7 Functional specification

7.1 Error Classification

本节描述了Dcm模块如何处理在生命周期中可能发生的几类错误。
诊断通信错误通过NRCs直接在ISO协议实现中处理。
所有的错误码都由DCM模块定义，并且具有唯一性。

7.1.1 Development Errors

错误类型	错误码	值[hex]
模块间交互出现超时	DCM_E_INTERFACE_TIMEOUT	0x01
返回值超出范围	DCM_E_INTERFACE_RETURN_VALUE	0x02
模块间交互时，Dcm检查到buffer溢出	DCM_E_INTERFACE_BUFFER_OVERFLOW	0x03
Dcm未初始化	DCM_E_UNINIT	0x05
Dcm的API函数的参数无效	DCM_E_PARAM	0x06
Dcm的API函数的参数有NULL指针	DCM_E_PARAM_POINTER	0x07
Dcm初始化失败	DCM_E_INIT_FAILED	0x08
编程条件储存失败 ※Dcm_SetProgConditions相关	DCM_E_SET_PROG_CONDITIONS_FAIL	0x09

7.1.2 Runtime Errors

错误类型	错误码	值[hex]
Dcm正在调用的函数的参数值无效 或者Dcm调用的函数返回的返回值无效或者指针参数值无效	DCM_E_INTERFACE_TIMEOUT	0x01

7.2 General design elements

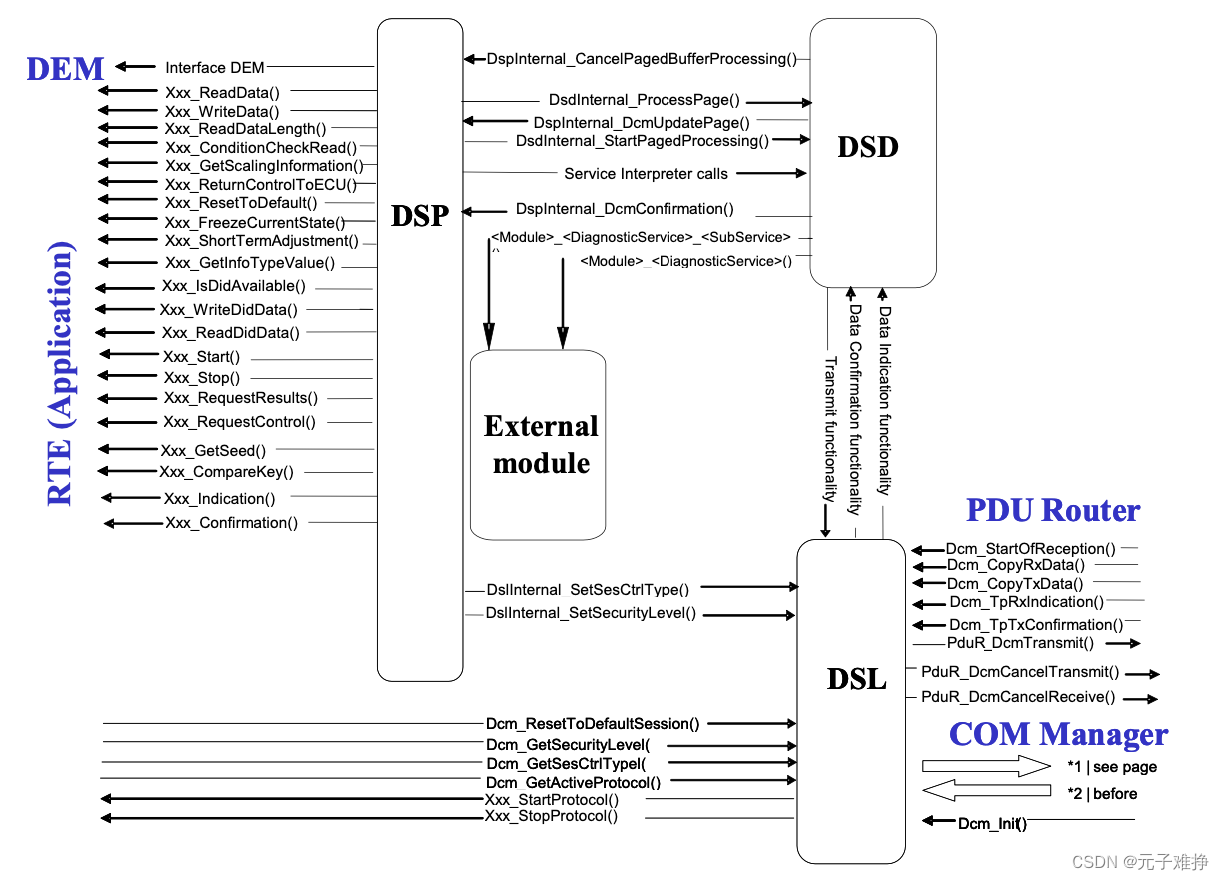

7.2.1 Submodules within the Dcm module

• Dcm包含以下几个子模块：
  • Diagnostic Session Layer (DSL) submodule:
    DSL模块负责管理诊断请求和响应的数据流，监控和管理协议的timing，同时管理诊断状态，如会话控制和安全等级。
    主要交互模块有：PduR、Dcm—DSD、Dcm—DSP和ComM
  • Diagnostic Service Dispatcher (DSD) submodule:
    • DSD子模块从网络上接收到一个新的诊断请求，并将其转发给数据处理器。数据处理器通常是诊断服务处理（DSP）子模块，它负责实际的诊断服务处理。
    • 当数据处理器（例如DSP子模块）触发时，DSD子模块会在网络上传输诊断响应。这意味着，DSP子模块完成诊断请求的处理后，会通知DSD子模块发送响应消息 。
  • Diagnostic Service Processing (DSP) submodule:
    DSP模块负责执行实际的诊断服务和子服务。


7.2.2 Negative Response Code (NRC)

1. UDS服务和OBD服务的标准协议定义的负响应代码（NRCs），用在Dcm与其他BSW模块以及SW-Cs的接口交互的过程中。
2. 这些NRCs在数据类型Dcm_NegativeResponseCodeType中定义。
3. NRC的传输顺序应符合ISO14229-1 [2]中描述的顺序。

常见的NRC定义如下：

值[hex]	错误类型	注释
0x10	General Reject	请求被一般性拒绝，可能是由于服务无法在当前条件下执行。
0x11	Service Not Supported	请求的服务不被支持。
0x12	Sub-Function Not Supported	请求的子功能不被支持。
0x13	Incorrect Message Length or Invalid Format	消息长度不正确或格式无效。
0x22	Conditions Not Correct	当前条件不允许执行请求的操作。
0x31	Request Out of Range	请求超出范围。
0x33	Security Access Denied	安全访问被拒绝。
0x7E	Sub-Function Not Supported in Active Session	当前会话中不支持请求的子功能。
0x7F	Service Not Supported in Active Session	当前会话中不支持请求的服务。

7.2.3 Non-volatile information

1. DCM应检查非易失性存储管理模块 (NvM) 的读取是否正确。如果非易失性信息未能正确读取，DCM应执行默认操作。默认操作的内容在非易失性数据的章节中记载。
2. 如果DCM取消了一个需要访问非易失性存储的服务，则应调用 NvM_CancelJobs()。
   ※服务的取消可能是由于达到最大RCRRP NRC（0x78）的数量或协议抢占。

7.2.4 Types

Dcm模块支持的数据类型:
boolean
uint8
uint16
uint32
sint8
sint16
sint32
uint8[n]
※uint8[n]类型（在不同的实现中）可以映射为固定长度或可变长度的数据类型。

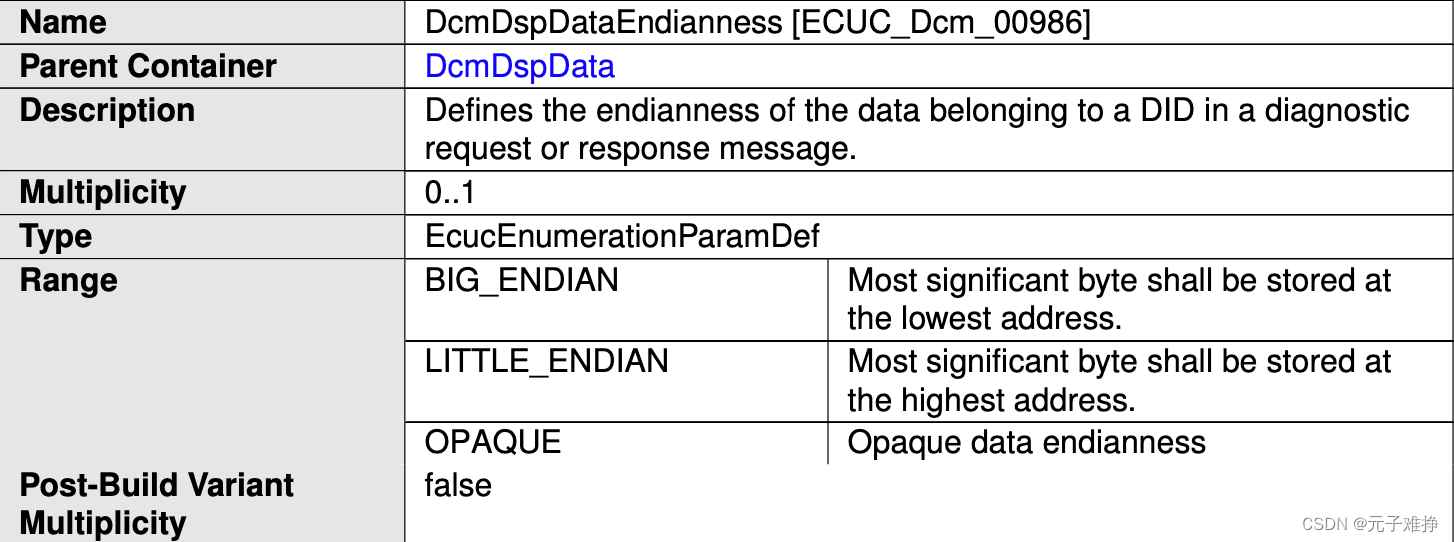

DCM应当将非整型数据类型（例如uint8[n]）处理为与其大小匹配的整型数据类型，或者在DcmDspDataEndianness配置为OPAQUE时，仅将其当成n个字节处理。
例：有一个数据uint8[2]的数据内容为{ 0x12, 0x34 }，在DcmDspDataEndianness没有配置为OPAQUE时，Dcm将按照大小端的配置对其进行储存，如果配置为BIG_ENDIAN，数据将被转化为一个uint16的数据0x1234储存，如果配置为LITTLE_ENDIAN，则数据将被转化为一个uint16的数据0x3412储存；反之，如果被配置为OPAQUE，那个Dcm在处理时会严格保证其数据格式，将其当作uint8[2]的数组储存，不转换其中的数据。

DcmDspDataEndianness的配置对于有符号的数据依然有效（地址由低向高增长，低地址在前）：

• 大端模式下最高有效字节（包含符号位）仍然存储在最低内存地址处。符号位不变；
• 小端模式下将最低有效字节存储在最低内存地址处，符号位保持在最高有效字节中。

7.2.4.1 Atomic types overview

基本数据类型一览

	ATOMIC
Date bit size	1(字节对齐)	8	16	32	8	16	32
DcmDspDidDataType	BOOLEAN	UINT8	UINT16	UINT32	SINT8	SINT16	SINT32
DcmDspDataEndianness	N/A	N/A	LE,BE	LE,BE	N/A	LE,BE	LE,BE
DcmDspDataUsePort	S/R, I/O
Resulting ImplType	boolean	UINT8	UINT16	UINT32	SINT8	SINT16	SINT32

7.2.4.2 Data array types overview

数组类型一览

	Field(Static)
Date bit size	8-8*N		16-16*N		32-32*N		8-8*N
DcmDspDataByteSize	Any	Any	必须为2的倍数	必须为2的倍数	必须为4的倍数	必须为4的倍数	Any
DcmDspDidDataType	UINT8_N		UINT16_N		UINT32_N		UINT8_DYN
DcmDspDataEndianness	N/A		LE,BE				N/A
DcmDspDataUsePort	S/R, C/S, FNC, NVM	S/R					C/S, FNC
Resulting ImplType	DataArrayTypeUint8_(Data)	DataArrayTypeSint8_(Data)	DataArrayTypeUint16_(Data)	DataArrayTypeSint16_(Data)	DataArrayTypeUint32_(Data)	DataArrayTypeSint32_(Data)	DataArrayTypeUint8_(Data)

7.2.4.3 Data types constraints

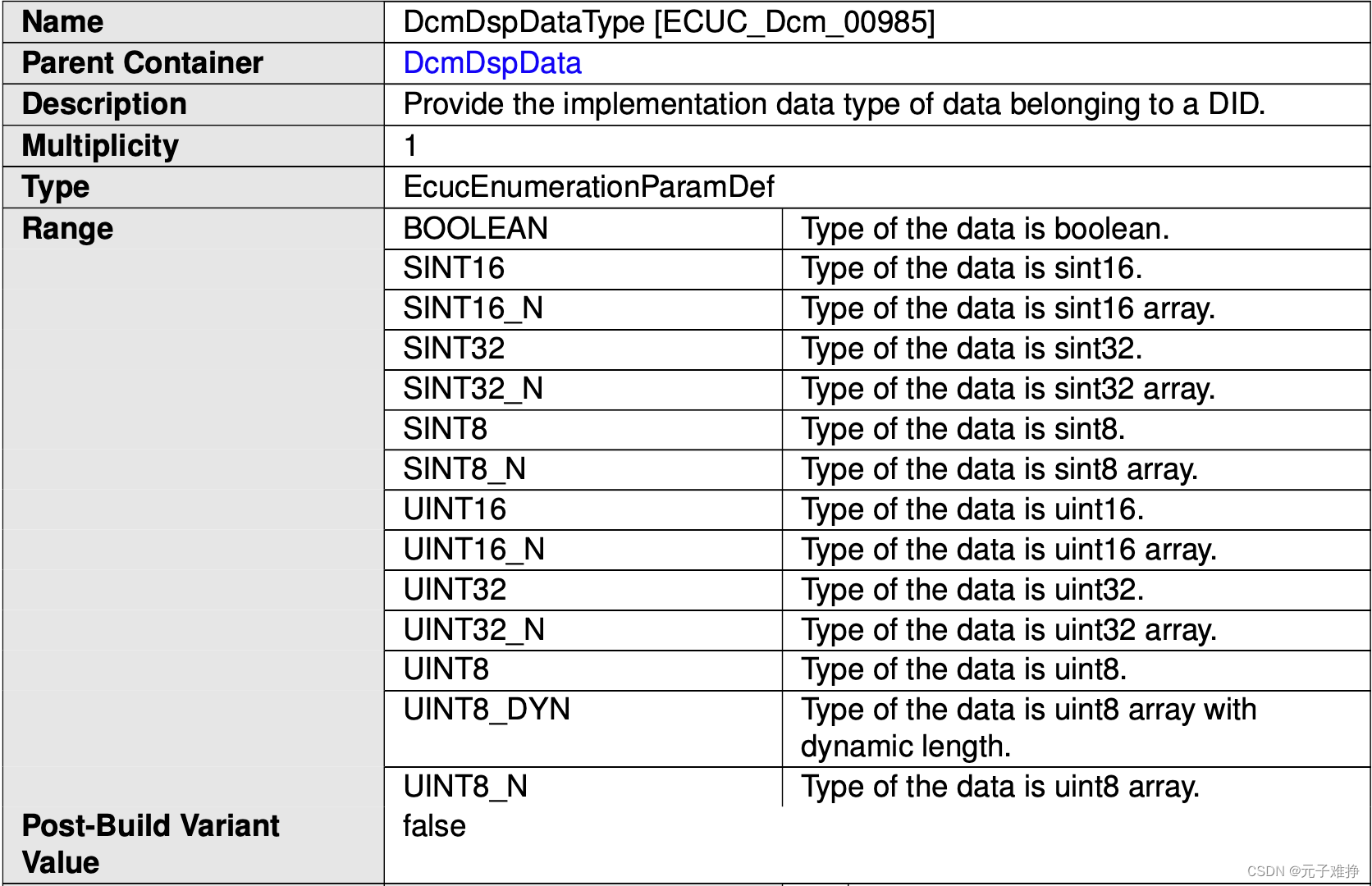

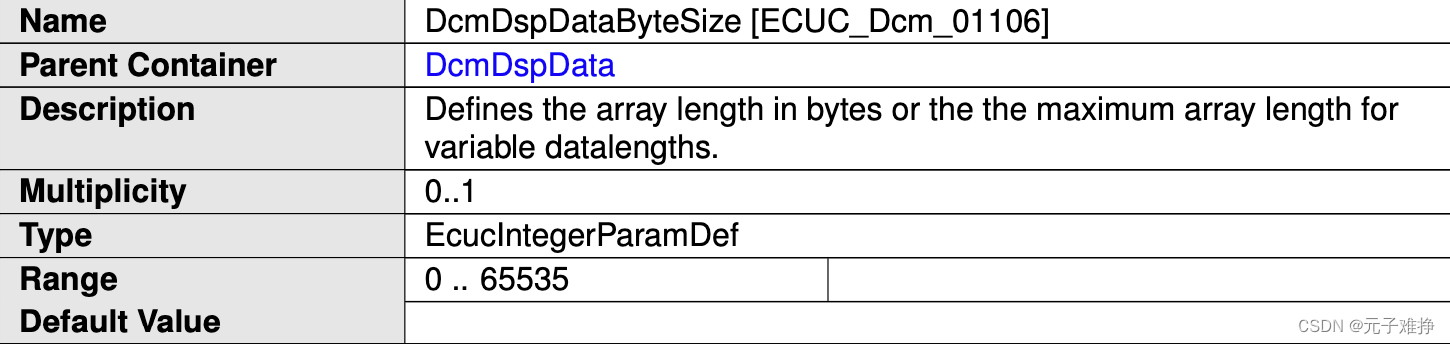

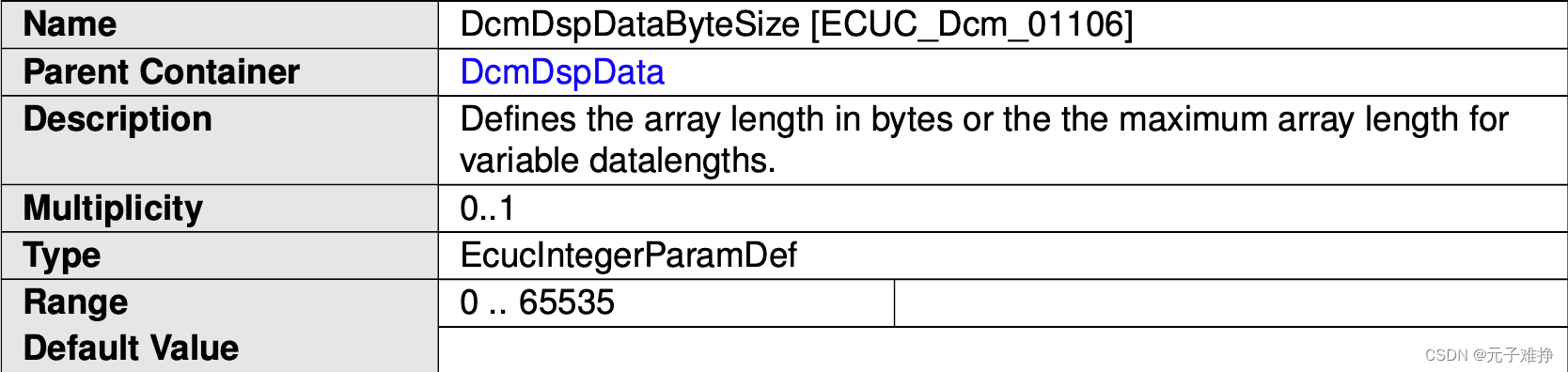

如果存在7.2.4.2中所记的数组类型的DcmDspDataType（UINT8_N等），则应配置DcmDspDataByteSize（参考数组类型表格）。
当DcmDspDataType配置为UINT16_N或者SINT16时，DcmDspDataByteSize如果超过2则只能只能是2倍数；
当DcmDspDataType配置为UINT32_N或者SINT32时，DcmDspDataByteSize如果超过4则只能只能是4倍数；

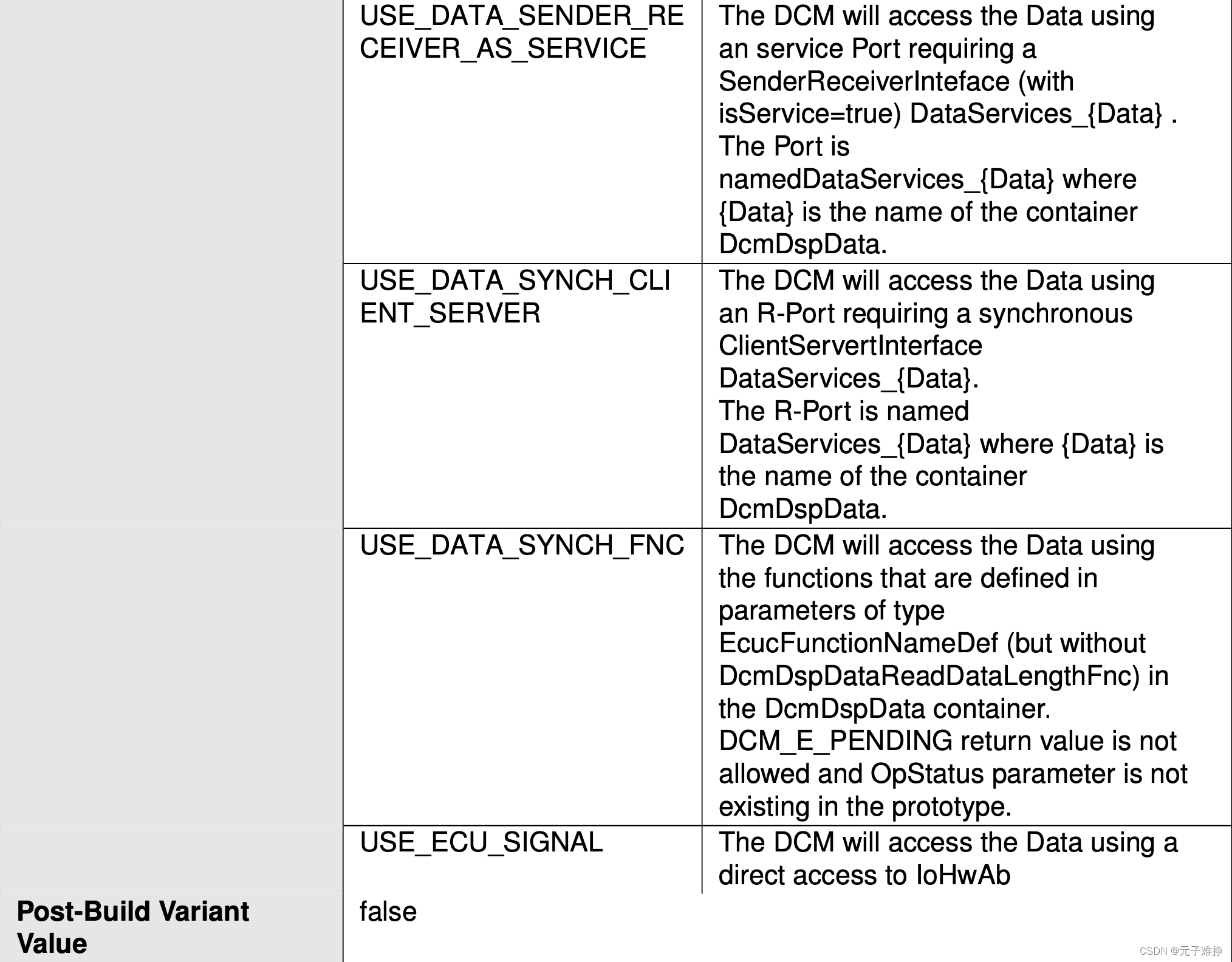

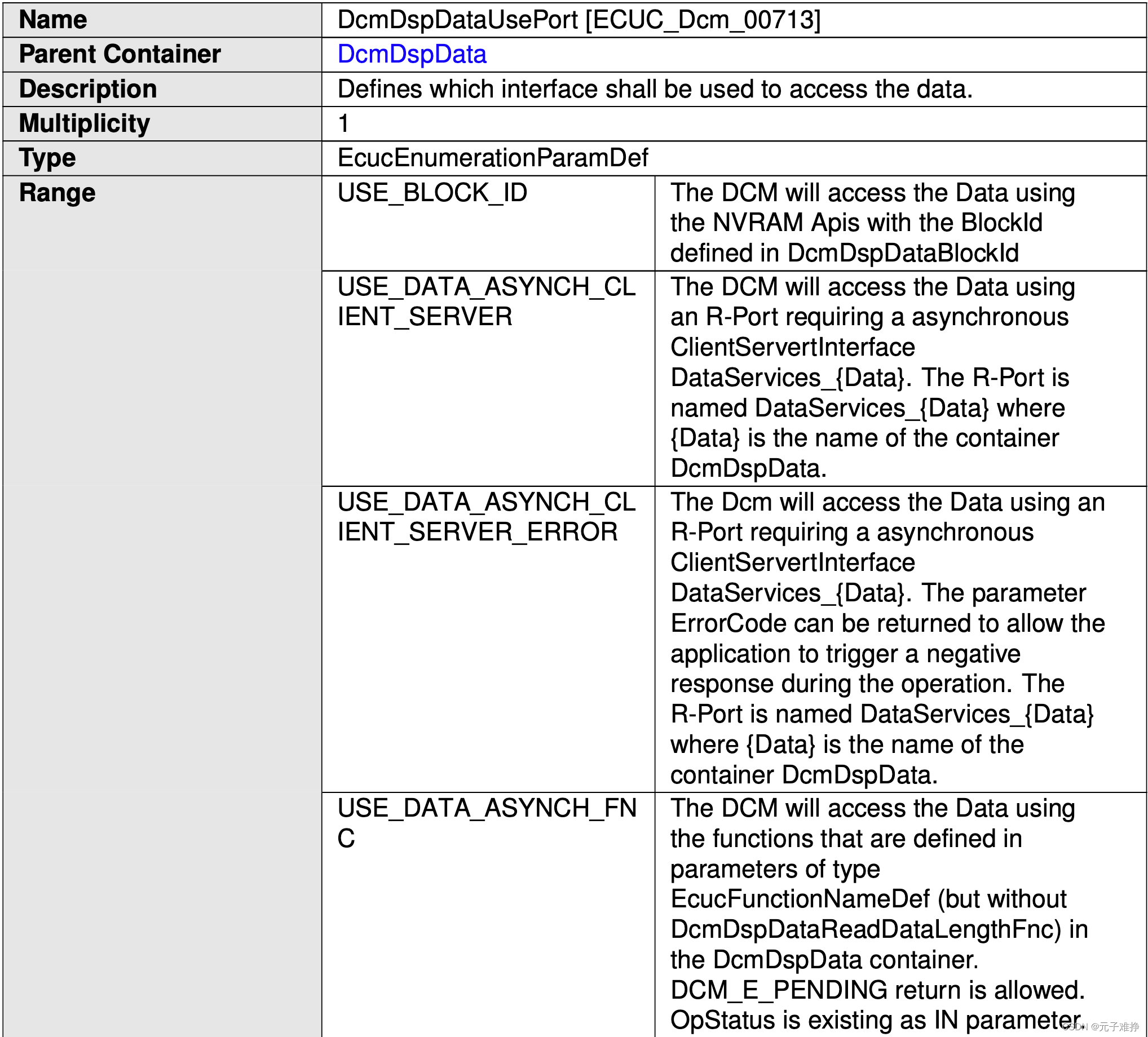

如果DcmDspDataUsePort被配置为USE_DATA_SYNCH_CLIENT_SERVER、USE_DATA_ASYNCH_CLIENT_SERVER和USE_DATA_ASYNCH_CLIENT_SERVER_ERROR时，则DcmDspDataType应该被配置为UINT8_N或者UINT8_DYN；
如果DcmDspDataUsePort被配置为USE_DATA_ASYNCH_FNC_ERROR、USE_DATA_SYNCH_FNC和USE_DATA_ASYNCH_FNC中任一种，则DcmDspDataType应该被配置为UINT8_N或者UINT8_DYN；
如果DcmDspDataUsePort被配置为USE_BLOCK_ID，则DcmDspDataType应该被配置为UINT8_N或者UINT8_DYN；
如果DcmDspDataUsePort被配置为USE_DATA_SENDER_RECEIVER、USE_DATA_SENDER_RECEIVER_AS_SERVICE、
USE_BLOCK_ID、USE_ECU_SIGNAL时，DcmDspDataType不允许设置为UINT8_DYN**。

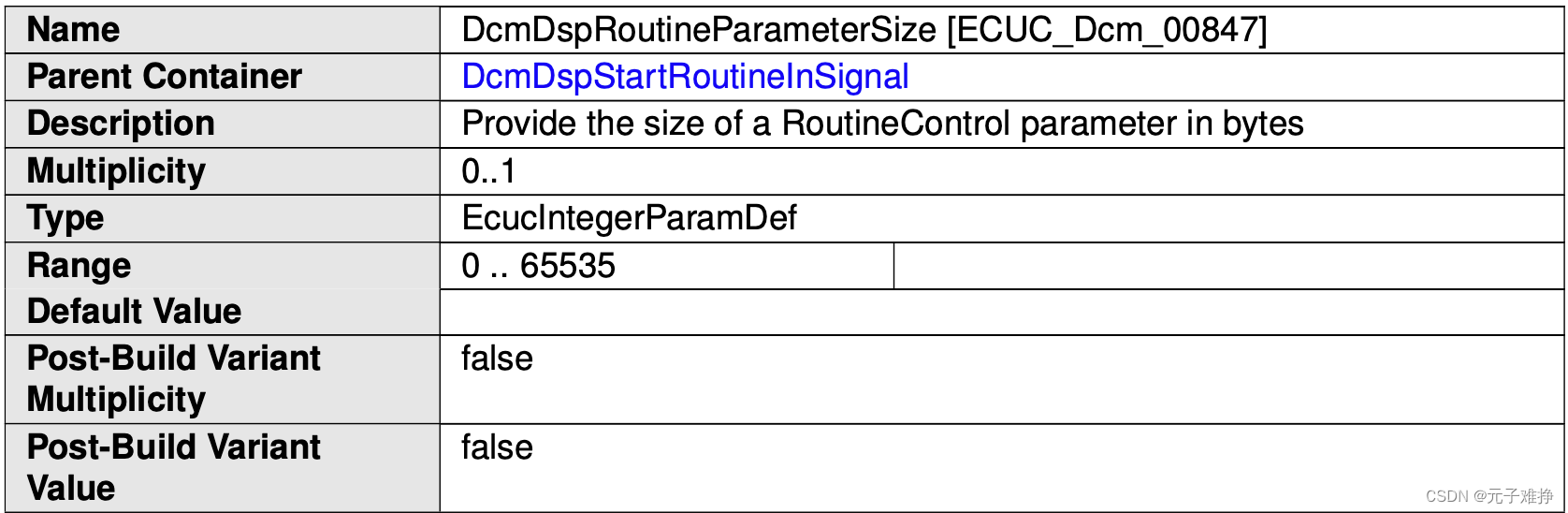

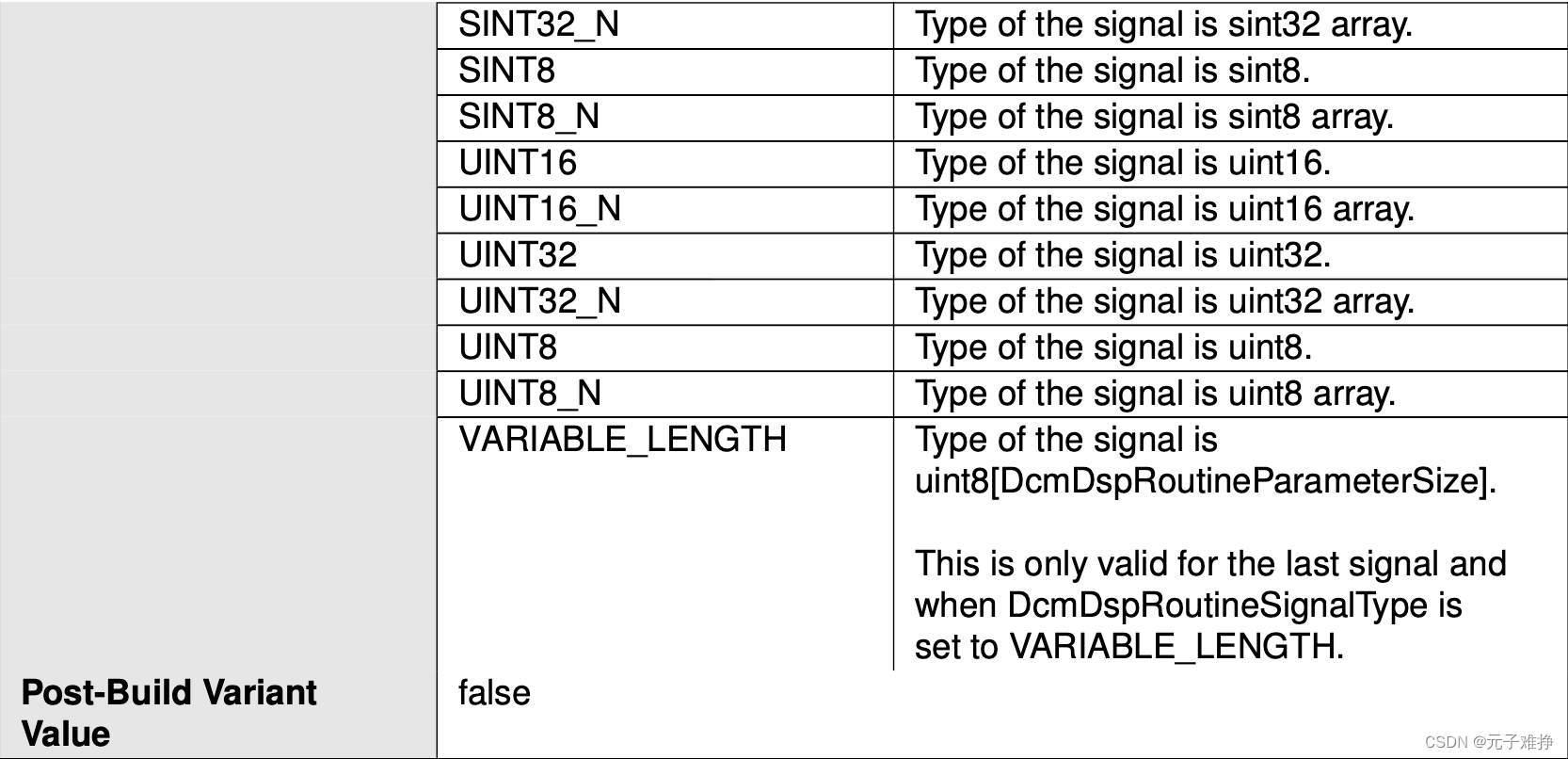

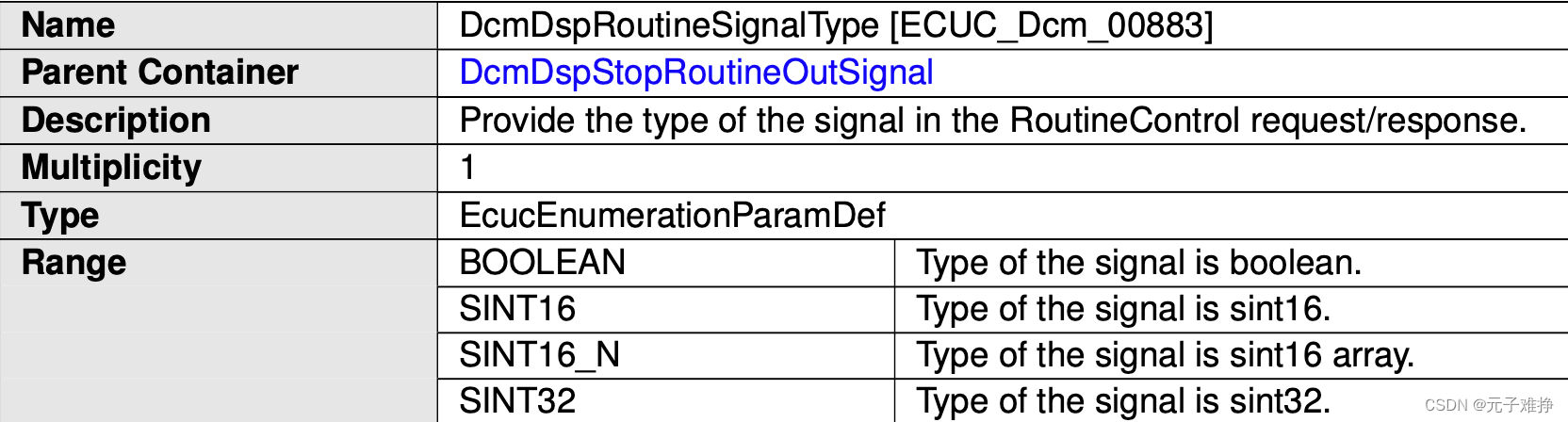

如果配置数组类型的DcmDspRoutineSignalType（UINT8_N等），则应配置DcmDspRoutineParameterSize（数组类型的具体大小）。
在配置RID的接受参数时，只有最后一个参数可以被配置为可变长度。

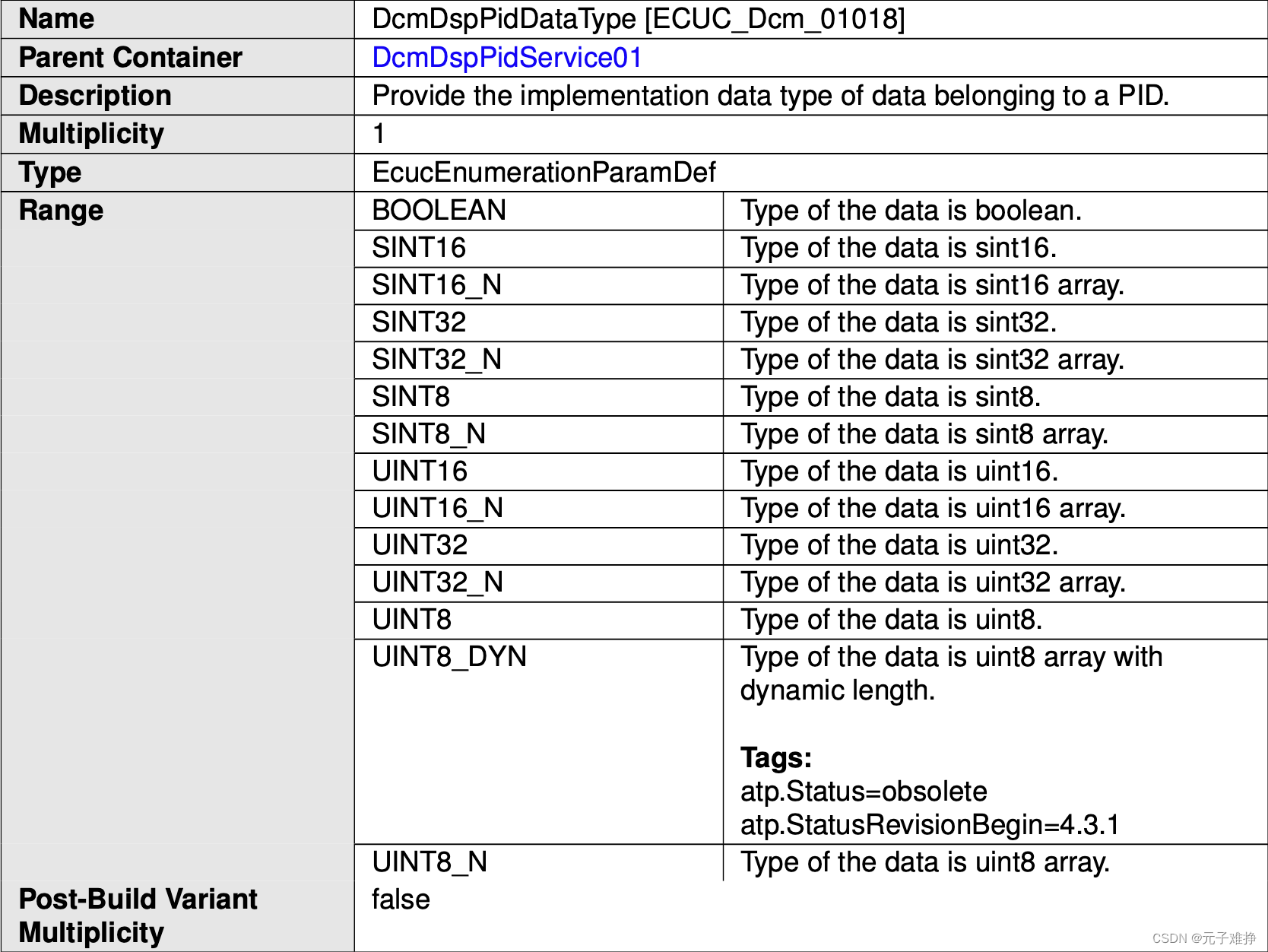

如果配置了DcmDspPidDataType（排放协议的DID）的类型为数组类型，则需要配置DcmDspPidDataByteSize。
当DcmDspPidDataType配置为UINT16_N或者SINT16时，DcmDspPidDataByteSize如果超过2则只能只能是2倍数；
当DcmDspPidDataType配置为UINT32_N或者SINT32时，DcmDspPidDataByteSize如果超过4则只能只能是4倍数；

※ atp.Status=obsolete 和 atp.StatusRevisionBegin=4.3.1 代表该项在AUTOSAR的4.3.1版本后将不再使用。

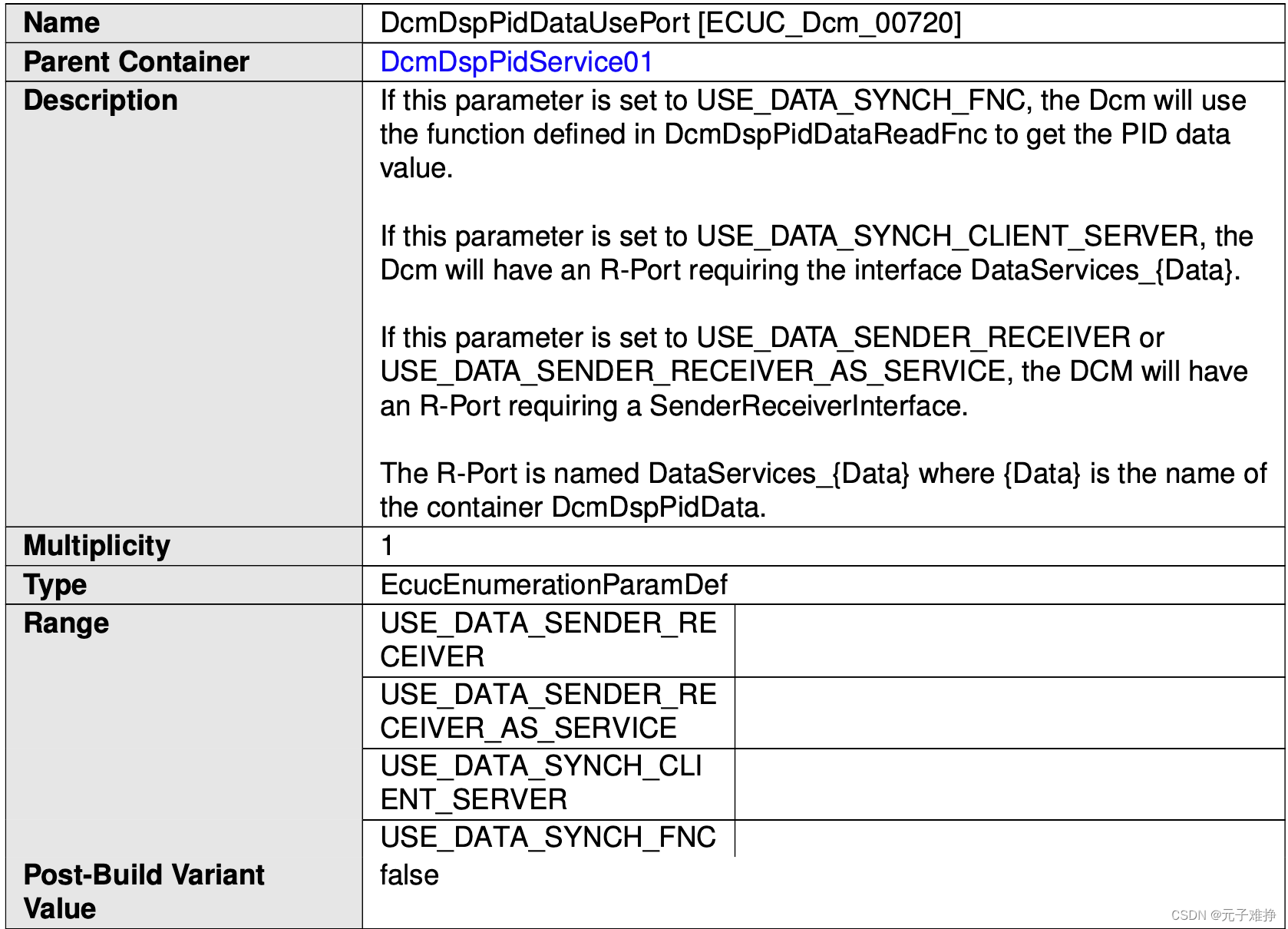

如果DcmDspPidDataUsePort被配置为USE_DATA_SYNCH_FNC，则DcmDspPidDataType应该被配置为UINT8_N；
如果DcmDspPidDataUsePort被配置为USE_DATA_SYNCH_FNC，则DcmDspPidDataType应该被配置为UINT8_N；

7.2.4.4 Dcm_OpStatusType

Dcm_MainFunction作为一个主要的控制循环或调度函数，负责管理和执行诊断通信的各种操作，而Dcm_OpStatusType则是在这个过程中传递给操作的一个参数，用来指示上一次操作执行的结果，并且根据这个结果决定本次操作如何进行。

7.2.4.5 Dcm_SesCtrlType

无
