如何写好设计文档(特性+模块大杂烩)

小系统或单个模块的设计文档

「一句话描述」的标题

文件名或标题最好使用「一句话描述」，如：

• 观测云新 Event 数据结构及处理逻辑设计
• 观测云云关联处理逻辑设计
• 疫情期间健身房现场人数控制设计

需求描述

需求来源与价值概述

• 来源1
• 来源2
• 来源3
• 再加上竞品分析
  这一块要把需求来源 和 竞品分析情况讲清楚

需求场景分析

• 客户场景分析
• 解决方案场景分析
• 还有一些 自己补充

新冠疫情期间，健身房控制现场会员总数，要求会员需要提前两天在网站上预订，预定从午夜开始。如，2021年04月01日的预订将在当地时间2021年03月30日00:00 AM开放。需求量很大，只有在午夜预订才能成功，决定写一个程序来为我做预订。

• 自动提前两天在半夜预订健身房
• 程序启动后不需要人工交互，应该具有容错性，能够进行合理的重试
• 可以在Mac电脑上运行
• 用户可以指定用户名、密码、预约的项目、日期和时间等
  不在考虑范围内：
• 只提前1或2天预订，或当天预订
• 容忍操作系统或网络问题
• 在预约服务器停止运行后还要能够工作
• 在网站结构（HTML）改变后，还要能够工作

设计

概要设计-整体方案设计

这里一般分

• 架构方案实现原理
  包含 架构设计 或 UCD设计 这种
• 整体方案细化分析

浏览器自动化 vs 模拟请求

浏览器自动化是指通过程序来控制真实的浏览器，并在GUI上自动化操作。模拟请求是指让程序通过HTTP与服务器交互，这个程序就像是一个Web浏览器（而不是控制一个浏览器）。

• [优点] 浏览器自动化启动了一个真实的浏览器实例，所以我们知道程序运行时发生了什么，它使调试和开发更加容易。
• [优点] 网站需要JavaScript加载控件，而这较难通过编程实现，可能需要控制一些渲染引擎。
• [缺点] 浏览器自动化依赖于HTML结构，而模拟请求依赖于HTTP API，API相对稳定，不太可能改变。
  考虑上面几点，浏览器自动化比模拟请求更好。

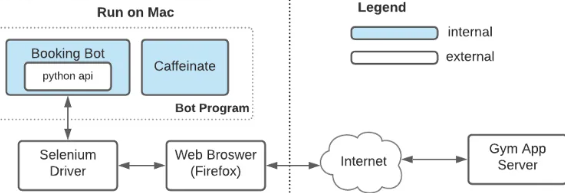

系统概述

这里也可以用下面这种进行描述，具体写明「用户做了什么操作，系统进行了什么处理，最后发生了什么」。

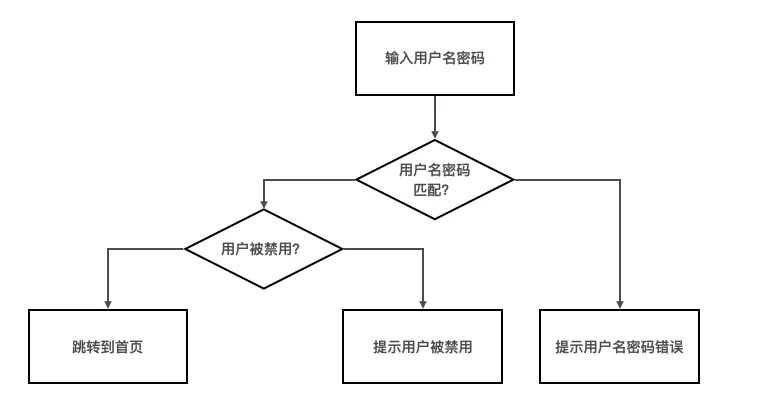

一般是流程图加上列表描述的方式

详细设计

• 整体设计思路（图加上列表描述）
• 现状分析（限制条件，哪些实现不了的 因为什么原因）
• 实现思路（时序图—加上描述）
• 数据模型（接口链接、请求参数模型、响应参数模型）
• 处理流程

用户输入
用户名、密码、日期等都是从命令行参数中输入的。

重试
程序将捕获所有异常（页面未加载等）并重试100次直到预订成功，成功的预订通过确认DOM元素进行识别。

浏览器选择
我们需要使用主流浏览器之一。我考虑并测试了Chrome、Firefox和Safari，Safari和Chrome都需要额外的步骤来使用相应的Selenium驱动程序，所以我选择了Firefox。它也需要一些来自操作系统设置的认证，但只需要在最初几次确认就可以了。

日志
程序自动执行浏览器操作，就像是由用户发起的一样。本质上，它将在循环中执行以下操作：

查找某个元素
对元素进行操作（输入文本、选择选项或单击）
等待预期结果，然后返回1
因此，每个日志记录将有两项内容：

• 执行了什么
• 在等待什么
  这样的日志记录将使调试变得容易。

保持电脑持续运行
如果操作系统在程序启动到午夜之间进入休眠状态，则程序在午夜就无法运行了，Caffeinate可以防止这种情况发生。它是一个命令行工具，我们在Python中把它作为子进程启动：

subprocess.Popen([‘caffeinate’, ‘-d’, ‘-w’, ‘%d’ % os.getpid()])

定位控制
Selenium提供了一组方法[5]来访问特定的DOM元素，其中xpath的表达能力最强。因此，我们将使用find_element_by_xpath来定位DOM元素，如按钮、输入框等。
只要有可能，我们宁愿依赖DOM的内部文本来定位它们。相对于DOM结构和属性（类名等），内部文本的优势并不是说它不太可能更改，而是如果它们发生更改，更容易调试。当然，我们必须对DOM结构做一些假设，比如我们需要点击class='control'分区（div）下的class='logon'的第二个按钮。

等待页面加载
在发送每个HTTP请求后，程序需要等待加载页面（通常是2~5秒，是的，这个站点很慢）。这是由WebDriverWait API[6]完成的。例如，以下代码将等待120秒，直到 <button ng-reflect-router-link= ' /Appointments ' > 被加载并成为可被点击的按钮。

book_btn = WebDriverWait(driver, 120).until(EC.element_to_be_clickable((By.XPATH, “//button[@ng-reflect-router-link=’/Appointments’]”)))

如果按钮在120秒内加载失败，将引发异常。

更多的实现细节
选择正确的日期。假设我们想预定4月14日，我们无法在预订日历上选择文本为‘14’的单元格，因为3/14的单元格有类似的属性。当前月份的单元格必须包含有class cal-in-month。
调整月份。预订日历显示的是当月的当天，而不是我们打算预订的月份。如果两天后就是下个月，这就会有问题。因此，我们必须添加另一个步骤实现在这个边界情况下选择正确的月份。

数据定义

业务流程中产生的业务实体，必须明确所有的字段、字段类型、取值范围、数据来源等信息。

字段	类型	必须/默认值	说明
code	String	必须	课程编号，全局唯一
name	Enum	必须	课程名称
...

注意：表格中说明不宜过长，对于某些需要复杂说明的字段，应当为其单独开设下级标题进行详细描述
对 JSON 数据，可以直接使用 JSON 格式展现，如：

{
    // [必须] 课程编号，全局唯一
    "code": "CLASS-001",
    // [必须] 课程名称
    "name": "语文 1",
    // [必须] 课程类型，可选值：文科=`liberal`、理科=`science`
	...
}

操作流程

这里还可以写更小白一些 但一般大多数人不会这样去写
假设我想预订4月14日的游泳池，需要在4月11日的任意时间运行以下命令：

python book.py --username xxxxxx --password xxxxxx --day 14 --time ‘5:00 PM’ --sport small_pool

程序将每休眠1秒钟被唤醒检查一次时间，这个检查不会有任何明显的CPU消耗。Caffeinate将阻止操作系统进入睡眠状态，直到午夜时分。

在4月12日午夜，它将启动Firefox浏览器，并自动完成预订。之后，Caffeinate进程和主进程都将退出，操作系统将正常进入休眠状态。
4月12日的早上，我会看一下日志，看看预订是否成功。
一个有趣的事实
竞争确实非常激烈，通常在第1分钟预约就结束了。每个时段总共只有6个名额，毫无疑问，在早上6点预订是不可能的。

更复杂的设计文档

需要增加更多内容来说明

一、拆分大型系统的设计文档
将文档划分为层级：
1、基本设计：描述系统整体架构，不涉及具体功能内部的细节
2、详细设计：描述具体功能模块、具体功能所涉及的业务实体、处理流程、字段定义等

二、概念解释
文档中出现的的概念、业务实体需要明确的定义，避免误解。如：

• 课程class：指的是包含课件、教材的「课程内容」，如：「云计算入门」
• 场次activity：指的是某一个课程在特定时间地点进行的活动，如：「云计算入门 2021 年上海第一场」

并配合示例示例进行说明。如：

• 后台管理员创建并录入「云计算入门」课程（这里操作的是「课程class」）
• 讲师根据排课表，选择「云计算入门」开课，并指定开课时间（这里操作的是「场次activity」）
• 学生根据已经开设的课程，选择城市和时间进行报名（这里操作的是「场次activity」）
• 优于疫情，取消了 2020 年所有的培训（这里操作的是「场次activity」）
• 云计算已经深入人心，没有继续开课的必要，「云计算入门」下架（这里操作的是「课程class」）

三、架构图
无论是系统整体设计，还是单个功能模块的设计，都可以附带架构图方便读者理解。

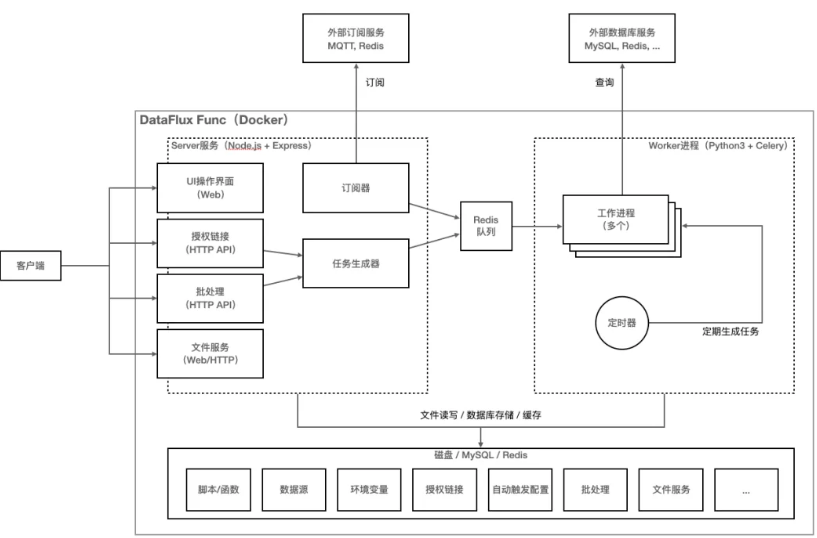

DataFlux Func 中「订阅器」的架构图

四、项目文件目录
已经成型的项目，添加项目文件目录进行说明：

• 一方面为了让新人能够快速掌握项目整体情况；
• 另一方面为了规范后续开发工作；

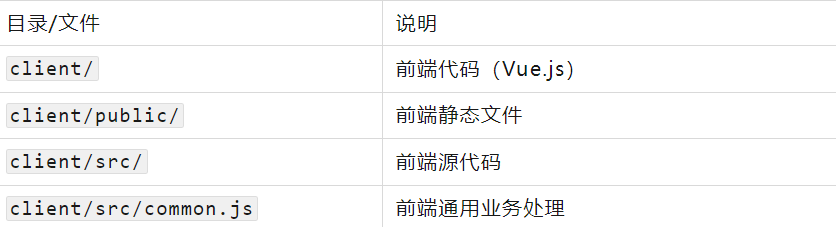

DataFlux Func 项目目录说明

五、后面再补上参考链接
