基于单片机电容传感器油量表仿真设计-学习教程笔记

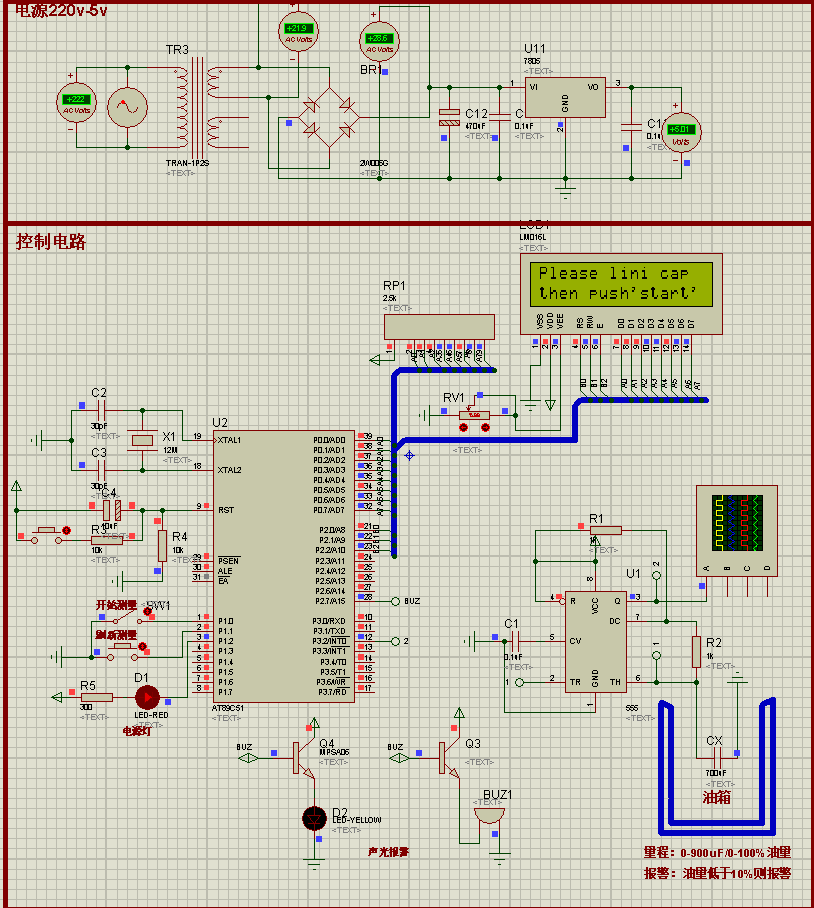

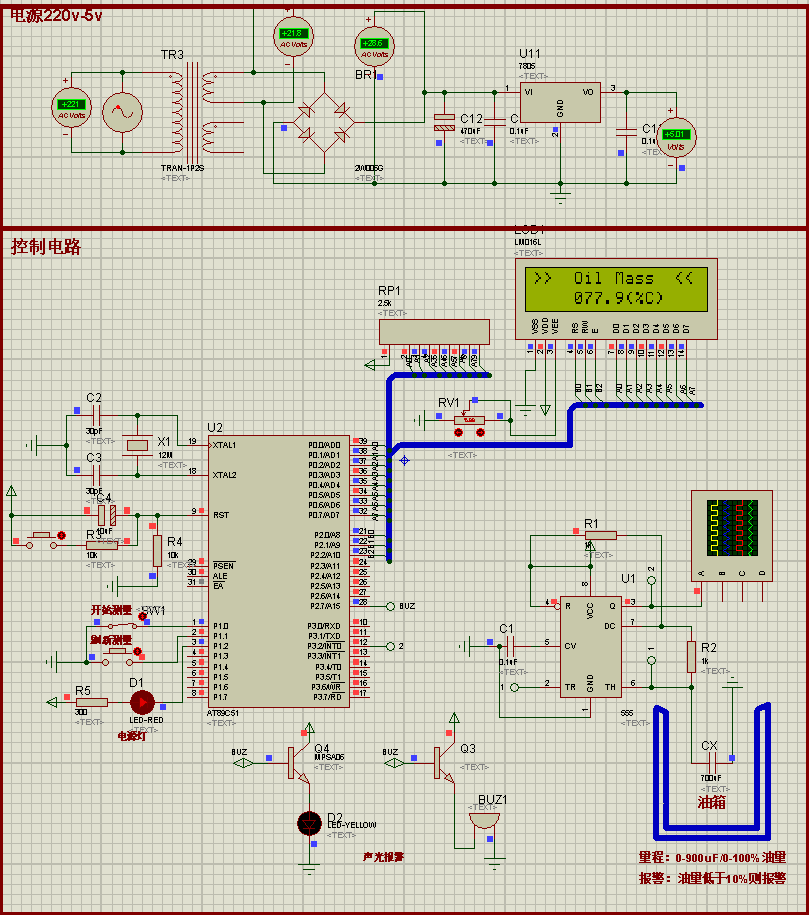

仿真电路：









/*      预处理区    */
#include <reg52.h>                                                              /* 加载"reg52.h"头文件 */
#include <math.h>                                                               /* 加载"math.h"头文件 */

/*  宏定义   */
#define unchar	unsigned char                                                   /* 无符号字符型 */
#define unint	unsigned int                                                    /* 无符号整型 */
#define N	10                                                              /* 延时参数 */

/*      数组常量定义  */
unchar code	row1[]	= ">>  Oil Mass  <<";                                   /* 液晶输出的第一行显示编码 */
unchar code	row2[]	= { "0123456789" };                                     /* 液晶的0~9编码 */
unchar code	tip_1[] = "Please lini cap";                                    /* 液晶输出行 */
unchar code	tip_2[] = "then push'start'";                                   /* 液晶输出行 */
/*  位定义   */
sbit	lcd_rs	= P2 ^ 0;                                                       /* 液晶的数据命令选择端 */
sbit	lcd_rw	= P2 ^ 1;                                                       /* 液晶的读写选择端 */
sbit	lcd_en	= P2 ^ 2;                                                       /* 液晶的使能端 */
sbit	show	= P1 ^ 0;                                                       /* 开始按键 */
sbit	clear	= P1 ^ 1;                                                       /* 清屏按键 */
sbit	led	= P1 ^ 2;                                                       /* 电源灯 */
sbit	alerm	= P2 ^ 7;
/*      变量定义    */
unint	flag	= 0;                                                            /* 标志位 */
double	count	= 0;                                                            /* 计数 */
double	final	= 0;                                                            /* 高电平时间 */
double	cx	= 0;                                                            /* 电容数值 */
unint	w1, w2, w3, w4, i;                                                      /* 变量定义 百位，十位，个位，十分位，循环计数位。 */

/*  自定义函数声明   */
