1.尝试建模电梯的状态图

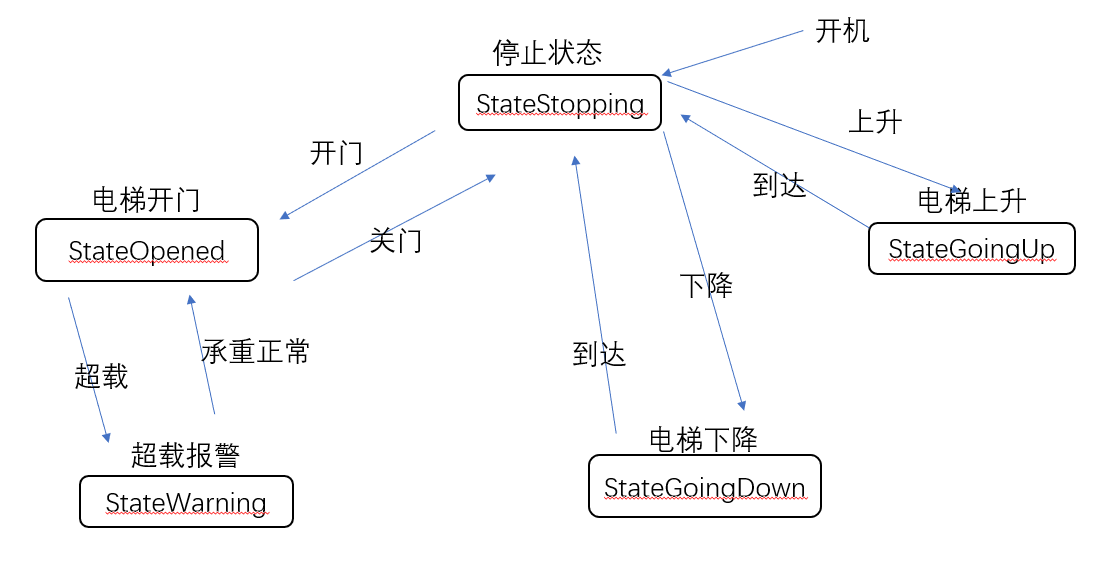

建模电梯的状态图之前，首先需要确定电梯的运行状态。

停止状态： StateStopping，门是关闭的

电梯上升中： StateGoingUp

电梯下降中： StateGoingDown

电梯开门： StateOpened

超载报警状态：StateWarning，门是开着的

2.学校规定：

一个学生可选修多门课，一门课有若干学生选修：
一个教师可讲授多门课，一门课只有一个教师讲授；
一个学生选修一门课，仅有一个成绩。
学生的属性有学号、学生姓名；教师的属性有教师编号，教师姓名；

课程的属性有课程号、课程名。

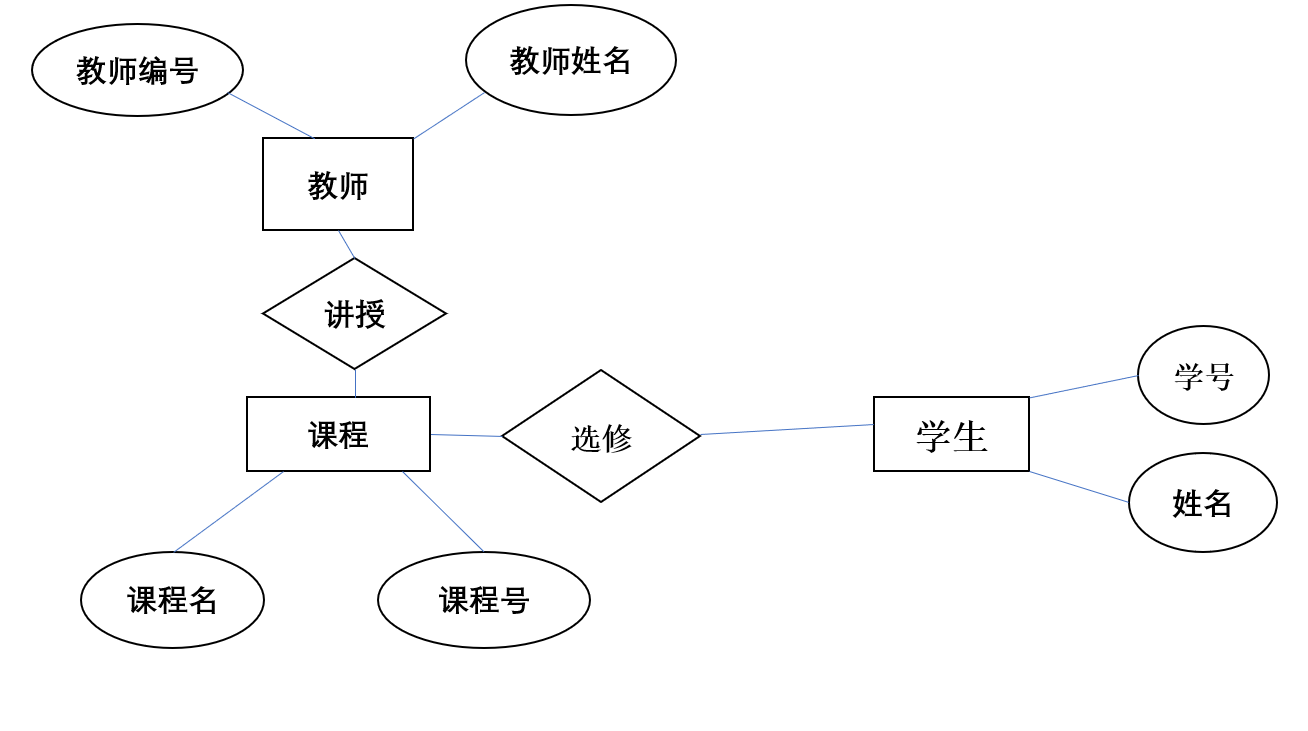

要求：根据上述语义画出ER 图，要求在图中画出实体的属性并注明联系的类型

教师实体

属性：教师编号、教师姓名。

关系：一个教师可讲授多门课，一门课只有一个教师讲授。

关系类型：一对多（教师-课程）。

学生实体

属性：学号、学生姓名、地址、年龄、性别。

关系：一个学生可选修多门课，一个课程有若干学生选修，一个学生选修一门课，仅有一个成绩。

关系类型：多对多（学生-课程）、一对多（课程-学生）、一对一（学生-成绩）。

课程实体

属性：课程号、课程名。

关系：一个课程由若干教师任教，一个课程有若干学生选修。

关系类型：多对多（课程-教师）、多对一（课程-学生）。

学生和课程之间的关系是多对多关系，使用选修实体来表示，选修实体包含学号和课程号两个属性。

教师和课程之间的关系是一对多关系，使用讲授实体来表示，讲授实体包含教师编号和课程号两个属性。

学生和成绩之间的关系是一对一关系，使用成绩实体来表示，成绩实体包含学号、课程号和成绩三个属性。

3.某培训机构入学管理系统有报名、交费和就读等多项功能，下面是对其各项功能的说明：

1、报名：由报名处负责，需要在学员登记表上进行报名登记。需要查询课程表让学员选报课程，学院所报课程将记录到学员选课表
2、交费：由收费处负责，需要根据学员所报课程的收费标准进行收费，然后在账目表上记账，并打印收款收据给办理交费的
学员。
3、就读：由培训处负责，其在验证学员收款收据后，根据学员所报课程将学员安排到合适班级就读。

画出入学管理系统的顶层图和0层图

顶层图

• 报名
• 交费
• 就读

1层图

• 报名{

  ​ 学员登记表

  ​ 课程表

  ​ 学员选课表
  }

​

• 交费{

  ​ 学员选课表

  ​ 费用标准表

  ​ 账目表
  }

​

• 就读{

​ 学员选课表

​ 班级表

​ 学员班级表
}
