AHB协议理解1--AHBRAM项目

1.采样协议的理解

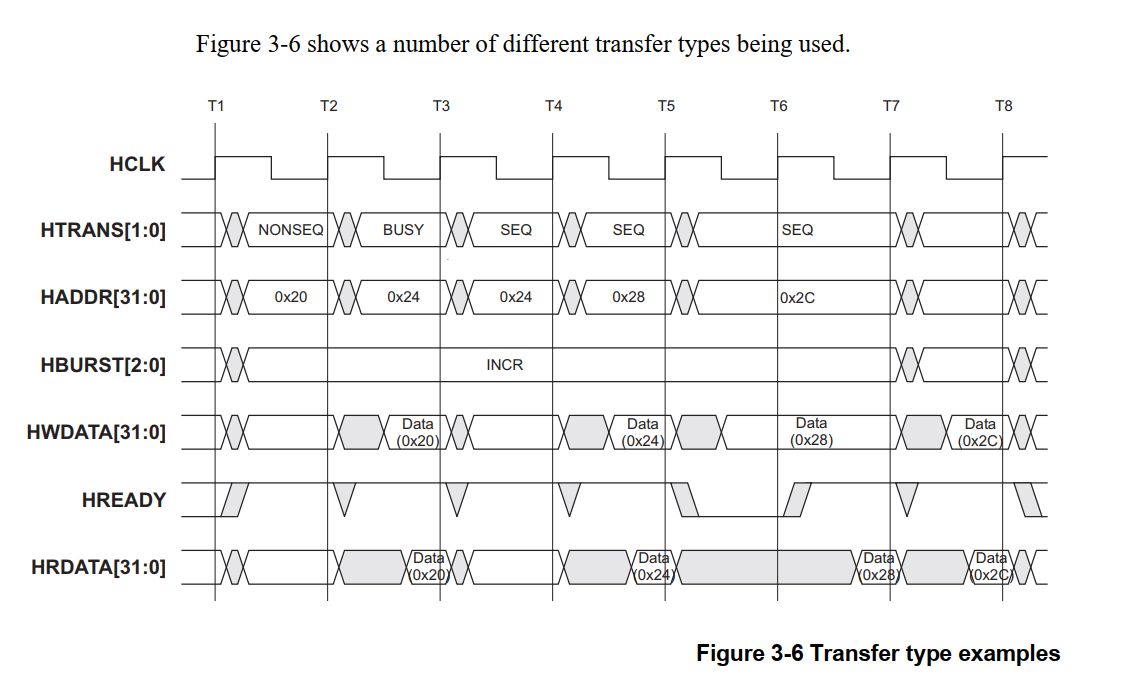

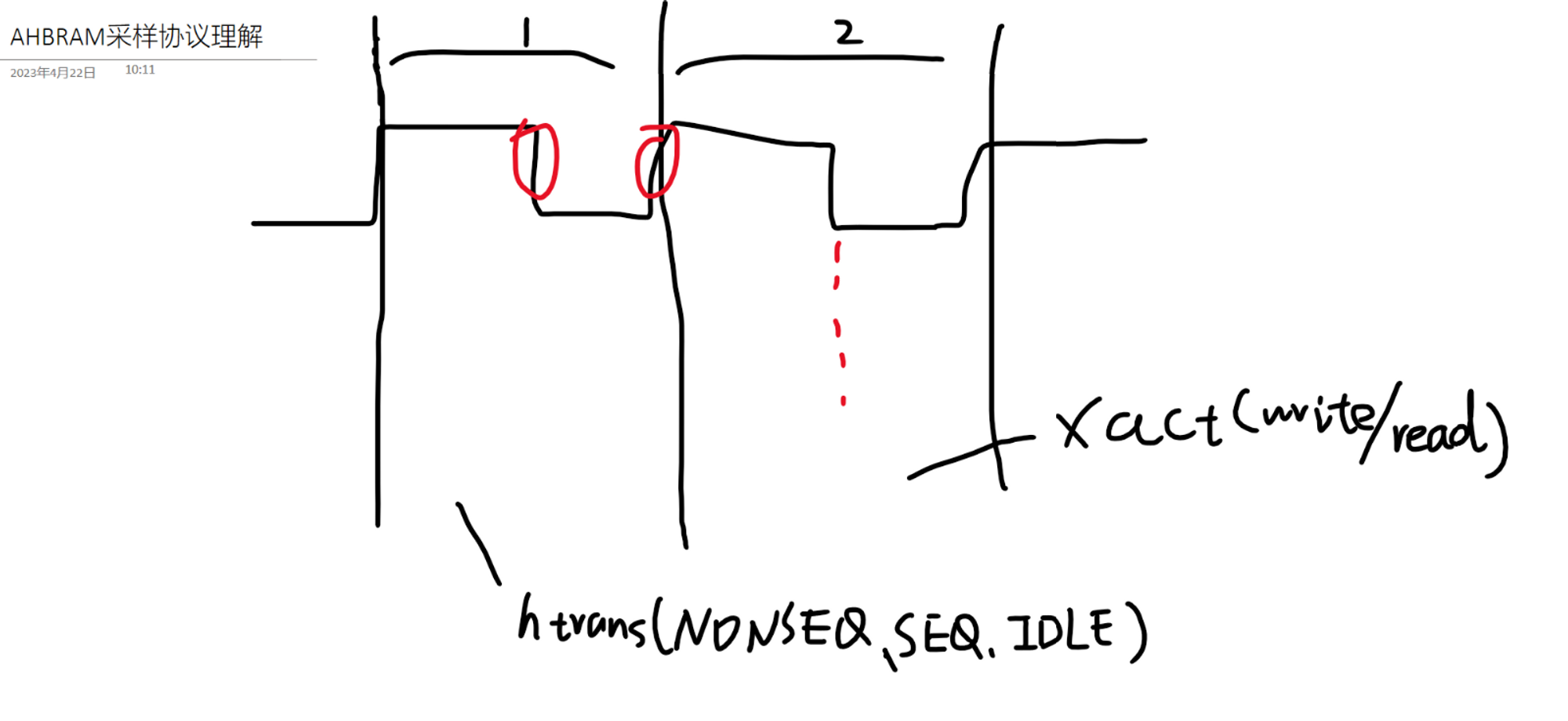

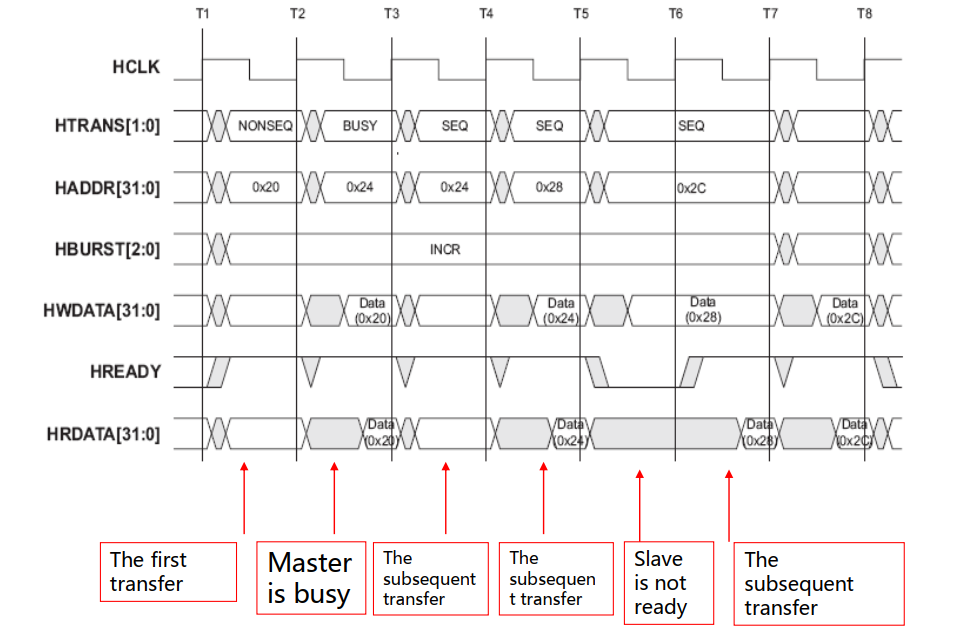

灰色的部分可以当做延迟或者亚稳态理解

协议中的波形图中有的长有的短，这个暂态可能是由于组合电路的延迟，也有可能是时序电路的延迟。

发送激励之前要满足协议，所以要实现AHB协议，lvc_ahb_types和lvc_ahb_transaction在master_driver中实现AHB协议

AHB协议的细致理解

如driver的write动作为例

virtual task do_init_write(REQ t);
    wait_for_bus_grant();      //第一个周期的上升沿
    vif.cb_mst.htrans <= NSEQ;
    vif.cb_mst.haddr  <= t.addr;
    vif.cb_mst.hburst <= t.burst_type;
    vif.cb_mst.hsize  <= t.burst_size;
    vif.cb_mst.hwrite <= 1'b1;
    @(vif.cb_mst);             //第一个周期的下降沿
    if(t.burst_type == SINGLE) begin
      _do_drive_idle();
    end
    vif.cb_mst.hwdata <= t.data[0];
    // check ready with delay in current cycle
    forever begin
      @(negedge vif.hclk);     //第二个周期的下降沿
      if(vif.hready === 1'b1) begin
        break;
      end
      else
        @(vif.cb_mst);
    end

    // update current trans status
    t.trans_type = NSEQ;
    t.current_data_beat_num = 0; // start beat from 0 to make consistence with data array index
    t.all_beat_response[t.current_data_beat_num] = response_type_enum'(vif.hresp);
  endtask

virtual task wait_for_bus_grant();
    @(vif.cb_mst iff vif.cb_mst.hgrant === 1'b1);
  endtask

如monitor的收集数据为例

//创建对象--记录状态--记录读写数据--在记录数据之前先increase_data内容--
//注意：address只记录头地址，记录一次即可，剩下的地址跟着data记录，data有多少个，地址可以计算出来

//两个周期，NSEQ和IDLE相互交替
//而且时钟块monitor采样，是提前采样
task collect_transfer(output lvc_ahb_transaction t);
    // collect transfer from interface
    t = lvc_ahb_transaction::type_id::create("t");
    @(vif.cb_mon iff vif.cb_mon.htrans == NSEQ);       //第一个NSEQ周期的下降沿提前一点 （地址周期）
    t.trans_type = trans_type_enum'(vif.cb_mon.htrans);  //若是IDLE周期，则跳过等待
    t.xact_type = xact_type_enum'(vif.cb_mon.hwrite);
    t.burst_type = burst_type_enum'(vif.cb_mon.hburst);
    t.burst_size = burst_size_enum'(vif.cb_mon.hsize);
    t.addr = vif.cb_mon.haddr;
    forever begin
      monitor_valid_data(t);
      if(t.trans_type == IDLE)                         //第二个周期和第三个周期之间的线
        break;
    end
    t.response_type = t.all_beat_response[t.current_data_beat_num]; //当前返回的类型
  endtask
//这段话和driver的逻辑一样
  task monitor_valid_data(lvc_ahb_transaction t);
    @(vif.cb_mon iff vif.cb_mon.hready);              //第二个周期和第三个周期之间的线提前一点（数据周期）
    t.increase_data();
    t.current_data_beat_num = t.data.size() - 1;
    //为什么？因为driver的do_init_read中有 t.data = new[t.current_data_beat_num+1](t.data);

    t.data[t.current_data_beat_num] = t.xact_type == WRITE ? vif.cb_mon.hwdata : vif.cb_mon.hrdata;
    t.all_beat_response[t.current_data_beat_num] = response_type_enum'(vif.cb_mon.hresp);
    t.trans_type = trans_type_enum'(vif.cb_mon.htrans);
  endtask

2.AHB协议信号

理解burst
如果你想要连续发送数据，那么你就会用到burst的这几个比特位。你的master能发送和slave能接受两种同时满足情况的时候。
目前项目中master中什么能力都没有，优先实现signle的能力。

3.AHB协议中的对齐要求

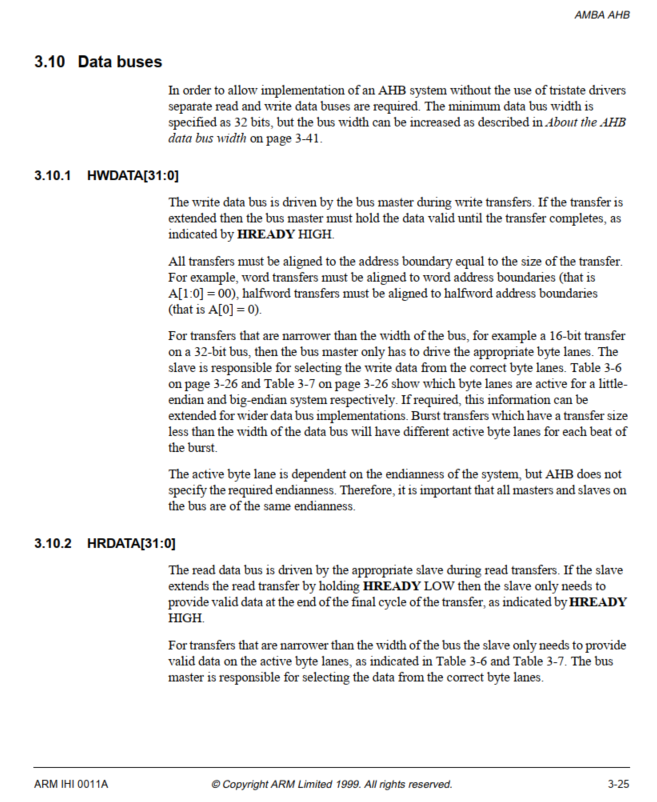

IHI0011A_AMBA_SPEC---3.10.1中
All transfers must be aligned to the address boundary equal to the size of the transfer. For example, word transfers must be aligned to word address boundaries (that is A[1:0] = 00), halfword transfers must be aligned to halfword address boundaries (that is A[0] = 0).

所有的传输必须对齐地址边界等于传输的大小。
例如，字传输必须与字地址边界对齐(即A[1:0] = 00)，半字传输必须与半字地址边界对齐(即A[0] = 0)。

8bits byte字节
16bits 半个字最低一位为0
32bits 字低两位为0

16bit（半字） 32’b0000_0000 0000_0000 0000_0000 0000_0000
32bit (字) 32’b0000_0000 0000_0000 0000_0000 0000_0000

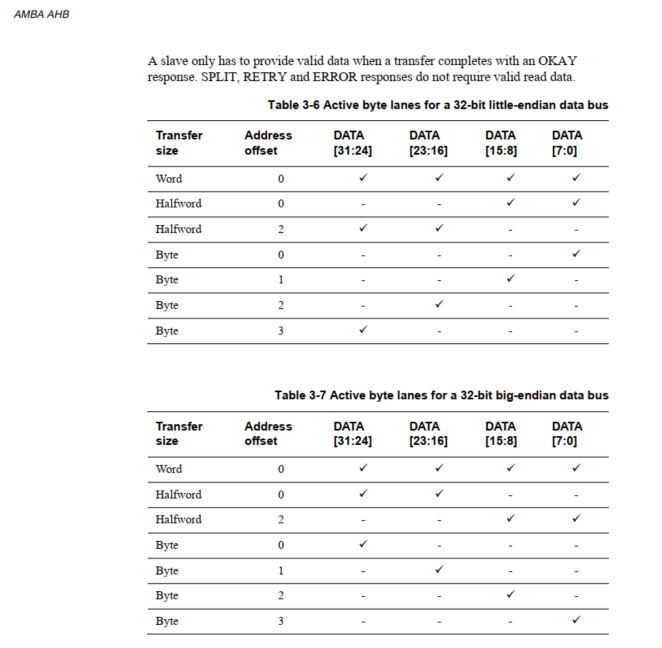

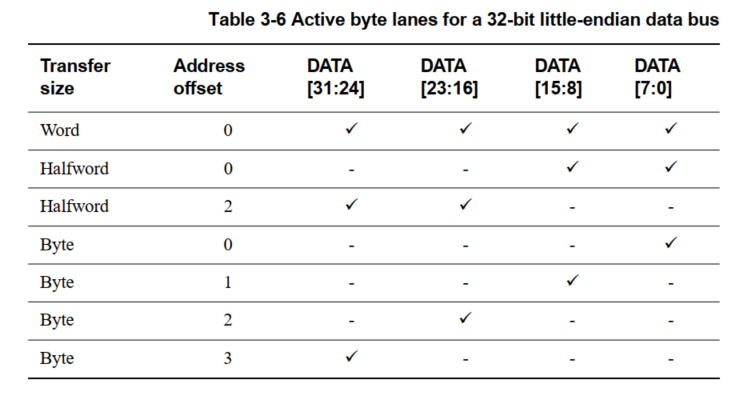

4.如何确定系统是小端序还是大端序？

活动字节通道依赖于系统的端序，但AHB不指定所需的端序。

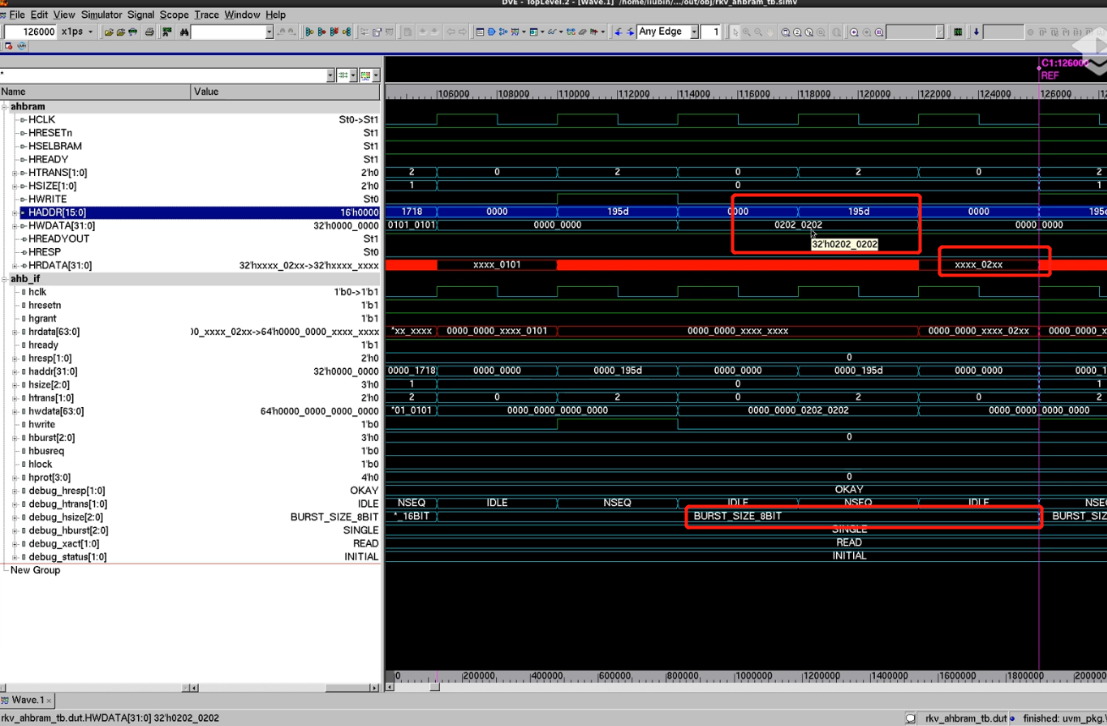

可以用之前的序列来测试，得到以上的图。HADDR=16'h195d，末两位为2'b01即1，且bsize类型是8bit传输，因此有两种情况。
继续观察发现HRDATA=32'hxxxx_02xx, 属于小端序的情况。`因此设计的端序应该是小端序，验证它的数据发送正确对齐应该采用小端序去验证。

大小端的区别只是，源数据中，第1、2、3、4 byte 的数据在总线上的顺序不同。

5.项目的其他细节理解
5.1 covergroup覆盖组的大致步骤：

1. covergroup--coverpoint 定义、声明
2. 例化覆盖组 new（可能要给参数）
3. sample采样
4. get_coverage() 得到覆盖率（数值）

covergroup rkv_ahbram_t1_address_cg(bit [31:0] addr_start, bit [31:0] addr_end) with function sample(bit [31:0] addr);
...
endgroup
//第一个括号里面的参数是例化new的时候填的参数
//第二个括号里面的参数是采样sample的时候填的参数

5.2 TB文件内做的事情
1.导入testbench所有要用的文件（import、include）
2.接口例化声明
3.module中例化声明dut、接口
4.initial begin...end中 config机制set配置（接口、单一变量、配置对象）、run_test（""）启动测试

5.3 scoreboard和seq中check data之间的区别和联系
在rkv_ahbram_base_virtual_sequence.sv中有compare_data将写和读进来的数据比较，仅仅是数值。

而scoreboard中的比较更加详细，将写和读进来的数据比较，不仅是数值，而且还有当前传输burst的类型、当前传输的大小。

-------------------------------------------------
