路科IC验证--SVlab1中的细节

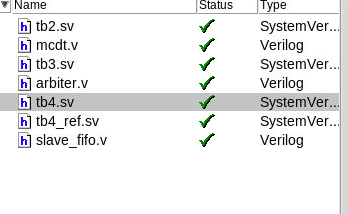

仿真器是questasim，运行lab1需要配置的文件



 本文主要分析tb4中的代码细节

tb4.sv代码



`timescale 1ns/1ps


module chnl_initiator(
  input               clk,
  input               rstn,
  output logic [31:0] ch_data,
  output logic        ch_valid,
  input               ch_ready,
  input        [ 5:0] ch_margin
);

string name;

function void set_name(string s);
  name = s;
endfunction

task chnl_write(input logic[31:0] data);
  // USER TODO
  // drive valid data
  // ...
  @(posedge clk);
  ch_valid <= 1;
  ch_data <= data;
  @(negedge clk);
  wait(ch_ready === 'b1);
  $display("%t channel initial [%s] sent data %x", $time, name, data);
  chnl_idle();
endtask

task chnl_idle();
  // USER TODO
  // drive idle data
  // ...
  @(posedge clk);
  ch_valid <= 0;
  ch_data <= 0;
endtask

endmodule

module tb4;
logic         clk;
logic         rstn;
logic [31:0]  ch0_data;
logic         ch0_valid;
logic         ch0_ready;
logic [ 5:0]  ch0_margin;
logic [31:0]  ch1_data;
logic         ch1_valid;
logic         ch1_ready;
logic [ 5:0]  ch1_margin;
logic [31:0]  ch2_data;
logic         ch2_valid;
logic         ch2_ready;
logic [ 5:0]  ch2_margin;
logic [31:0]  mcdt_data;
logic         mcdt_val;
logic [ 1:0]  mcdt_id;

mcdt dut(
   .clk_i(clk)
  ,.rstn_i(rstn)
  ,.ch0_data_i(ch0_data)
  ,.ch0_valid_i(ch0_valid)
  ,.ch0_ready_o(ch0_ready)
  ,.ch0_margin_o(ch0_margin)
  ,.ch1_data_i(ch1_data)
  ,.ch1_valid_i(ch1_valid)
  ,.ch1_ready_o(ch1_ready)
  ,.ch1_margin_o(ch1_margin)
  ,.ch2_data_i(ch2_data)
  ,.ch2_valid_i(ch2_valid)
  ,.ch2_ready_o(ch2_ready)
  ,.ch2_margin_o(ch2_margin)
  ,.mcdt_data_o(mcdt_data)
  ,.mcdt_val_o(mcdt_val)
  ,.mcdt_id_o(mcdt_id)
);

// clock generation
initial begin
  clk <= 0;
  forever begin
    #5 clk <= !clk;
  end
end

// reset trigger
initial begin
  #10 rstn <= 0;
  repeat(10) @(posedge clk);
  rstn <= 1;
end

logic [31:0] chnl0_arr[];
logic [31:0] chnl1_arr[];
logic [31:0] chnl2_arr[];
// USER TODO
// generate 100 data for each dynamic array
initial begin
  chnl0_arr = new[100];
  chnl1_arr = new[100];
  chnl2_arr = new[100];
  foreach(chnl0_arr[i]) begin
    chnl0_arr[i] = 'h00C0_00000 + i;
    chnl1_arr[i] = 'h00C1_00000 + i;
    chnl2_arr[i] = 'h00C2_00000 + i;
  end
end

// USER TODO
// use the dynamic array, user would send all of data
// data test
initial begin
  @(posedge rstn);
  repeat(5) @(posedge clk);
  chnl0_init.set_name("chnl0_init");
  foreach(chnl0_arr[i]) chnl0_init.chnl_write(chnl0_arr[i]);
end
initial begin
  @(posedge rstn);
  repeat(5) @(posedge clk);
  chnl0_init.set_name("chnl0_init");
  foreach(chnl0_arr[i]) chnl0_init.chnl_write(chnl0_arr[i]);
end
initial begin
  @(posedge rstn);
  repeat(5) @(posedge clk);
  chnl0_init.set_name("chnl0_init");
  foreach(chnl0_arr[i]) chnl0_init.chnl_write(chnl0_arr[i]);
end

chnl_initiator chnl0_init(
  .clk      (clk),
  .rstn     (rstn),
  .ch_data  (ch0_data),
  .ch_valid (ch0_valid),
  .ch_ready (ch0_ready),
  .ch_margin(ch0_margin)
);

chnl_initiator chnl1_init(
  .clk      (clk),
  .rstn     (rstn),
  .ch_data  (ch1_data),
  .ch_valid (ch1_valid),
  .ch_ready (ch1_ready),
  .ch_margin(ch1_margin)
);

chnl_initiator chnl2_init(
  .clk      (clk),
  .rstn     (rstn),
  .ch_data  (ch2_data),
  .ch_valid (ch2_valid),
  .ch_ready (ch2_ready),
  .ch_margin(ch2_margin)
);

endmodule



---

initial begin
  @(posedge rstn);
  repeat(5) @(posedge clk);
  chnl0_init.set_name("chnl0_init");
  foreach(chnl0_arr[i]) chnl0_init.chnl_write(chnl0_arr[i]);
end

【问题】：三个initial中开启通道采样的代码中为什么用repeat（5）？

【解答与分析】

注意到repeat（5）后面没跟beign，所以只能作用到后面的第一个语句。即循环5次时钟上升沿。

对于复杂设计，其内部reset周期不一定在当前外部的reset周期，有可能需要消化，还要去过一拍两拍的情况，它才能做完reset。因此等待5个时钟上升沿，改为等待1个时钟上升沿也没问题（对于lab1这mcdt小型设计而言）

task chnl_write(input logic[31:0] data);
  // USER TODO
  // drive valid data
  // ...
  @(posedge clk);
  ch_valid <= 1;
  ch_data <= data;
  @(negedge clk);
  wait(ch_ready === 'b1);
  $display("%t channel initial [%s] sent data %x", $time, name, data);
  chnl_idle();
endtask

【问题】：delta-cycle竞争问题，如何理解@（negedge clk）； wait（ch_ready ==='b1）代码含义？

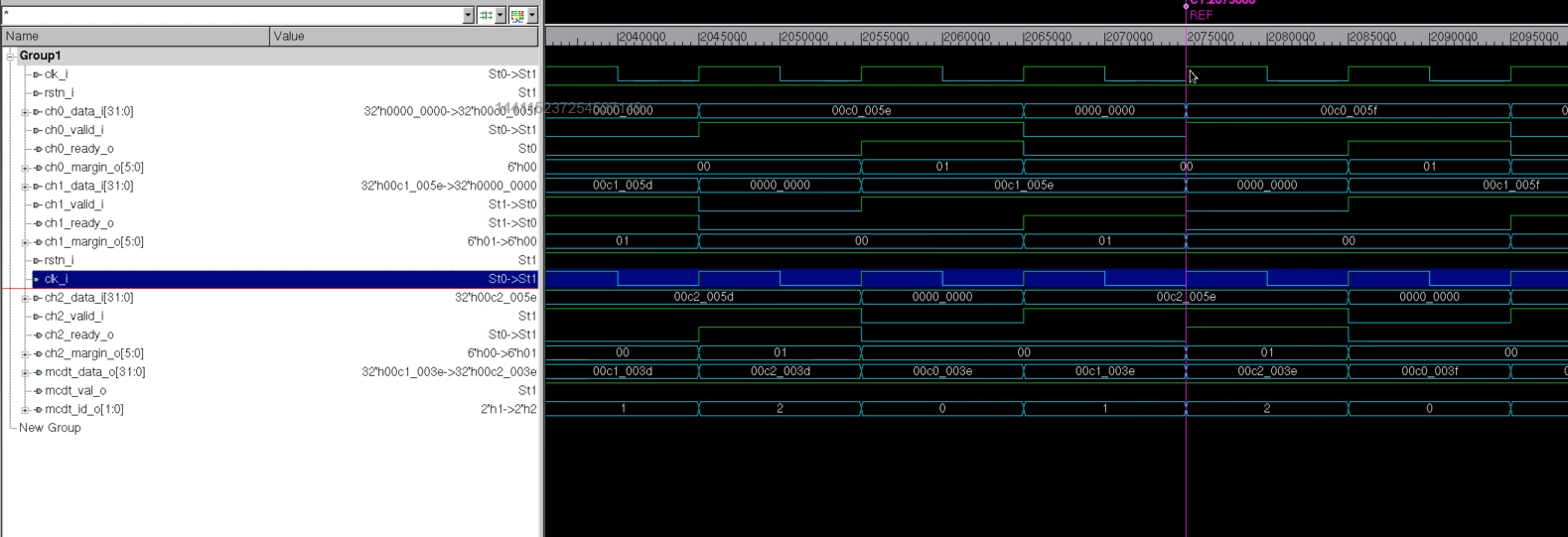

仿真图



 【解答与分析】

看图中红线的时钟沿，在红线位置，ch2_ready_0采样到的信号到底是0还是1呢？

事实上，在当前的时钟沿，ch2_ready_0采样到的值只能是时钟沿左边的值0。从设计的逻辑来讲，ready信号的反馈和当前这一拍的时钟沿，它是在同一拍里边发生的，在同一拍发生的情况，要按照组合逻辑来处理，组合逻辑来处理的话，它是没有是时钟这样一个延时的关系的。（组合逻辑是瞬发的）而现在需要捕捉时钟上升沿右边的这部分值，才能实现：判断在这一时钟沿是ready信号的为高的功能。如果你捕捉的是左边这个值，那么它在红线那一时刻是0，只有到下一个时钟上升沿才是1，而后面有chnl_idle的任务，会使得验证代码延时时间冗余。

一般使用统一延时时钟下降沿。统一延时时钟下降沿其实就是为了捕捉的更准确，方便复用，因为一旦使用时钟的下降沿则不需要关心时钟的周期。当然直接延时1ps、1ns也是可以的，但是这样要考虑时钟周期，若原时钟周期1ns，直接延时2ns，则会出现延时了两个时钟周期，造成错误。







------------------

题外话：路桑对这块delta-cycle的讲解非常精彩
