3.Circuits---Sequential Logic---Latches and Flip-Flops----Detect an edge

问题描述：

For each bit in an 8-bit vector, detect when the input signal changes from 0 in one clock cycle to 1 the next (similar to positive edge detection). The output bit should be set the cycle after a 0 to 1 transition occurs.

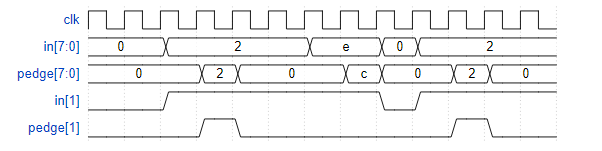

Here are some examples. For clarity, in[1] and pedge[1] are shown separately.

对于 8 位向量中的每一位，检测输入信号何时从一个时钟周期中的 0 变为下一个时钟周期中的 1（类似于上升沿检测）。 输出位应在 0 到 1 转换发生后的周期设置。

这里有些例子。 为清楚起见，in[1] 和 pedge[1] 分开显示。





问题分析：该题目中的pedge的功能是记录上一次的上升沿，为了区分两个不同的触发上升沿，可以使用两条always语句块。另外pedge每一位的结果的计算过程是0->1（上升沿），结果位为1,，即当某位的上一个状态是0，下一个状态为1，此时对应的pedge位为1。其余情况（0->0,1->1,1->0）对应的pedge位为0.通过简单观察知，计算表达式为：pedge=(pre_in)&~(now_in)，或者用if来判断每一位也可。

代码解析：

module top_module (
    input clk,
    input [7:0] in,
    output [7:0] pedge
);
    reg [7:0]temp;

    always@(posedge clk)  temp=in;

    always@(posedge clk)   pedge = in&~temp;
    /*
        begin
            pedge[0]=(temp[0]==0&&in[0]==1)?1:0;
            pedge[1]=(temp[1]==0&&in[1]==1)?1:0;
            pedge[2]=(temp[2]==0&&in[2]==1)?1:0;
            pedge[3]=(temp[3]==0&&in[3]==1)?1:0;
            pedge[4]=(temp[4]==0&&in[4]==1)?1:0;
            pedge[5]=(temp[5]==0&&in[5]==1)?1:0;
            pedge[6]=(temp[6]==0&&in[6]==1)?1:0;
            pedge[7]=(temp[7]==0&&in[7]==1)?1:0;
        end
        */

endmodule
