叠加定理及应用

一、概念
对于一个线性电路,有多个独立源共同作用时,各支路的电流(或电压)等于各个独立电源单独作用时,该路的电流(或电压)的代数和。

为了确定每个独立源的作用,所有的其他电源的必须进行“置零”操作:

电压源短路(理想电压源的内部阻抗为零(短路))。

电流源开路(理想电流源的内部阻抗为无穷大(开路))。

二、应用三步曲(画标-计算-求和)

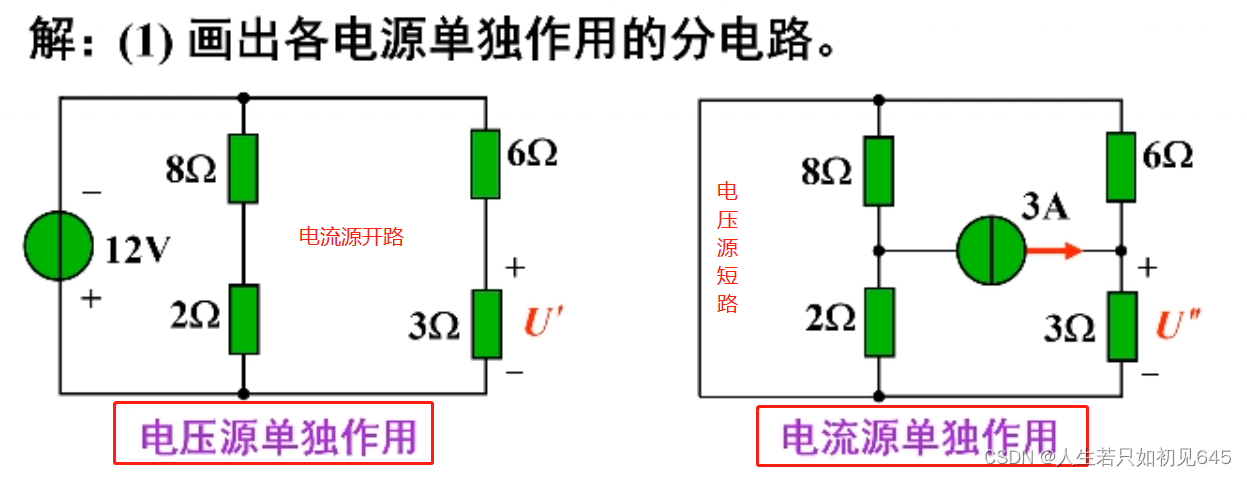

1、画出电源独立作用时的分电路图,并标上待求量的参考方向;

2、在分电路上求出各分量;

3、将各分量求代数和得到总量,叠加时注意分量的参考方向。

三、例子
例1

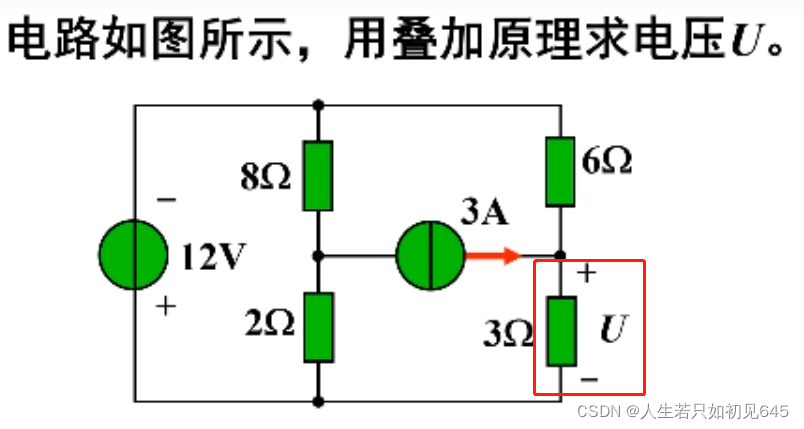

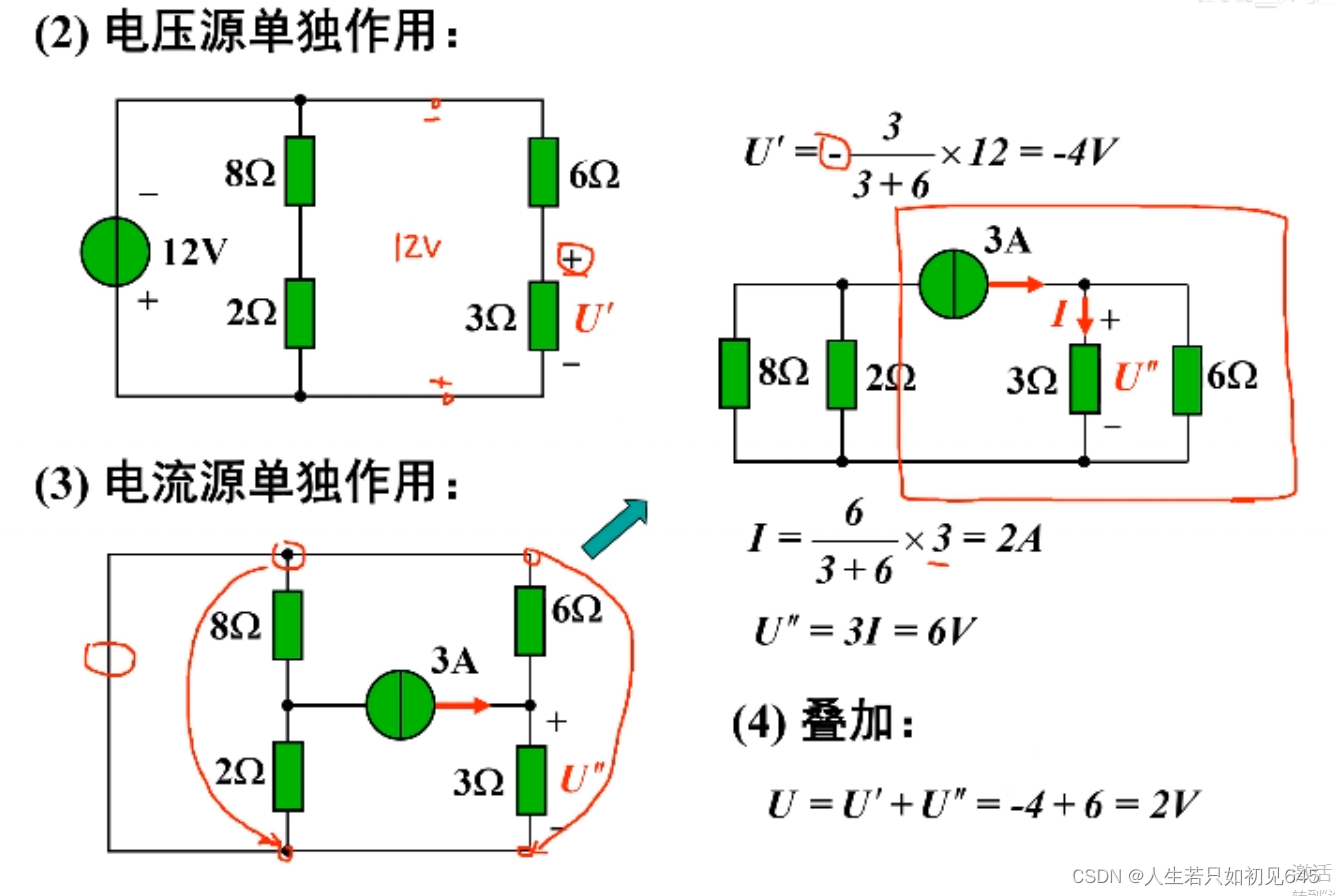

例2:运用叠加定理,求左图中的I和U

40232d5a66d385d3d6fb61a5da2d9d8

练习:运用叠加定理,求下图中的U和其上的电流。
53fcf2453f8fdf73a8a3792b0b6d0aa
216db6587a3d3fe3c693ae199da62eb
