MATLAB/SIMULINK与labview间的UDP通信

文章目录

0. 写在前面

配套代码（收发单个数）https://download.csdn.net/download/rmrgjxeivt/12268509
配套代码（收发数组）https://download.csdn.net/download/rmrgjxeivt/14026819
SIMULINK的UDP通信协议比较死板，且SIMULINK传递的数据一般为***DOUBLE***类型数据。而LABVIEW的UDP接收端收到的数据一般为***字符串***，因此必须额外编写解码打包程序才能实现二者的通讯。

1. MATLAB/SIMULINK端

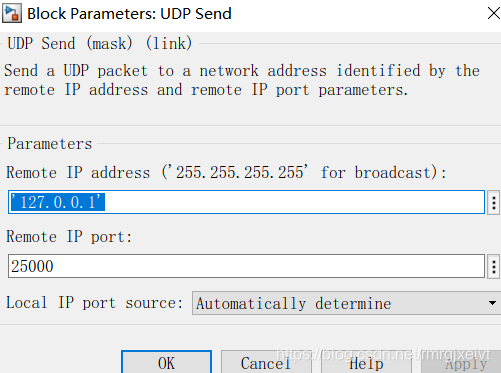

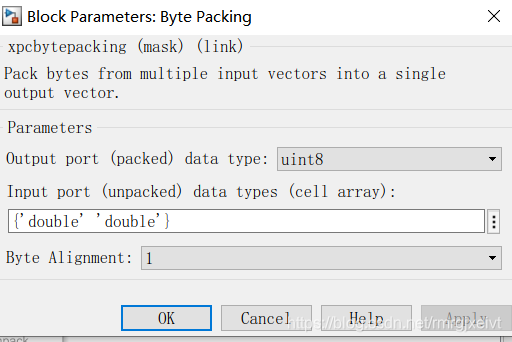

1.1 发送

发送比较简单，如图所示
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

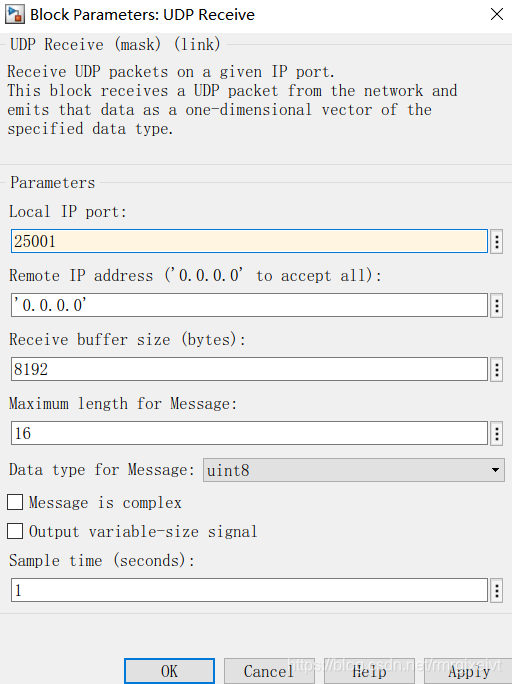

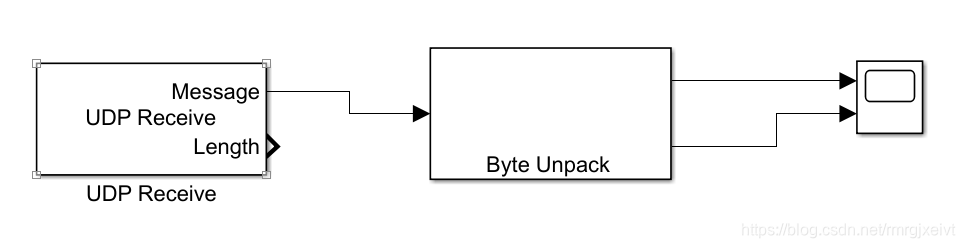

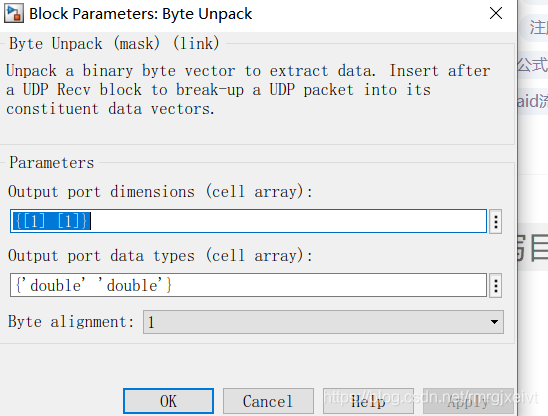

1.2 接收

接收端
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2. LABVIEW端收发

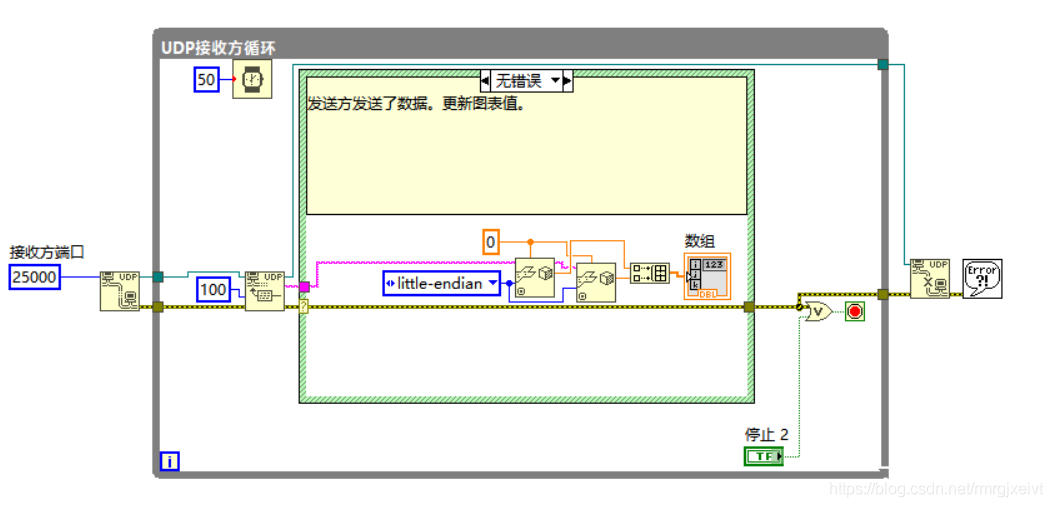

2.1接收

需要注意的是，labview接收的数据需要更改为little endian方可正确接收
在这里插入图片描述

2.2 发送

同样的，labview发送数据时也需要选择little endian，发送端如下
在这里插入图片描述
