Labview模型接口工具箱Model Interface Toolkit (MIT) 的使用

文章目录

• 0.补充说明
• 特别注意
• 1.正文

0.补充说明

补充说明！！！！！！
若MIT工具箱不可用，也可以使用生成DLL的方式进行调用。该方法可以解决高版本simulink无法使用MIT的问题，能够实现最新function的生成。
见博文
https://blog.csdn.net/rmrgjxeivt/article/details/104554758

特别注意

模型的句柄一定要使用移位寄存器，否则计算会出问题！！！！！！！

1.正文

使用模型接口工具箱，能够方便的将simulink模型代码生成为dll文件，并导入到labview中调用

安装labview+veristand
模型接口工具箱安装包位于veristand中

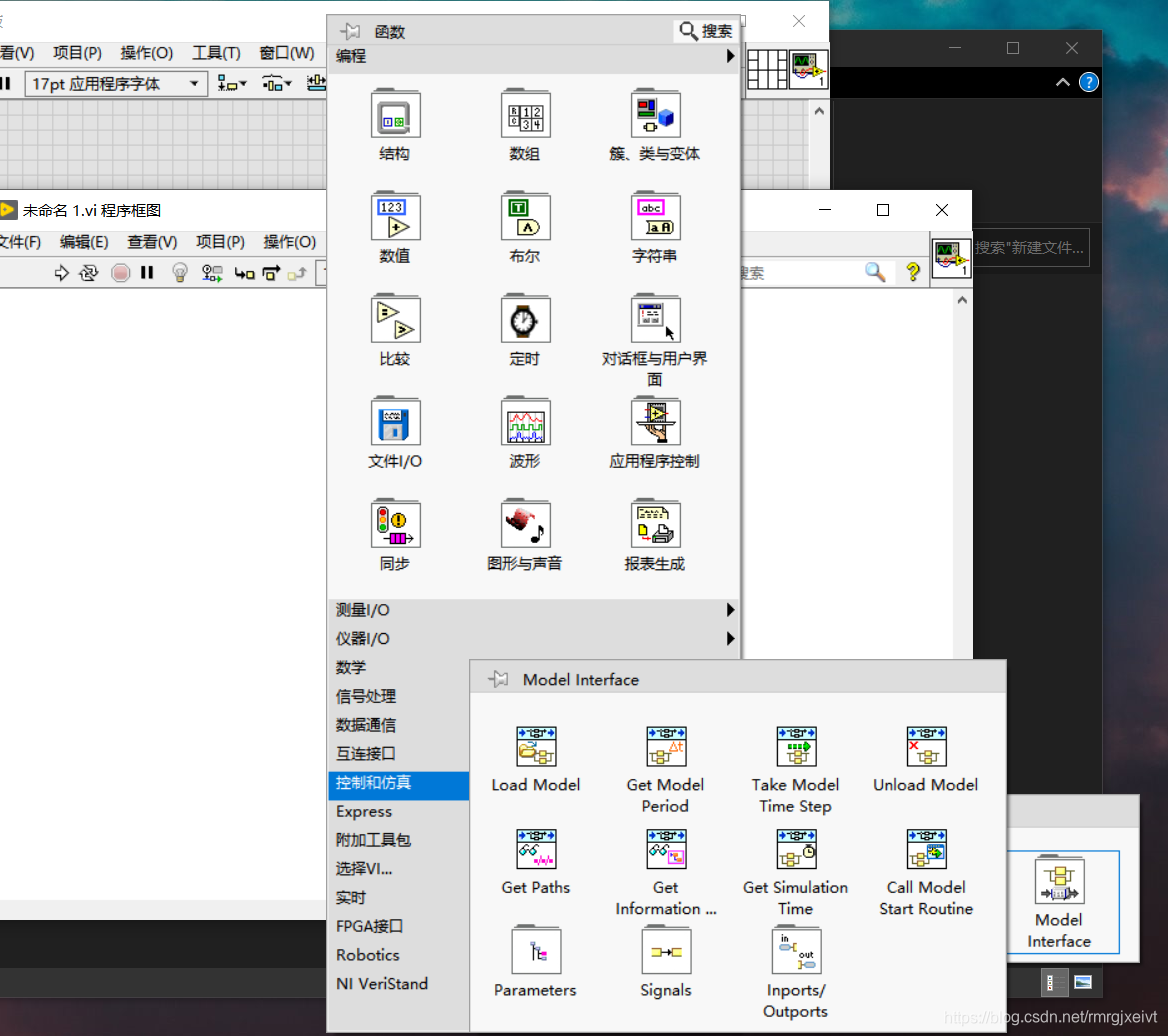

安装好后打开matlab，如图

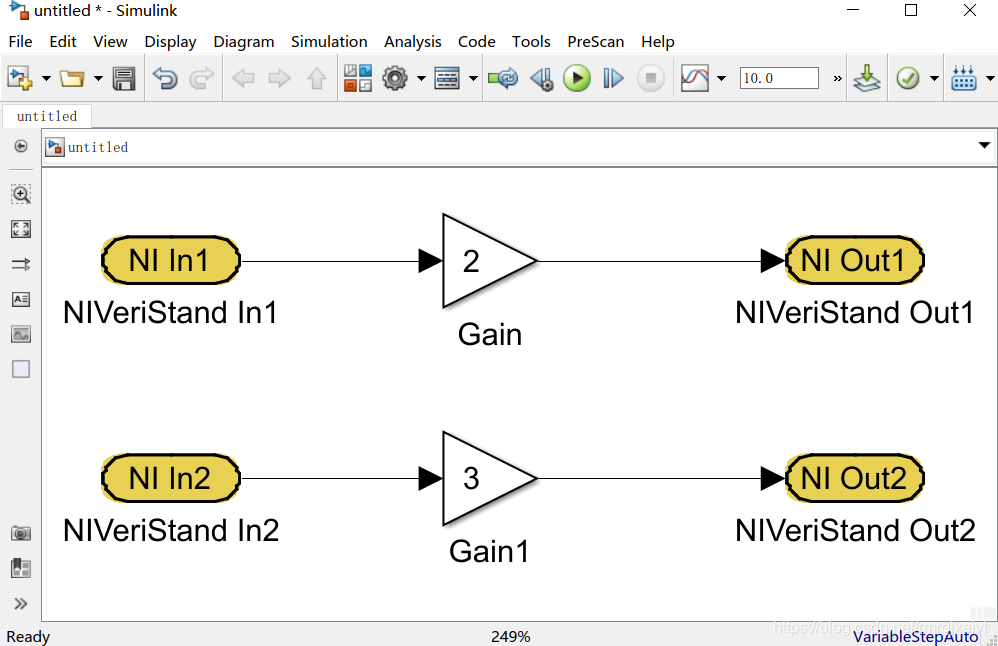

建立simulink模型

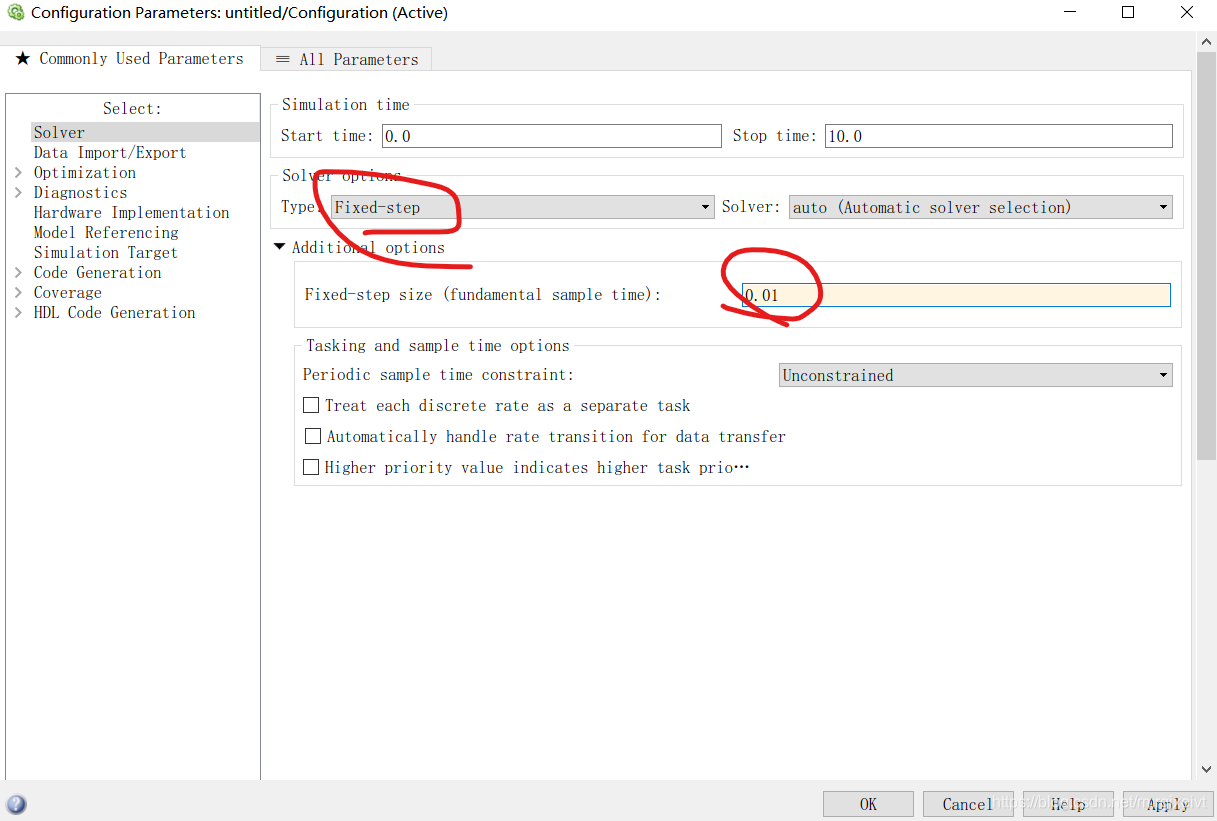

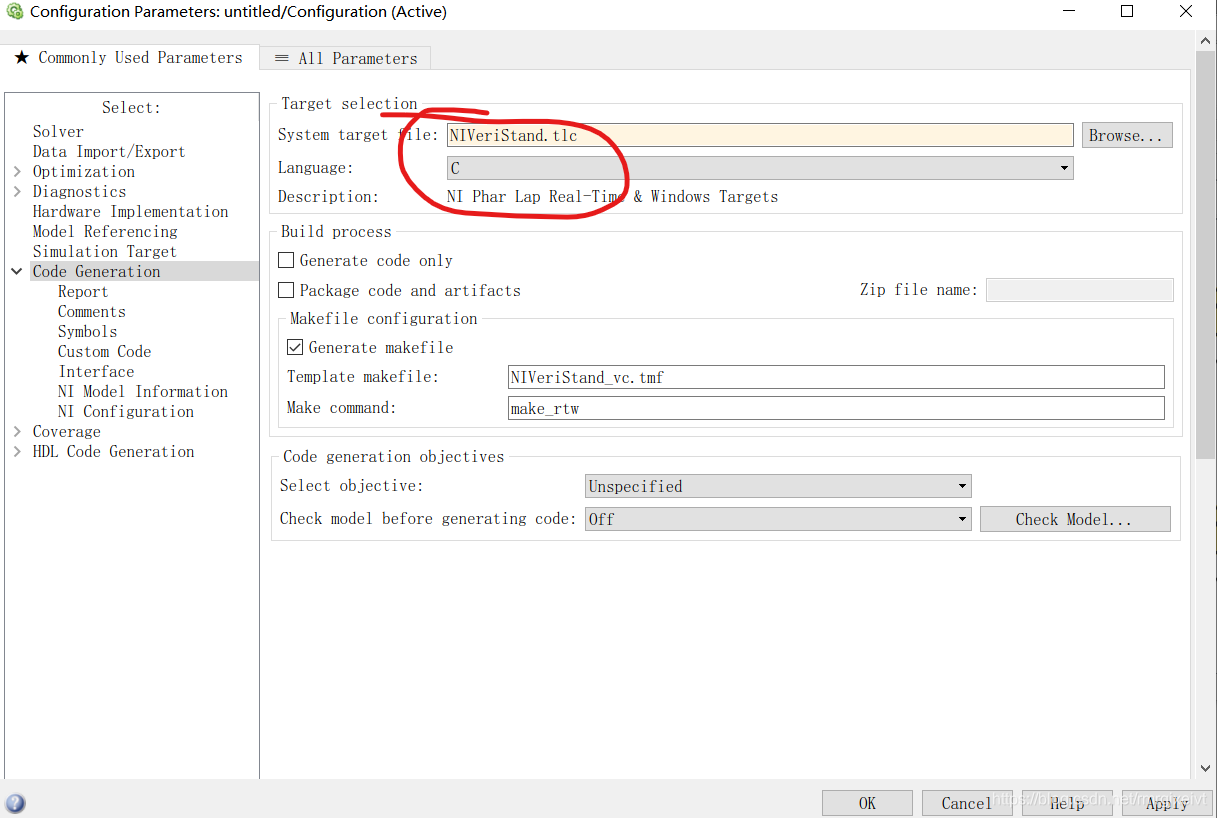

设置如下

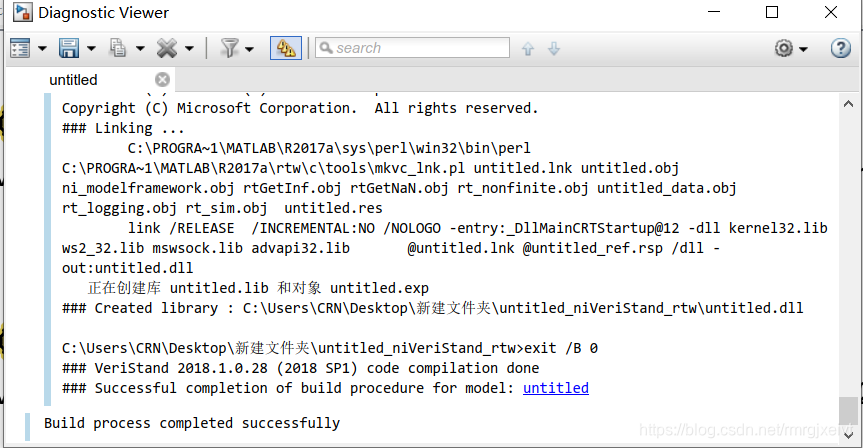

点击生成代码按钮，即自动生成对应dll文件

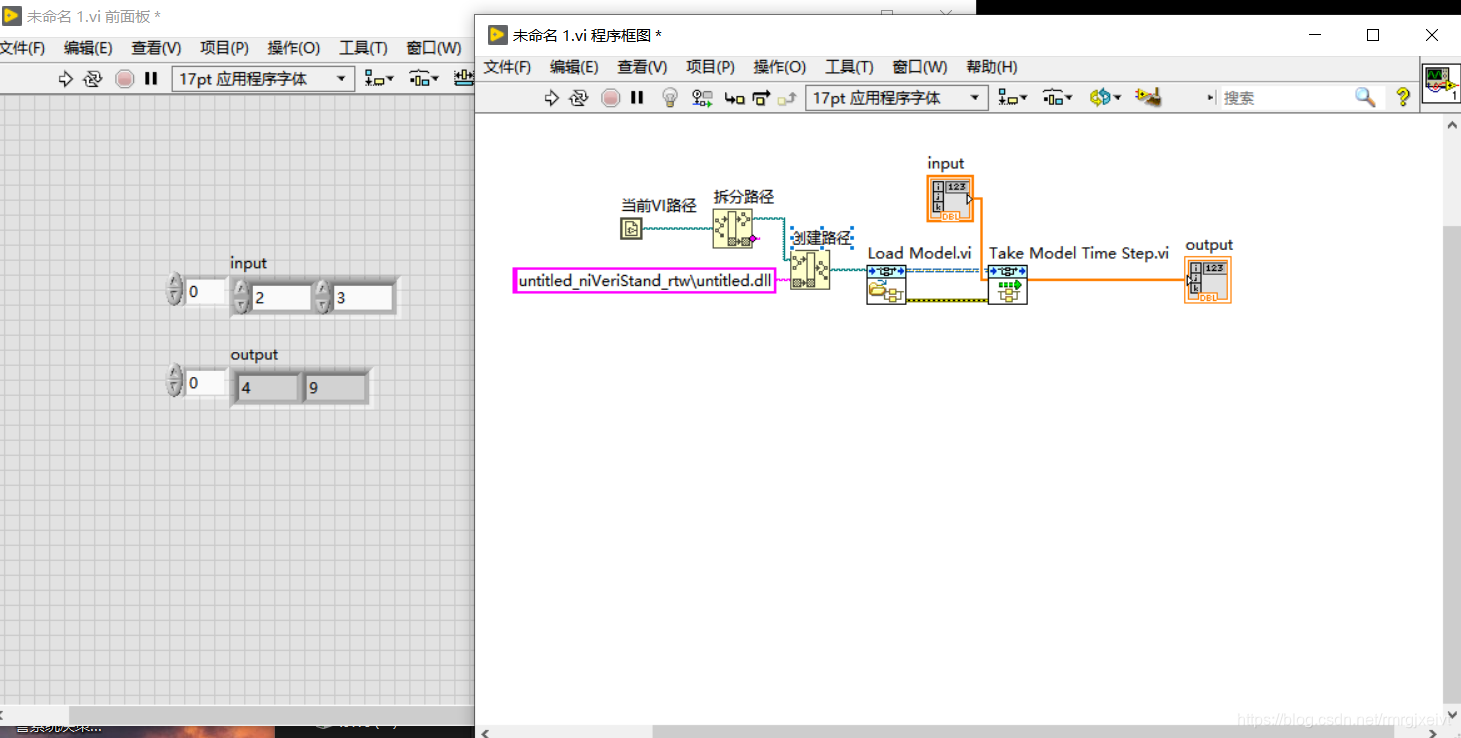

打开labview调用生成的DLL文件，如图

OVER，完毕
