Linux内核自带led驱动

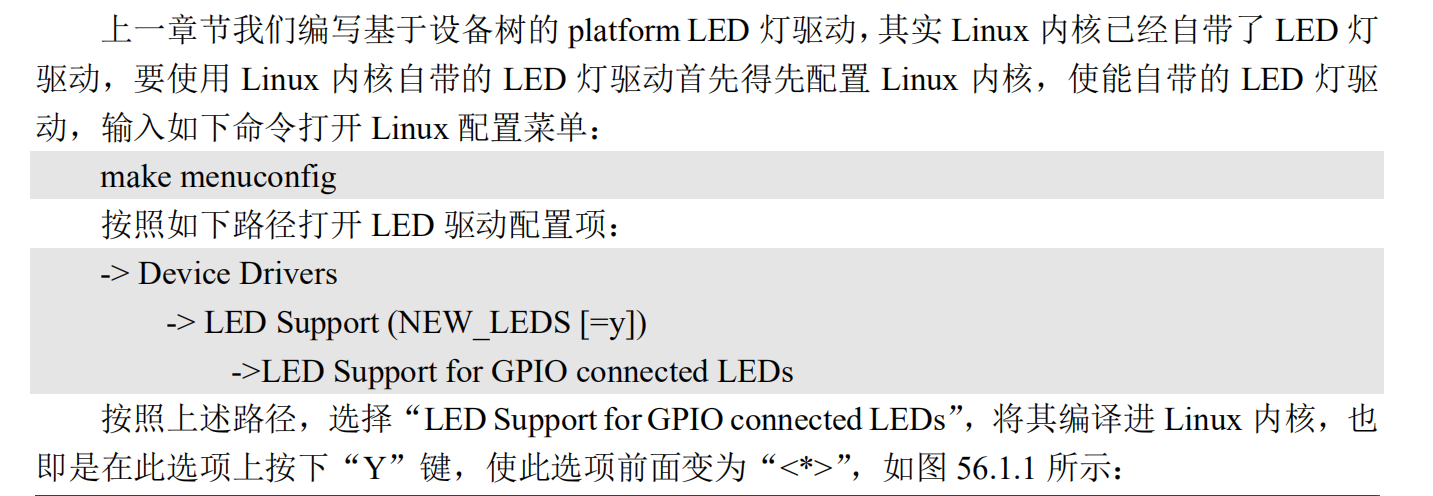

1.自带led驱动使能

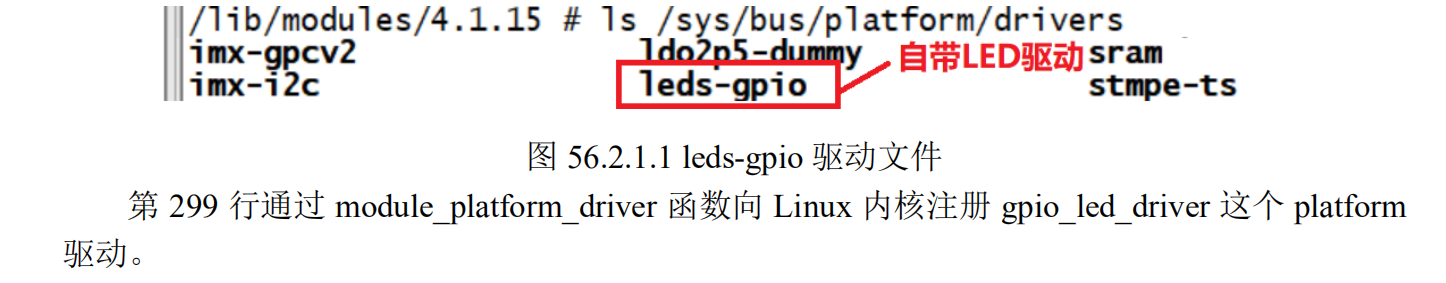

2.自带led驱动介绍

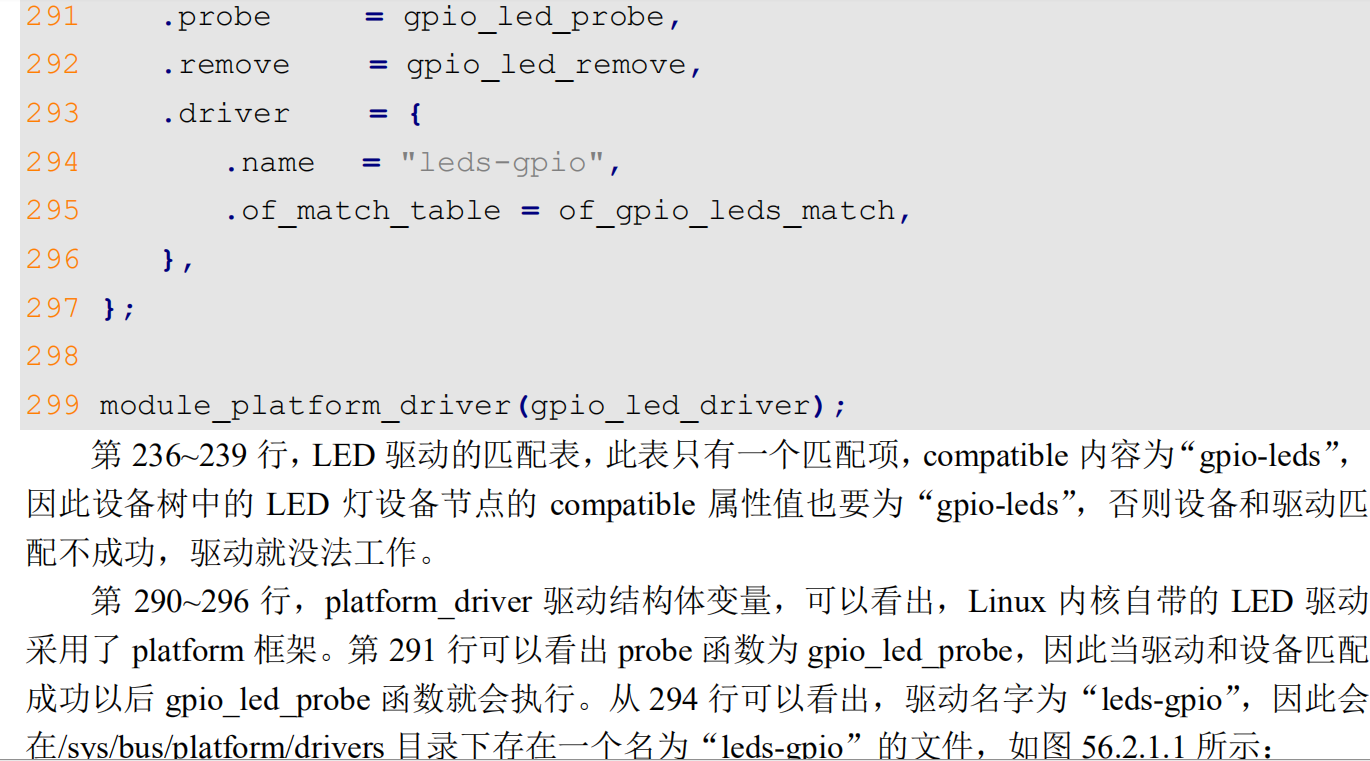

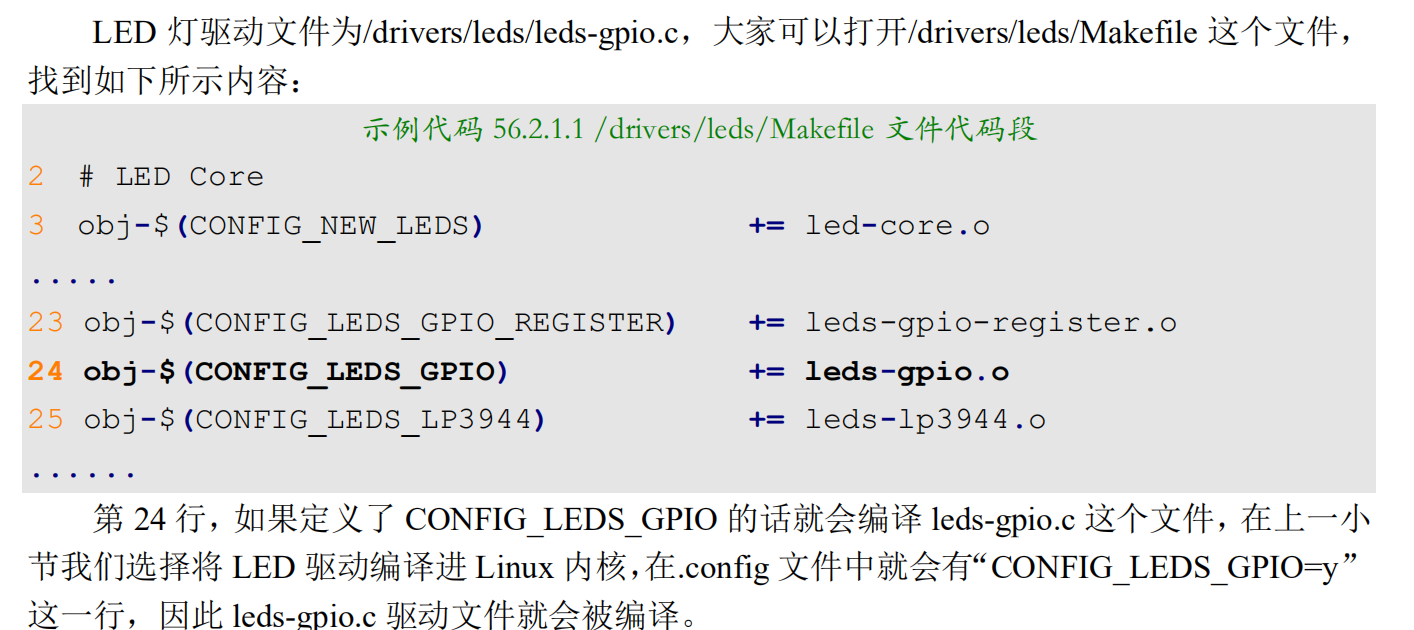

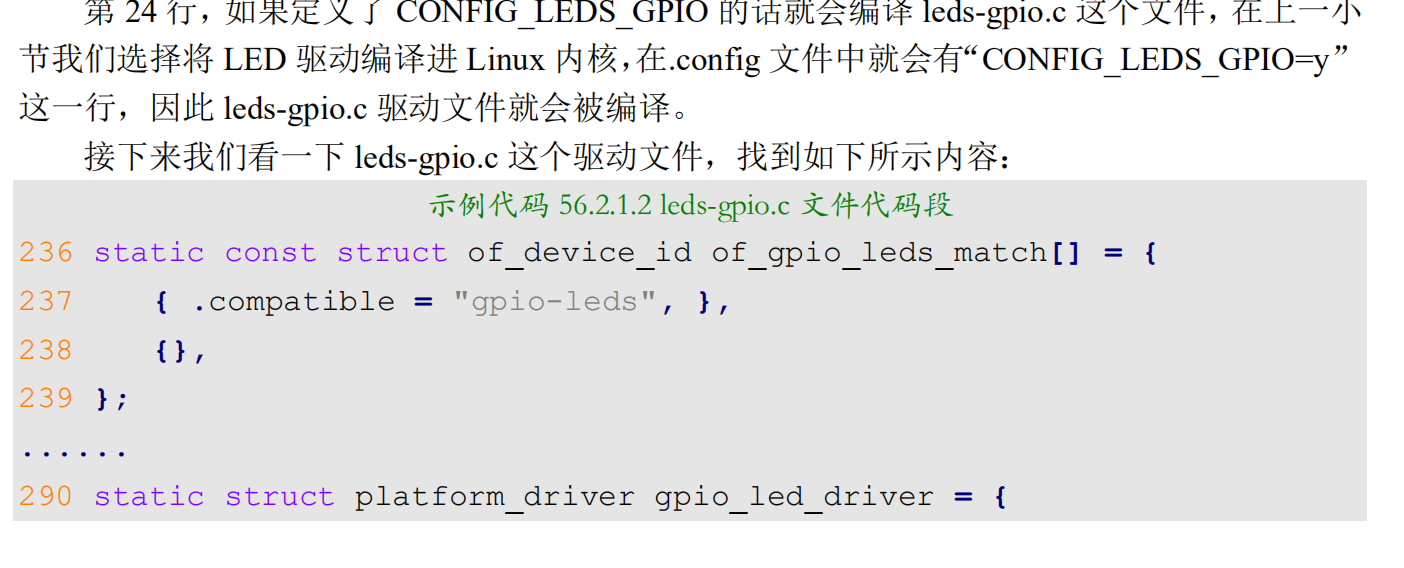

2.1 驱动框架分析

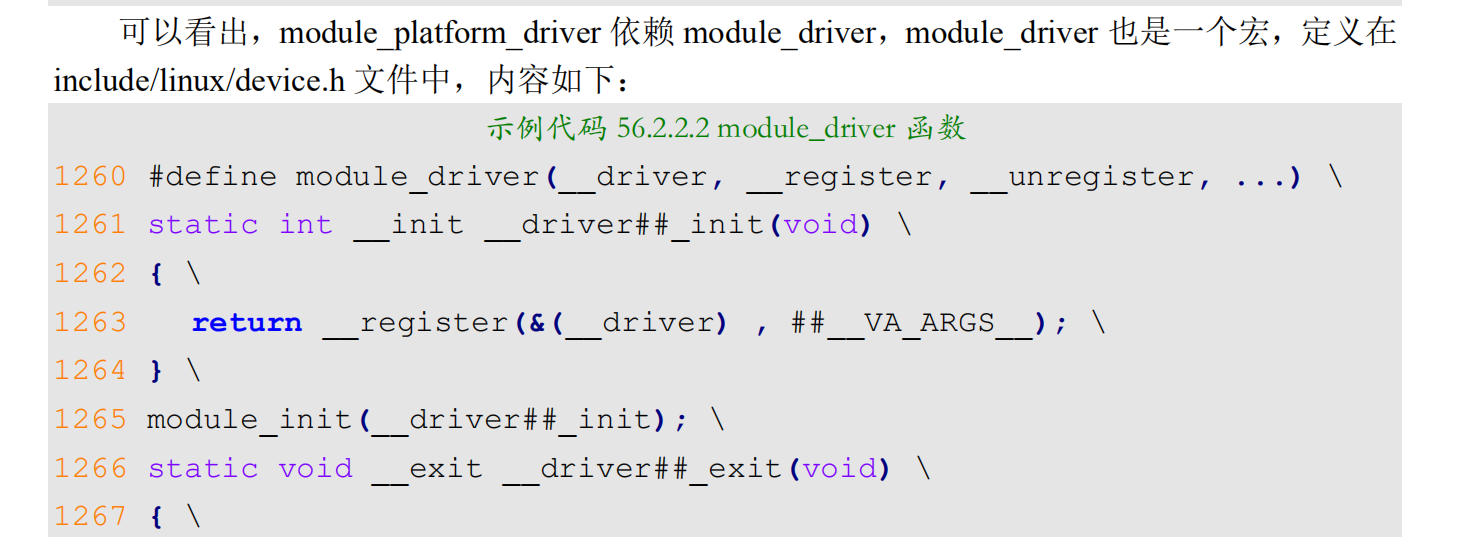

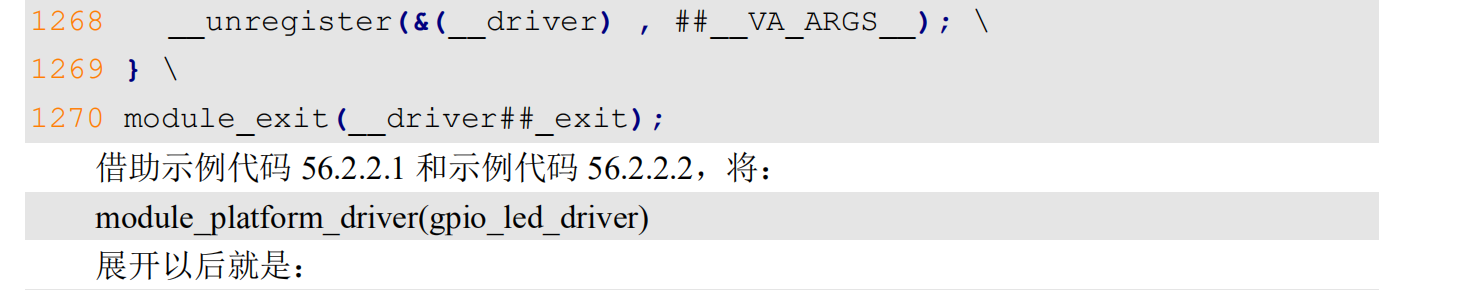

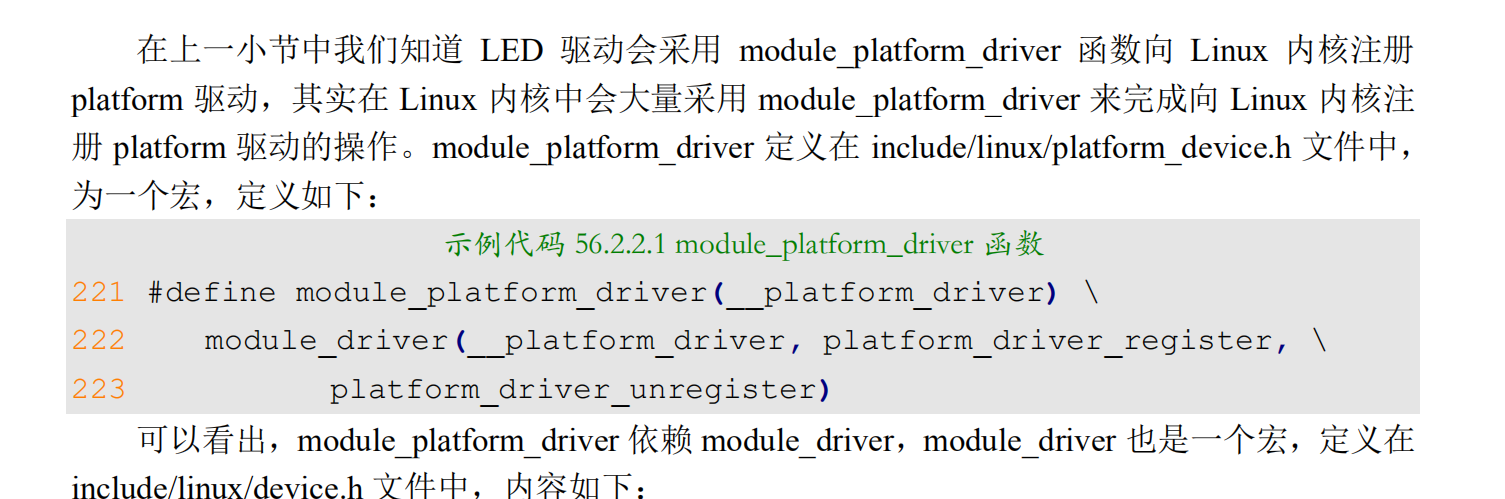

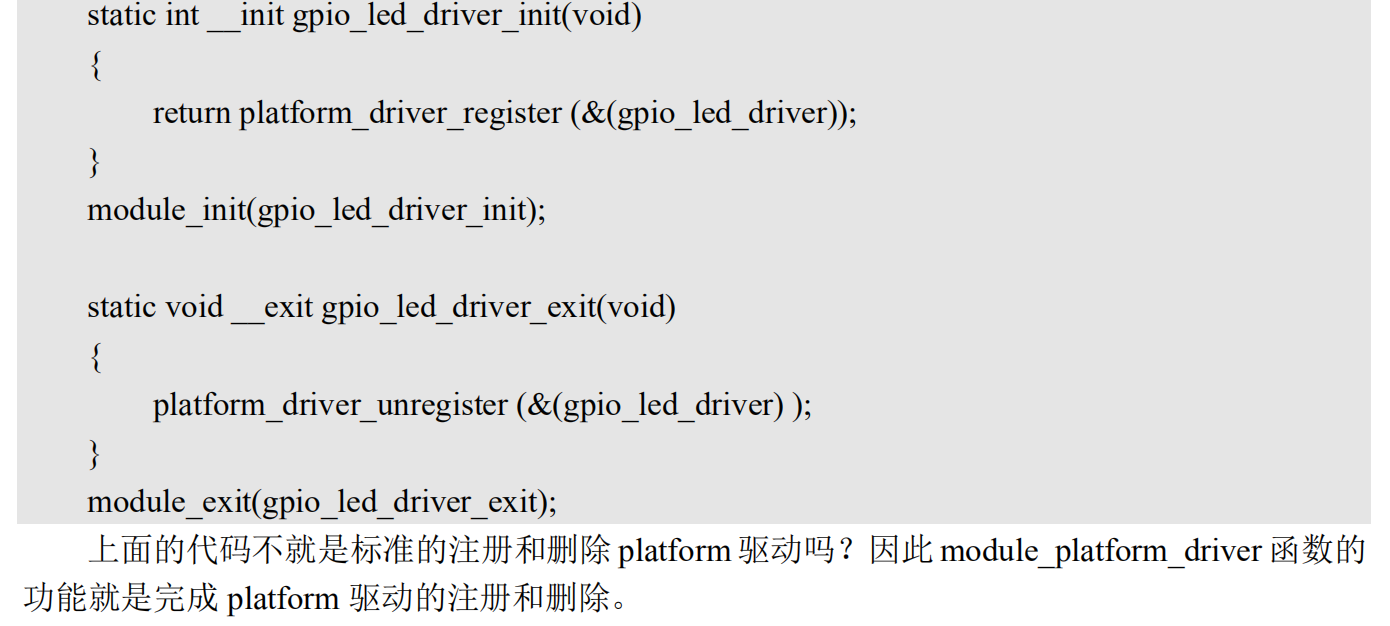

2.2 module_paltform_driver

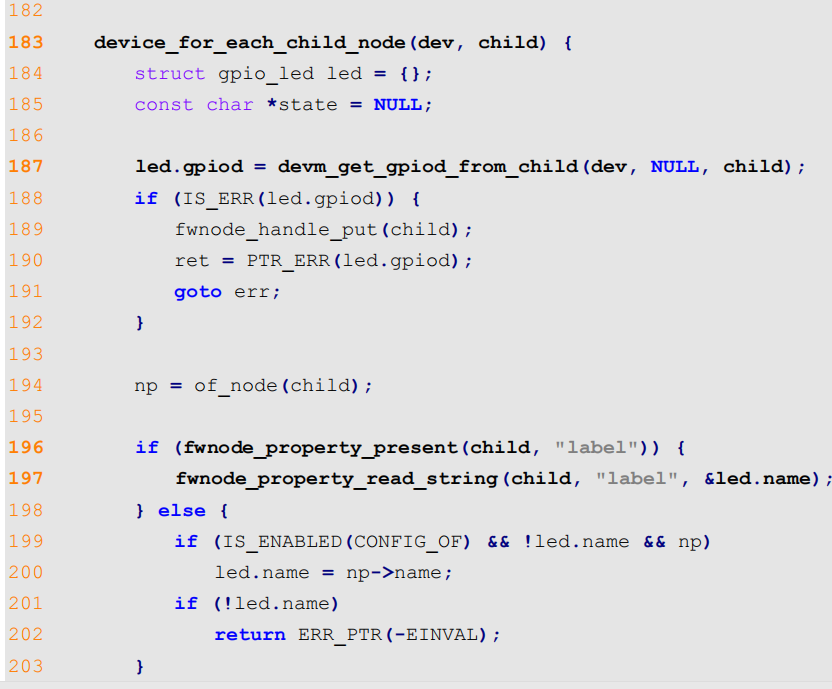

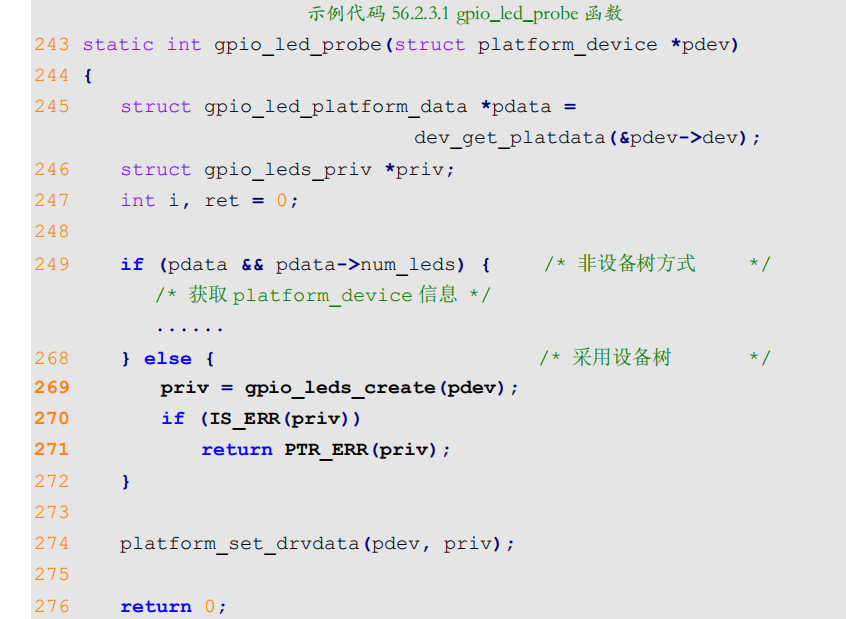

2.3 gpio_led_probe

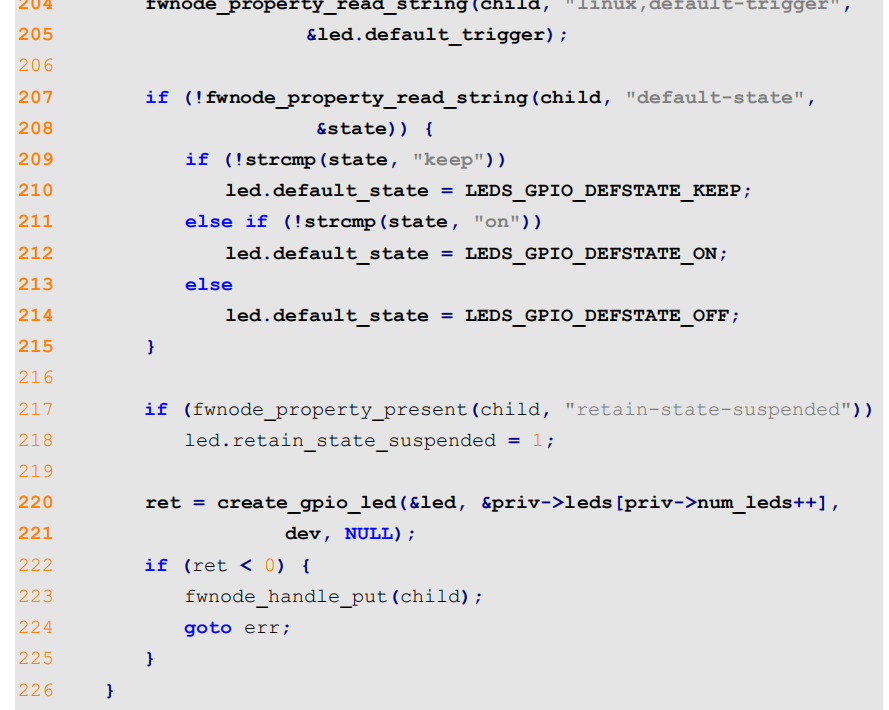

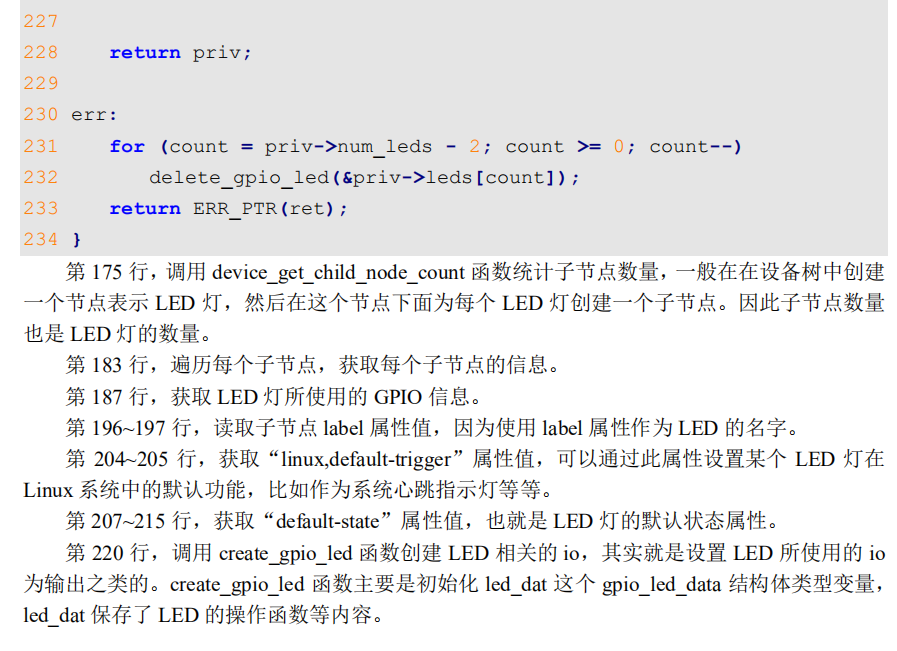

当驱动和设备匹配以后 gpio_led_probe 函数就会执行，此函数主要是从设备树中获取 LED灯的 GPIO 信息，缩减后的函数内容如下所示：

3.设备树节点编写

打开文档 Documentation/devicetree/bindings/leds/leds-gpio.txt，此文档详细的讲解了 Linux 自带驱动对应的设备树节点该如何编写，我们在编写设备节点的时候要注意以下几点：

• 创建一个节点表示 LED 灯设备，比如 dtsleds，如果板子上有多个 LED 灯的话每个 LED灯都作为 dtsleds 的子节点。
• dtsleds 节点的 compatible 属性值一定要为“gpio-leds”。
• 设置 label 属性，此属性为可选，每个子节点都有一个 label 属性，label 属性一般表示LED 灯的名字，比如以颜色区分的话就是 red、green 等等。
• 每个子节点必须要设置 gpios 属性值，表示此 LED 所使用的 GPIO 引脚！
• 可以设置“linux,default-trigger”属性值，也就是设置 LED 灯的默认功能，可以查阅Documentation/devicetree/bindings/leds/common.txt 这个文档来查看可选功能，比如：
  backlight：LED 灯作为背光。
  default-on：LED 灯打开
  heartbeat：LED 灯作为心跳指示灯，可以作为系统运行提示灯。
  ide-disk：LED 灯作为硬盘活动指示灯。
  timer：LED 灯周期性闪烁，由定时器驱动，闪烁频率可以修改
• 可以设置“default-state”属性值，可以设置为 on、off 或 keep，为 on 的时候 LED 灯默认打开，为 off 的话 LED 灯默认关闭，为 keep 的话 LED 灯保持当前模式。

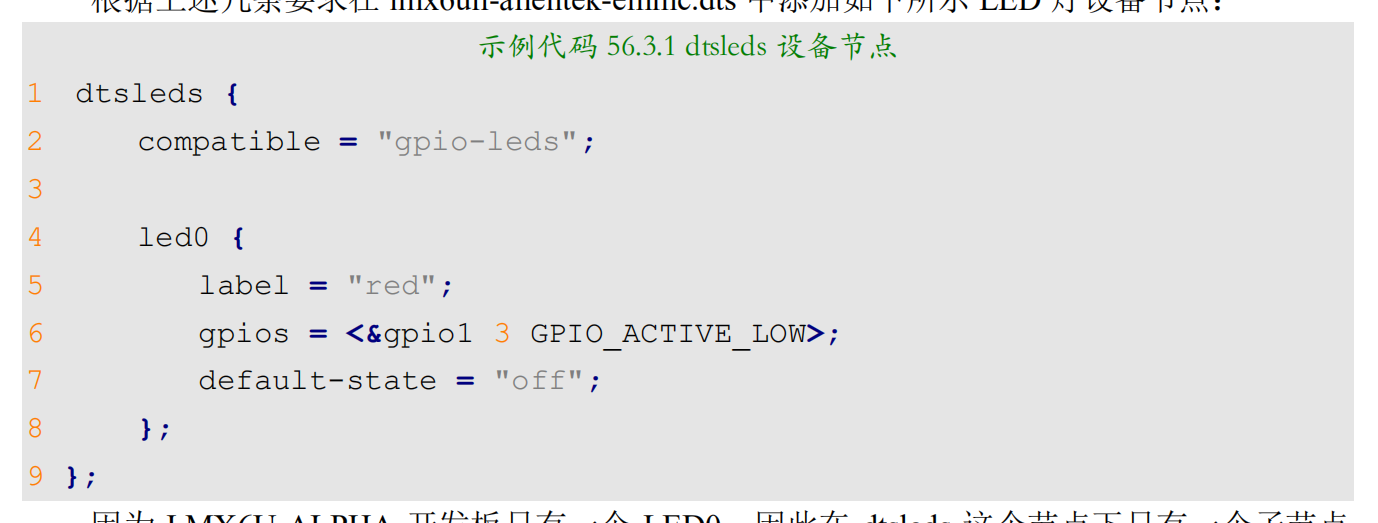

  根据上述几条要求在 imx6ull-alientek-emmc.dts 中添加如下所示 LED 灯设备节点：


  echo > 1 xxx//往xxx写入1
  心跳闪烁：
