【计算机组成原理】寻址方式

寻址方式指根据地址码形成操作数地址或指令地址的方法。

实质—地址编码方式的逆，即地址＝f(地址码)

目标—缩短地址码长度，方便(编译程序)形成地址码

指令中的MEM地址：

有效地址（EA）——指令中形成的存储单元地址（逻辑地址，注意不是物理地址）；{逻辑地址：程序在存储器中的地址；物理地址：程序在主存中的地址}

形式地址（A）——地址码中给出的地址；

一、指令寻址方式

顺序寻址：EA=（PC）+“1”；

由于顺序寻址的地址形成与当前指令无关，且只有一种，故通常用隐含寻址方式表示，指令字中没有指令地址码；

跳跃寻址：PC=对IR的计算结果，下条指令地址由当前指令产生；

跳跃寻址与当前指令有关，且可能有多种，故通常显示地用地址码表示；

下条指令形成时间：

二、数据寻址方式

寻址方式识别：译码

地址码格式：

按照OPD存放位置的不同，大致有以下七种寻址方式（以单地址指令为例）：

 1、OPD存放在REG中

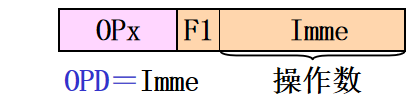

      i）立即寻址方式

          OPD存放在指令REG中，地址参数为OPD本身；

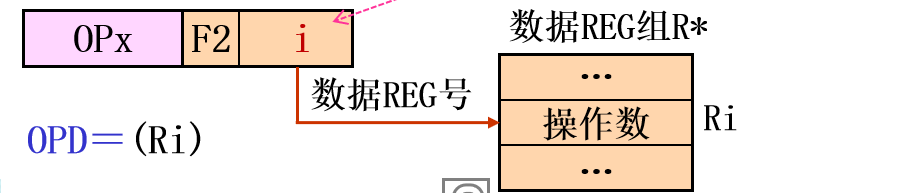

      ii）寄存器寻址方式

          OPD存放在数据REG中，地址参数为数据REG编号；

2、OPD存放在MEM中

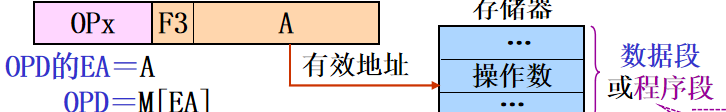

      iii）直接寻址方式

          OPD存放在MEM中，地址参数为OPD的EA；

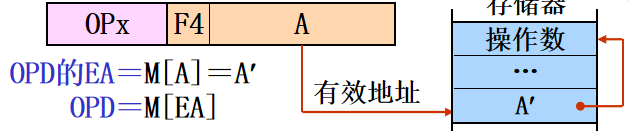

      iv）间接寻址方式

          OPD存放在MEM中，地址参数为存放OPD的EA的EA；

因需要多访存一次，故使用较少，是用于**p的情况

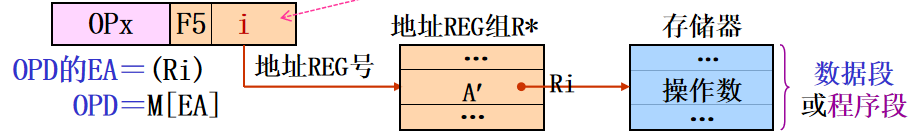

      v）寄存器间接寻址方式

          OPD存放在MEM中，地址参数为存放EA的地址寄存器编号；

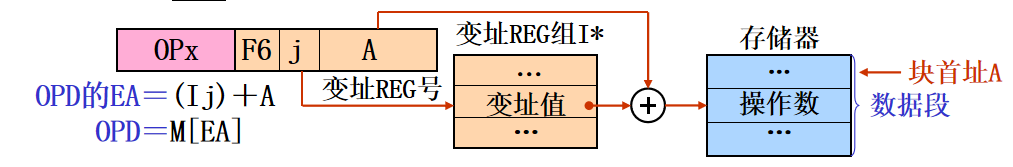

      vi）变址寻址方式

          OPD存放在MEM中，地址参数为变址REG编号以及形式地址（基准地址）；

特点：适用于数据块的访存（例如数组array[]）

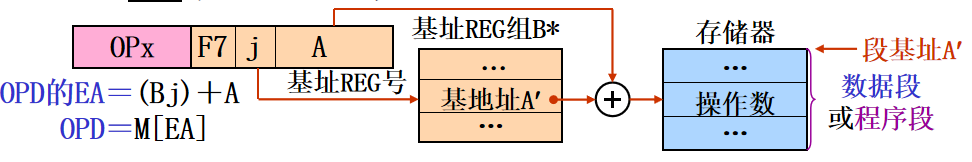

      vii）基址寻址方式

          OPD存放在MEM中，地址参数为基址REG编号以及形式地址（偏移量）；

特点：适用于程序段的管理；

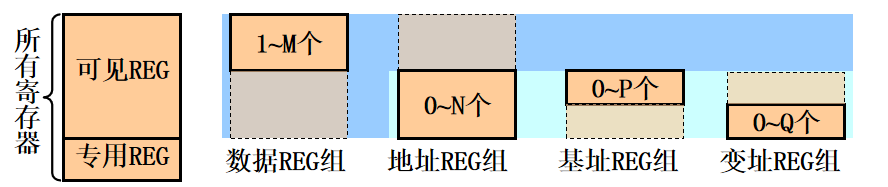

寄存器的常见组织：

（1）变址寄存器，基址寄存器常为地址寄存器的子集；

（2）数据寄存器与地址寄存器常混用，称作通用寄存器（GPR）

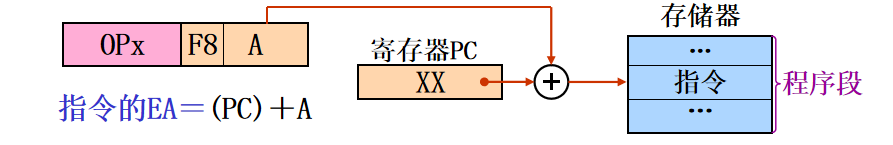

      viii）相对寻址（只有指令能使用该种寻址方式）

          指令放在MEM中，地址参数为形式地址（偏移量），基准地址隐含在PC中；

注意：A为有符号数，因为指令进行跳跃寻址时可以往前跳跃；通常基址寻址与变址寻址的A为无符号数（由ISA指定）

隐含寻址方式：无地址码，地址形成方式由操作码隐含指明

比如OPD恒为定值，R0<-（R0）+1中的1；（可变常数不能隐含，采用立即寻址方式）

又或OPD在栈顶或者固定的REG中，例如返回指令，顺序寻址等
