论文分享 《Timing Side-channel Attacks and Countermeasures in CPU Microarchitectures》

Attack 概述

传统攻击（CONVENTIONAL ATTACKS）#

在传统攻击中，Attacker/Receiver 通常：

• 与 Victim 共享硬件资源 （比如说 LLC，BP，Prefetcher 等）
• 可以观察，改变微架构状态

传统攻击可分为：

• 侧信道攻击：Attacker 从 Victim 无意间泄露出的信息 中复原 Secret。
• 隐信道交流：读者可能会疑惑，为什么不说“隐信道攻击”呢？因为在隐信道中，Sender 和 Receiver 相互协作，通过微架构状态的改变进行交流。隐信道的情境下，两个实体更多的是交互，是“有意”的。

攻击步骤#

本文作者将传统攻击分为以下三步，如 Fig 1 所示：

1. 定位“漏洞”：该漏洞包括“代码漏洞”（vulnerable code gadgets），即与 secrect 相关的代码片段；也包括“硬件漏洞”，即 Attack 与 Victim 共享的硬件资源，Attack 通过改变与观察共享硬件资源的状态改变，从而执行攻击。

2. 观察微架构状态变化：在定位“漏洞”之后，Attacker 需要确定与 Victim 的“冲突域”（collision domain），该“冲突域”会对 Victim 的执行过程造成影响，从而改变微架构状态。
   读者或许对“冲突域”这个概念有些困惑，比如说某一个 Cache Set，Attacker 和 Victim 都要占用，那么这个 Cache Set 就是冲突域。同样的， TLB，Prefetcher 等各种硬件资源都会具有类似于 Cache 的结构，因此这些硬件资源也会存在“冲突域”。

3. 恢复 Secret 信息： 通过观察微架构的状态变化，Attacker 可以获知 Victim 的内存访问“模式”（pattern），从而可以恢复 Secret 信息。

传统侧信道攻击#

传统侧信道攻击可分为基于 Cache 的攻击和不基于 Cache 的攻击。

基于 Cache 的传统攻击#

如 Table 1 所示，本文作者根据攻击类型、攻击条件对现有的基于 Cache 的攻击方法进行了分类，并总结了它们的攻击目标。

1. 攻击类型

   • Eviction： 基于“驱逐”的攻击中， Attacker 需要用自己的代码或数据“驱逐”Cache Set。
   • Control：基于“控制”的攻击中，Attacker 需要和 Victim 共享内存，然后 Attacker 可以使用 clflush 或 prefetch 指令控制 Cache Set 的状态。

2. Cache 状态

   • Tag State：即 Cache Line 的 Tag 状态
   • Metadata State：“元数据”状态包含 cache coherence metadata (e.g., MESI [1]) and replacement metadata (e.g., LRU [2])

非 Cache 的传统攻击、#

除了 Cache 之外，FPU，AVX，TLB，BTB等也可利用从而进行攻击。

Cache 和这些硬件资源的共同点是，它们都被 Attacker 和 Victim 所共享。

隐信道交流#

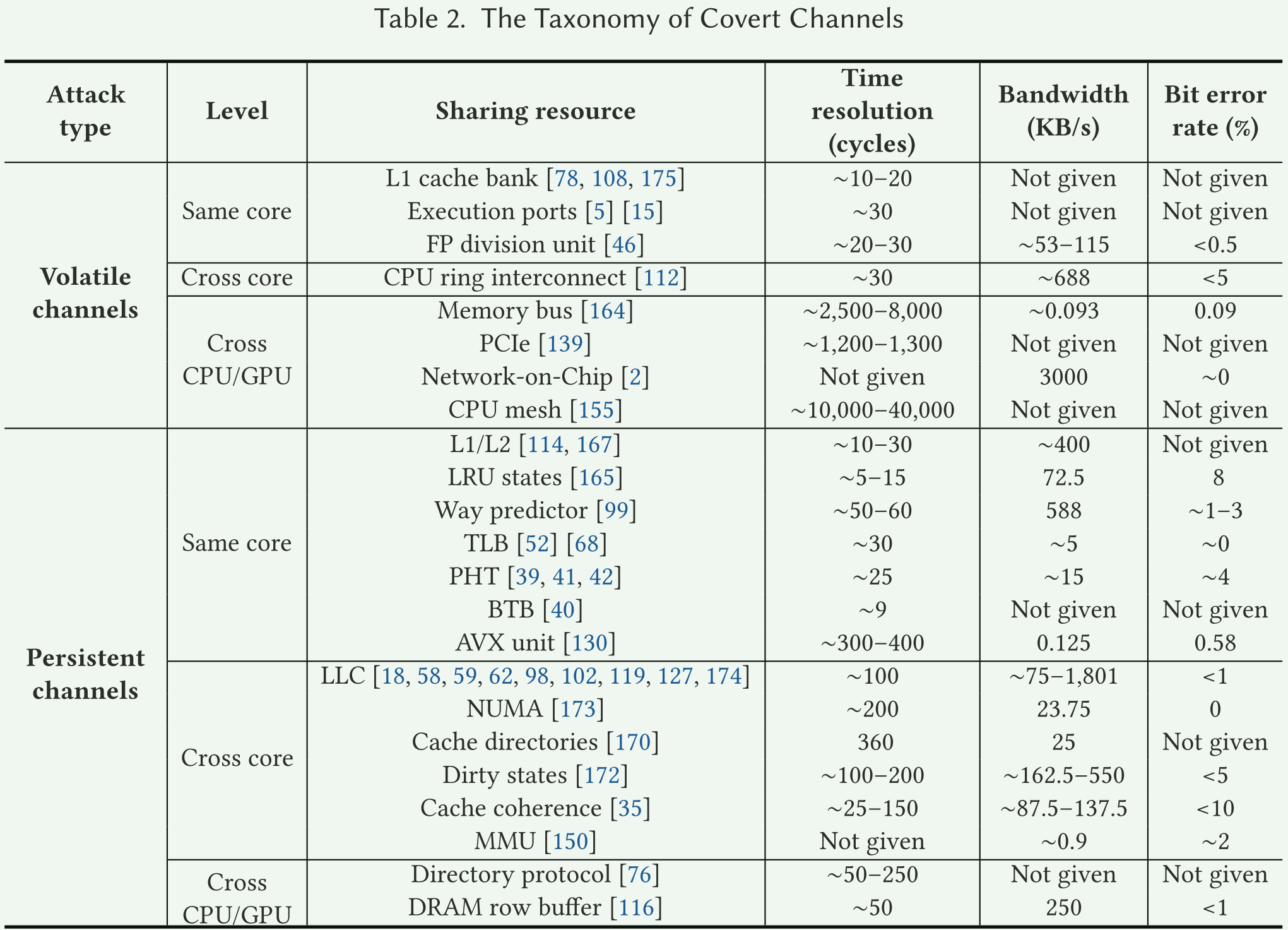

如 Table 2 所示：

• 易失性通道（Volatile Channel）在使用后不会在微体系结构中留下任何踪迹。在这种情况下，Sender 和 Receiver 必须同时执行，以争用硬件资源。易失性信道的根本原因是共享资源的有限带宽。
• 持久的通道（Persistent Channel）在微体系结构状态中留下持久的足迹。持久通道的根本原因是共享微体系结构资源的存储空间有限。

下面介绍两个读者在阅读论文的过程中经常遇到的概念：

• Time Resolution（时间分辨率）：是指共享资源的状态变化引起的时间差。例如，传输“0”和“1”可能花费不同的时间。很明显，Time Resolution 越大，Receiver 获取信息的成功率越大，但是信息的传递效率越低。
• Bandwidth （带宽）：是指单位时间内传输数据的能力。

瞬态执行攻击 （TRANSIENT EXECUTION ATTACKS）#

瞬态执行攻击中，攻击者通常：

• 在用户权限下执行“恶意代码片段”。
• 不能操纵 Victim 的控制流或内存。

攻击步骤#

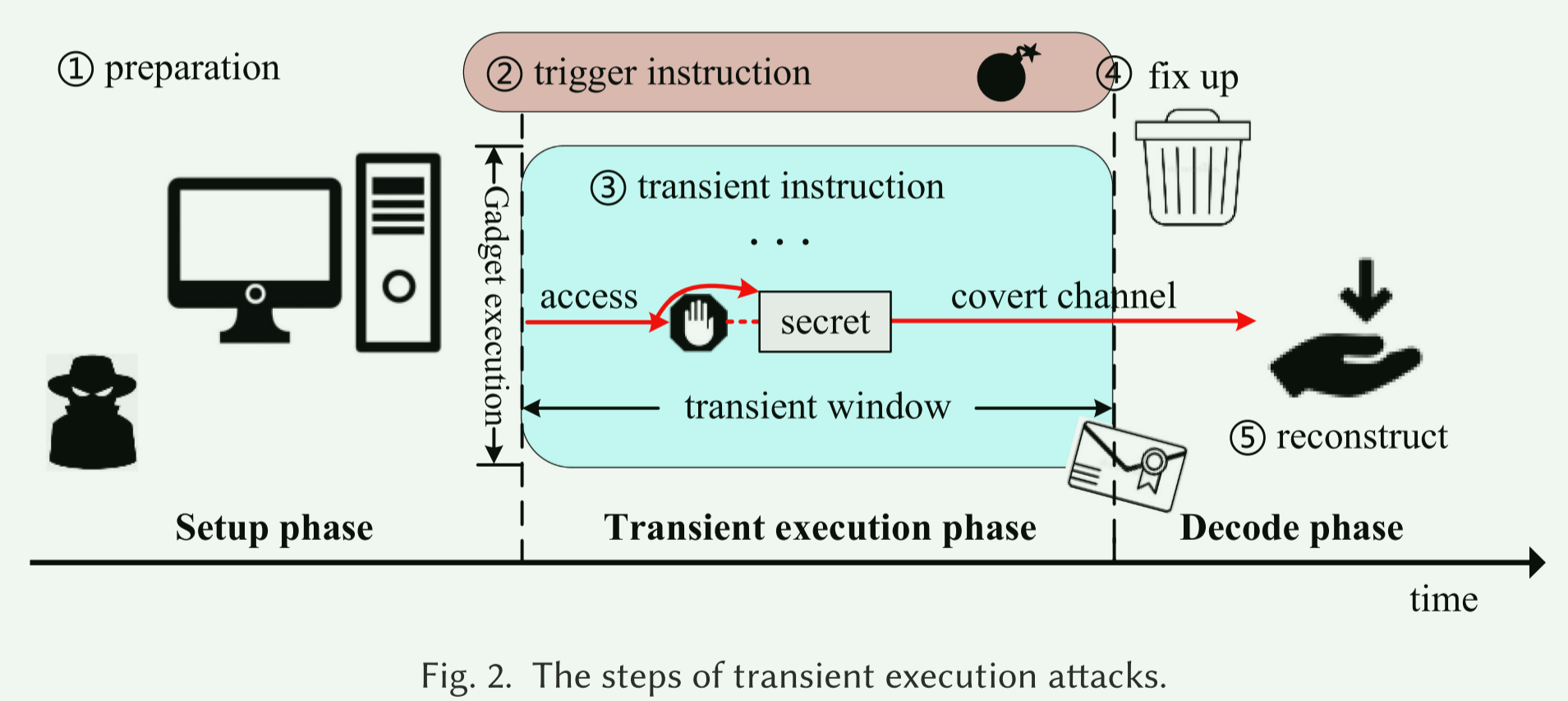

瞬态执行攻击中，攻击步骤如 Fig. 2 所示。

• 准备：确定攻击目标并初始化相应条件。
• 瞬态执行：执行 tigger 指令，从而触发 transient 指令的执行。
• 恢复信息，根据 transient 指令在微架构上留下的踪迹来huifu Secret。

Speculation-based Attacks#

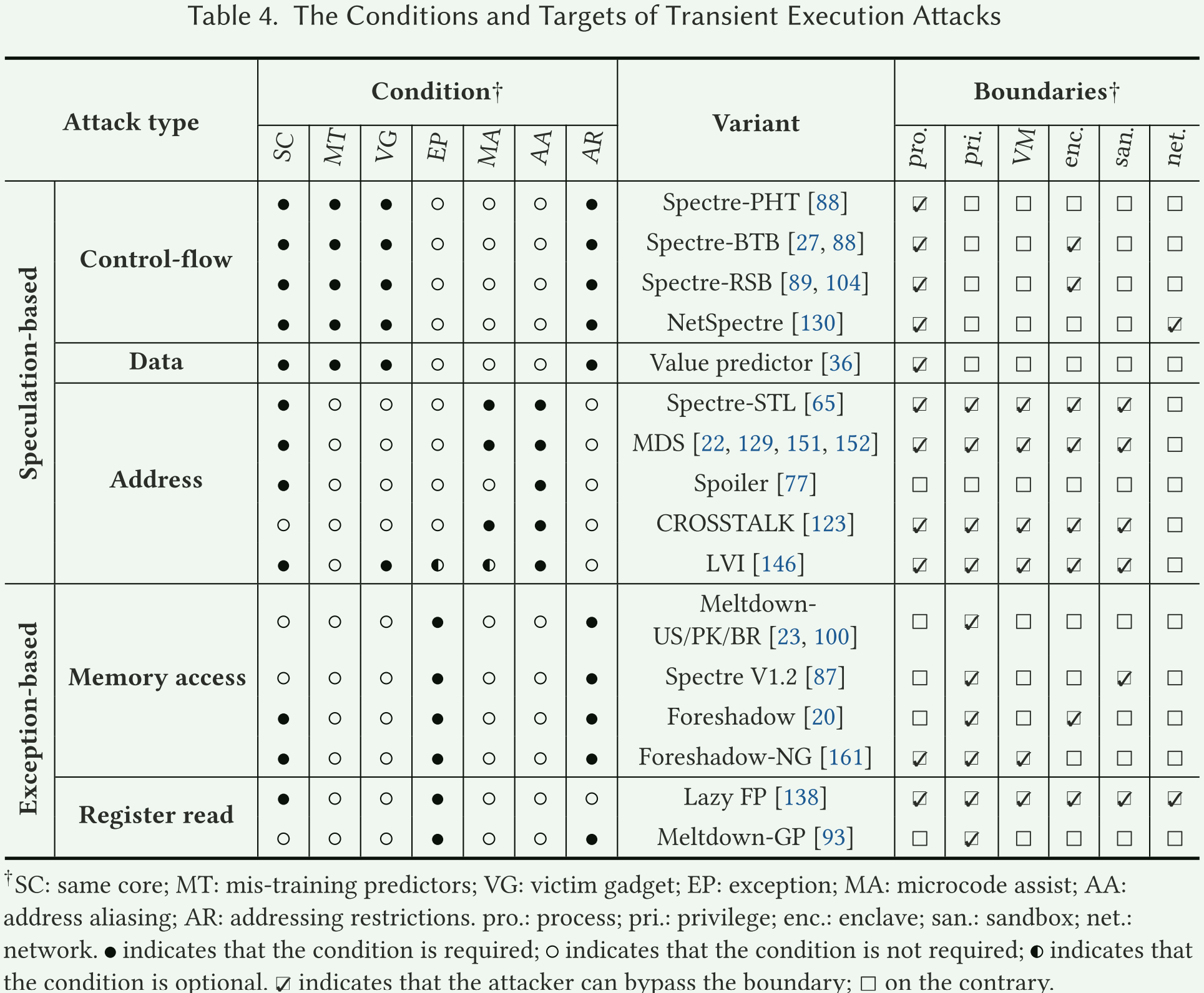

如 Table 4 所示，基于推测执行的攻击可分为以下三种类型：

• Control-flow：当遇到分支指令时，CPU 根据分支预测其选择最可能的那条分支。
• Data：诱导 Victim 使用错误数据执行指令【3】。
• Address：CPU 使用 Store Forward 优化来执行攻击。

Exception-based Attacks#

基于 Exception 的攻击也可以说成是 Meltdown 类型的攻击。该类型的攻击可分为两种类型：

• Memory access: 违反内存访问权限触发异常。
• Register read: 访问寄存器触发异常（FP 寄存器，MSR 寄存器）。

Countermeasure 概述

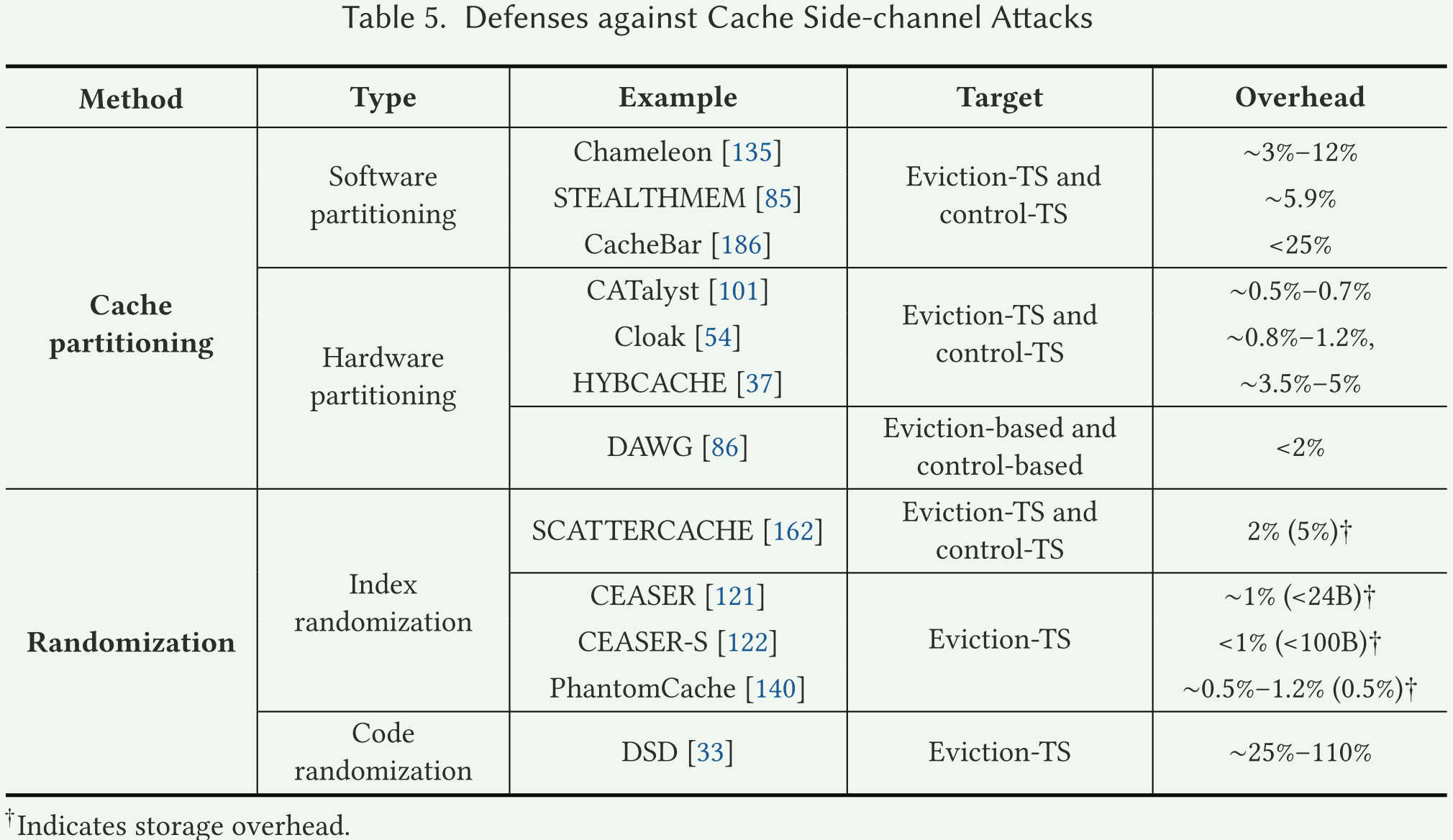

针对传统攻击的防御#

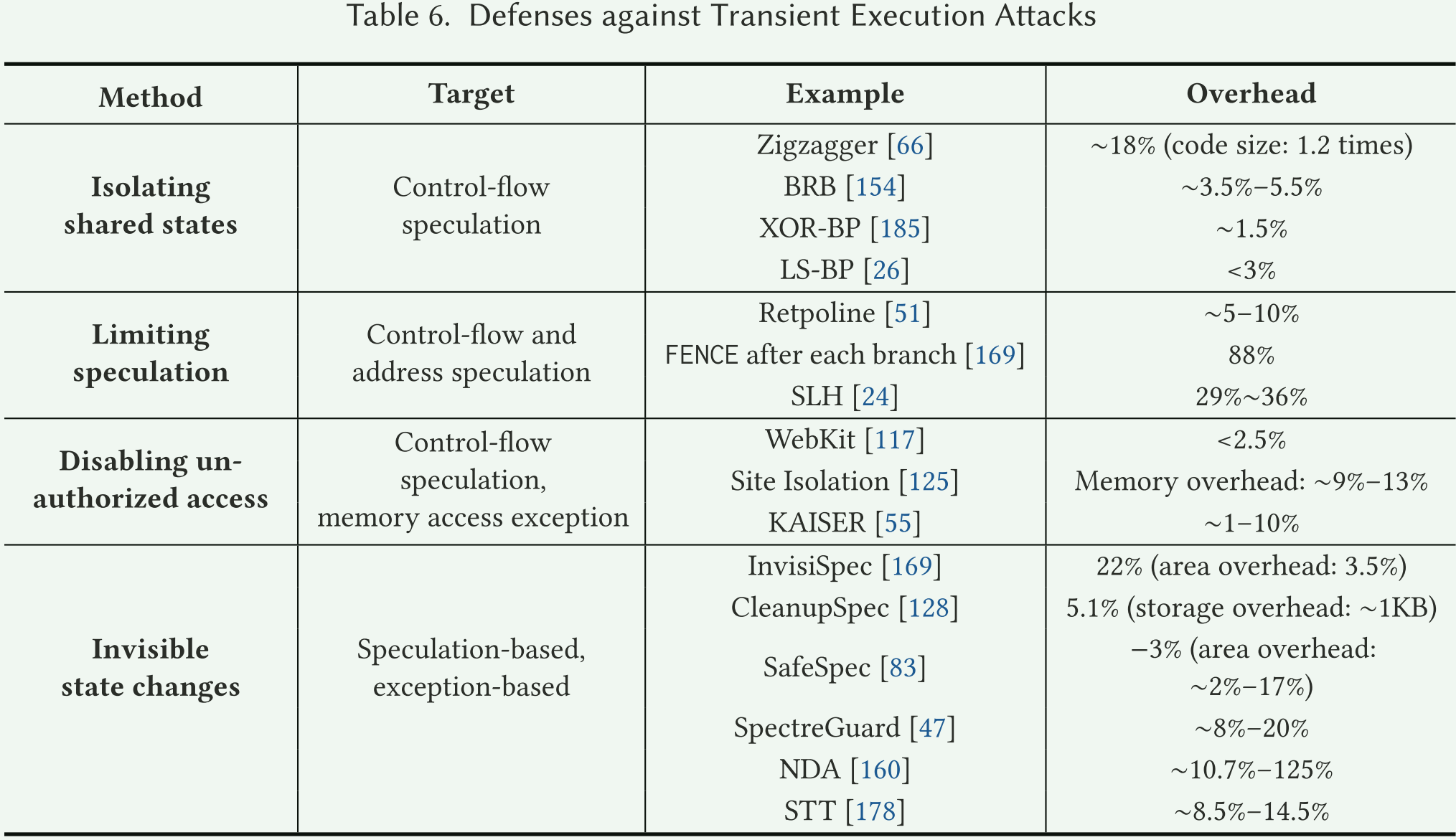

针对瞬态执行攻击的防御#

未来研究方向

本文作者提出了几种未来的研究方向：

• 增强现有攻击的某些指标，比如说传输率和时间分辨率。
• 探索更通用的攻击环境，因为攻击的条件越苛刻，攻击的应用范围越小，成功率也更低。未来的研究可以集中在开发需要更少的特殊指令和共享资源的攻击，放松对平台和执行环境的要求。
• 发现新的攻击 Surfaces，不管是从攻击条件，攻击场景或是攻击模型。总之，寻找新的攻击的可能。

参考文献

【1】Yanan Guo, Andrew Zigerelli, Youtao Zhang, and Jun Yang. 2022. Adversarial prefetch: New cross-core cache side channel attacks. In S&P, 1458–1473.
【2】Wenjie Xiong and Jakub Szefer. 2020. Leaking information through cache LRU states. In HPCA, 139–152.
【3】Shuwen Deng and Jakub Szefer. 2021. New predictor-based attacks in processors. In DAC, 697–702.
