论文分享 《BUSted!!! Microarchitectural Side-Channel Attacks on the MCU Bus Interconnect》

研究现状 & Motivation

以往的侧信道攻击的研究工作大部分都集中在CPU上，对于广泛存在的嵌入式设备（MCU）的关注却微乎其微。本文作者认为，造成这种现象的原因是MCU的简单结构以及缺少虚拟内存的支持。因此，以往的研究人员难以对MCU进行微架构侧信道攻击。
本文作者观察到，若MCU中多个BS（Bus Main）访问同时访问同一个Secondary，被仲裁逻辑延迟访问的那个Master会产生细微的时序差异。鉴于此观察，本文作者提出了第一个基于MCU总线互联的侧信道攻击方法，并成功地窃取的“智能门锁”的4位PIN。

背景

总线冲突#

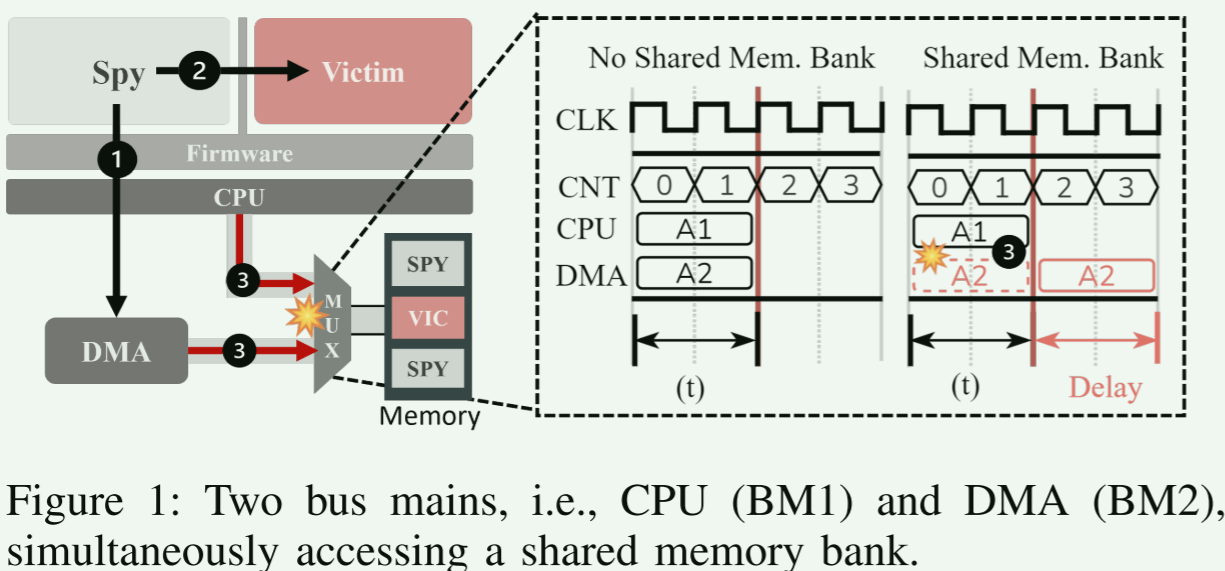

我们先来看Figure 1：

• CPU和DMA同时访问不同的Secondary，此时没有总线冲突发生。
• CPU和DMA同时访问相同的Secondary，此时会产生总线冲突，总线仲裁逻辑将DMA的执行延迟一段时间执行。

漏洞代码#

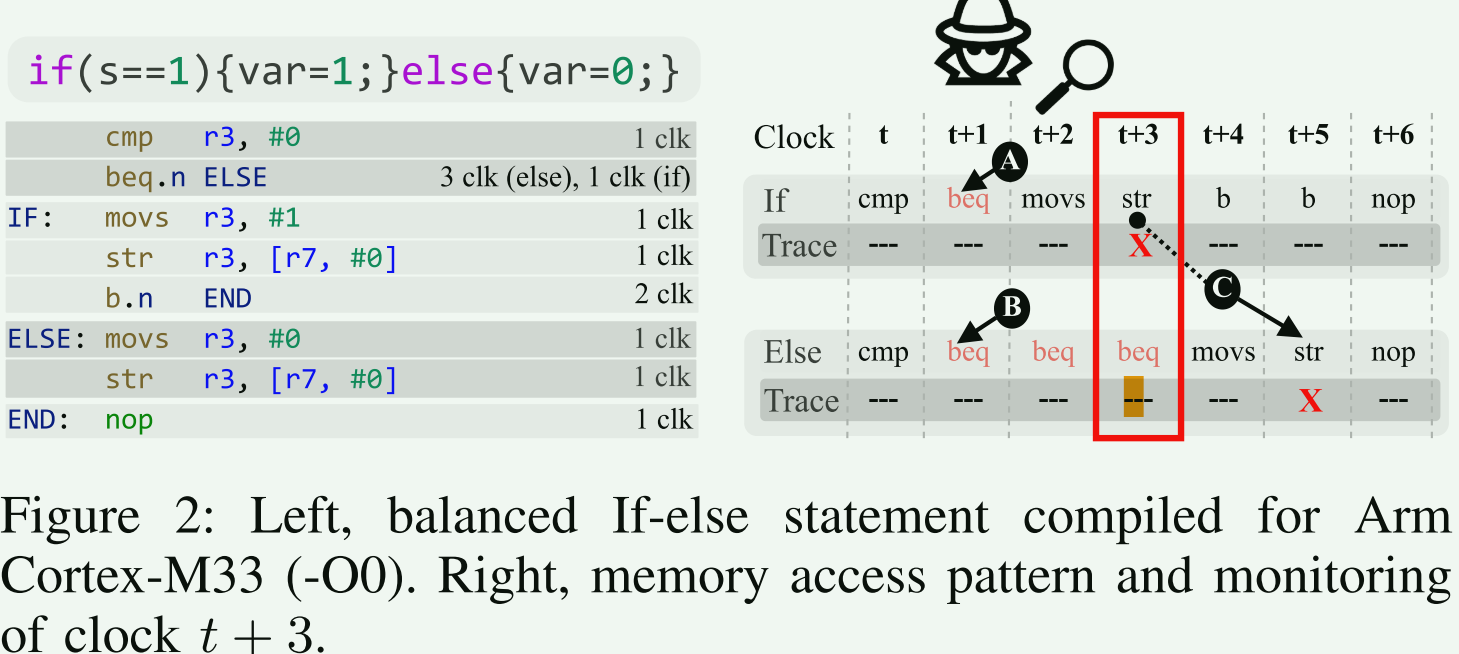

从Figure 2中可以看出if路径与else路径的执行取决于s的值。从汇编层面来说，beq指令的执行与否取决于s的取值。

假设cmp指令在t时刻执行：

• 若beq指令不发生跳转（需要1周期执行），str指令将在t+3时刻执行。
• 若beq指令发生跳转（需要3周期执行），str指令将在t+5时刻执行。

综上所述，str 指令在何时执行依赖于 s 的取值。

BUSted 攻击

假设我们要攻击的 Victim 具有如 Figure 2 所示的代码结构，str 要访问的内存bank为B。那么我们在 t+3/t+5 时刻让 DMA 访问B，即人为制造总线冲突，然后再采取某些手段检测是否真正发生了总线冲突。从而可以得到 s 的取值。

攻击概述#

Profiling 阶段#

Profiling 阶段的目的是获取 Victim 运行的内存访问踪迹 $T_{m\ast n}$。在 Exploitation 阶段，Attacker 可利用 $T_{m\ast n}$ 来确定 Victim code 的开始时间点。

在确定要进行攻击的应用后，Attacker 首先手动分析该应用的源代码，确定依赖 Secret 的代码片段 Vc（Victim code），并确定 Vc 的所有可能的执行路径 $X_i(i=1,2,3,...)$。

然后，对于每一条执行路径 $X_i$，Attacker 检测应用运行过程中的每一个时钟周期是否发生了内存冲突。注意，Attacker 每次只能检测一个时钟周期，因此，为了确定 Victim 应用的完整内存访问踪迹，Victim 应用需要运行多次。

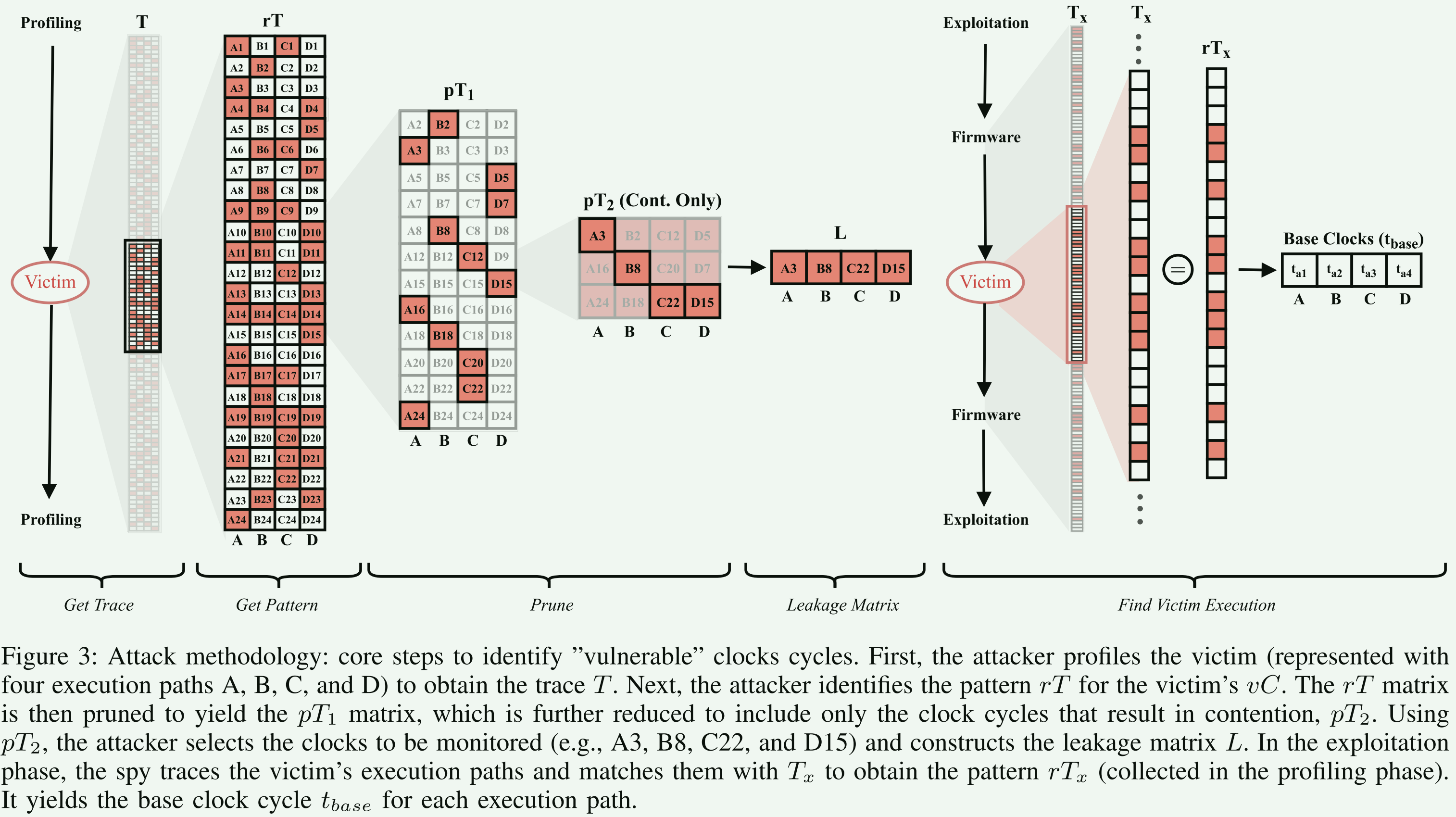

Figure 3 的 $T_{m\ast n}$ 矩阵中，每一列代表这 Victim code 的一条执行路径，每一行代表一个时钟周期。其中，红色的块表示当前周期存在内存冲突，即 Victim 应用会访问内存。

因为 victim code 只占 victim 源代码的一小部分，Attacker 需要手动分析 T 矩阵来确定 Victim code 的踪迹位置，从而得到矩阵 rT。

从 rt 中选择当前时钟周期只有一条路径发生内存冲突的那一行组成矩阵 pT1。

注意，上述操作皆是 Attacker 手动线下执行的。

读者可能有疑问，获取 $T_{m\ast n}$ 矩阵的一列需要运行 Victim 应用 $M$ 次，难道每次运行的情况都一样吗？答案是每次运行的情况都是一样的。与 CPU 不同， MCU 的结构十分简单，因此不会出现任何意外情况。

Exploitation 阶段#

现实情况下，Victim 运行在 Firware 之上，因此需要确定 Vc 的真正执行时间点 $t_{base}$。

与 Profiling 阶段相同，首先获取 Victim 应用的内存访问踪迹，此时该踪迹也包含 Firmware 的运行踪迹。然后该踪迹和 $T_{m\ast n}$ 进行匹配，得到 Vc 运行的所有时刻 $t_{base}$。

有了 $t_{base}$ 和上图中的矩阵$L$之后，Attacker 便知道何时进行产生内存冲突，从而检测是否发生了冲突。

注意，上述获得 $t_{base}$ 的操作是 Attacker 手动线下执行的。

Hardware gadget#

在前面攻击流程的阐述过程中，读者可能会疑惑：

• 怎样在特定时刻制造总线冲突？
• 怎样确定在某一时刻是否发生了总线冲突？

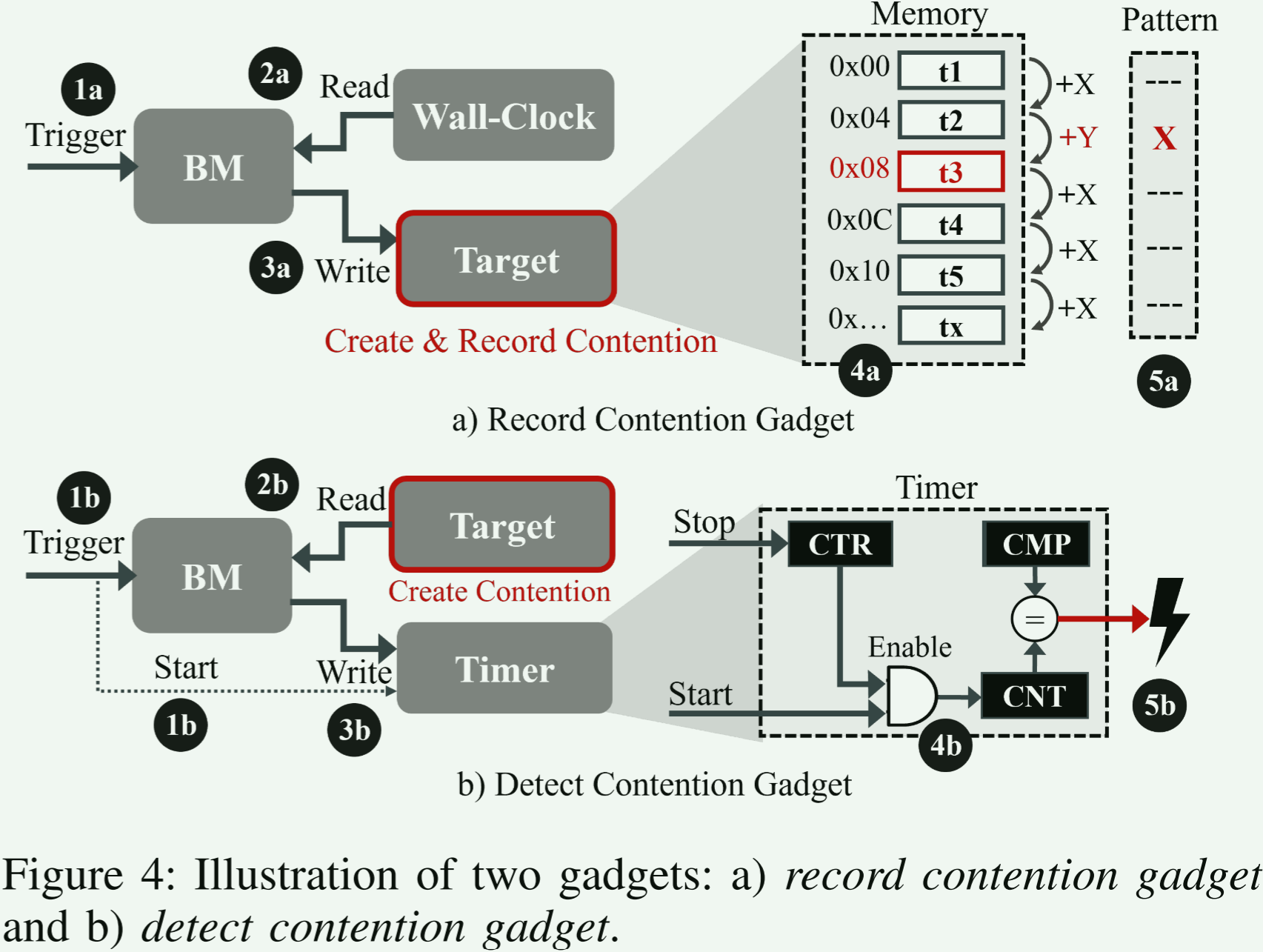

针对于这两个问题，本文作者提出了 Hardware gadget 的概念(如 Figure 4 所示)，即让硬件来完成这些工作。

（有一说一，论文中的 hardware gadget 读了好几遍了，还是不明白怎么实现的。I'm ANGRY!!!）

攻击 ”SMART LOCK“

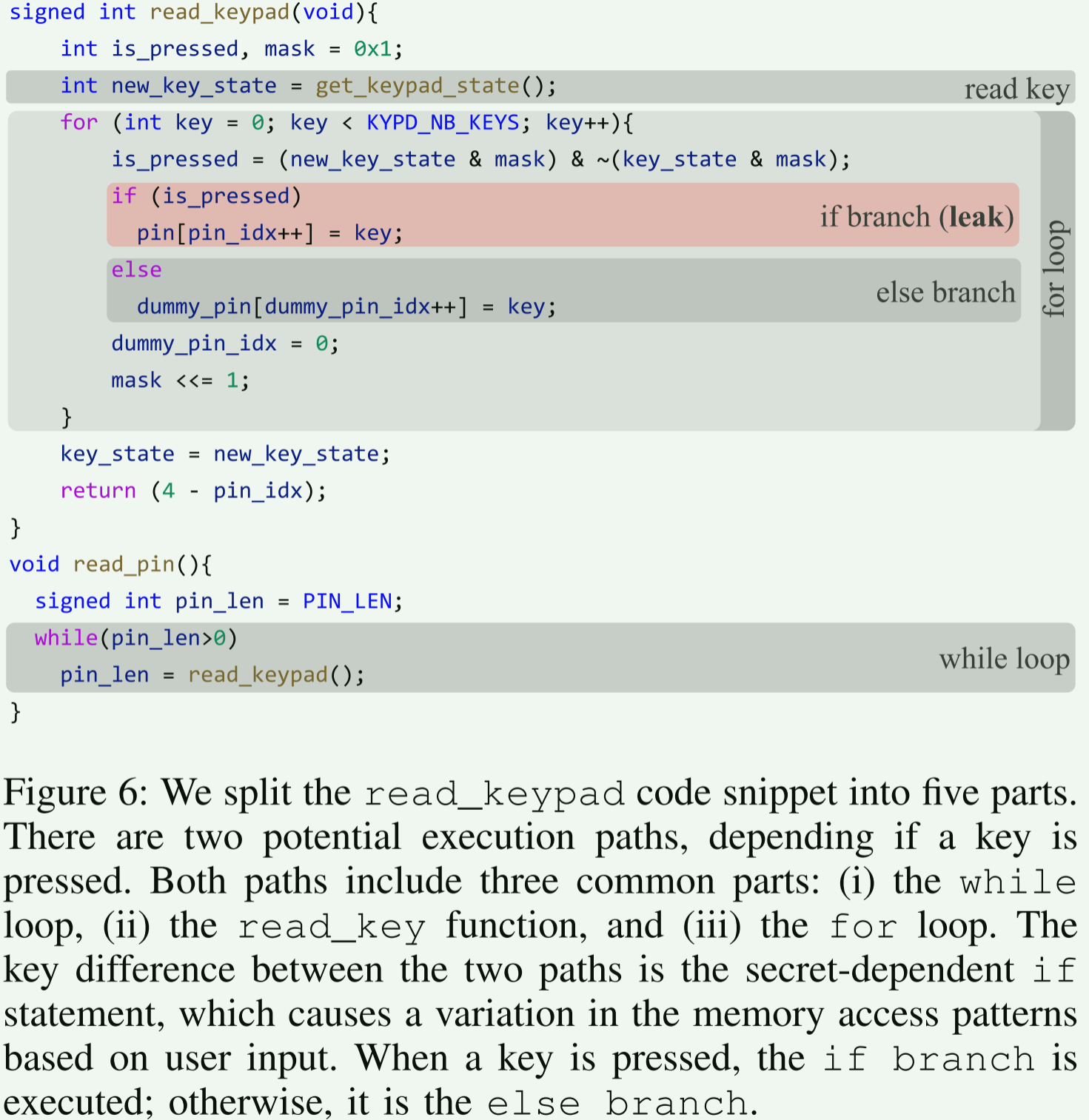

如Figure 6所示，smart lock 的漏洞代码和 Figure 2 中的代码形式类似。本文作者成功的窃取了该 smart lock 的 PIN。

不过很明显的是，作者没有对其他的应用进行攻击实验，或许是具有这样代码的应用实在是太难寻找了。‘

缓解措施

作者提出几点缓解措施：

• 避免写出”依赖秘密“的代码 （很明显这不太现实）
• victim 执行时禁掉 DMA （很明显这也不太现实，太损害性能了）
• 修改仲裁逻辑，赋予 DMA 更高的优先级 （很明显也不太可能，文中也提到了，完全可以进行 CPU 拒绝服务攻击）
• 在 victim 执行过程中添加随即延迟 （这个要求 MCU 具有随机数发生器）

BUSted 的不足之处

1. BUSted 攻击与目标应用“耦合度”太高了，几乎它的每方面都是为了“Smart Lock”定制的。
2. BUsted 攻击的实现需要大量线下的手动工作，比如说 rT 和 Tbase 等。

但是，BUSted 攻击的核心思路（根据内存访问指令的偏移来确定 Secret）值得借鉴。
