11.15业务建模

欲建设一个公司MES系统，目前已经完成了需求分析阶段的工作。功能需求均使用用例进行描述，其中用例“报工”的详细描述如下。

参与者：员工。

典型事件流：

1．员工扫个人二维码进行身份验证；

2．员工查看当天任务，扫描生产批次二维码获取产品信息及工艺。

3、根据生产任务及产品信息取物料，扫物料二维码进行物料出库。

4．取出生产所需物料后，员工扫描设备码开始生产。

5．生产任务完成后员工扫描生产批次二维码进行报工。将报工信息（员工id,产品id，生产工序，数量）记录到库中。用报工设备扫描所剩物料二维码，将所剩物料上传系统。

6.质检，报工完成后，将当天生产产品交给质检人员进行质检，第二天质检人员检验，扫描二维码更新产品状态，若合格，则进入下一道工序；若不合格，系统记录，追责生产员工，并返回上一道工序。

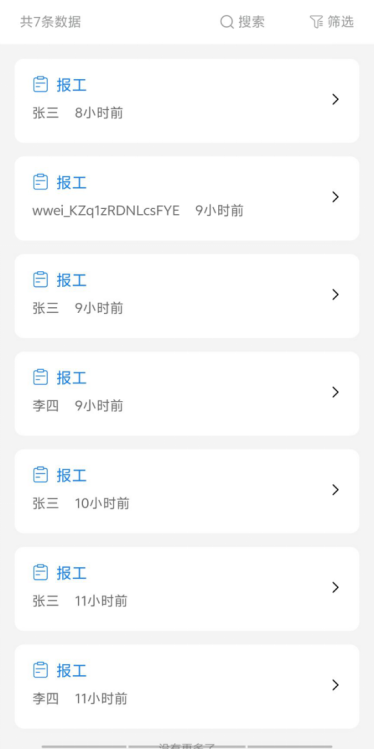

7.班长可扫描个人二维码查看报工记录。

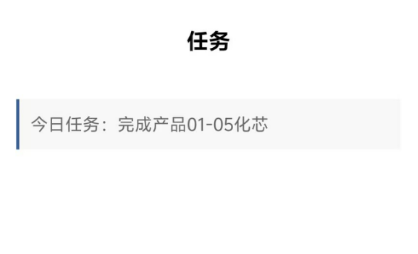

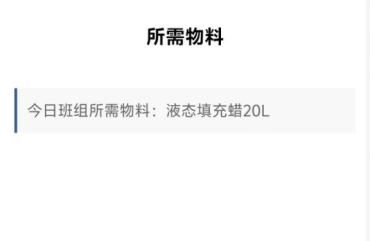

班长扫描个人二维码有四个菜单：今日个人任务以及车间任务、所需物料、员工报工





点击相应选项即可查看

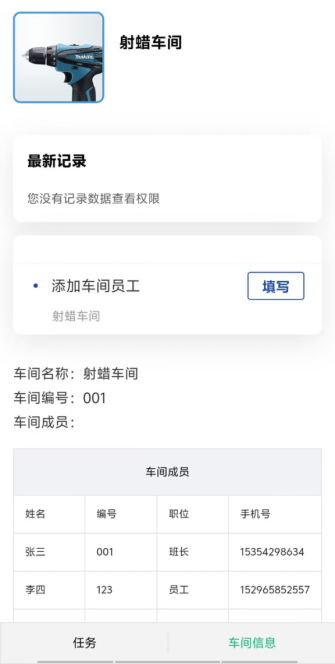

点击右侧进行员工管理

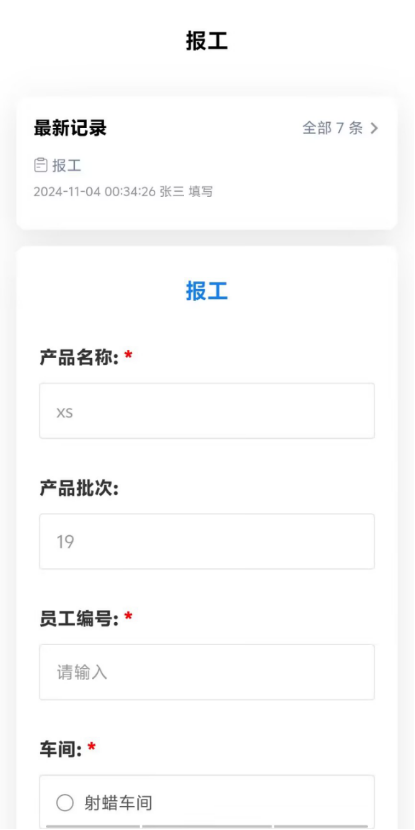

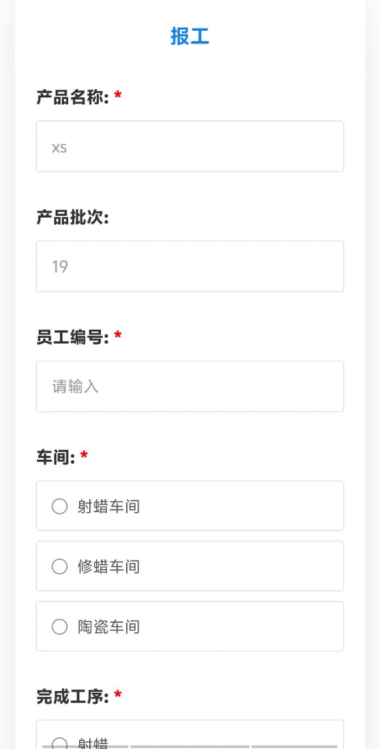

员工扫描生产批次二维码查看产品工艺信息，再扫描个人二维码查看今日任务，任务完成后再次扫描个人二维码进行报工。
