Air724UG开发板串口教程

1、前言

这块板子是毕业设计老师替选的，出自合宙。使用Lua5.1,包含部分外部lib包。

缺点：

1. 官方宣传的Luat合宙全系列通用，在Air724ug上是无法使用的

2. 该开发板使用Lua5.1，缺少了较多常用的Api，需要外部lib补充，往往也很难查询

3. 开发板型号多种多样，官方教程使用开发板往往和你的不同。如果你没有Pcb及电路经验，不推荐使用，因为你很有可能不知道怎么使用

4. 使用人少，出现问题较难搜索查询

优点：

1. 使用Lua作为语言（虽然是5.1）
2. 合宙包含LuaTask框架，非常易用
3. 官方的工具很好用，调试方便
4. 官方提供demo

2、内容

①开发板版本

本文使用Air724UG A13开发板，如下图

②电路查看

该开发板存在两个可使用的uart，分别为uart1，uart2。

在Air724UG的芯片中，使用uart需要给一个参考电平，而在开发板中，默认给uart电平为1.8v。

如果你的通讯串口不符合该电平有两种做法：

1. 使用开发板提供的串口电平转换电路（该开发板只有一个）
2. 外搭串口电平转换电路

针对于1，我们看一下电路图：

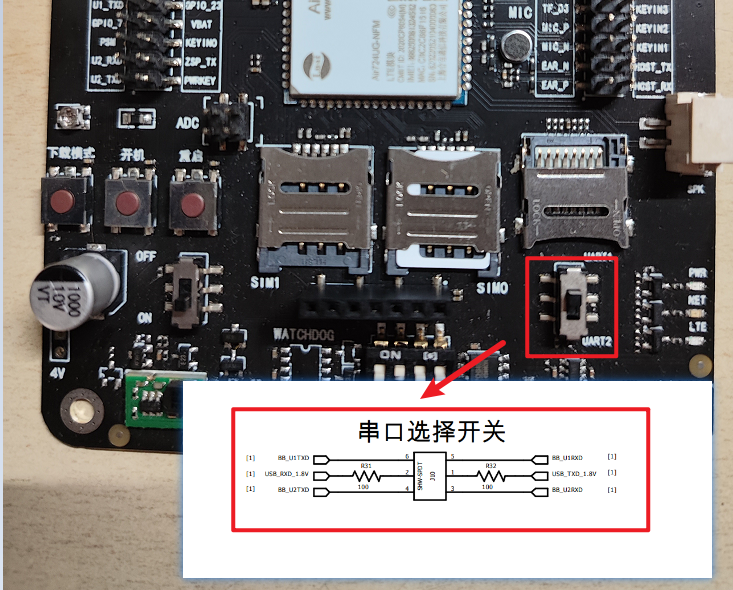

首先uart1,2串口电平1.8v连接串口选择开关：

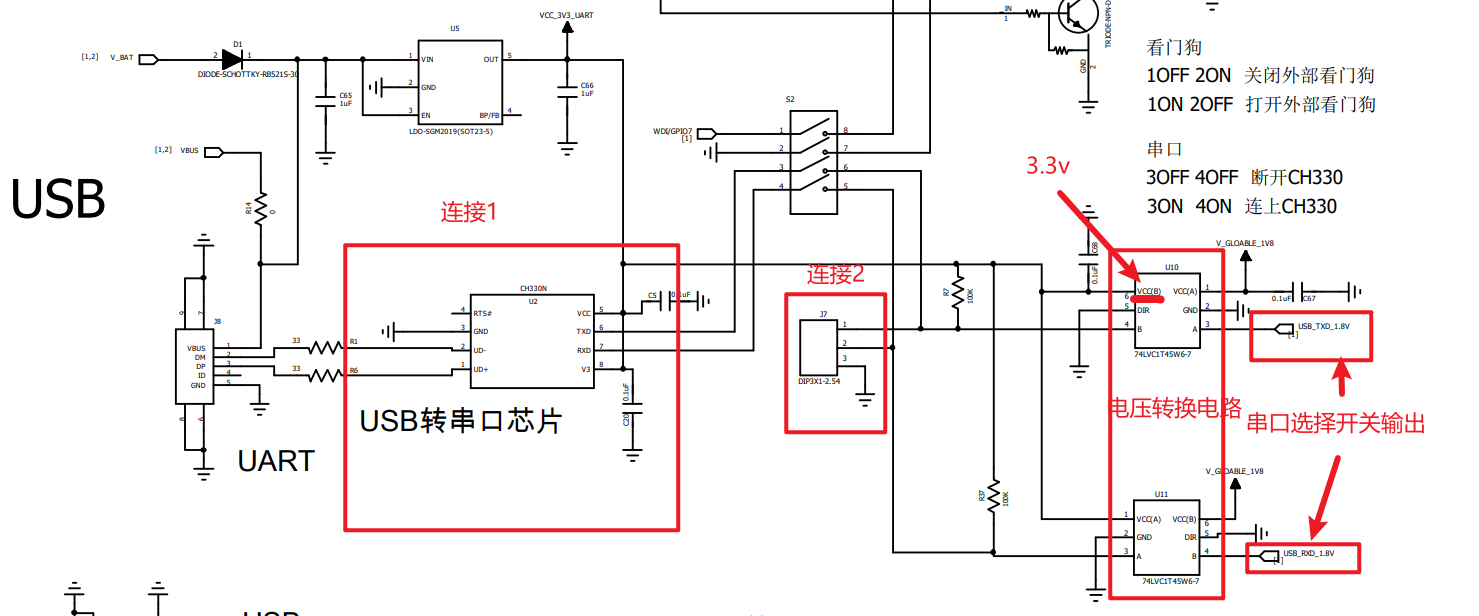

下面继续往下看，下图从右向左看：

首先串口选择的uart，输出进入电压转换电路，电压转化电路的vcc连接3.3v，故该电路实现3.3v与1.8v转换。

转换电路左侧，连接有两个方向。连接1为：ch330，连接2为：DIP3X1-2.54（即为我们自行焊接的三个排针）

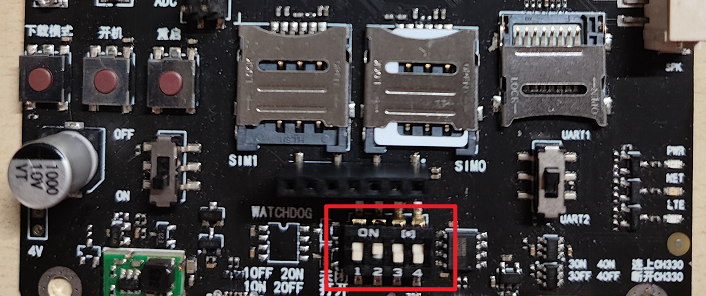

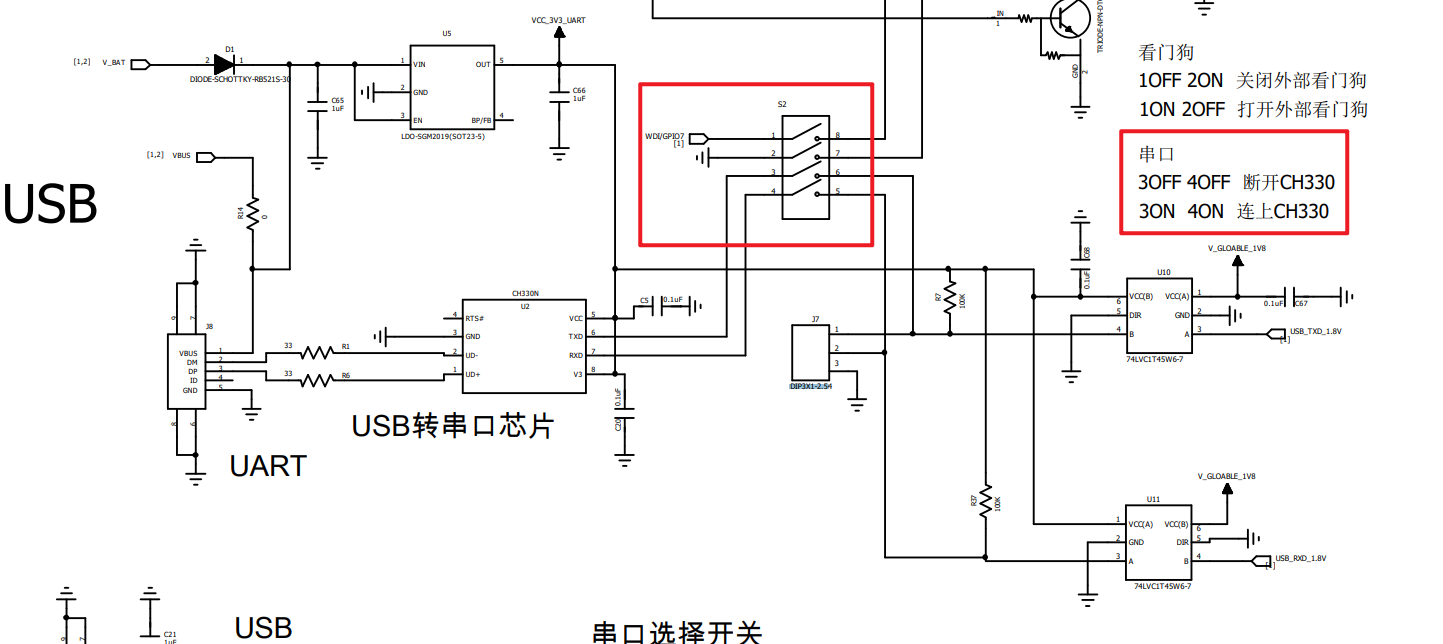

这两个连接，通过开关进行选择：

当3,4ON，则CH330打开，micro usb通路（可以进行电脑的调试通信）

当3,4OFF，则CH330关闭，micro usb断路

DIP3X1-2.54是默认连接的，使用时连接，不使用时自己断开杜邦线，如果进行通讯建议关闭CH330，以免产生影响。

③Demo

3,4ON，使用micro usb连接电脑测试

或者使用外部的3.3v串口进行通讯，连接自行焊接的排针：GND，TX，RX

myuart.lua:

module(..., package.seeall)
require "utils"
require "pm"
-- 串口的序号，本次测试程序用的是第一个串口，ID数值为1
local UART_ID = 1
-- 串口定时处理数据，每100毫秒处理一次数据。一旦收到的新的数据立刻发送回去
local function taskRead()
    local dataBuffer = ""
    local frameCnt = 0
    while true do
        -- 设置读取到结束符或者阻塞时发送数据
        local receiveData = uart.read(UART_ID, "*l")
        -- 如果没有收到数据
        if receiveData == "" then
            if not sys.waitUntil("UART_RECEIVE", 100) then
                -- 判断现在的数据是否为空
                -- 数据不为空
                if dataBuffer:len() > 0 then
                    write(dataBuffer)
                    dataBuffer = ""
                end
            end
        else
            dataBuffer = dataBuffer .. receiveData
        end
    end
end

function write(data)
    uart.write(UART_ID, data .. "\r\n")
end
-- 保持文件处于唤醒状态
pm.wake("myuart")
-- 注册接收数据
uart.on(UART_ID, "receive", function()
    sys.publish("UART_RECEIVE")
end)
-- 串口配置
uart.setup(UART_ID, 115200, 8, uart.PAR_NONE, uart.STOP_1)
-- 启动串口接收数据任务
sys.taskInit(taskRead)

main.lua:

PROJECT="UART"
--版本号
VERSION="1.0.0"
--载入系统文件
require"sys"
--载入串口实现文件
require"myuart"
--启动系统框架
sys.init(0, 0)
sys.run()
