【Unity Shader实战】卡通风格的Shader（二）
写在前面
本系列其它文章：
好久没写博客了，一定是由于课程作业比較多，一定不是由于我懒，恩恩。
三个月曾经。在一篇讲卡通风格的Shader的最后。我们说到在Surface Shader中实现描边效果的弊端。也就是仅仅对表面平缓的模型有效。这是由于我们是依赖法线和视角的点乘结果来进行描边推断的，因此，对于那些平整的表面，它们的法线一般是一个常量或者会发生突变（比如立方体的每一个面）。这样就会导致最后的效果并非如我们所愿。例如以下图所看到的：
因此，我们有一个更好的方法来实现描边效果，也就是通过两个pass进行渲染——首先渲染对象的背面，用黑色稍微向外扩展一点，就是我们的描边效果。然后正常渲染正面就可以。
而我们应该知道，surface shader是不能够使用pass的。
在这篇里，我们就会学习怎样使用Vertex & Fragment Shader来实现上述的过程。非常显然。这样的一个过程包括了两个步骤——描边和正常的渲染。

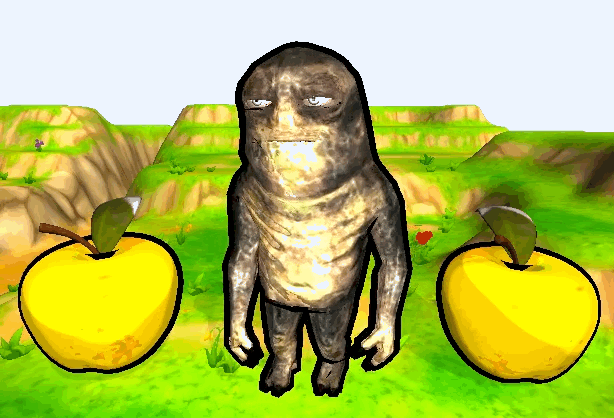

最后的效果例如以下：
实现描边
在上一篇里，我们使用了边缘高光来实现描边。而这篇里，我们将使用一个单独的pass来得到一个更好的效果。这里说的“更好”指的是以下几个方面：
- 首先是对平整表面的适应性。如上面正方体的样例，这样的方法仍能够得到期望的效果；
- 并且这样的方法能够不破坏正面模型的逼真度。也就是说正面模型能够全然不受影响。与之产生对照的是上一篇中的方法，使用边缘光照来实现的描边效果会影响到正面模型的表面，即正面模型也会有强烈的描边效果，而这往往不是我们所期望的。
因此，这个pass的第一个步骤就是剔除正面部分：
Cull Front
Lighting Off我们先来看frag函数，因此它的工作非常easy！
就是输出黑色啦~当然假设你的描边不想要黑色能够在这里改写。
float4 frag(v2f i) : COLOR
{
return float4(0, 0, 0, 1);
} 然后，我们继续计算vert函数部分。我们将会沿着顶点的法线方法向外扩张该点来模拟描边。因此，我们须要在以下的结构体中声明position和normal属性：
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f
{
float4 pos : POSITION;
};接下来。我们定义一个范围在0到1之间的_Outline的变量来控制描边的宽度。最后。vert函数例如以下：
float _Outline;
v2f vert (a2v v)
{
v2f o;
o.pos = mul( UNITY_MATRIX_MVP, v.vertex + (float4(v.normal,0) * _Outline));
return o;
}它的含义非常好理解：把原先的顶点位置v.vertex沿着v.normal的方向扩展_Outline倍后，再转换到投影平面上输出最后的屏幕位置信息。
效果例如以下：
为了暴露问题。我把描边的宽度调的比較高。那么，问题来了。大家能够看出来哪里不太对吧？没错，就是眼睛和嘴巴的地方。
为什么会有哪些非常大的黑色色块呢？这是由于眼睛和嘴巴是独立于身体之外的两个网格。它们各自使用了一个新的材质，而它们的深度关系是眼睛和嘴巴在身体的后面（被身体的皮肤包裹嘛），因此在渲染的时候身体的渲染输出像素会覆盖眼睛和嘴巴的部分，也包括身体的描边部分。也就是说身体的黑色描边会覆盖眼睛和嘴巴的正常渲染，而这不是我们所希望的。
一种暴力的解决方法就是直接关闭该pass的深度信息。即：
Cull Front
Lighting Off
ZWrite Off这样一来。这个pass的结果是不写入深度缓存中的，而后面仅仅要有其它材质要渲染该点的像素就会覆盖它。这样的效果例如以下：
那么，问题又来了。眼睛和嘴巴部分尽管对了，但小怪物的先后关系又乱了。即后面小怪物的身体挡住了前面小怪物的描边。而要解决问题，就要写入深度缓存。死循环了有木有！
事实上，这说明我们生成描边的方法须要改进。
我们回忆为什么会出现眼睛和嘴巴那样的错误，是由于我们把描边的宽度调的太大了。我们之所以会这么做（当然这里我是有益的。。。），是由于有时候一些相邻顶点的法线指向非常不同，而为了得到我们想要的感性宽度，我们不得不调整的非常大。而上述过程的实质事实上就是把背光面的模型放大了而已，我们能够理解成它实际相当于一个新的黑色模型。这样放大的太过分了会发生什么呢？就是穿透和遮挡了。
而正确的方法应该是，把顶点当成轮廓处理而不是一个真正的模型。也就是说，当我们观察背面的某一个顶点时，要把它的Z方向的值扁平化。那么描边的结果就会主要受X和Y方向的影响。因此，
扁平化背面
首先。我们要在视角坐标系中处理描边。
由于描边正是基于我们观察的角度而定的。因此，我们要把须要的变量都转换到视角坐标系下处理。这里面涉及两个变量——顶点的位置和顶点的法线。
顶点非常优点理，仅仅要使用UNITY_MATRIX_MV就可以。法线的转换麻烦一点，这是由于法线并非真正定义在模型坐标系中的。而是和它是正交的，我们须要使用ModelView转换矩阵的转置矩阵来把法线转换到视角坐标系中。原因能够看这里和这里。
因此。我们的工作包括以下几个步骤：
- 把顶点位置转换到视角坐标系；
- 把法线转换到视角坐标系；
- 把转换后的法线的z值扁平化，即使其是一个较小的定值，这样全部的背面事实上都在一个平面上；
- 按描边的宽度放缩法线，并加入到转换后顶点的位置上，得到新的视角坐标系中的位置；
- 把新的位置转换到投影坐标系中。
代码例如以下：
v2f vert (a2v v)
{
v2f o;
float4 pos = mul( UNITY_MATRIX_MV, v.vertex);
float3 normal = mul( (float3x3)UNITY_MATRIX_IT_MV, v.normal);
normal.z = -0.4;
pos = pos + float4(normalize(normal),0) * _Outline;
o.pos = mul(UNITY_MATRIX_P, pos);
return o;
}卡通化
后面这一部分没什么好解释的，和上一篇的方法一致。相同使用了简化颜色和渐变纹理来模拟卡通效果。
弊端
和上一篇里的方法比。这里的方法攻克了之前的两个弊端：一个是轮廓宽度无法精确保证，一个是对于法线突变的模型的不适应性。
但它也有自己的弊端。
最明显的就是。它无法和模型内部的褶皱加入轮廓。比如上面的小怪兽，仅仅有它最外层的边界才有轮廓线，但其内部的肥肉褶皱则无法体现。而这样的问题的解决方法。能够依靠第三种更高级的Shader来实现。详细请參见卡通风格的Shader（三）。
代码
我知道大家最想要的还是代码，上面非常多人直接略过。Sigh~
还是把完整的代码给出。代码有两种，一种使用了法线纹理，一种没有使使用方法线纹理。
每种都包括了三个pass：第一个pass处理背面进行描边，第二个pass处理正面的forwardbase，第三个pass处理正面的forwardadd。
在Vertex & Fragment中处理法线和光照，简直是噩梦啊。VF虐我千百遍，我却待她如初恋。哎。后面会写一篇这方面的文章。假设有时间的话。。。
首先是没有使使用方法线纹理的代码：
Shader "MyToon/Toon-Fragment" {
Properties {
_MainTex ("Base (RGB)", 2D) = "white" {}
_Ramp ("Ramp Texture", 2D) = "white" {}
_Tooniness ("Tooniness", Range(0.1,20)) = 4
_Outline ("Outline", Range(0,1)) = 0.1
}
SubShader {
Tags { "RenderType"="Opaque" }
LOD 200
Pass {
Tags { "LightMode"="ForwardBase" }
Cull Front
Lighting Off
ZWrite On
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdbase
#include "UnityCG.cginc"
float _Outline;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f
{
float4 pos : POSITION;
};
v2f vert (a2v v)
{
v2f o;
float4 pos = mul( UNITY_MATRIX_MV, v.vertex);
float3 normal = mul( (float3x3)UNITY_MATRIX_IT_MV, v.normal);
normal.z = -0.5;
pos = pos + float4(normalize(normal),0) * _Outline;
o.pos = mul(UNITY_MATRIX_P, pos);
return o;
}
float4 frag(v2f i) : COLOR
{
return float4(0, 0, 0, 1);
}
ENDCG
}
Pass {
Tags { "LightMode"="ForwardBase" }
Cull Back
Lighting On
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdbase
#include "UnityCG.cginc"
#include "Lighting.cginc"
#include "AutoLight.cginc"
#include "UnityShaderVariables.cginc"
sampler2D _MainTex;
sampler2D _Ramp;
float4 _MainTex_ST;
float _Tooniness;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 texcoord : TEXCOORD0;
float4 tangent : TANGENT;
};
struct v2f
{
float4 pos : POSITION;
float2 uv : TEXCOORD0;
float3 normal : TEXCOORD1;
LIGHTING_COORDS(2,3)
};
v2f vert (a2v v)
{
v2f o;
//Transform the vertex to projection space
o.pos = mul( UNITY_MATRIX_MVP, v.vertex);
o.normal = mul((float3x3)_Object2World, SCALED_NORMAL);
//Get the UV coordinates
o.uv = TRANSFORM_TEX (v.texcoord, _MainTex);
// pass lighting information to pixel shader
TRANSFER_VERTEX_TO_FRAGMENT(o);
return o;
}
float4 frag(v2f i) : COLOR
{
//Get the color of the pixel from the texture
float4 c = tex2D (_MainTex, i.uv);
//Merge the colours
c.rgb = (floor(c.rgb*_Tooniness)/_Tooniness);
//Based on the ambient light
float3 lightColor = UNITY_LIGHTMODEL_AMBIENT.xyz;
//Work out this distance of the light
float atten = LIGHT_ATTENUATION(i);
//Angle to the light
float diff = dot (normalize(i.normal), normalize(_WorldSpaceLightPos0.xyz));
diff = diff * 0.5 + 0.5;
//Perform our toon light mapping
diff = tex2D(_Ramp, float2(diff, 0.5));
//Update the colour
lightColor += _LightColor0.rgb * (diff * atten);
//Product the final color
c.rgb = lightColor * c.rgb * 2;
return c;
}
ENDCG
}
Pass {
Tags { "LightMode"="ForwardAdd" }
Cull Back
Lighting On
Blend One One
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdadd
#include "UnityCG.cginc"
#include "Lighting.cginc"
#include "AutoLight.cginc"
#include "UnityShaderVariables.cginc"
sampler2D _MainTex;
sampler2D _Ramp;
float4 _MainTex_ST;
float _Tooniness;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 texcoord : TEXCOORD0;
float4 tangent : TANGENT;
};
struct v2f
{
float4 pos : POSITION;
float2 uv : TEXCOORD0;
float3 normal : TEXCOORD1;
half3 lightDir : TEXCOORD2;
LIGHTING_COORDS(3,4)
};
v2f vert (a2v v)
{
v2f o;
//Transform the vertex to projection space
o.pos = mul( UNITY_MATRIX_MVP, v.vertex);
o.normal = mul((float3x3)_Object2World, SCALED_NORMAL);
o.lightDir = WorldSpaceLightDir( v.vertex );
//Get the UV coordinates
o.uv = TRANSFORM_TEX (v.texcoord, _MainTex);
// pass lighting information to pixel shader
TRANSFER_VERTEX_TO_FRAGMENT(o);
return o;
}
float4 frag(v2f i) : COLOR
{
//Get the color of the pixel from the texture
float4 c = tex2D (_MainTex, i.uv);
//Merge the colours
c.rgb = (floor(c.rgb*_Tooniness)/_Tooniness);
//Based on the ambient light
float3 lightColor = float3(0);
//Work out this distance of the light
float atten = LIGHT_ATTENUATION(i);
//Angle to the light
float diff = dot (normalize(i.normal), normalize(i.lightDir));
diff = diff * 0.5 + 0.5;
//Perform our toon light mapping
diff = tex2D(_Ramp, float2(diff, 0.5));
//Update the colour
lightColor += _LightColor0.rgb * (diff * atten);
//Product the final color
c.rgb = lightColor * c.rgb * 2;
return c;
}
ENDCG
}
}
FallBack "Diffuse"
}
然后是使用了法线纹理的Shader：
Shader "MyToon/Toon-Fragment_Normal" {
Properties {
_MainTex ("Base (RGB)", 2D) = "white" {}
_Bump ("Bump", 2D) = "bump" {}
_Ramp ("Ramp Texture", 2D) = "white" {}
_Tooniness ("Tooniness", Range(0.1,20)) = 4
_Outline ("Outline", Range(0,1)) = 0.1
}
SubShader {
Tags { "RenderType"="Opaque" }
LOD 200
Pass {
Tags { "LightMode"="ForwardBase" }
Cull Front
Lighting Off
ZWrite On
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdbase
#include "UnityCG.cginc"
float _Outline;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f
{
float4 pos : POSITION;
};
v2f vert (a2v v)
{
v2f o;
float4 pos = mul( UNITY_MATRIX_MV, v.vertex);
float3 normal = mul( (float3x3)UNITY_MATRIX_IT_MV, v.normal);
normal.z = -0.5;
pos = pos + float4(normalize(normal),0) * _Outline;
o.pos = mul(UNITY_MATRIX_P, pos);
return o;
}
float4 frag(v2f i) : COLOR
{
return float4(0, 0, 0, 1);
}
ENDCG
}
Pass {
Tags { "LightMode"="ForwardBase" }
Cull Back
Lighting On
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdbase
#include "UnityCG.cginc"
#include "Lighting.cginc"
#include "AutoLight.cginc"
#include "UnityShaderVariables.cginc"
sampler2D _MainTex;
sampler2D _Bump;
sampler2D _Ramp;
float4 _MainTex_ST;
float4 _Bump_ST;
float _Tooniness;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 texcoord : TEXCOORD0;
float4 tangent : TANGENT;
};
struct v2f
{
float4 pos : POSITION;
float2 uv : TEXCOORD0;
float2 uv2 : TEXCOORD1;
float3 lightDirection : TEXCOORD2;
LIGHTING_COORDS(3,4)
};
v2f vert (a2v v)
{
v2f o;
//Create a rotation matrix for tangent space
TANGENT_SPACE_ROTATION;
//Store the light's direction in tangent space
o.lightDirection = mul(rotation, ObjSpaceLightDir(v.vertex));
//Transform the vertex to projection space
o.pos = mul( UNITY_MATRIX_MVP, v.vertex);
//Get the UV coordinates
o.uv = TRANSFORM_TEX (v.texcoord, _MainTex);
o.uv2 = TRANSFORM_TEX (v.texcoord, _Bump);
// pass lighting information to pixel shader
TRANSFER_VERTEX_TO_FRAGMENT(o);
return o;
}
float4 frag(v2f i) : COLOR
{
//Get the color of the pixel from the texture
float4 c = tex2D (_MainTex, i.uv);
//Merge the colours
c.rgb = (floor(c.rgb*_Tooniness)/_Tooniness);
//Get the normal from the bump map
float3 n = UnpackNormal(tex2D (_Bump, i.uv2));
//Based on the ambient light
float3 lightColor = UNITY_LIGHTMODEL_AMBIENT.xyz;
//Work out this distance of the light
float atten = LIGHT_ATTENUATION(i);
//Angle to the light
float diff = saturate (dot (n, normalize(i.lightDirection)));
//Perform our toon light mapping
diff = tex2D(_Ramp, float2(diff, 0.5));
//Update the colour
lightColor += _LightColor0.rgb * (diff * atten);
//Product the final color
c.rgb = lightColor * c.rgb * 2;
return c;
}
ENDCG
}
Pass {
Tags { "LightMode"="ForwardAdd" }
Cull Back
Lighting On
Blend One One
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fwdadd
#include "UnityCG.cginc"
#include "Lighting.cginc"
#include "AutoLight.cginc"
#include "UnityShaderVariables.cginc"
sampler2D _MainTex;
sampler2D _Bump;
sampler2D _Ramp;
float4 _MainTex_ST;
float4 _Bump_ST;
float _Tooniness;
struct a2v
{
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 texcoord : TEXCOORD0;
float4 tangent : TANGENT;
};
struct v2f
{
float4 pos : POSITION;
float2 uv : TEXCOORD0;
float2 uv2 : TEXCOORD1;
float3 lightDirection : TEXCOORD2;
LIGHTING_COORDS(3,4)
};
v2f vert (a2v v)
{
v2f o;
//Create a rotation matrix for tangent space
TANGENT_SPACE_ROTATION;
//Store the light's direction in tangent space
o.lightDirection = mul(rotation, ObjSpaceLightDir(v.vertex));
//Transform the vertex to projection space
o.pos = mul( UNITY_MATRIX_MVP, v.vertex);
//Get the UV coordinates
o.uv = TRANSFORM_TEX (v.texcoord, _MainTex);
o.uv2 = TRANSFORM_TEX (v.texcoord, _Bump);
// pass lighting information to pixel shader
TRANSFER_VERTEX_TO_FRAGMENT(o);
return o;
}
float4 frag(v2f i) : COLOR
{
//Get the color of the pixel from the texture
float4 c = tex2D (_MainTex, i.uv);
//Merge the colours
c.rgb = (floor(c.rgb*_Tooniness)/_Tooniness);
//Get the normal from the bump map
float3 n = UnpackNormal(tex2D (_Bump, i.uv2));
//Based on the ambient light
float3 lightColor = float3(0);
//Work out this distance of the light
float atten = LIGHT_ATTENUATION(i);
//Angle to the light
float diff = saturate (dot (n, normalize(i.lightDirection)));
//Perform our toon light mapping
diff = tex2D(_Ramp, float2(diff, 0.5));
//Update the colour
lightColor += _LightColor0.rgb * (diff * atten);
//Product the final color
c.rgb = lightColor * c.rgb * 2;
return c;
}
ENDCG
}
}
FallBack "Diffuse"
}
写在最后
上一篇里的代码我也更新过了，加入了有无法线的两种shader。
和上一篇里的另一点不一样。上一篇里的渐变纹理使用了假的双向反射分布函数，即除了漫反射方向还有视角方向进行採样。这一篇里仅仅使用了漫反射方向对渐变纹理进行採样，相应的渐变纹理也是一维的。例如以下：
读者有须要的能够自己加入上视角方向的採样，也就是说在v2f里加入一个新的变量viewDir，然后逐顶点计算后传递给frag函数。假设我后面有时间的话可能会回头加入上。当然，大家还是靠自己比較好。
