卷积神经网络(CNN)基础介绍
本文是对卷积神经网络的基础进行介绍，主要内容包含卷积神经网络概念、卷积神经网络结构、卷积神经网络求解、卷积神经网络LeNet-5结构分析、卷积神经网络注意事项。
一、卷积神经网络概念
上世纪60年代。Hubel等人通过对猫视觉皮层细胞的研究，提出了感受野这个概念。到80年代。Fukushima在感受野概念的基础之上提出了神经认知机的概念，能够看作是卷积神经网络的第一个实现网络，神经认知机将一个视觉模式分解成很多子模式（特征），然后进入分层递阶式相连的特征平面进行处理，它试图将视觉系统模型化，使其能够在即使物体有位移或轻微变形的时候，也能完毕识别。
卷积神经网络(Convolutional Neural Networks, CNN)是多层感知机(MLP)的变种。
由生物学家休博尔和维瑟尔在早期关于猫视觉皮层的研究发展而来。视觉皮层的细胞存在一个复杂的构造。
这些细胞对视觉输入空间的子区域非常敏感，我们称之为感受野，以这样的方式平铺覆盖到整个视野区域。
这些细胞能够分为两种基本类型，简单细胞和复杂细胞。简单细胞最大程度响应来自感受野范围内的边缘刺激模式。复杂细胞有更大的接受域，它对来自确切位置的刺激具有局部不变性。
通常神经认知机包含两类神经元，即承担特征提取的採样元和抗变形的卷积元。採样元中涉及两个重要參数，即感受野与阈值參数。前者确定输入连接的数目。后者则控制对特征子模式的反应程度。
卷积神经网络能够看作是神经认知机的推广形式，神经认知机是卷积神经网络的一种特例。
CNN由纽约大学的Yann LeCun于1998年提出。
CNN本质上是一个多层感知机，其成功的原因关键在于它所採用的局部连接和共享权值的方式。一方面减少了的权值的数量使得网络易于优化。还有一方面减少了过拟合的风险。CNN是神经网络中的一种，它的权值共享网络结构使之更相似于生物神经网络。减少了网络模型的复杂度，减少了权值的数量。
该长处在网络的输入是多维图像时表现的更为明显，使图像能够直接作为网络的输入，避免了传统识别算法中复杂的特征提取和数据重建过程。在二维图像处理上有众多优势，如网络能自行抽取图像特征包含颜色、纹理、形状及图像的拓扑结构；在处理二维图像问题上，特别是识别位移、缩放及其他形式扭曲不变性的应用上具有良好的鲁棒性和运算效率等。
CNN本身能够採用不同的神经元和学习规则的组合形式。
CNN具有一些传统技术所没有的长处：良好的容错能力、并行处理能力和自学习能力，可处理环境信息复杂，背景知识不清楚。推理规则不明白情况下的问题，同意样品有较大的缺损、畸变，执行速度快，自适应性能好。具有较高的分辨率。它是通过结构重组和减少权值将特征抽取功能融合进多层感知器，省略识别前复杂的图像特征抽取过程。
CNN的泛化能力要显著优于其他方法，卷积神经网络已被应用于模式分类，物体检測和物体识别等方面。利用卷积神经网络建立模式分类器，将卷积神经网络作为通用的模式分类器，直接用于灰度图像。
CNN是一个前溃式神经网络，能从一个二维图像中提取其拓扑结构，採用反向传播算法来优化网络结构，求解网络中的未知參数。
CNN是一类特别设计用来处理二维数据的多层神经网络。CNN被觉得是第一个真正成功的採用多层层次结构网络的具有鲁棒性的深度学习方法。CNN通过挖掘数据中的空间上的相关性。来减少网络中的可训练參数的数量，达到改进前向传播网络的反向传播算法效率。由于CNN须要非常少的数据预处理工作。所以也被觉得是一种深度学习的方法。在CNN中。图像中的小块区域（也叫做“局部感知区域”）被当做层次结构中的底层的输入数据，信息通过前向传播经过网络中的各个层。在每一层中都由过滤器构成，以便能够获得观測数据的一些显著特征。
由于局部感知区域能够获得一些基础的特征，比方图像中的边界和角落等。这样的方法能够提供一定程度对位移、拉伸和旋转的相对不变性。
CNN中层次之间的紧密联系和空间信息使得其特别适用于图像的处理和理解。而且能够自己主动的从图像抽取出丰富的相关特性。
CNN通过结合局部感知区域、共享权重、空间或者时间上的降採样来充分利用数据本身包含的局部性等特征，优化网络结构。而且保证一定程度上的位移和变形的不变性。
CNN受视觉神经机制的启示而设计,是为识别二维或三维信号而设计的一个多层感知器,这样的网络结构对平移、缩放、倾斜等变形具有高度不变性。
CNN能够用来识别位移、缩放及其他形式扭曲不变性的二维或三维图像。
CNN的特征提取层參数是通过训练数据学习得到的。所以其避免了人工特征提取，而是从训练数据中进行学习。其次同一特征图的神经元共享权值，减少了网络參数，这也是卷积网络相对于全连接网络的一大优势。共享局部权值这一特殊结构更接近于真实的生物神经网络使CNN在图像处理、语音识别领域有着独特的优越性，还有一方面权值共享同一时候减少了网络的复杂性，且多维输入信号（语音、图像）能够直接输入网络的特点避免了特征提取和分类过程中数据重排的过程。
CNN是一种特殊的深层的神经网络模型，它的特殊性体如今两个方面。一方面它的神经元的连接是非全连接的，还有一方面同一层中某些神经元之间的连接的权重是共享的（即同样的）。它的非全连接和权值共享的网络结构使之更相似于生物神经网络。减少了网络模型的复杂度（对于非常难学习的深层结构来说，这是非常重要的），减少了权值的数量。
CNN是一种深度的监督学习下的机器学习模型，具有极强的适应性，善于挖掘数据局部特征。提取全局训练特征和分类，它的权值共享结构网络使之更相似于生物神经网络，在模式识别各个领域都取得了非常好的成果。
稀疏连接：在BP神经网络中，每一层的神经元节点是一个线性一维排列结构，层与层各神经元节点之间是全连接的。卷积神经网络中，层与层之间的神经元节点不再是全连接形式，利用层间局部空间相关性将相邻每一层的神经元节点仅仅与和它相近的上层神经元节点连接，即局部连接。
这样大大减少了神经网络架构的參数规模。
权重共享：在卷积神经网络中，卷积层的每一个卷积滤波器反复的作用于整个感受野中，对输入图像进行卷积，卷积结果构成了输入图像的特征图，提取出图像的局部特征。
每一个卷积滤波器共享同样的參数，包含同样的权重矩阵和偏置项。共享权重的长处是在对图像进行特征提取时不用考虑局部特征的位置。
而且权重共享提供了一种有效的方式。使要学习的卷积神经网络模型參数数量大大减少。
最大池採样：它是一种非线性降採样方法。在通过卷积获取图像特征之后是利用这些特征进行分类。能够用全部提取到的特征数据进行分类器的训练，但这一般会产生极大的计算量。所以在获取图像的卷积特征后。要通过最大池採样方法对卷积特征进行降维。将卷积特征划分为数个n*n的不相交区域，用这些区域的最大(或平均)特征来表示降维后的卷积特征。
这些降维后的特征更easy进行分类。
最大池採样在计算机视觉中的价值体如今两个方面：(1)、它减小了来自上层隐藏层的计算复杂度；(2)、这些池化单元具有平移不变性。即使图像有小的位移，提取到的特征依旧会保持不变。由于增强了对位移的鲁棒性。最大池採样方法是一个高效的减少数据维度的採样方法。
Softmax回归：它是在逻辑回归的基础上扩张而来。它的目的是为了解决多分类问题。在这类问题中。训练样本的种类一般在两个以上。
Softmax回归是有监督学习算法，它也能够与深度学习或无监督学习方法结合使用。
CNN是一种带有卷积结构的深度神经网络，通常至少有两个非线性可训练的卷积层，两个非线性的固定卷积层（又叫Pooling Laye）和一个全连接层，一共至少5个隐含层。
卷积神经网络中，输入就是一幅幅的图像，权值W就是卷积模板，通常是卷积层和下採样层交替。最后是全连接的神经网络。
局部区域感知能够发现数据的一些局部特征。比方图片上的一个角，一段弧。这些基本特征是构成动物视觉的基础。
CNN中每一层的由多个map组成，每一个map由多个神经单元组成。同一个map的全部神经单元共用一个卷积核（即权重），卷积核往往代表一个特征，比方某个卷积核代表一段弧，那么把这个卷积核在整个图片上滚一下，卷积值较大的区域就非常有可能是一段弧。注意卷积核事实上就是权重，我们并不须要单独去计算一个卷积，而是一个固定大小的权重矩阵去图像上匹配时。这个操作与卷积相似。因此我们称为卷积神经网络，实际上。BP也能够看作一种特殊的卷积神经网络。仅仅是这个卷积核就是某层的全部权重。即感知区域是整个图像。权重共享策略减少了须要训练的參数。使得训练出来的模型的泛华能力更强。
CNN一般採用卷积层与採样层交替设置，即一层卷积层接一层採样层，採样层后接一层卷积...这样卷积层提取出特征。再进行组合形成更抽象的特征，最后形成对图片对象的描写叙述特征，CNN后面还能够跟全连接层，全连接层跟BP一样。
CNN的最大特点就是稀疏连接（局部感受）和权值共享。稀疏连接和权值共享能够减少所要训练的參数。减少计算复杂度。
卷积神经网络是一个多层的神经网络，每层由多个二维平面组成，而每一个平面由多个独立神经元组成。
卷积网络在本质上是一种输入到输出的映射，它能够学习大量的输入与输出之间的映射关系，而不须要不论什么输入和输出之间的精确的数学表达式。仅仅要用已知的模式对卷积网络加以训练。网络就具有输入输出对之间的映射能力。卷积网络执行的是有导师训练。所以其样本集是由形如：（输入向量，理想输出向量）的向量对构成的。
全部这些向量对，都应该是来源于网络即将模拟的系统的实际“执行”结果。它们能够是从实际执行系统中採集来的。在開始训练前，全部的权都应该用一些不同的小随机数进行初始化。“小随机数”用来保证网络不会因权值过大而进入饱和状态，从而导致训练失败。“不同”用来保证网络能够正常地学习。实际上，假设用同样的数去初始化权矩阵，则网络无能力学习。
训练算法与传统的BP算法差点儿相同。
二、卷积神经网络结构
卷积神经网络总体架构：卷积神经网络是一种多层的监督学习神经网络。隐含层的卷积层和池採样层是实现卷积神经网络特征提取功能的核心模块。
该网络模型通过採用梯度下降法最小化损失函数对网络中的权重參数逐层反向调节。通过频繁的迭代训练提高网络的精度。卷积神经网络的低隐层是由卷积层和最大池採样层交替组成，高层是全连接层对应传统多层感知器的隐含层和逻辑回归分类器。第一个全连接层的输入是由卷积层和子採样层进行特征提取得到的特征图像。
最后一层输出层是一个分类器，能够採用逻辑回归，Softmax回归甚至是支持向量机对输入图像进行分类。
卷积神经网络结构包含：卷积层。降採样层。全链接层。每一层有多个特征图。每一个特征图通过一种卷积滤波器提取输入的一种特征，每一个特征图有多个神经元。
卷积层：使用卷积层的原因是卷积运算的一个重要特点是，通过卷积运算，能够使原信号特征增强。而且减少噪音。
降採样层：使用降採样的原因是。依据图像局部相关性的原理，对图像进行子採样能够减少计算量，同一时候保持图像旋转不变性。
採样的目的主要是混淆特征的详细位置，由于某个特征找出来后，它的详细位置已经不重要了，我们仅仅须要这个特征与其他的相对位置。比方一个“8”，当我们得到了上面一个"o"时。我们不须要知道它在图像的详细位置，仅仅须要知道它以下又是一个“o”我们就能够知道是一个'8'了，由于图片中"8"在图片中偏左或者偏右都不影响我们认识它，这样的混淆详细位置的策略能对变形和扭曲的图片进行识别。
全连接层：採用softmax全连接，得到的激活值即卷积神经网络提取到的图片特征。
卷积层的map个数是在网络初始化指定的，而卷积层的map的大小是由卷积核和上一层输入map的大小决定的，假设上一层的map大小是n*n、卷积核的大小是k*k。则该层的map大小是(n-k+1)*(n-k+1)。
採样层是对上一层map的一个採样处理，这里的採样方式是对上一层map的相邻小区域进行聚合统计。区域大小为scale*scale。有些实现是取小区域的最大值，而ToolBox里面的实现是採用2*2小区域的均值。注意，卷积的计算窗体是有重叠的。而採样的计算窗体没有重叠，ToolBox里面计算採样也是用卷积(conv2(A,K,'valid'))来实现的，卷积核是2*2。每一个元素都是1/4。去掉计算得到的卷积结果中有重叠的部分。
CNN的基本结构包含两种特殊的神经元层。其一为卷积层，每一个神经元的输入与前一层的局部相连，并提取该局部的特征。其二是池化层，用来求局部敏感性与二次特征提取的计算层。这样的两次特征提取结构减少了特征分辨率，减少了须要优化的參数数目。
CNN是部分连接网络。其最底层是特征提取层（卷积层）。接着是池化层（Pooling），然后能够继续添加卷积、池化或全连接层。用于模式分类的CNN，通常在最后层使用softmax.
普通情况下，CNN的结构形式是：输入层--> Conv层 --> Pooling层 --> (反复Conv、Pooling层) … --> FC(Full-connected)层 --> 输出结果。
通常输入层大小一般为2的整数倍。如32,64,96,224,384等。
通常卷积层使用较小的filter，如3*3，最大也就5*5。
Pooling层用于对卷积结果进行减少维度，比如选择2*2的区域对卷积层进行减少维度，则选择2*2区域的最大值作为输出，这样卷积层的维度就降为之前一半。
一般地，CNN的基本结构包含两层，其一为特征提取层，每一个神经元的输入与前一层的局部接受域相连，并提取该局部的特征。
一旦该局部特征被提取后，它与其他特征间的位置关系也随之确定下来；其二是特征映射层，网络的每一个计算层由多个特征映射组成。每一个特征映射是一个平面，平面上全部神经元的权值相等。特征映射结构採用影响函数核小的sigmoid函数作为卷积网络的激活函数，使得特征映射具有位移不变性。此外，由于一个映射面上的神经元共享权值，因而减少了网络自由參数的个数。卷积神经网络中的每一个卷积层都紧跟着一个用来求局部平均与二次提取的计算层，这样的特有的两次特征提取结构减小了特征分辨率。
对于图像识别任务，卷积神经网络的结构一般例如以下图所看到的。
输入层读入经过简单的规则化（统一大小）的图像。每一层中的单元将前一层中的一组小的局部近邻的单元作为输入。这样的局部连接观点来源于早期的感知器，而且和Hubel、Wiesel从猫科动物的视觉系统中发现的局部感知、方向选择神经元相一致。
通过局部感知场，神经元能够抽取一些主要的视觉特征，比方有向边、结束点、边角等等。这些特征然后被更高层的神经元所使用。
而且。适用于某个局部的基础特征抽取器同样也倾向于适用于整个图像。通过利用这样的特征，卷积神经网络利用一组分布于图像各个不同位置但具有同样权值向量的单元，来获取图像的特征并构成一幅特征图（Feature Map）。在每一个位置，来自不同特征图的单元得到各自不同类型的特征。一个特征图中的不同单元被限制为对输入图中的各个不同位置的局部数据进行同样的操作。这样的操作等同于将输入图像对于一个小的核进行卷积。一个卷积层中通常包含多个具有不同权值向量的特征图，使得在同一个位置能够获得多种不同的特征。例如以下图，第一个隐含层包含4个特征图。每一个特征图由5*5的局部感知区域构成。一旦一个特征被检測到。仅仅要其相对于其他特征的相对位置没有改变。那么其在图像中的绝对位置就变得不是特别重要。
因此。每一个卷积层后面尾随着一个降採样层。
降採样层进行局部平均和降採样的操作。减少特征图的分辨率，同一时候减少了网络输出对于位移和变形的敏感程度。第二个隐含层进行2*2的平均化降採样的操作。兴许的卷积层和降採样层都交替分布连接，构成一个“双金字塔”结构：特征图的数目逐渐增多，而且特征图的分辨率逐渐减少。
由于全部权重都是通过反向传播算法训练得到 。卷积神经网络能够被看作自己主动合成其自身的特征抽取器。
普通情况下卷积神经网络中，卷积层和降採样层交替连接在一起，用于减少计算时间并逐步建立起更高的空间和数据结构不变性，并通过比較小的降採样系数使得这些特性得以维持。
CNN的分类模型与传统模型的不同点在于其能够直接将一幅二维图像输入模型中。接着在输出端即给出分类结果。其优势在于不需复杂的预处理。将特征抽取。模式分类全然放入一个黑匣子中。通过不断的优化来获得网络所需參数。在输出层给出所需分类。网络核心就是网络的结构设计与网络的求解。这样的求解结构比以往多种算法性能更高。
CNN是一个多层的神经网络，每层由多个二维平面组成，而每一个平面由多个独立神经元组成。网络中包含简单元（S-元）和复杂元（C-元）。S-元聚合在一起组成S-面，S-面聚合在一起组成S-层。
C-元、C-面和C-层之间存在相似的关系。
网络的中间部分由S-层与C-层串接而成。输入级仅仅含一层。它直接接受二维视觉模式。样本特征提取步骤已嵌入到卷积神经网络模型的互联结构中。
一般。S为特征提取层，每一个神经元的输入与前一层的局部感受野相连接。并提取该局部的特征，一旦该局部特征被提取，它与其他特征之间的位置关系就被确定。C是特征映射层，网络的每一个计算层由多个特征映射组成，每一个特征映射为一个平面，平面上全部神经元的权值同样。
特征映射结构採用影响函数核小的Sigmoid函数作为卷积网络的激活函数，使得特征映射具有位移不变性。由于每一个映射面上的神经元权值共享，减少了网络的自由參数数目，减少了网络參数选择的复杂度。CNN中的每一个特征提取层（S-层）都跟着一个用来求局部平均与二次提取的计算层（C-层），这样的特有的两次特征提取结构使网络在识别时对输入样本有较高的畸变容忍能力。
CNN网络除了输入输出层，还有中间的卷积层，抽样层与全连接层。将原始图像直接输入到输入层，原始图像的大小决定了输入向量的尺寸。神经元提取图像的局部特征。每一个神经元都与前一层的局部感受野相连，通过交替出现的抽样层（S）与卷积层（C）和最后的全连接层。在输出层给出网络的输出。
在卷积层和抽样层中有若干个特征图。每一层有多个平面，每层中各平面的神经元提取图像中特定区域的局部特征。如边缘特征，方向特征等。在训练时不断修正S-层神经元的权值。同一层面上的神经元权值同样，这样能够有同样程度的位移、旋转不变性。由于权值共享。所以从一个平面到下个平面的映射能够看做是作卷积运算。S-层可看作是模糊滤波器。起到二次特征提取的作用。隐层与隐层之间空间分辨率递减，每层所含的平面数递增，这样可用于检測很多其他的特征信息。
卷积层中，前一层的特征图与一个可学习的核进行卷积，卷积的结果经过激活函数后的输出形成这一层的神经元，从而构成该层特征图。
卷积层与抽样层间隔出现，卷积层每一个输出的特征图可能与前一层的几个特征图的卷积建立关系。每一个特征图能够有不同的卷积核。卷积层主要的任务就是从不同的角度来选择前一层特征图的各角度特征使其具有位移不变性。卷积的本质就是对前一层的特征图进行处理。来得到这一层的特征图。抽样层主要作用是减少网络的空间分辨率，通过减少图像的空间分辨率来消除偏移和图像的扭曲。
隐层的參数个数和隐层的神经元个数无关，仅仅和滤波器的大小和滤波器种类的多少有关。隐层的神经元个数,它和原图像，也就是输入的大小（神经元个数）、滤波器的大小和滤波器在图像中的滑动步长都有关。
三、卷积神经网络求解
CNN通过三个方法来实现识别图像的位移、缩放和扭曲不变性，即局域感受野、权值共享和次抽样。
局域感受野指的是每一层网络的神经元仅仅与上一层的一个小邻域内的神经单元连接。通过局域感受野。每一个神经元能够提取0基础的视觉特征，如方向线段，端点和角点等；权值共享使得CNN具有更少的參数，须要相对少的训练数据；次抽样能够减少特征的分辨率，实现对位移、缩放和其他形式扭曲的不变性。
卷积层之后通经常使用一个次抽样层来减少计算时间、建立空间和结构上的不变性。
构造好网络之后，须要对网络进行求解。假设像传统神经网络一样分配參数，则每一个连接都会有未知參数。而CNN採用的是权值共享，这样一来通过一幅特征图上的神经元共享同样的权值就能够大大减少自由參数，这能够用来检測同样的特征在不同角度表示的效果。在网络设计中通常都是抽样层与卷积层交替出现，全连接层的前一层通常为卷积层。
在CNN中，权值更新是基于反向传播算法。
CNN在本质上是一种输入到输出的映射，它能够学习大量的输入与输出之间的映射关系，而不须要不论什么输入和输出之间的精确的数学表达式，仅仅要用已知的模式对卷积网络加以训练，网络就具有输入输出对之间的映射能力。卷积网络执行的是监督训练，所以其样本集是由形如：输入向量。理想输出向量的向量对构成的。全部这些向量对，都应该是来源于网络即将模拟系统的实际“执行”结构，它们能够是从实际执行系统中採集来。在開始训练前。全部的权都应该用一些不同的随机数进行初始化。“小随机数”用来保证网络不会因权值过大而进入饱和状态，从而导致训练失败；“不同”用来保证网络能够正常地学习。实际上。假设用同样的数去初始化权矩阵，则网络无学习能力。
训练算法主要包含四步，这四步被分为两个阶段：
第一阶段，向前传播阶段：
(1)、从样本集中取一个样本，输入网络；
(2)、计算对应的实际输出。在此阶段，信息从输入层经过逐级的变换，传送到输出层。这个过程也是网络在完毕训练后正常执行时执行的过程。
第二阶段，向后传播阶段：
(1)、计算实际输出与对应的理想输出的差；
(2)、按极小化误差的方法调整权矩阵。
这两个阶段的工作一般应受到精度要求的控制。
网络的训练步骤例如以下：
(1)、选定训练组，从样本集中分别随机地寻求N个样本作为训练组。
(2)、将各权值、阈值，置成小的接近于0的随机值。并初始化精度控制參数和学习率；
(3)、从训练组中取一个输入模式加到网络，并给出它的目标输出向量；
(4)、计算出中间层输出向量，计算出网络的实际输出向量；
(5)、将输出向量中的元素与目标向量中的元素进行比較。计算出输出误差；对于中间层的隐单元也须要计算出误差；
(6)、依次计算出各权值的调整量和阈值的调整量；
(7)、调整权值和调整阈值；
(8)、当经历M后，推断指标是否满足精度要求，假设不满足，则返回(3)。继续迭代。假设满足就进入下一步；
(9)、训练结束，将权值和阈值保存在文件里。这时能够觉得各个权值已经达到稳定，分类器已经形成。再一次进行训练。直接从文件导出权值和阈值进行训练，不须要进行初始化。
四、卷积神经网络LeNet-5结构分析
CNN是一种带有卷积结构的深度神经网络，通常至少有两个非线性可训练的卷积层。两个非线性的固定卷积层（又叫Pooling Layer或降採样层）和一个全连接层，一共至少5个隐含层。
CNN的结构受到著名的Hubel-Wiesel生物视觉模型的启示。尤其是模拟视觉皮层V1和V2层中Simple Cell和Complex Cell的行为。

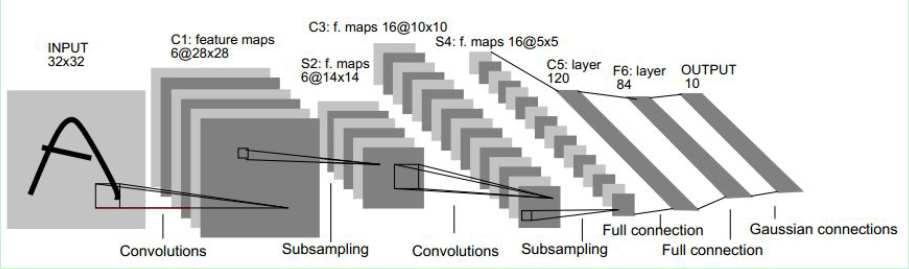

LeNet-5手写数字识别结构(上图)分析：
1. 输入层：N个32*32的训练样本
输入图像为32*32大小。这要比Mnist数据库中最大的字母还大。这样做的原因是希望潜在的明显特征如笔画断点或角点能够出如今最高层特征监測子感受野的中心。
2. C1层：
输入图片大小： 32*32
卷积窗大小： 5*5
卷积窗种类： 6
输出特征图数量： 6
输出特征图大小： 28*28 (32-5+1)
神经元数量： 4707 (28*28)*6)
连接数： 122304 (28*28*5*5*6)+(28*28*6)
可训练參数： 156 5*5*6+6
用6个5×5的过滤器进行卷积，结果是在卷积层C1中，得到6张特征图，特征图的每一个神经元与输入图片中的5×5的邻域相连。即用5×5的卷积核去卷积输入层，由卷积运算可得C1层输出的特征图大小为(32-5+1)×(32-5+1)=28×28。
3. S2层：
输入图片大小： (28*28)*6
卷积窗大小： 2*2
卷积窗种类： 6
输出下採样图数量：6
输出下採样图大小：14*14 (28/2)*(28/2)
神经元数量： 1176 (14*14)*6
连接数： 5880 2*2*14*14*6+14*14*6
可训练參数： 12 1*6+6
卷积和子採样过程：
(1)、卷积过程包含：用一个可训练的滤波器fx去卷积一个输入的图像（第一阶段是输入的图像，后面的阶段就是卷积特征map了），然后加一个偏置bx。得到卷积层Cx。
卷积运算一个重要的特点就是，通过卷积运算，能够使原信号特征增强，而且减少噪音。
(2)、子採样过程包含：每邻域四个像素求和变为一个像素，然后通过标量Wx+1加权，再添加偏置bx+1。然后通过一个sigmoid激活函数，产生一个大概缩小四倍的特征映射图Sx+1。
利用图像局部相关性的原理，对图像进行子抽样，能够减少数据处理量同一时候保留实用信息。
卷积之后进行子抽样的思想是受到动物视觉系统中的“简单的”细胞后面跟着“复杂的”细胞的想法的启示而产生的。
降採样后。降採样层S2的输出特征图大小为（28÷2）×（28÷2）=14×14。
S2层每一个单元的4个输入相加，乘以一个可训练參数。再加上一个可训练偏置。结果通过sigmoid函数计算。可训练系数和偏置控制着sigmoid函数的非线性程度。
假设系数比較小，那么运算近似于线性运算，下採样相当于模糊图像。假设系数比較大，依据偏置的大小下採样能够被看成是有噪声的“或”运算或者有噪声的“与”运算。每一个单元的2*2感受野并不重叠。因此S2中每一个特征图的大小是C1中特征图大小的1/4（行和列各1/2）。
从一个平面到下一个平面的映射能够看作是作卷积运算，S-层可看作是模糊滤波器，起到二次特征提取的作用。隐层与隐层之间空间分辨率递减，而每层所含的平面数递增。这样可用于检測很多其他的特征信息。
4. C3层：
输入图片大小： (14*14)*6
卷积窗大小： 5*5
卷积窗种类： 16
输出特征图数量： 16
输出特征图大小： 10*10 (14-5+1)
神经元数量： 1600 (10*10)*16)
连接数： 151600 1516*10*10
可训练參数： 1516 6*(3*25+1)+6*(4*25+1)+3*(4*25+1)+1*(6*25+1)
C3层也是一个卷积层，它同样通过5x5的卷积核去卷积S2层，然后得到的特征map就仅仅有10x10个神经元。可是它有16种不同的卷积核。所以就存在16个特征map了。这里须要注意的一点是：C3中的每一个特征map是连接到S2中的全部6个或者几个特征map的，表示本层的特征map是上一层提取到的特征map的不同组合（这个做法也并非唯一的）。
C3中每一个特征图由S2中全部6个或者几个特征map组合而成。为什么不把S2中的每一个特征图连接到每一个C3的特征图呢？原因有2点。第一。不全然的连接机制将连接的数量保持在合理的范围内。第二，也是最重要的，其破坏了网络的对称性。由于不同的特征图有不同的输入，所以迫使他们抽取不同的特征。
5. S4层：
输入图片大小： (10*10)*16
卷积窗大小： 2*2
卷积窗种类： 16
输出下採样图数量： 16
输出下採样图大小： (5*5)*16
神经元数量： 400 (5*5)*16
连接数： 2000 (2*2*5*5*16)+(5*5*16)
可训练參数： 32 (1+1)*16
S4层是一个下採样层，由16个5*5大小的特征图构成。特征图中的每一个单元与C3中对应特征图的2*2邻域相连接，跟C1和S2之间的连接一样。S4层有32个可训练參数（每一个特征图1个因子和一个偏置）和2000个连接。
6. C5层：
输入图片大小： (5*5)*16
卷积窗大小： 5*5
卷积窗种类： 120
输出特征图数量： 120
输出特征图大小： 1*1 (5-5+1)
神经元数量： 120 (1*120)
连接数： 48120 5*5*16*120*1+120*1
可训练參数： 48120 5*5*16*120+120
C5层是一个卷积层。有120个特征图。
每一个单元与S4层的全部16个单元的5*5邻域相连。由于S4层特征图的大小也为5*5（同滤波器一样），故C5特征图的大小为1*1，这构成了S4和C5之间的全连接。之所以仍将C5标示为卷积层而非全相联层。是由于假设LeNet-5的输入变大，而其他的保持不变。那么此时特征图的维数就会比1*1大。C5层有48120个可训练连接。
7. F6层：
输入图片大小： (1*1)*120
卷积窗大小： 1*1
卷积窗种类： 84
输出特征图数量： 1
输出特征图大小： 84
神经元数量： 84
连接数： 10164 120*84+84
可训练參数： 10164 120*84+84
F6层有84个单元（之所以选这个数字的原因来自于输出层的设计）。与C5层全相连。
有10164个可训练參数。如同经典神经网络，F6层计算输入向量和权重向量之间的点积。再加上一个偏置。然后将其传递给sigmoid函数产生单元i的一个状态。
8. OUTPUT层：
输入图片大小： 1*84
输出特征图数量： 1*10
最后，输出层由欧式径向基函数（EuclideanRadial Basis Function）单元组成，每类一个单元。每一个有84个输入。换句话说。每一个输出RBF单元计算输入向量和參数向量之间的欧式距离。
输入离參数向量越远，RBF输出的越大。
一个RBF输出能够被理解为衡量输入模式和与RBF相关联类的一个模型的匹配程度的惩处项。
用概率术语来说，RBF输出能够被理解为F6层配置空间的高斯分布的负log-likelihood。
给定一个输入模式，损失函数应能使得F6的配置与RBF參数向量（即模式的期望分类）足够接近。这些单元的參数是人工选取并保持固定的（至少初始时候如此）。这些參数向量的成分被设为-1或1。尽管这些參数能够以-1和1等概率的方式任选，或者构成一个纠错码。可是被设计成一个对应字符类的7*12大小（即84）的格式化图片。这样的表示对识别单独的数字不是非常实用，可是对识别可打印ASCII集中的字符串非常实用。
使用这样的分布编码而非更经常使用的“1 of N”编码用于产生输出的还有一个原因是。当类别比較大的时候，非分布编码的效果比較差。原因是大多数时间非分布编码的输出必须为0。这使得用sigmoid单元非常难实现。还有一个原因是分类器不仅用于识别字母。也用于拒绝非字母。使用分布编码的RBF更适合该目标。由于与sigmoid不同，他们在输入空间的较好限制的区域内兴奋。而非典型模式更easy落到外边。
RBF參数向量起着F6层目标向量的角色。
须要指出这些向量的成分是+1或-1，这正好在F6 sigmoid的范围内，因此能够防止sigmoid函数饱和。
实际上。+1和-1是sigmoid函数的最大弯曲的点处。这使得F6单元执行在最大非线性范围内。必须避免sigmoid函数的饱和，由于这将会导致损失函数较慢的收敛和病态问题。
五、卷积神经网络注意事项
1. 数据集的大小和分块
数据驱动的模型一般依赖于数据集的大小，CNN和其他经验模型一样，能适用于随意大小的数据集。但用于训练的数据集应该足够大，能够覆盖问题域中全部已知可能出现的问题。设计CNN的时候，数据集中应该包含三个子集：训练集、測试集、验证集。
训练集应该包含问题域中的全部数据。并在训练阶段用来调整网络权值。測试集用来在训练过程中測试网络对于训练集中未出现的数据的分类性能。依据网络在測试集上的性能情况。网络的结构可能须要做出调整，或者添加训练循环的次数。
验证集中的数据同样应该包含在測试集合训练集中没有出现过的数据，用于在确定网络结构后能够更加好的測试和衡量网络的性能。Looney等人建议。数据集中的65%用于训练。25%用于測试。剩余的10%用于验证。
2. 数据预处理
为了加速训练算法的收敛速度，一般都会採用一些数据预处理技术。这当中包含：去除噪声、输入数据降维、删除无关数据等。数据的平衡化在分类问题中异常重要，一般觉得训练集中的数据应该相对于标签类别近似于平均分布。也就是每一个类别标签所对应的数据量在训练集中是基本相等的。以避免网络过于倾向于表现某些分类的特点。
为了平衡数据集，应该移除一些过度富余的分类中的数据，并对应的补充一些相对例子稀少的分类中的数据。还有一个办法就是复制一部分这些例子稀少分类中的数据，并在这些输入数据中添加随机噪声。
3. 数据规则化
将数据规则化到一个统一的区间（如[0,1]）中具有非常重要的长处：防止数据中存在较大数值的数据造成数值较小的数据对于训练效果减弱甚至无效化。一个经常使用的方法是将输入和输出数据按比例调整到一个和激活函数（sigmoid函数等）相对应的区间。
4. 网络权值初始化
CNN的初始化主要是初始化卷积层和输出层的卷积核（权重）和偏置。
网络权值初始化就是将网络中的全部连接权值（包含阈值）赋予一个初始值。假设初始权值向量处在误差曲面的一个相对平缓的区域的时候，网络训练的收敛速度可能会异常缓慢。普通情况下，网络的连接权值和阈值被初始化在一个具有0均值的相对小的区间内均匀分布，比方[-0.30, +0.30]这样的区间内。
5. BP算法的学习速率
假设学习速率n选取的比較大则会在训练过程中较大幅度的调整权值w。从而加快网络训练的速度，但这会造成网络在误差曲面上搜索过程中频繁抖动且有可能使得训练过程不能收敛。而且可能越过一些接近优化w。
同样，比較小的学习速率能够稳定的使得网络逼近于全局最长处。但也有可能陷入一些局部最优区域。对于不同的学习速率设定都有各自的优缺点。而且还有一种自适应的学习速率方法，即n随着训练算法的执行过程而自行调整。
6. 收敛条件
有几个条件能够作为停止训练的判定条件，训练误差、误差梯度和交叉验证。一般来说。训练集的误差会随着网络训练的进行而逐步减少。
7. 训练方式
训练例子能够有两种主要的方式提供给网络训练使用。也能够是两者的结合：逐个例子训练(EET)、批量例子训练(BT)。在EET中，先将第一个例子提供给网络，然后開始应用BP算法训练网络。直到训练误差减少到一个能够接受的范围，或者进行了指定步骤的训练次数。然后再将第二个例子提供给网络训练。
EET的长处是相对于BT仅仅须要非常少的存储空间，而且有更好的随机搜索能力，防止训练过程陷入局部最小区域。EET的缺点是假设网络接收到的第一个例子就是劣质（有可能是噪音数据或者特征不明显）的数据，可能使得网络训练过程朝着全局误差最小化的反方向进行搜索。相对的，BT方法是在全部训练例子都经过网络传播后才更新一次权值，因此每一次学习周期就包含了全部的训练例子数据。BT方法的缺点也非常明显。须要大量的存储空间，而且相比EET更easy陷入局部最小区域。而随机训练（ST）则是相对于EET和BT一种折衷的方法，ST和EET一样也是一次仅仅接受一个训练例子，但仅仅进行一次BP算法并更新权值。然后接受下一个例子反复同样的步骤计算并更新权值。而且在接受训练集最后一个例子后，又一次回到第一个例子进行计算。
ST和EET相比。保留了随机搜索的能力，同一时候又避免了训练例子中最開始几个例子假设出现劣质数据对训练过程的过度不良影响。
以上整理的内容主要摘自：
1. 《Gradient-Based Learning Applied to Document Recognition》，1998，Yann LeCun
2. 《卷积神经网络在图像识别上的应用研究》，2012，硕论，浙江大学
3. 《卷积神经网络的研究与应用》，2013，硕论，南京林业大学
4. 《卷积神经网络及其应用》。2014，硕论，大连理工大学
5. 《基于卷积神经网络的深度学习算法与应用研究》，2014。硕论，浙江工商大学
