[CortexM0--stm32f0308]Low Power Mode

问题描写叙述

stm32f0308正常是运行在Run mode下。这样的mode是在reset之后的默认模式。Low Power Mode。即低功耗模式。用于在IC空暇时能够考虑选择进入。使系统耗能减少，在必要的时候通过唤醒在进入Run mode正常工作。

Low Power Mode，在嵌入式系统中考虑的非常多，也非常关键，由于一般都是用移动电源供电，合理使用Low Power Mode。会非常好的提高设备的续航能力。

Low Power Mode方式

1. Sleep Mode：CPU时钟关闭。全部peripheral时钟运行。
2. Stop Mode：全部时钟均停止；
3. Standby Mode：1.8 V domain power-off。这里domain power-off应当是相当于关闭了给IC供电的电源。
   另外，假设在Run Mode下，也能够通过例如以下手段来减少功耗：
4. 减少System Clock的速度，即通过Clock的配置，利用分频的作用。将系统Clock从最高的48MHz减少，这部分的配置能够參考Clock相关文档或文章。
5. 当不使用APB或AHB peripheral时，使用门控时钟的方式。在peripheral配置使用时。通常会先通过RCC_AH/PBClockCmd(xx,Enable)之类的接口来使能peripheral时钟，有时候，可能这个peripheral并没有再使用了。那能够通过RCC_AH/PBClockCmd(xx,Disable)的接口将其关闭，也能够省些电。

   这里的RCC_AH/PBClockCmd()是stm32的固件库中提供的，须要了解细节的能够看下stm32固件库，当中主要是通过对RCC_APBENR和RCC_AHBENR register操作来使能/禁止某项peripheral的时钟的。
   几种Low Power Mode的比較例如以下：


Sleep Mode

怎样进入Sleep Mode？

运行WFI (Wait For Interrupt) 指令或WFE (Wait for Event)指令。进入Sleep Mode的机制能够通过Cortex-M0 System Control register的SLEEPONEXIT bit来选择：
6. Sleep-now：SLEEPONEXIT bit置零，在WFI/WFE指令运行之后马上进Sleep Mode；
7. Sleep-on-exit：SLEEPONEXIT bit置1，在MCU退出了最低优先级的ISR之后，即系统没有不论什么ISR在处理时，就会进入Sleep Mode。

怎样退出Sleep Mode？

退出Sleep Mode的方式和使用的进入Sleep Mode的指令WFI和WFE有关，使用WFI进入Sleep Mode，不论什么中断的发生都会导致退出Sleep Mode，而WFE指令进入的Sleep Mode，在event发生时会退出Sleep Mode，对于WFE指令进入Sleep Mode的方式，须要使用例如以下两种方式配置其退出Sleep Mode：
8. 使能一个peripheral中断（非NVIC中断），使能Cortex-M0 System Control register的SEVONPEND bit。当MCU从WFE Sleep Mode醒来时，须要清掉peripheral interrupt pending bit和peripheral NVIC IRQ channel pending bit ；
9. 配置一个外部或内部EXTI line为event模式。

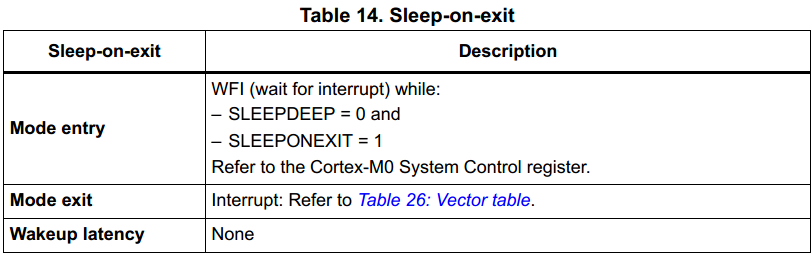

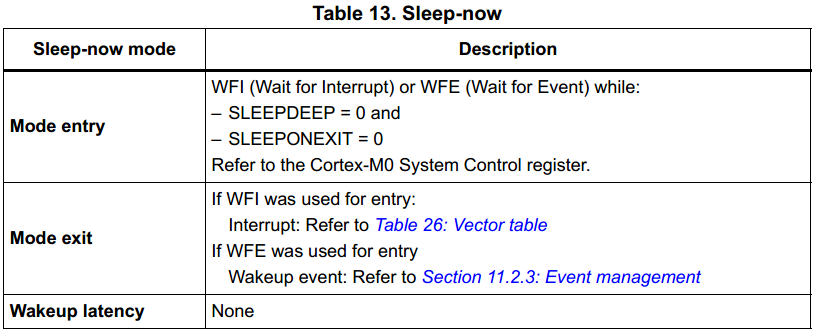

Sleep Mode进入退出场景比較

Stop Mode

比Sleep Mode更进一步，IC内部Clock应当都停止了，SRAM和register。IO口状态是保持在上一刻进入Stop Mode时的状态。

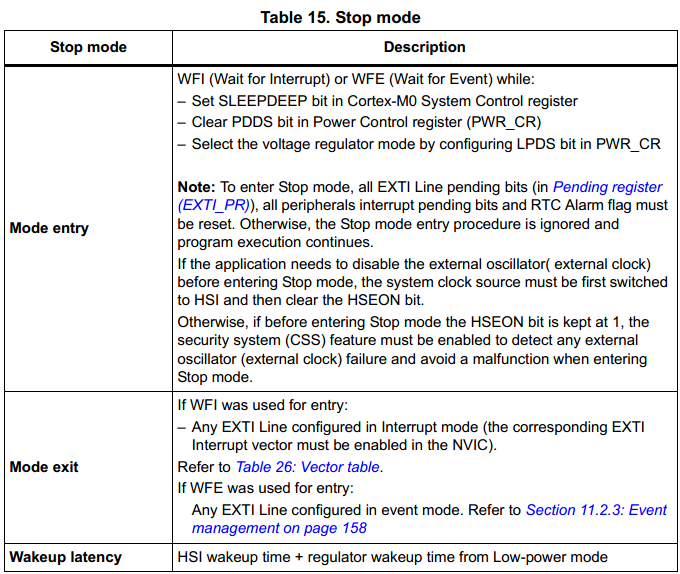

Stop Mode进出场景比較

Standby Mode

比Stop Mode更省电，SRAM和register仅仅有部分维持数据（需看下register表，应当有标明为Standby Circuitry的）。

Standby Mode进出场景比較

在上面的Stop Mode和Standby Mode中， 貌似IWDG，RTC。LSI和LSE还是由这几个peripheral各自的register编程设定而受控制的，由于即使是进入了Low Power Mode，RTC的功能还是须要的，由于要计时，这非常重要。

Low Power Mode下的debug问题

由于进入Stop Mode和Standby Mode后，Cortex M0事实上已经停止了（Clock关闭了）。因此用swd此时应当是没办法debug的，只是stm32f0308的资料说，通过设置DBGMCU_CR register的一些配置，还是能够debug的，可是没有进一步具体的说明了……只是，对于stm32f0308这颗IC，貌似在进入Low Power Mode后，也不是必需去debug，由于Stop Mode和Standby Mode本来就没有代码在运行了，除非是stm自己在开发和验证IC时。可能须要做些debug，所以这里对使用者来说。应当没有什么所谓了。

Low Power Mode的RTC唤醒方式

RTC alarm方式能够用来唤醒Stop mode和Standby Mode，RTC时钟源能够选择LSE，也能够是LSI，这两个低速时钟都适合用于低功耗的。

对于RTC alarm唤醒Stop Mode。须要：
10. 配置EXTI line 17为上升沿；
11. 配置RTC可产生RTC alarm。

对于RTC alarm唤醒Standby Mode，则仅仅须要RTC可产生RTC alarm就可以。
