汇编学习

汇编语言

vscode反汇编

-exec disassemble /m
-exec disassemble /m main
-exec info registers  //寄存器信息

字节长度

1byte=8bits

1word=2bytes=16bits

1dword=4bytes=32bits

逻辑运算

运算	and	or	xor
0 0	0	0	0
0 1	0	1	1
1 0	0	1	1
1 1	1	1	0

计算机加法运算

以2+3为例

X:0010 Y:0011

1.首先进行xor运算得到0001（此操作将相加后无需进位的数保留下来）。

2.然后进行and运算得到0010，并左移一位 0010 << 1 ==0100 （此操作为进位操作） 。

3.最后判断2操作后得到的数是否为0（判断是否仍需进位）。

4.继续将1和2步骤得到的数进行上述操作，直到得到0为止 。

32位通用寄存器

寄存器	作用
EAX	累加器
ECX	计数
EDX	I/O指针
EBX	DS段的数据指针
ESP	堆栈指针
EBP	SS段的数据指针
ESI	字符串操作的源指针：SS段的数据指针
EDI	字符串操作的目标指针：ES段的数据指针

通用寄存器使用

MOV /ADD/SUB

MOV EAX,12345678	;将12345678放入EAX中
ADD EAX,1			;EAX中的值加1
MOV ECX,2			;将2放入ECX中
ADD EAX,ECX			;将EAX和ECX中的值相加
SUB EAX,3			;EAX中的值减3

LEA 寻址 LEA EAX,DWORD PTR DS:[0x12345678]

内存

1.每个内存单元的宽度为8。

2.[0x0000000] [0xFFFFFFFF]称为地址。

3.地址的作用：当我们想从内存中读取数据或者想向内存中写入数据，首先应该找到读、写的位置。

内存的读写

寻址公式	例子
[立即数]	DWORD PTR DS:[0x12345678]
[reg] reg代表任意寄存器	DWORD PTR DS:[ECX]
[reg+立即数]	DWORD PTR DS:[ECX+4]
[reg+reg*{1,2,4,8}]	mov dword ptr ds[0x0000FFFF],0x0000FFFF
[reg+reg*{1,2,4,8}+立即数]	DWORD PTR DS:[ECX+ECX*4+2]

堆栈

PUSH	;进栈
POP		;出栈

先进栈后出栈，栈底地址不变。

栈

栈有两种基本操作：入栈和出栈。入栈就是将一个新的元素放到栈顶，出栈就是从栈顶取出一个元素。栈顶的元素总是最后入栈，需要出栈时，又最先从栈中取出。栈的这种操作规则被称为：LIFO（Last In First Out）。

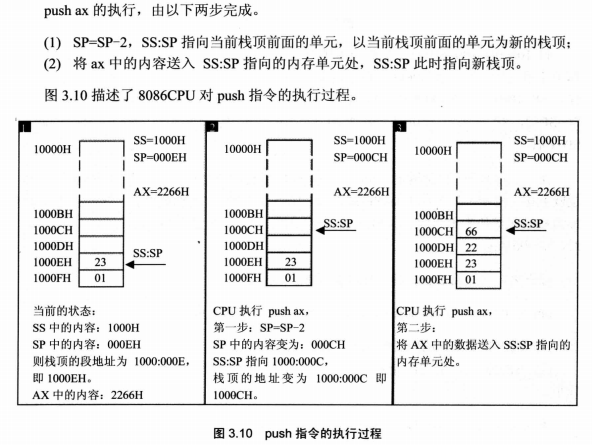

最基本的两个指令是PUSH（入栈）和POP（出栈）。8086CPU的入栈和出栈操作都是以字为单位进行的。

8086CPU中，有两个寄存器，段寄存器SS和寄存器SP，栈顶地址存在SS中，偏移地址存在SP中。任意时刻SS：SP指向栈顶元素。push指令和pop指令执行时，CPU从SS和SP中得到栈顶地址。

POP指令与PUSh恰好相反。

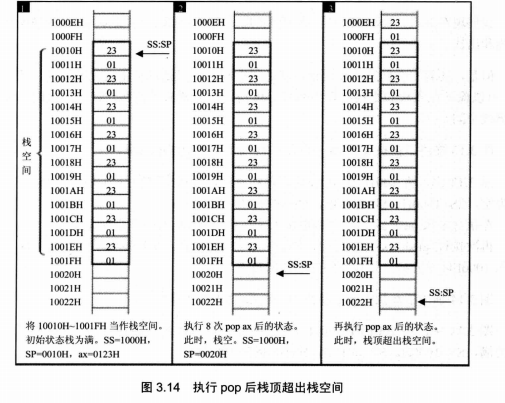

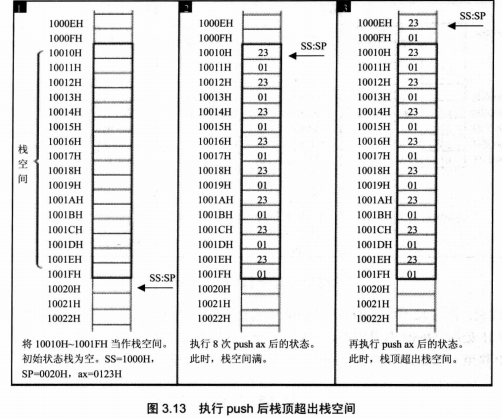

栈顶超界问题

我们在编程的时候要自己操心栈顶超界的问题，要根据可能用到的最大栈空间，来安排栈的大小，防止入栈的数据太多而导致的超界；执行出栈操作的时候也要注意，以防栈空的时候继续出栈而导致的超界。

push和pop

push和pop可以寄存器和内存之间传送数据

push 寄存器	;寄存器中数据入栈
pop  寄存器	;寄存器中数据出栈
push 段寄存器
pop  段寄存器
push 内存单元	;将一个内存单元处的字入栈
pop	 内存单元	;出栈，用一个内存字单元接收出栈数据

mov ax,1000H
mov ds,ax		;内存单元的段地址放入ds中
push [0]		;将1000：0处的字压入栈中
pop	 [2]		;出栈，出栈数据送入1000：2处

汇编语言

宽度：能存储的二进制数的位数。

逻辑运算：2-3

2：0010

-3：补码形式 1011->1100->1101

0010 xor 1101 = 1111

0010 and 1101 = 0000 << 0000

结果为1111 为-1的补码形式。

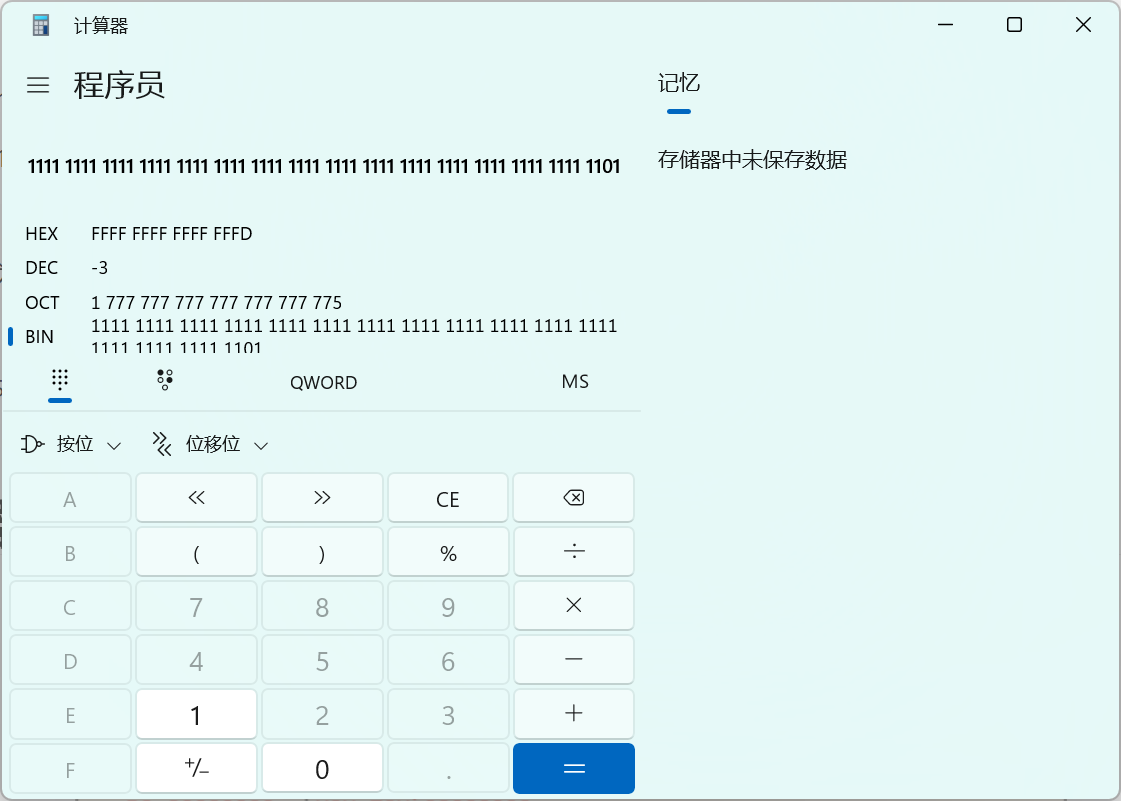

八进制计算2-5

这与存储器的宽度有关，可以看到在八进制结果中得到17·····75，这是因为在十六进制表达中，在这个64位存储器中，以二进制计算后的结果转为16进制就是上述F····FD（-3的补码形式），转为八进制就是上述结果。

寄存器和入栈出栈

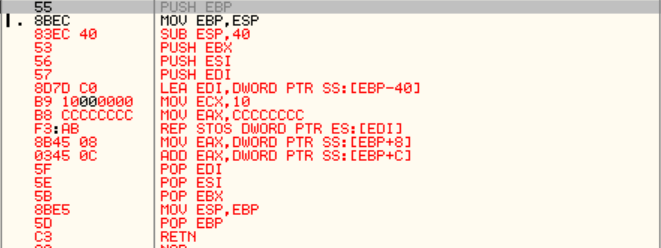

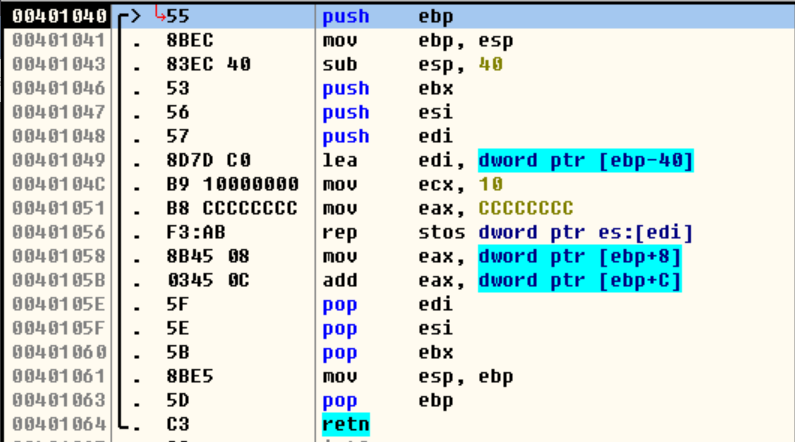

运行代码

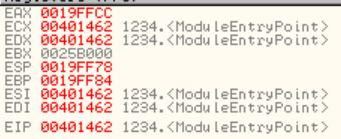

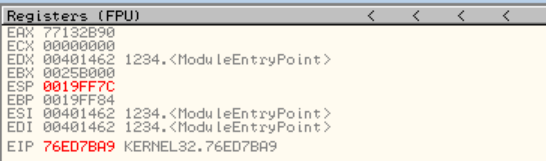

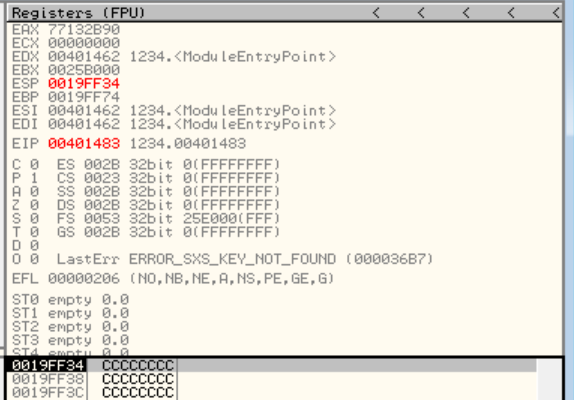

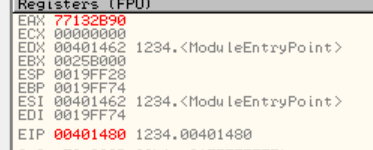

运行前寄存器情况

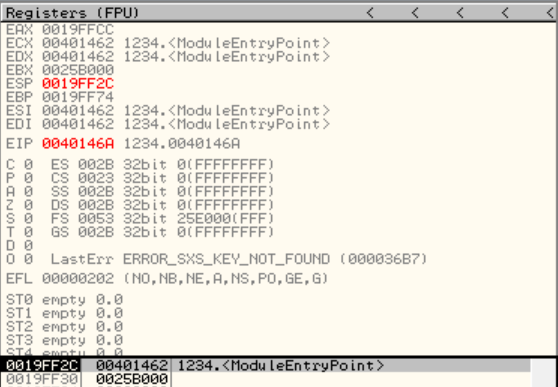

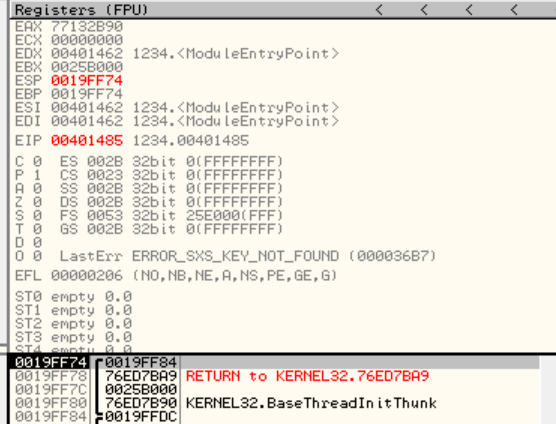

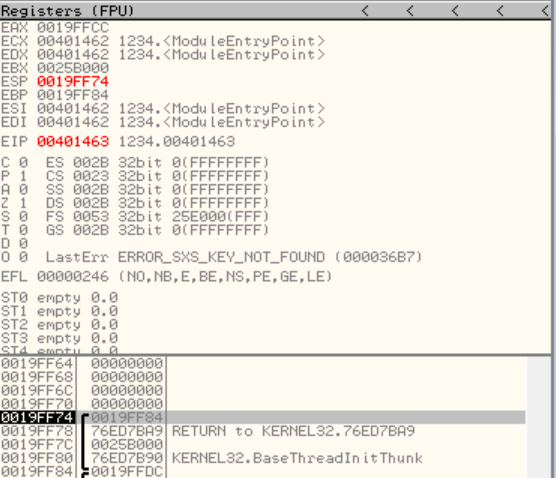

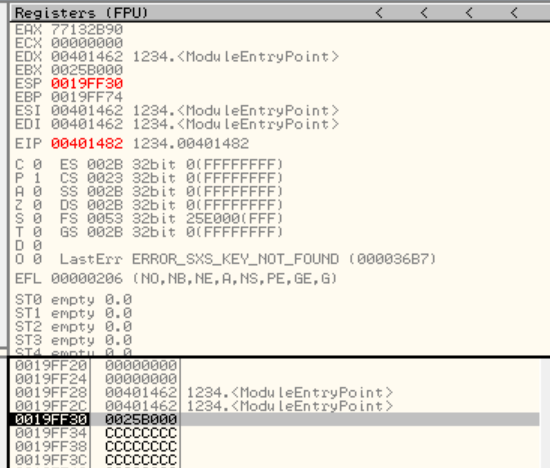

栈情况

PUSH EBP:将EBP中的栈底地址压入栈，栈顶地址-4。

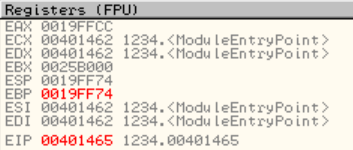

MOV EBP，ESP：将栈顶地址放入EBP中，此时栈顶栈底地址相同

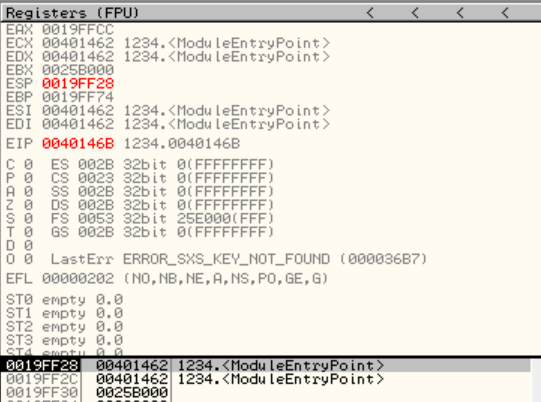

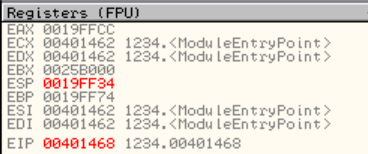

SUB ESP，40：ESP中值减-0x40

PUSH EBX：将ebx中存的值入栈且栈顶地址-4

PUSH ESI：将ESI中存的值入栈且栈顶地址-4

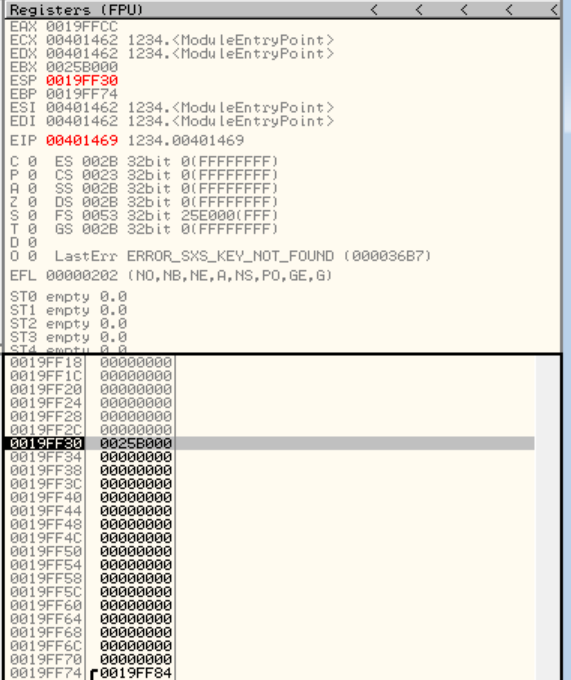

PUSH EDI：将EDI中存的值入栈且栈顶地址-4

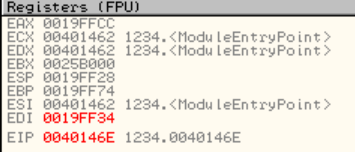

LEA EDI,DWORD PTR SS:[EBP-40]：EBP的地址值-0x40，存入EDI中

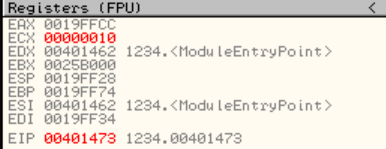

MOV ECX，10：0x10存入ECX中

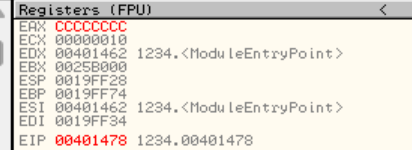

MOV EAX,0xCCCCCCCC:

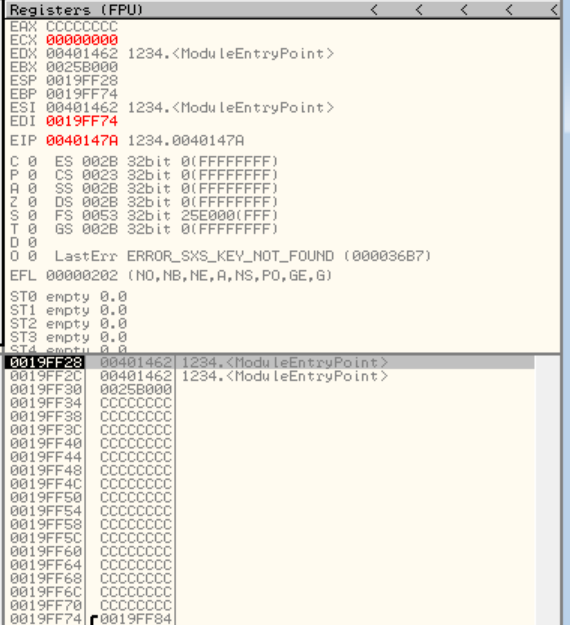

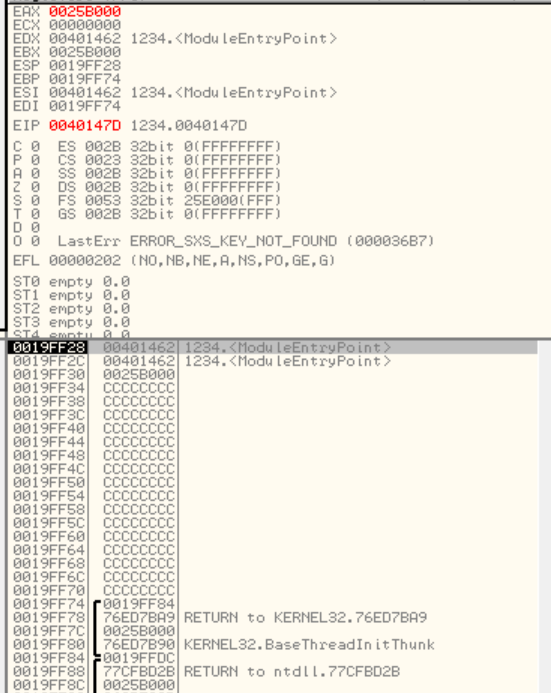

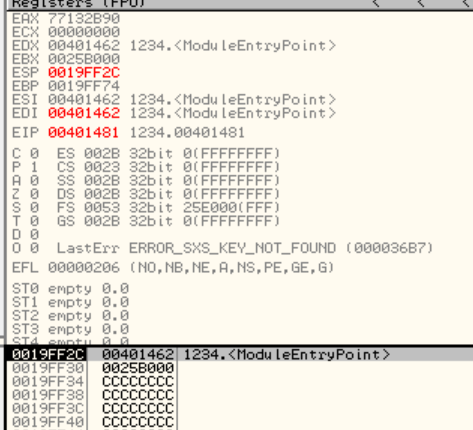

REP STOS DWORD PTR ES:[EDI]:覆盖从edi开始的内存为eax，edi减小4。循环ecx次，每循环一次ecx的值减1。

MOV EAX,DWORD PTR SS:[EBP+8]:ebp的地址+0x8中的值存入eax

ADD EAX,DWORD PTR SS:[EBP+C]:ebp+0xc内的值加eax中的值，存入eax。

POP EDI:栈顶地址中值取出，存入edi

POP ESI:

POP EBX:

MOV ESP,EBP:

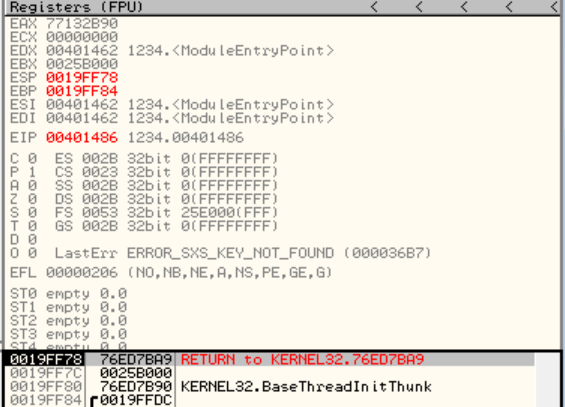

POP EBP:

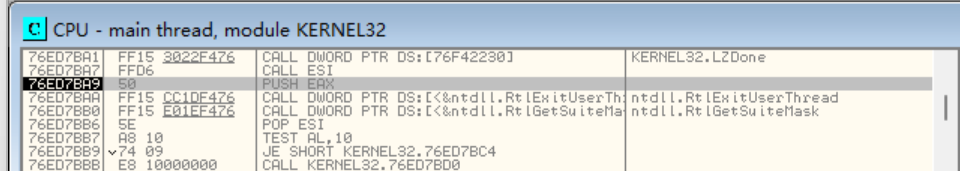

RETN:retn表示pop eip，然后跳转到eip中的地址指向的指令准备开始执行

通用寄存器

	寄存器		编号（二进制）	编号（十进制）
32位	16位	8位
EAX	AX	AL	000	0
ECX	CX	CL	001	1
EDX	DX	DL	010	2
EBX	BX	BL	011	3
ESP	SP	AH	100	4
EBP	BP	CH	101	5
ESI	SI	DH	110	6
EDI	DI	BH	111	7

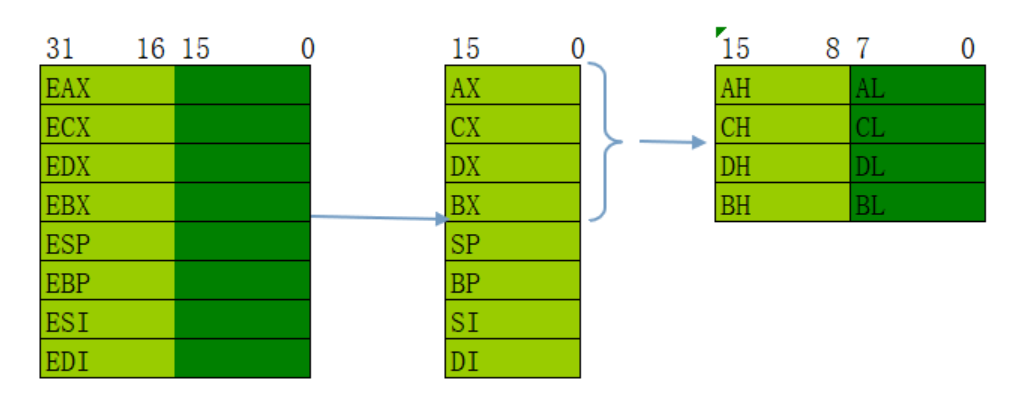

32位寄存器的前半部分为16位寄存器，前四个16位寄存器又可以分成8个8位寄存器。

验证如下

汇编指令

（r代表通用寄存器，m代表内存，imm代表立即数）

1.mov 目标操作数，源操作数

作用：拷贝源操作数到目标操作数

（1）源操作数可以是立即数、通用寄存器、段寄存器或内存单元

（2）目标操作数可以是通用寄存器、段寄存器、内存单元

（3）操作数宽度必须一样

（4）源操作数和目标操作数不能同时为内存单元

MOV r8/m8,r8    		#可以将8位通用寄存器中的值存入8位通用寄存器或者8位内存中
MOV r16/m16,r16
MOV r32/m32,r32

MOV r8,r8/m8    		#可以将8位通用寄存器或者8位内存中的值存入8位寄存器中
MOV r16,r16/m16
MOV r32,r32/m32

MOV r8,imm8            #将一个8位的立即数存入8位通用寄存器中
MOV r16,imm16
MOV r32,imm32

2.add 目标操作数，源操作数

作用：将目标操作数与源操作数相加，结果存入目标操作数

（1）源操作数可以是立即数、通用寄存器、段寄存器或内存单元

（2）目标操作数可以是通用寄存器、段寄存器、内存单元

（3）操作数宽度可以不一样

（4）源操作数和目标操作数不能同时为内存单元

ADD r8/m8,imm8
ADD r16/m16,imm16
ADD r32/m32,imm32

ADD r16/m16,imm8        #源操作数与目标操作数可以不一致！！
ADD r32/m32,imm8

ADD r8/m8,r8
ADD r16/m16,r16
ADD r32/m32,r32

ADD r8,r8/m8
ADD r16,r16/m16
ADD r32,r32/m32

3.sub

作用：将目标操作数减源操作数，结果存入目标操作数

（1）源操作数可以是立即数、通用寄存器、段寄存器或内存单元

（2）目标操作数可以是通用寄存器、段寄存器、内存单元

（3）操作数宽度可以不一样

（4）源操作数和目标操作数不能同时为内存单元

SUB r8/m8,imm8         #8,16,32位都可以

SUB r8/m32,imm32        #源操作数与目标操作数宽度可以不一致

SUB r32/m32,r32

SUB r32,r32/m32

4.and/or/xor

AND r8/m8, imm8
AND r16/m16,imm16
AND r32/m32,imm32

AND r16/m16, imm8
AND r32/m32, imm8

AND r8/m8, r8
AND r16/m16, r16
AND r32/m32, r32

AND r8, r8/m8
AND r16, r16/m16
AND r32, r32/m32

5.not

NOT r8/m8
NOT r16/m16
NOT r32/m32

6.push 入栈

PUSH r32
PUSH r16
PUSH m16
PUSH m32
PUSH imm8/imm16/imm32

#举例：
push eax
push ax
push word ptr ss:[esp]   #会从低位开始往高位取16位，即四个八进制，剩下的就不取了
push dword ptr ds:[edx]
push 0x12/0x1234/0x12345678/0x1   #这些数都会被当成32位立即数

7.pop 出栈

POP r32
POP r16
POP m16
POP m32

#举例：
pop esi
pop si
pop word ptr ss:[esp]     #注意一定不能写成sp,虽然sp是16位寄存器，但是ss:[]格式不允许16位，只允许32位寄存器，至于取多少内存宽度，取决的前面的word还是dword还是byte！
pop dword ptr ss:[eax]

内存

mov dword ptr ds：[0x0012FF34],0x12345678

• dword表示要使用的内存大小为4个字节，即要读/写多少；还可以是byte和word等
• ptr就表示代表后面是一个指针，即后面要跟内存编号（固定写法）
• DS是段寄存器，32位汇编中段寄存器和内存的属性有关系：如果后面地址直接用数表示，则用DS；如果后面写ESP或者EBP，就写SS；如果EDI的话就用ES。所以32位汇编中段寄存器就是后面内存属性的一个标识。
• [0x0012FF34]表示后面的立即数存入内存的（起始）地址，如果前面是dword，表示从这个内存地址对应的一字节内存块开始存储(或读取)，一共要存储(或读取)4字节内存，即4个内存块（因为一个地址对应一字节大小内存，那么一个编号可能不够存），即从[0x0012ff34]这个单元块开始存（或读），再往高地址存，依次往下，直到占用了4字节的内存，即从[0x0012ff34]到[0x0012ff37]都是用来存这个指令后面的数值的
• 0x12345678就是存入内存的数值，称为立即数。如果立即数的宽度比前面指定的内存宽度大，则从低位开始取，取到指定的宽度，高位多余的部分就被丢弃，比如要写入dword，但是立即数为0x123456789，则最终写入的内存的值为0x23456789，一共4字节

标志寄存器

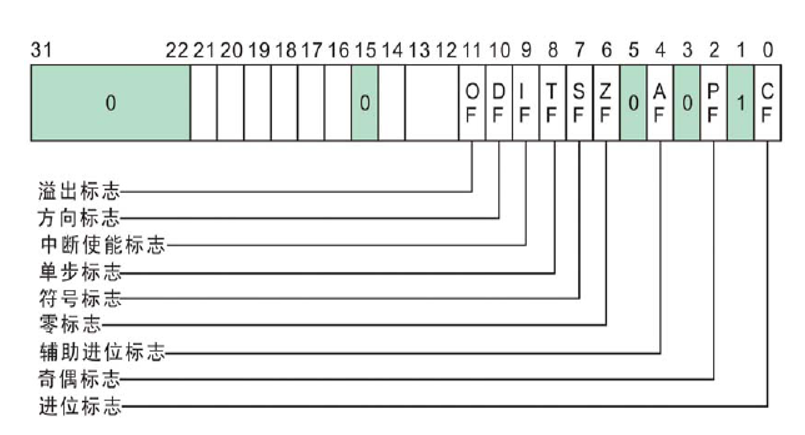

一、标志寄存器总览

​ EFLAGS寄存器，主要用于反映处理器的状态和ALU运算结果的某些特征及控制指令的执行。通俗来讲：标志寄存器与CPU中的其它寄存器不一样：它是按位起作用的，每一位都有专门的含义，记录特定信息

二、标志寄存器常用标志

1.进位标志CF(Carry Flag)

​ 运算最高位产生了进位或者错位，其值为1，否则为0。

				;最高位取决于运算数据宽度
add eax,0x1		;计算32位
add al,0xff		;计算8位

2.奇偶标志PF(Parity Flag)

​ 运算结果的低八位中,(二进制)1的个数为偶数置1,为奇数置0。

​ 只判断运算,mov操作不会改变PF。

3.辅助进位标志AF(Auxiliary Carry Flag)

​ 无论数据宽度，看低四位是否发生进位或借位。如果发生进位或借位则值为1，否则为0。

4.零标志ZF(Zero Flag)

​ 用来反映运算结果是否为0，为0则值为1，否则为0。

mov eax，0	;操作并不会使ZF值变为1。

5.符号标志SF(Sign Flag)

​ 符号标志SF用来反映运算结果的符号位，它与运算结果的最高位相同

​ 注意如果SF位为1，只能说明最高位为1，不能说明这就一定是一个负数，因为有符号数和无符号数是程序员在写的时候自己决定 的，所以当程序员认为结果为无符号数时，那么最高位是1也不是负数，除非认为是有符号数，才能根据SF位为1判断是结果是负数

6.溢出标志OF(Overflow Flag)

​ 用来反映有符号数加减所得结果是否溢出，如果运算结果超出当前运算位数所能表示的范围，则称为溢出，OF值为1，否则为0。（主要给有符号数运算使用）

​ 无符号数相加超过数据宽度则溢出(一般看CF)

​ 正+正=正 ，如果为负则有溢出

​ 负+负=负 ，结果为正则有溢出

​ 正+负 永远不会有溢出

7.方向标志DF(Direction Flag)

​ 当该位置1时（DF=1），存储器地址自动减少（减多少一般看指令给的宽度是byte，word还是dword，或者视情况而定），串操作指令为自动减量指令，即从高位到低位处理字符串；当该位置0时（DF=0），存储器地址自动增加，串操作指令为自动增量指令。

其他汇编指令

1.ADC：带进位加法

​ 相加运算后加上CF的值。

ADC R/M,R/M/IMM    #两边不能同时为内存,且宽度要一样
#举例：
ADC AL,CL
ADC BYTE PTR DS:[12FFC4],2
ADC BYTE PTR DS:[12FFC4],AL

2.SBB：带借位减法

​ 相减运算后减去CF的值。

SBB  R/M,R/M/IMM    #两边不能同时为内存,宽度要一样
#举例：
SBB AL,CL
SBB BYTE PTR DS:[12FFC4],2
SBB BYTE PTR DS:[12FFC4],AL   #宽度一致

3.XCHG：交换数据

XCHG  R/M,R/M     #后面不能是立即数！两边不能同时为内存,宽度要一样
#举例：
XCHG AL,CL
XCHG DWORD PTR DS:[12FFC4],EAX
XCHG BYTE PTR DS:[12FFC4],AL        #宽度一致

4.MOVS：内存和内存之间移动数据

​ 将后面ESI中存到内存地址编号中的值（按照给定的数据宽度），存到前面的EDI中的内存地址编号中。

​ DF为0时，ESI和EDI中的地址编号根据数据宽度进行+1/+2/+4

​ DF为1时，ESI和EDI中的地址编号根据数据宽度进行 -1/ -2/ -4

MOVS BYTE PTR ES:[EDI],BYTE PTR DS:[ESI]    #简写为    MOVSB
MOVS WORD PTR ES:[EDI],WORD PTR DS:[ESI]    #简写为    MOVSW
MOVS DWORD PTR ES:[EDI],DWORD PTR DS:[ESI]  #简写为    MOVSD

5.STOS：将AL/AX/EAX的值存到[EDI]指定的内存单元（根据数据宽度）

​ DF的值对EDI的影响同MOVS

STOS BYTE PTR ES:[EDI]    #简写为    STOSB
STOS WORD PTR ES:[EDI]    #简写为    STOSW
STOS DWORD PTR ES:[EDI]   #简写为    STOSD

6.REP：按计数寄存器(ECX)中指定的次数重复执行，执行一次ECX-1

​ 对象为MOVS和STOS

JCC

一、jmp

​ 作用：修改EIP的值，执行时只有EIP变化。

​ EIP：CPU读取指令的地址。

jmp 立即数/寄存器

二、call

​ 作用：修改EIP的值，将call下一跳指令的地址压入栈中。ESP会发生变化，此时栈顶地址也叫返回地址。

call 地址/寄存器

三、retn

​ 作用：修改EIP的值，将栈顶地址中的值（返回地址）出栈，并赋给EIP，之后跳转到EIP中的地址，也就是call下面的操作。（通常与call一起使用）

四、cmp

​ 作用：只改变标志寄存器，不修改操作数。

​ 原理：进行一次SUB操作，但是并不修改寄存器中的值。根据SUB的结果来改变标志寄存器的值。当两个数相等时，ZF置1。

格式：

CMP EAX,ECX
CMP AX,WORD PTR DS:[405000]   #可以将内存中的值与寄存器作比较，但是数据宽度必须一致
CMP EAX,DWORD PTR DS:[405000]

​ cmp执行后通过标志寄存器的值判断两个数的大小。

无符号数：

CMP结果	ZF	CF
目的操作数<源操作数	0	1
目的操作数>源操作数	0	0
目的操作数=源操作数	1	0

有符号数：

CMP结果	标志位
目的操作数<源操作数	SF≠OF
目的操作数>源操作数	SF=OF
目的操作数=源操作数	ZF=1

ZF位与SF位比较重要

五、test

​ 作用：将两个数进行and操作，只改变标志寄存器的值。

格式：

TEST  R/M,R/M/IMM   #同样前面不能同时为操作数

常见用法：一般用来判断某寄存器值是否为0（一般看ZF标志寄存器判断）

六、jcc指令

1、je、jz

​ je：jmp if equal

​ jz：jmp if zero

有条件跳转，如果相等则跳转，一般看ZF标志位。

2、jne，jnz（与je、jz相反）

​ jne：jmp if not equal

​ jnz：jmp if not zero

3、js、jns

​ jmp if（not） sign

​ 如果SF位为1（0）则跳转。

4、jp、jpe

​ jmp if parity （even）

​ PF=1跳转

5、jnp、jpo

​ jmp if not parity；jmp when parity flag is odd

​ PF=0跳转

6、jo、jno

​ jmp if （not） overflow

​ OF=1（0）则跳转

7、jb、jnae

​ jmp if below；jmp if above or equal

​ jb指令前面的cmp等比较指令中前面的数跟后面的数比较，小于则跳转（无符号数），即CF=1跳转。

8、jnb、jae

​ jmp if not below；jmp if above or equal

​ 大于等于则跳转（无符号数），CF=0跳转

9、jbe、jna

​ jmp if below or equal；jmp if not above

​ 小于等于则跳转（无符号数），CF=1或ZF=1跳转。

10、jnbe、ja

​ jmp if not below or equal；jmp if above

​ 大于则跳转（无符号数），CF=0且ZF=0跳转。

11、jl、jnge

​ jmp if less；jmp if not greater or equal

​ 小于则跳转（有符号数），SF≠OF跳转。

12、jnl、jge

​ jmp if not less；jmp if greater or equal

​ 大于等于则跳转（有符号数），SF=OF跳转。

13、jle、jng

​ jmp if less or equal；jmp if not greater

​ 小于等于则跳转（有符号数），SF≠OF或ZF=1。

14、jnle、jg

​ jmp if not less or equal；jmp if greater

​ 大于则跳转（有符号数），SF=OF且ZF=0。

堆栈图

OllyDBG F2设置断点，F9运行到断点处，F8单步运行，CALL用F7执行。

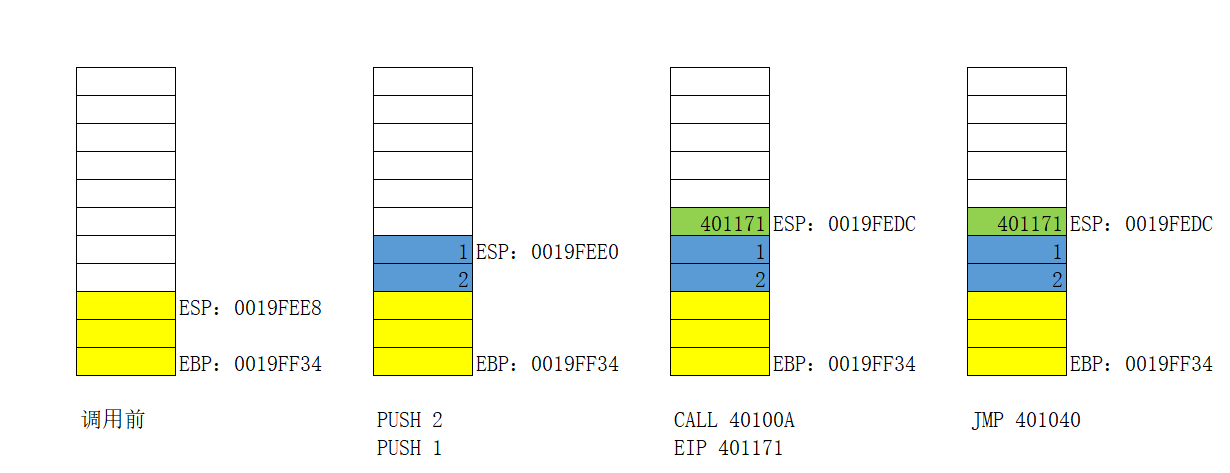

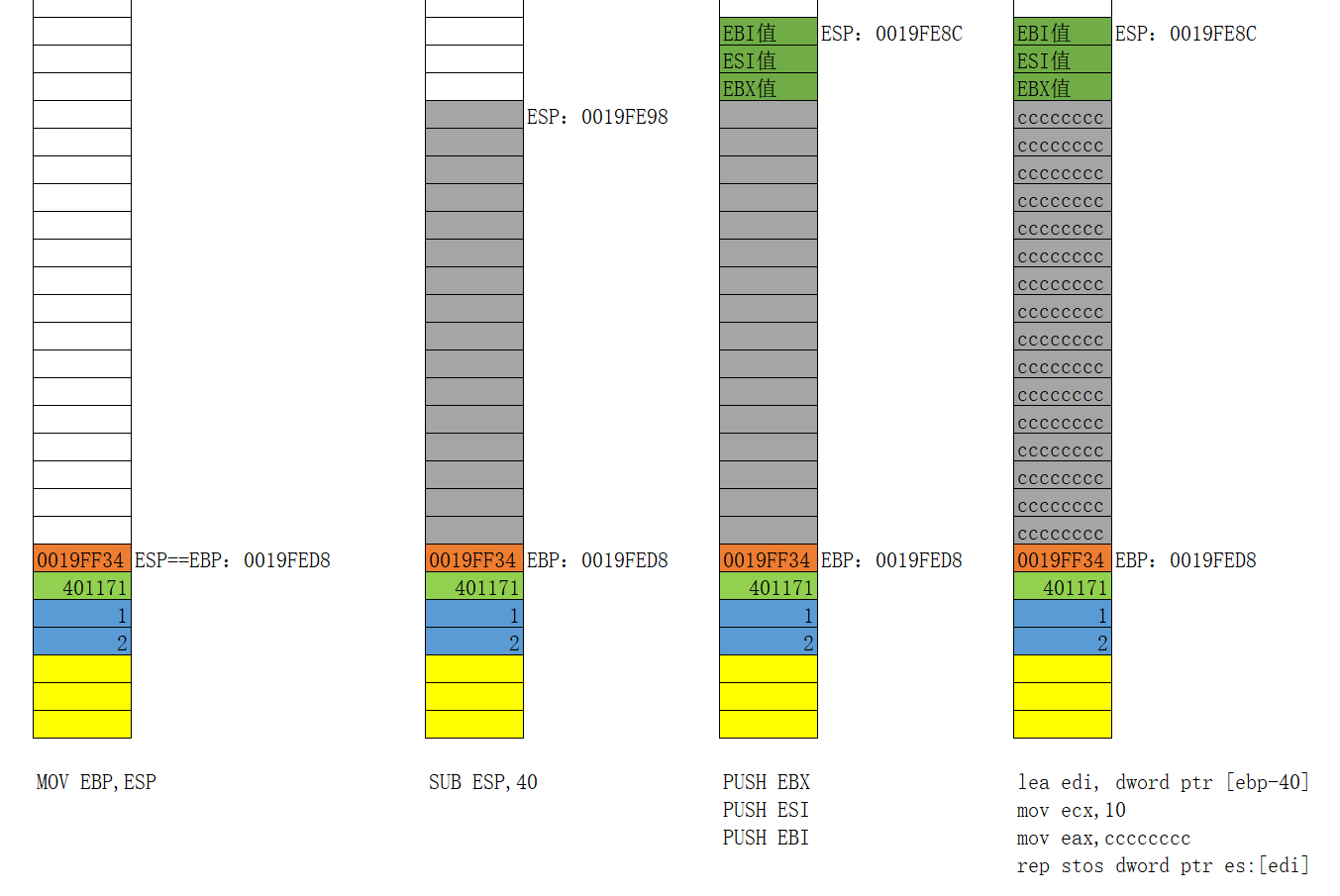

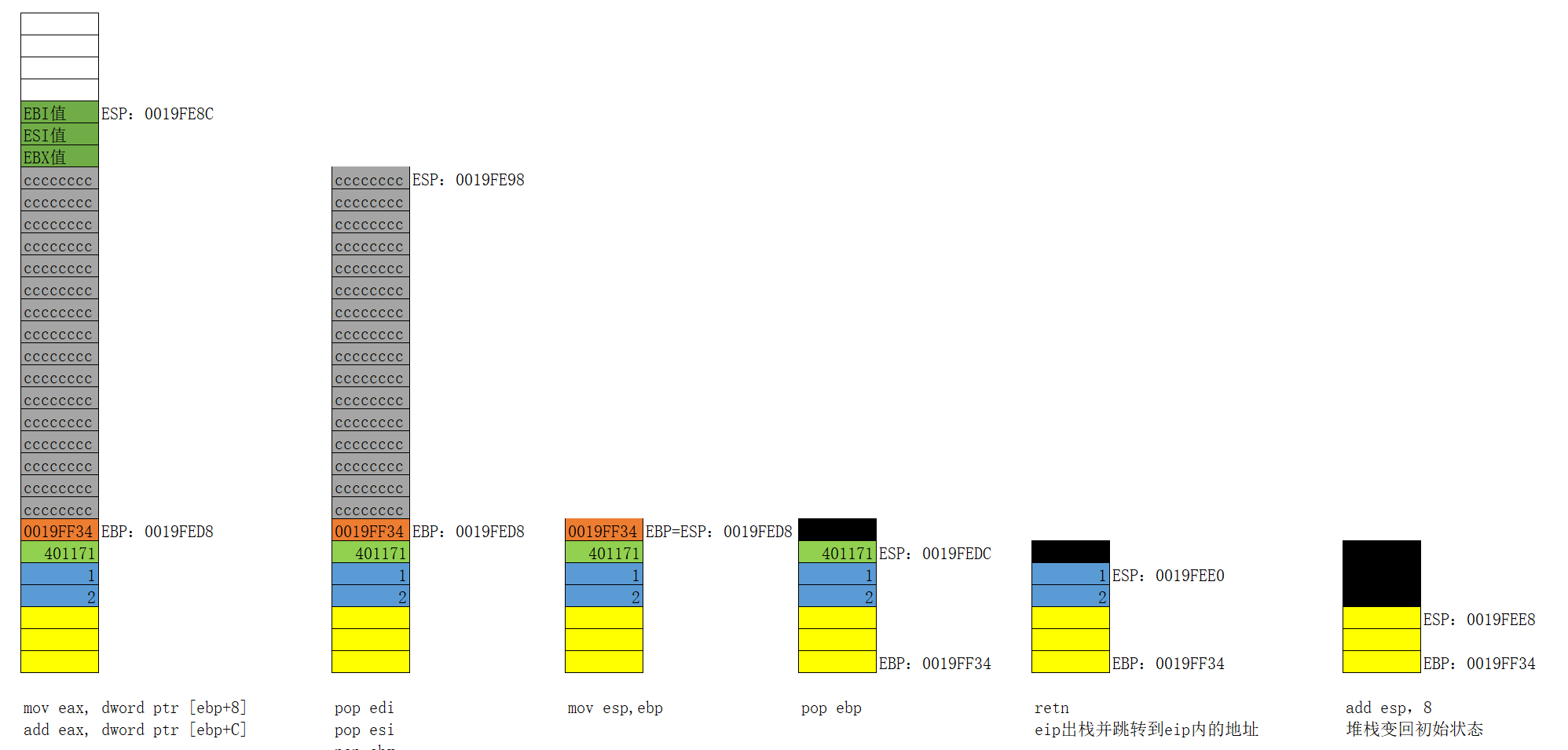

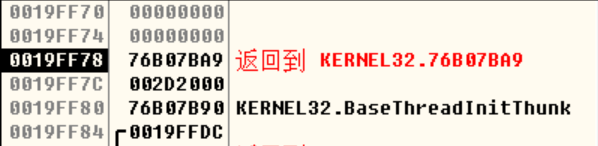

画堆栈图

（初始堆栈）↑

• push 2和push 1操作一般是将函数要用到的参数赋值并压入栈中，后面函数可能要使用；
• call函数表示调用此函数，让CPU跳转到后面跟的地址，开始执行函数，先会经过jmp指令，起一个跳板的作用，两个都会改变eip的值，让CPU跳转执行，而且最要注意的是，call函数跳转前会先将函数的返回地址压入栈中；
• push ebp是将函数调用前的源栈底储存后面，后面要恢复堆栈

• mov ebp,esp、sub esp,40为了开辟缓冲区，用来存储函数中要用到的数据

• push ebx、push esi、push edi为了保留现场，这些寄存器中可能存着函数调用前的信息，函数执行时可能会使用这些寄存器，所以将数据先存入内存

• lea edi, dword ptr [ebp-40]将缓冲区开始地址放入edi

• mov ecx,10、mov eax,cccccccc、rep stos dword ptr es:[edi]将缓冲区用cccccccc填满

• CCCCCCCC是四个十六进制数，CC其实就是int3的硬编码，int3是断点，填充这么多CCCCCCCC有什么好处呢？防止缓冲区溢出：因为在写代码时，这块新分配出来的内存（缓冲区），就是给程序用的，当有数据要存储时，就会存到这块内存中，其他不用的地方全是CCCCCCCC，即int3，那么当程序一旦超过缓冲区时，就会自动停下来

• 其次，这块新分配出来的内存，上一个函数执行时可能使用过，留下垃圾数据（对本次函数没有意义的数据），那么将缓冲区填充的还有一个好处就是将缓冲区的垃圾信息覆盖，所以最好给参数赋初始值

• mov eax, dword ptr [ebp+8]、add eax, dword ptr [ebp+C]这两条指令就是函数真正的功能，将两个函数的参数相加，将结果存到eax中返回（如果结果大于0xffffffff可以存到内存中）
• pop edi、pop esi、pop ebx用来恢复现场，将原来的寄存器中值恢复
• retn等价于pop eip，而此时栈顶中的值就是函数的返回地址，所以此指令执行后让CPU回到这函数的下面一行指令地址
• add esp,8是为了将堆栈恢复原状
