引入：

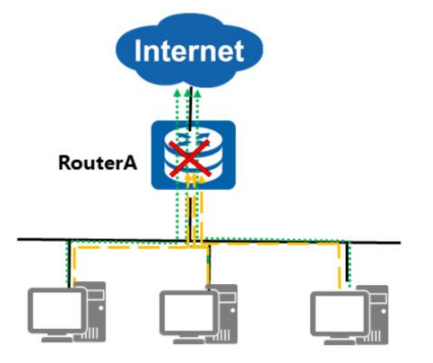

在我们的局域网中，网关设备的作用至关重要，当本网段的网关设备出现故障时，以该设备为网关的主机将都不能访问互联网。

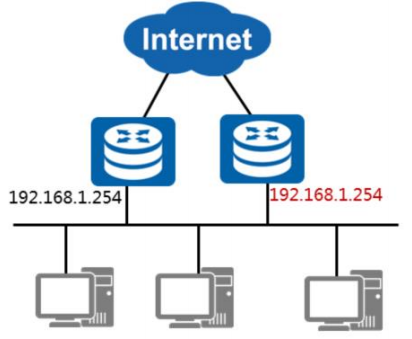

如果引入双网关，这样可以实现网关的备份，但是存在一个问题：网关间的IP地址冲突，主机会频繁切换网络出口。如果配置不同的IP地址，每个主机只能配置一个网关，当这一网关发生故障时，只能通过管理员手动修改网关配置，时间取决于管理员的操作时间，这也就失去备份的意义。
1、VRRP协议概述
- VRRP（虚拟路由器冗余协议），VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。
- 存在VRRPv2（常用）和VRRPv3两个版本。一般来说V2适用于IPV4网络，V3适用于IPV4和IPV6两种网络。
- VRRP报文：只用一种报文，Advertisement报文，其目的IP地址为224.0.0.18，目的MAC地址为01-00-5e-00-00-12，协议号为112。
2、VRRP的结构
2.1 基本概念

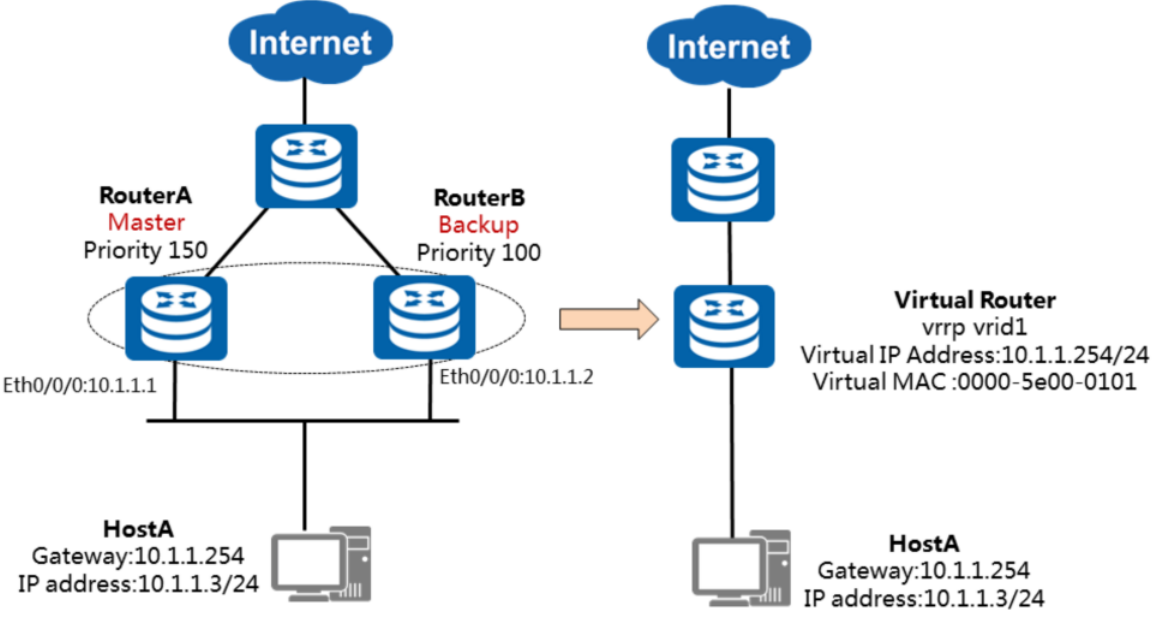

- VRRP路由器（VRRP Router）：运行VRRP协议的设备，如RouterA和RouterB。
- 虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当作一个共享局域网内主机的缺省网关。如RouterA和 RouterB共同组成了一个虚拟路由器。
- Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备，如RouterA。
- Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备，如RouterB。
- Priority：设备在备份组中的优先级，取值范围是0～255。0表示设备停止参与VRRP备份组，用来使备份设备尽快成为Master设备，而不必等到计时器超时；255则保留给IP地址拥有者，无法手工配置；设备缺省优先级值是100。
- Vrid：虚拟路由器的标识，如图中RouterA和RouterB组成的虚拟路由器的vrid为1，需手工指定，范围1~255。
- 虚拟IP地址(Virtual IP Address)：虚拟路由器的IP地址，一个虚拟路由器可以有一个或多个IP地址，由用户配置。如RouterA和RouterB组成的虚拟路由器的虚拟IP地址为10.1.1.254/24。
- IP地址拥有者（IP Address Owner）：如果一个VRRP设备将真实的接口IP地址配置为虚拟路由器IP地址，则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的，则它将一直成为Master。
- 虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据vrid生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-{vrid} 。当虚拟路由器回应ARP请求时，使用虚拟MAC地址，而不是接口的真实MAC地址。如 RouterA和RouterB组成的虚拟路由器的vrid为1，因此这个VRRP备份组的MAC地址为00-00-5E-00-01-01。

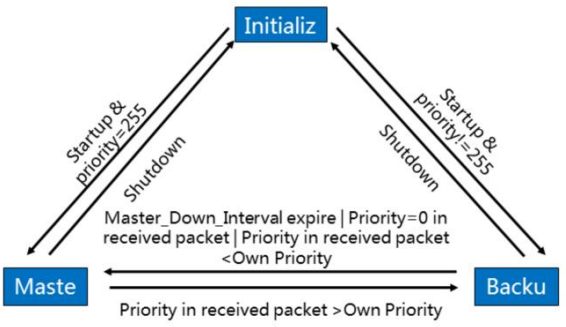

3、VRRP的状态机
VRRP协议状态机有三种状态：Initialize（初始状态）、Master（活动状态）、Backup（备状态）。
三个状态机之间的切换条件：
- Initialize->Master：Startup priority=255；
- Initialize->Backup：Startup priority！=255；
- Master->Initialize：设备关闭；
- Master->Backup：收到比自己优先级更高的数据包；
- Backup->Initialize：设备关闭；
- Backup->Master：在超时时间内没有收到VRRP通告报文或者收到通告报文原Master优先级为0，或者收到的通告报文中的原Master优先级比自己的优先级低。
4、VRRP的工作过程

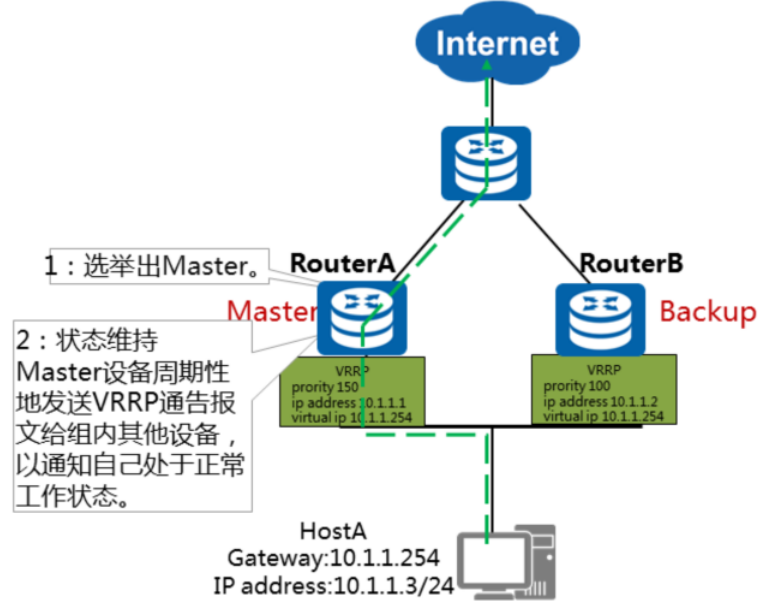

4.1 正常主备过程
1. 选举出Master：
- VRRP备份组中的设备根据优先级选举出Master。Master设备通过发送免费ARP报文，将虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务。
- 选举规则：比较优先级的大小，优先级高者当选为Master设备。当两台设备优先级相同时，如果已经存在Master，则其保持Master身份，无需继续选举；如果不存在Master，则继续比较接口IP地址大小，接口IP地址较大的设备当选为Master设备。
2. Master设备状态的通告（VRRP备份组状态维持）：
- Master设备周期性地发送VRRP通告报文，在VRRP备份组中公布其配置信息（优先级等）和工作状况。Backup设备通过接收到的VRRP报文来判断Master设备是否工作正常。 当Master设备主动放弃Master地位（如Master设备退出备份组）时，会发送优先级为0的通告报文，用来使Backup设备快速切换成Master设备，而不用等到Master_Down_Interval定时器超时。这个切换的时间称为Skew_Time，计算方式为：（256-Backup设备的优先级）/256，单位为秒。
- 当Master设备发生网络故障而不能发送通告报文的时候，Backup设备并不能立即知道其工作状况。等Master_Down_Interval定时器超时后，才会认为Master设备无法正常工作，从而将状态切换为Master。其中Master_Down_Interval定时器取值为：3×Advertisement_Interval＋Skew_Time，单位为秒。
4.2 主备切换过程

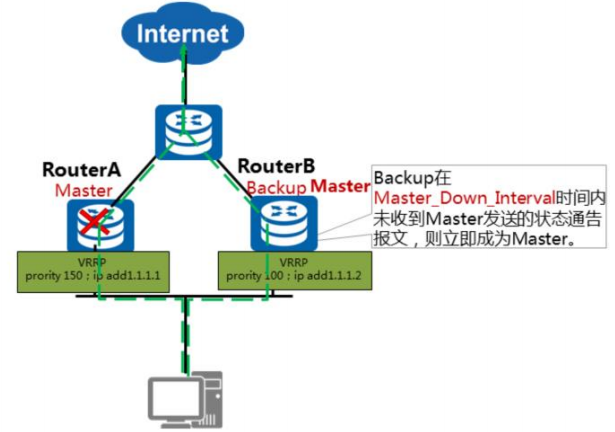

（1）若Master发生过程，则主备切换过程：
- 当组内的备份设备一段时间（Master_Down_Interval定时器取值为：3×Advertisement_Interval＋Skew_Time，单位为秒）内没有接收到来自Master设备的报文，则将自己转为Master设备。
- 一个VRRP组里有多台备份设备时，短时间内可能产生多个Master设备，此时设备将会对收到的VRRP报文中的优先级与本地优先级做比较，从而选取优先级高的设备成为Master。
- 设备的状态变为Master之后，会立刻发送免费ARP来刷新交换机上的MAC表项，从而把用户的流量引到此设备上来，整个过程对用户完全透明。

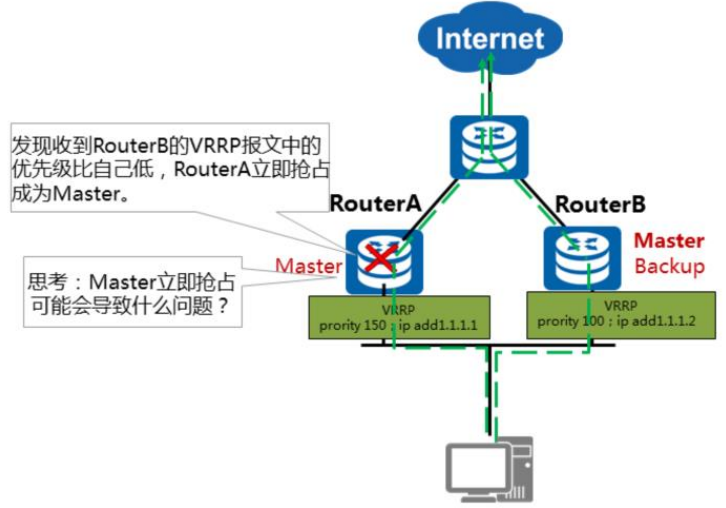

（2）若Master故障恢复，则主备回切过程：
1. 抢占模式（Preemption Mode）：
- 控制具有更高优先级的备用路由器是否能够抢占具有较低优先级的Master路由器，使自己成为Master。缺省为抢占模式。
- 注意：存在的例外情况是如果IP地址拥有者是可用的，则它总是处于抢占的状态，并成为Master设备。
2. 抢占延时（Delay Time）：
- 抢占延迟时间，默认为0，即立即抢占。
- 图中RouterA故障恢复后，立即抢占可能会导致流量中断，因为RouterA的上行链路的路由协议可能未完成收敛，这种情况则需要配置Master设备的抢占延时。
- 另外在性能不稳定的网络中，网络堵塞可能导致Backup设备在Master_Down_Interval期间没有收到Master设备的报文，Backup设备则会主动切换为Master。如果此时原Master设备的报文又到达了，新Master设备将再次切换回Backup，如此则会出现VRRP备份组成员状态频繁切换的现象。为了缓解这种现象，可以配置抢占延时，使得Backup设备在等待Master_Down_Interval时间后，再等待抢占延迟时间。如在此期间仍没有收到通告报文，Backup设备才会切换为Master设备。

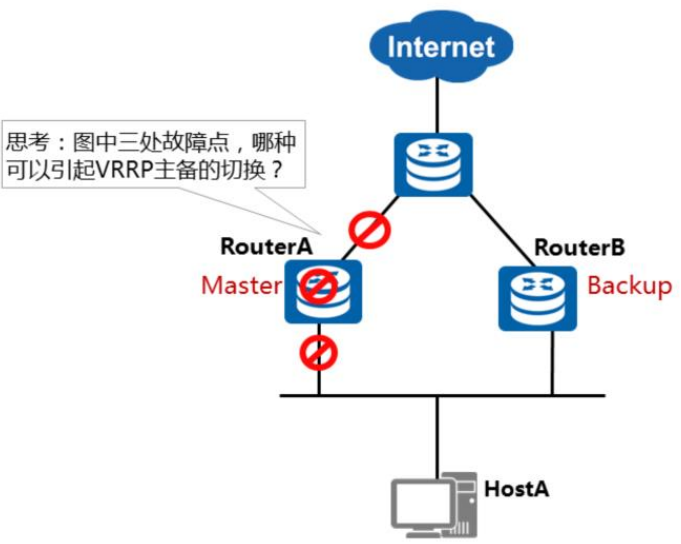

4.3 VRRP故障场景
- 图中RouterA的上行链路故障不会引起VRRP主备切换，这样会造成HostA访问Internet的流量在RouterA处被丢弃，所以需要使VRRP设备能够感知到上行链路故障，并且及时做主备切换。这就需要利用VRRP的联动功能监视上行接口或链路故障，主动进行主备切换。
- 若RouterA或连接RouterB的接口发生故障时都会引起VRRP主备切换，因为Backup设备无法在Master_Down_Interval时间内收到Master设备发送的协议报文了。

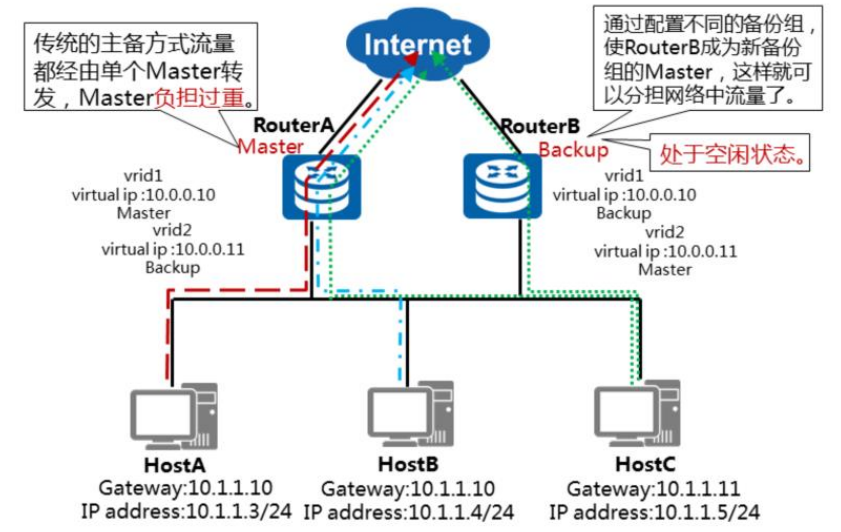

5、VRRP负载分担过程
- 负载分担是指多个VRRP备份组同时承担业务转发，VRRP负载分担与VRRP主备备份的基本原理和报文协商过程都是相同的。对于每一个VRRP备份组，都包含一个Master设备和若干Backup设备。
- 与主备备份方式的不同点在于：负载分担方式需要建立多个VRRP备份组，各备份组的Master设备分担在不同设备上；单台设备可以加入多个备份组，在不同的备份组中扮演不同的角色。
6、配置

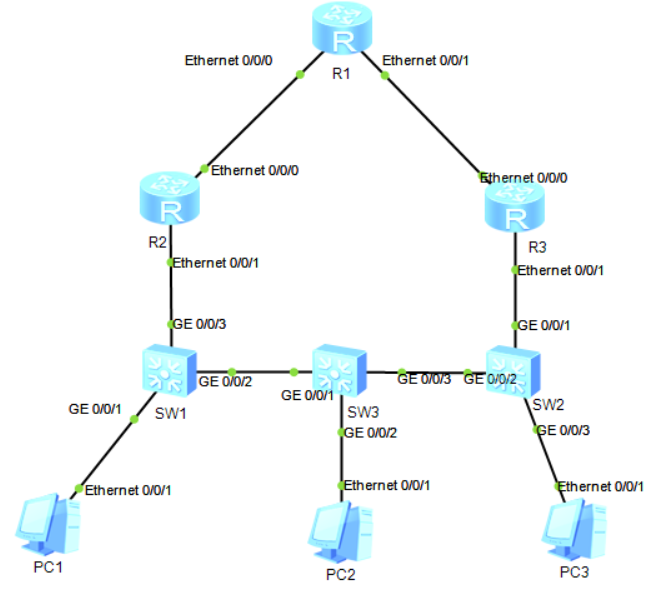

实验拓扑：
（1）主备方式配置（不推荐）：其中R2为主，R3为备，正常情况流量全部经过R2，当R2出现故障时，R3切换为主。
R2配置：
interface Ethernet0/0/1
ip address 10.0.0.1 255.255.255.0 //配置物理地址
vrrp vrid 1 virtual-ip 10.0.0.10 //配置虚拟地址
vrrp vrid 1 priority 120 //设置优先级，默认为100
vrrp vrid 1 preempt-mode timer delay 20 //设置抢占时延
vrrp vrid 1 track interface Ethernet0/0/0 reduced 30 //设置上行链路追踪，上行链路故障，优先级减少30
R3配置：
interface Ethernet0/0/1
ip address 10.0.0.2 255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.10（2）负载分担方式：负载分担方式与主备备份方式的配置思路一致，以单个VRRP备份组为例；互为主备，也可以提高带宽利用率。
R2配置：R2为1组的主，2组的备
interface Ethernet0/0/1
ip address 10.0.0.1 255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.10
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 20
vrrp vrid 1 track interface Ethernet0/0/0 reduced 30
vrrp vrid 2 virtual-ip 10.0.0.11
R3配置：R3为1组的备，2组的主
interface Ethernet0/0/1
ip address 10.0.0.2 255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.10
vrrp vrid 2 virtual-ip 10.0.0.11
vrrp vrid 2 priority 120
vrrp vrid 2 preempt-mode timer delay 20
vrrp vrid 2 track interface Ethernet0/0/0 reduced 30
