|NO.Z.00012|——————————|^^ 构建 ^^|——|HAC构建.V3|——|5台server|
一、LVS-DR+keepalived模式：10.10.10.11部署Keepalived服务（LVS主master）
### --- 10.10.10.11部署Keepalived服务（LVS主master）
### --- 将Keepalived.iso文件上传到10.10.10.11服务器的root目录下
### --- 创建一个/mnt/iso1目录用于挂载Keepalived.iso文件
[root@server11 ~]# mkdir /mnt/iso1
[root@server11 ~]# mount -o loop Keepalived.iso /mnt/iso1/
~~~ 将所有数据拷贝到当前目录
[root@server11 ~]# cp -a /mnt/iso1/* . // 将所有数据拷贝到当前目录
[root@server11 ~]# ls
keepalived-1.2.2.tar.gz rkhunter-1.3.8.tar.gz // 得到Keepalived的源码包### --- 需要源码编译安装；安装 gcc环境
[root@server11 ~]# yum install -y gcc gcc-c++
~~~ 源码编译安装Keepalived
[root@server11 ~]# tar -zxvf keepalived-1.2.2.tar.gz
[root@server11 ~]# cd keepalived-1.2.2
~~~ 安装相关依赖
[root@server11 keepalived-1.2.2]# yum install -y kernel-devel openssl-devel popt-devel gcc*~~~ 生成Makefile文件
[root@server11 keepalived-1.2.2]# ./configure --prefix=/ --with-kernel-dir=/usr/src/kernels/2.6.32-642.el6.x86_64/
Keepalived configuration
------------------------
Keepalived version : 1.2.2
Compiler : gcc
Compiler flags : -g -O2
Extra Lib : -lpopt -lssl -lcrypto
Use IPVS Framework : Yes
IPVS sync daemon support : Yes
IPVS use libnl : No
Use VRRP Framework : Yes
Use Debug flags : No
[root@server11 keepalived-1.2.2]# make && make install~~~ 把启动脚本做软连接，设置为开机自启
[root@server11 keepalived-1.2.2]# ll /etc/init.d/keepalived
-rwxr-xr-x 1 root root 1288 Jan 21 00:35 /etc/init.d/keepalived
~~~ 添加Keepalived自启规则
[root@server11 keepalived-1.2.2]# chkconfig --add keepalived // 添加Keepalived自启规则
[root@server11 keepalived-1.2.2]# chkconfig keepalived on // 设置开机自启### --- 修改Keepalived配置文件
[root@server11 keepalived-1.2.2]# vim /etc/keepalived/keepalived.conf
global_defs {
# notification_email { // 删除
# acassen@firewall.loc
# failover@firewall.loc
# sysadmin@firewall.loc
# }
# notification_email_from Alexandre.Cassen@firewall.loc
# smtp_server 192.168.200.1
# smtp_connect_timeout 30
router_id R1 // 保留router_id,可以这个集群服务在这台设备的别名设置主机的名称，可以自己定义，但是同一个组下名称不可以相同。
vrrp_instance VI_1 {
state MASTER // 设置是主服务器，还是从服务器，master是主服务器
interface eth0 // 通过eth0网卡做心跳检测
virtual_router_id 66 // 以及虚拟的组，只有在同一个组里，它才是同一个高可用环境，组ID必须一致
priority 80 // 权重：最大不超过150，组合组之间最好差距为50，切换可能会更顺畅一点。官方建议；写80，留一定的余地
advert_int 1 // 检测间隔为1秒
authentication { // 认证：主和从之间的需要填写一定的身份认证，此处为密码认证
auth_type PASS // 认证账户：
auth_pass 1111 // 认证密码
}
virtual_ipaddress { // 几群的IP地址
10.10.10.100 // 此环境只有一个集群~~~ Keepalived以上为虚拟路由相关的协议设置OK
~~~ Keepalived以下为 虚拟服务的设置
virtual_server 10.10.10.100 80 { // 集群相关的参数；地址:端口号80：10.10.10.100:80
delay_loop 6 // 检测循环次数
lb_algo rr // 当前使用的算法rr
lb_kind DR // 当前的模式为DR模式
nat_mask 255.255.255.0
persistence_timeout 50
protocol TCP // 当前的检测方案为TCP连接模式
real_server 192.168.201.100 443 { // 真实服务器
weight 1 // 权重，此环境使用的是r，没有用wr，所以写1：1即可
TCP_CHECK {
connect_port 80 // TCP的检测方案，检测的端口是80
connect_timeout 3 // 检测的操作时间是3秒
nb_get_retry 3 // 重试3次
delay_before_retry 4 // 重试以后间隔4秒 ### --- 启动Keepalived服务
[root@server11 keepalived-1.2.2]# service keepalived start
Starting keepalived: [ OK ]
~~~ 通过日志去查看一下
[root@server11 keepalived-1.2.2]# cat /var/log/messages
Jan 21 01:21:47 localhost Keepalived_vrrp: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 10.10.10.100 //ARP监听到eth0，使用的是100地址
Jan 21 01:21:52 localhost Keepalived_vrrp: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 10.10.10.100 附录一：keepalived.conf配置文件标准，上面为参数说明
### --- keepalived.conf配置文件标准，上面为参数说明
[root@server11 keepalived-1.2.2]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id R1 // 设置当前设备的名称
}
vrrp_instance VI_1 { // 设置服务器当前的名称，
state MASTER
interface eth0
virtual_router_id 66
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress { //虚拟IP的地址
10.10.10.100
}
}
virtual_server 10.10.10.100 80 { //设置虚拟网络
delay_loop 2
lb_algo rr
lb_kind DR
protocol TCP
real_server 10.10.10.13 80 { //真实服务器RS1
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
real_server 10.10.10.14 80 { //真实服务器RS2
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
} 二、LVS-DR+keepalived模式：10.10.10.12部署Keepalived服务(LVS主master)
### --- 10.10.10.12部署Keepalived服务(LVS主master)
### --- 添加路由优化方案：关闭网卡的重定向功能
[root@server12 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0
[root@server12 ~]# sysctl -p### --- 启动10.10.10.100心跳IP地址
~~~ 第一个问题：因为10.10.10.100在HA-server1中已经启动了，在HA-server2中是起不来的；能不能启动时在网卡的启动脚本设置的，只需要把网卡启动脚本的拒绝给关闭即可。
~~~ 第二个问题：同一个局域网下有两个10.10.10.100地址，它会怎么处理，它就会在HA-server1和HA-server2中来回切换，交换机会刷新它的Mac地址
~~~ 第三个问题：为什么要加入Keepalived：Keepalived会绑定你的ARP权限，若是HA-server1下的10.10.10.100是存活状态，HA-server2下的10.10.10.100是不允许被使用的。若是检测到HA-server1下的10.10.10.100不在了，HA-server2就可以使用10.10.10.100的IP权限了。就可以和外网进行通讯。
[root@server12 ~]# cd /etc/sysconfig/network-scripts/
[root@server12 network-scripts]# cp -a ifcfg-eth0 ifcfg-eth0:0
[root@server12 network-scripts]# vim !$
DEVICE=eth0:0
ONBOOT=yes
BOOTPROTO=static
IPADDR=10.10.10.100
NETMASK=255.255.255.0附录一：报错方案
### --- 故障现象：启动网卡会报错，已经有服务在使用该地址了
[root@server12 network-scripts]# ifup eth0:0
Determining if ip address 10.10.10.100 is already in use for device eth0...
Error, some other host (00:0C:29:FA:34:71) already uses address 10.10.10.100.
### --- 故障分析：
[root@server12 ~]# vim /etc/sysconfig/network-scripts/ifup-eth
~~~ ：256行寻找修改参数，不同版本中它的位置是不一样的，找到如下内容
~~~ 上面参数表示通过ARP协议检测在相同队列里有没有相同IP信息，若有相同就离开，返回值为1
if ! ARPING=$(/sbin/arping -c 2 -w ${ARPING_WAIT:-3} -D -I ${REALDEVICE} ${ipaddr[$idx]}) ; then
ARPINGMAC=$(echo $ARPING | sed -ne 's/.*\[\(.*\)\].*/\1/p')
net_log $"Error, some other host ($ARPINGMAC) already uses address ${ipaddr[$idx]}."
exit 1
### --- 解决方案：注释掉这几行内容
# if ! ARPING=$(/sbin/arping -c 2 -w ${ARPING_WAIT:-3} -D -I ${REALDEVICE} ${ipaddr[$idx]}) ; then
# ARPINGMAC=$(echo $ARPING | sed -ne 's/.*\[\(.*\)\].*/\1/p')
# net_log $"Error, some other host ($ARPINGMAC) already uses address ${ipaddr[$idx]}."
# exit 1
# fi
~~~ 注释信息后重新启动ifcfg-eth0:0网卡
[root@server12 ~]# ifup eth0:0 // 启动成功
Determining if ip address 10.10.10.100 is already in use for device eth0...
[root@server12 ~]# ifconfig
eth0:0 Link encap:Ethernet HWaddr 00:0C:29:DA:AF:AC
inet addr:10.10.10.100 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1### --- 构建Keepalived：将Keepalived.iso上传到服务器
[root@server12 ~]# mkdir /mnt/iso1
[root@server12 ~]# mount -o loop Keepalived.iso /mnt/iso1/
[root@server12 ~]# cp -a /mnt/iso1/* .
[root@server12 ~]# tar -zxvf keepalived-1.2.2.tar.gz
[root@server12 ~]# cd keepalived-1.2.2### --- 安装make编译安装依赖包并
[root@server12 keepalived-1.2.2]# yum install -y kernel-devel openssl-devel popt-devel gcc*
~~~ 生成makefile文件
[root@server12 keepalived-1.2.2]# ./configure --prefix=/ --with-kernel-dir=/usr/src/kernels/2.6.32-642.el6.x86_64/
Keepalived configuration
------------------------
Keepalived version : 1.2.2
Compiler : gcc
Compiler flags : -g -O2
Extra Lib : -lpopt -lssl -lcrypto
Use IPVS Framework : Yes
IPVS sync daemon support : Yes
IPVS use libnl : No
Use VRRP Framework : Yes
Use Debug flags : No~~~ 安装
[root@server12 keepalived-1.2.2]# make && make install
~~~ 启动Keepalived
[root@server12 keepalived-1.2.2]# chkconfig --add keepalived
[root@server12 keepalived-1.2.2]# chkconfig keepalived on### --- 修改Keepalived.conf配置文件
~~~ 直接在HA-server1下推入配置文件
[root@server11 ~]# scp /etc/keepalived/keepalived.conf root@10.10.10.12:/etc/keepalived/keepalived.conf
[root@server12 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id R2 // 组号修改为R2,，同一个集群下不可一直
}
vrrp_instance VI_1 {
state SLAVE // 名称为SLAVE或者BACKUP
interface eth0
virtual_router_id 66 // 组号保持一致
priority 20 // 权重为20
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}### --- 安装ipvsadm
[root@server12 ~]# yum install -y ipvsadm
[root@server12 ~]# service ipvsadm start
[root@server12 ~]# chkconfig ipvsadm on
### --- 启动Keepalived服务
[root@server12 ~]# service keepalived start
Starting keepalived: [ OK ]### --- 验证是否配置成功：
[root@server12 ~]# ipvsadm -Ln // 第一次没有查看到
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
[root@server12 ~]# ipvsadm -Ln // 间隔两秒重新查询后出现
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.10.10.100:80 rr
-> 10.10.10.13:80 Route 1 0 0

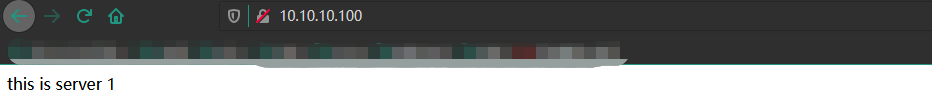

-> 10.10.10.14:80 Route 1 0 0三、验证：通过IE浏览器访问http://10.10.10.100/
四、通过命令验证
### --- 验证LVS-DR+keepalived负载调度
[root@server11 ~]# ipvsadm -Ln --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 42 210 0 30051 0
-> 10.10.10.13:80 21 105 0 15015 0
-> 10.10.10.14:80 21 105 0 15036 0~~~ 刷新网页；发现HA-server2的数据没有发生变化，而HA-server1 的数据发生变化，说明HA-server1正在负载均衡
[root@server11 ~]# ipvsadm -Ln --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 56 280 0 40068 0
-> 10.10.10.13:80 28 140 0 20020 0
-> 10.10.10.14:80 28 140 0 20048 0~~~ 把HA-server1的网络断掉;HA-server2的数据发生变化，说明HA-server2切换为负载调度器实现负载调度。
[root@server12 ~]# ipvsadm -Ln --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 82 410 0 58670 0
-> 10.10.10.13:80 11 55 0 7865 0
-> 10.10.10.14:80 11 55 0 7875 0### --- LVS-DR+keepalived结合后，Keepalived会后端的服务器进行健康状态检查，停掉HA-server3服务的Apache服务，查看状态
[root@server13 ~]# service httpd stop
[root@server11 ~]# ipvsadm -Ln --stats //10.10.10.13服务已经不存在了
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 56 280 0 40068 0
-> 10.10.10.14:80 28 140 0 20048 0
[root@server13 ~]# service httpd start
[root@server11 ~]# ipvsadm -Ln --stats //10.10.10.13服务又重新恢复
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 56 280 0 40068 0
-> 10.10.10.13:80 0 0 0 0 0
-> 10.10.10.14:80 28 140 0 20048 0### --- 重点说明：
~~~ 在此环境下真实服务器RS1/RS2宕机不会对业务造成中断
~~~ LVS-M/LVS-S宕机不会对业务造成中断
~~~ 在此环境下不管是哪个节点宕机都不会对业务造成中断：
~~~ LVS-DR+keepalived高可用集群构建完成。Walter Savage Landor:strove with none,for none was worth my strife.Nature I loved and, next to Nature, Art:I warm'd both hands before the fire of life.It sinks, and I am ready to depart
——W.S.Landor
