一、Flink运行架构：Flink程序结构

### --- Flink程序结构

~~~     Flink程序的基本构建块是流和转换（请注意，Flink的DataSet API中使用的DataSet也是内部流）。
~~~     从概念上讲，流是（可能永无止境的）数据记录流，而转换是将一个或多个流输入，
~~~     并产生一个或多个输出流。

### --- 架构说明

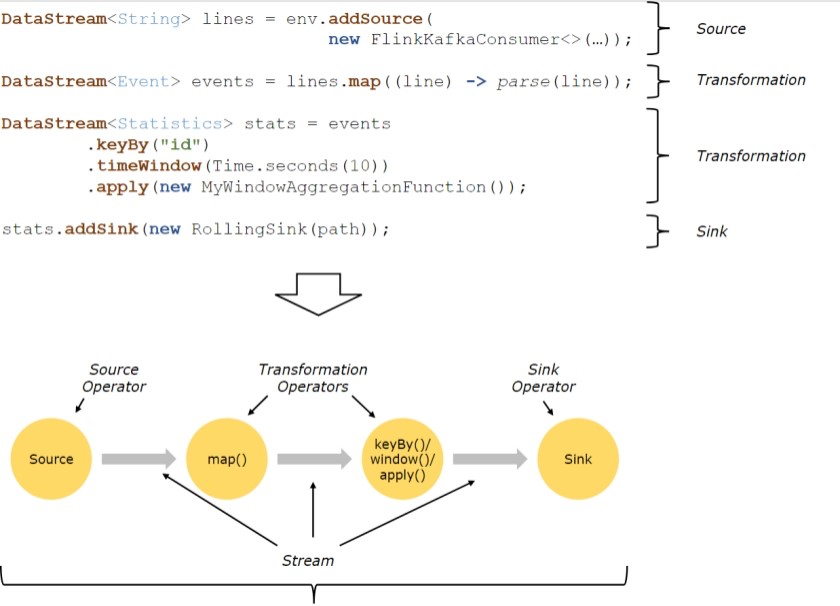

~~~     上图表述了Flink的应用程序结构，有Source（源头）、
~~~     Transformation（转换）、Sink（接收器）三个重要组成部分

~~~     # Source
~~~     数据源，定义Flink从哪里加载数据，Flink 在流处理和批处理上的 source 大概有 4 类：
~~~     基于本地集合的 source、基于文件的 source、基于网络套接字的 source、自定义的 source。
~~~     自定义的 source 常见的有 Apache kafka、RabbitMQ 等。

~~~     # Transformation
~~~     数据转换的各种操作，也称之为算子，有 Map / FlatMap / Filter / KeyBy / Reduce /Window等，
~~~     可以将数据转换计算成你想要的数据。

~~~     # Sink
~~~     接收器，Flink 将转换计算后的数据发送的地点 ，定义了结果数据的输出方向，
~~~     Flink 常见的Sink 大概有如下几类：写入文件、打印出来、写入 socket 、自定义的 sink 。
~~~     自定义的 sink 常见的有
~~~     Apache kafka、RabbitMQ、MySQL、ElasticSearch、Apache Cassandra、HDFS等。

二、Task和SubTask

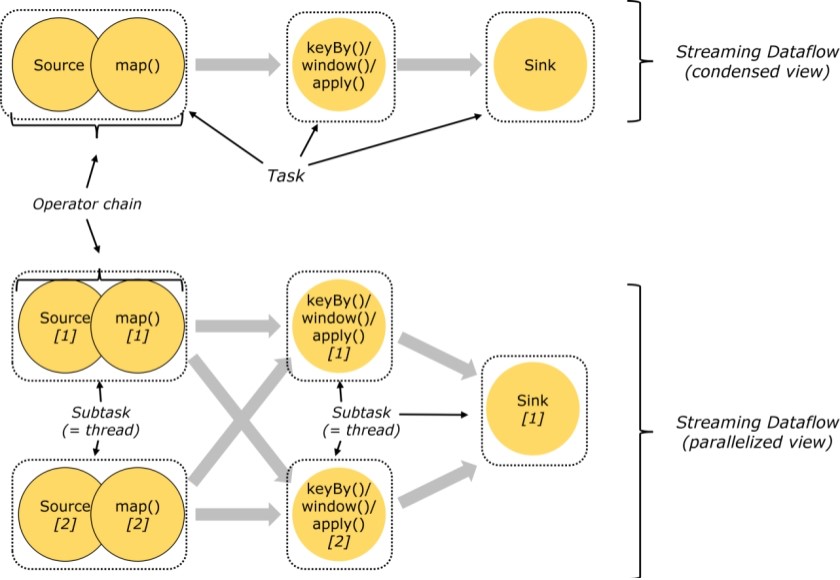

### --- Task 是一个阶段多个功能相同 SubTask 的集合，类似于 Spark 中的 TaskSet。SubTask（子任务）

~~~     SubTask 是 Flink 中任务最小执行单元，是一个 Java 类的实例，
~~~     这个 Java 类中有属性和方法，完成具体的计算逻辑
~~~     比如一个执行操作map，分布式的场景下会在多个线程中同时执行，
~~~     每个线程中执行的都叫做一个SubTask（在2.3节的图中也能够体现）

三、Operator chain(操作器链)

### --- Operator chain

~~~     Flink的所有操作都称之为Operator，客户端在提交任务的时候会对Operator进行优化操作，
~~~     能进行合并的Operator会被合并为一个Operator，合并后的Operator称为Operator chain，
~~~     实际上就是一个执行链，每个执行链会在TaskManager上一个独立的线程中执行。shuffle

四、Flink中的数据传输

### --- Flink中的数据传输

~~~     在运行过程中，应用中的任务会持续进行数据交换。
~~~     为了有效利用网络资源和提高吞吐量，Flink在处理任务间的数据传输过程中，采用了缓冲区机制。

五、任务槽和槽共享

### --- 任务槽和槽共享

~~~     任务槽也叫做task-slot、槽共享也叫做slot sharing

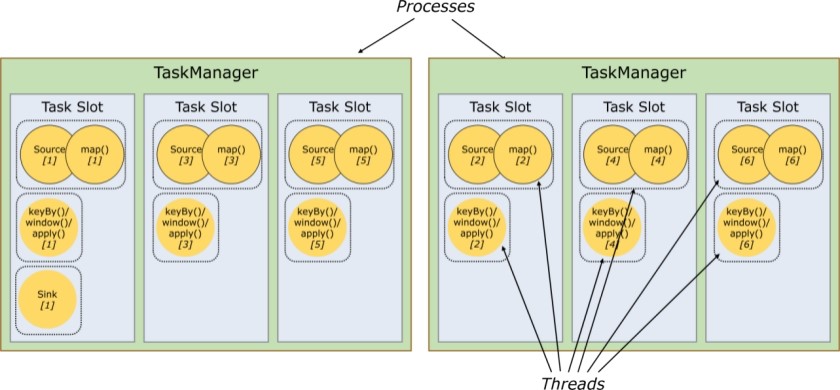

### --- 架构图说明

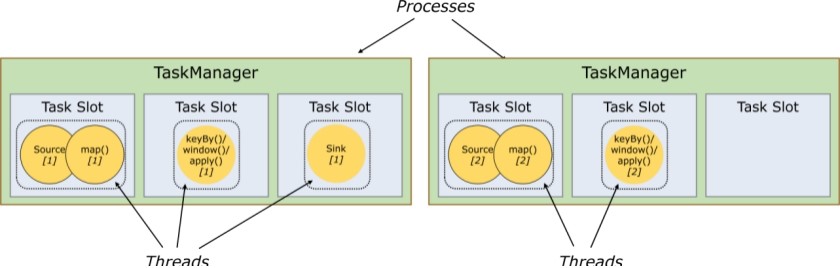

~~~     # 每个TaskManager是一个JVM的进程, 可以在不同的线程中执行一个或多个子任务。
~~~     为了控制一个worker能接收多少个task。
~~~     worker通过task slot来进行控制（一个worker至少有一个task slot）

~~~     # 任务槽

~~~     每个task slot表示TaskManager拥有资源的一个固定大小的子集。
~~~     一般来说:我们分配槽的个数都是和CPU的核数相等,比如6核,那么就分配6个槽.
~~~     Flink将进程的内存进行了划分到多个Slot中。
~~~     假设一个TaskManager机器有3个slot，那么每个slot占有1/3的内存（平分）。

~~~     # 内存被划分到不同的slot之后可以获得如下好处:
~~~     TaskManager最多能同时并发执行的任务是可以控制的，那就是3个，
~~~     因为不能超过slot的数量slot有独占的内存空间，
~~~     这样在一个TaskManager中可以运行多个不同的作业，作业之间不受影响

~~~     # 槽共享
~~~     默认情况下，Flink允许子任务subtast（map[1] map[2] keyby[1] keyby[2] 共享插槽，
~~~     即使它们是不同任务的子任务，只要它们来自同一个作业。结果是一个槽可以保存作业的整个管道。
