一、HDFS元数据管理机制

###  --- [HDFS分布式文件系统]

~~~     [HDFS元数据管理机制Namenode、Fsimage及Edits编辑日志]
~~~     [HDFS元数据管理机制之2NN及checkpoint机制]
~~~     [HDFS元数据管理机制之Fsimage及Edits文件解析]
~~~     [HDFS元数据管理机制之CheckPoint周期]
~~~     [HDFS元数据管理之NN故障处理]

###  --- 问题1：NameNode如何管理和存储元数据？

~~~     # 计算机中存储数据两种：
~~~     内存或者是磁盘
~~~     # 元数据存储磁盘：
~~~     存储磁盘无法面对客户端对元数据信息的任意的快速低延迟的响应，
~~~     但是安全性高元数据存储内存：元数据存放内存，
~~~     可以高效的查询以及快速响应客户端的查询请求，数据保存在内存，
~~~     如果断点，内存中的数据全部丢失。
~~~     # 解决方案：
~~~     内存+磁盘；NameNode内存+FsImage的文件（磁盘）

###  --- 新问题：磁盘和内存中元数据如何划分？
~~~     两个数据一模一样，还是两个数据合并到一起才是一份完整的数据呢？

~~~     # 一模一样：
~~~     client如果对元数据进行增删改操作，需要保证两个数据的一致性。
~~~     FsImage文件操作起来效率也不高。
~~~     # 两个合并=完整数据：
~~~     NameNode引入了一个edits文件（日志文件：只能追加写入）
~~~     edits文件记录的是client的增删改操作，
~~~     不再选择让NameNode把数据dump出来形成FsImage文件（这种操作是比较消耗资源）。

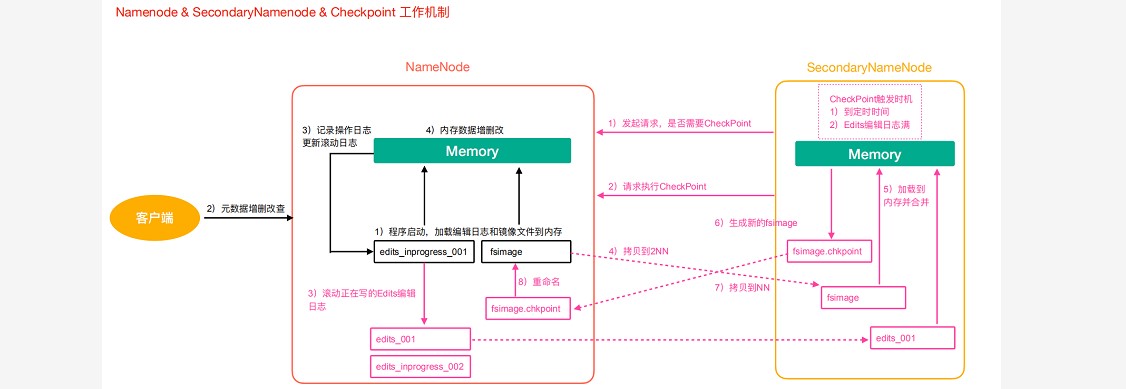

二、元数据管理流程图

###  --- 第一阶段：NameNode启动

~~~     第一次启动NameNode格式化后，创建Fsimage和Edits文件。
~~~     如果不是第一次启动，直接加载编辑日志和镜像文件到内存。
~~~     客户端对元数据进行增删改的请求。
~~~     NameNode记录操作日志，更新滚动日志。
~~~     NameNode在内存中对数据进行增删改。

###  --- 第二阶段：Secondary NameNode工作

~~~     Secondary NameNode询问NameNode是否需要CheckPoint。
~~~     直接带回NameNode是否执行检查点操作结果。
~~~     Secondary NameNode请求执行CheckPoint。
~~~     NameNode滚动正在写的Edits日志。
~~~     将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。
~~~     Secondary NameNode加载编辑日志和镜像文件到内存，并合并。
~~~     生成新的镜像文件fsimage.chkpoint。
~~~     拷贝fsimage.chkpoint到NameNode。
~~~     NameNode将fsimage.chkpoint重新命名成fsimage。

三、Fsimage与Edits文件解析

###  --- Fsimage与Edits文件解析

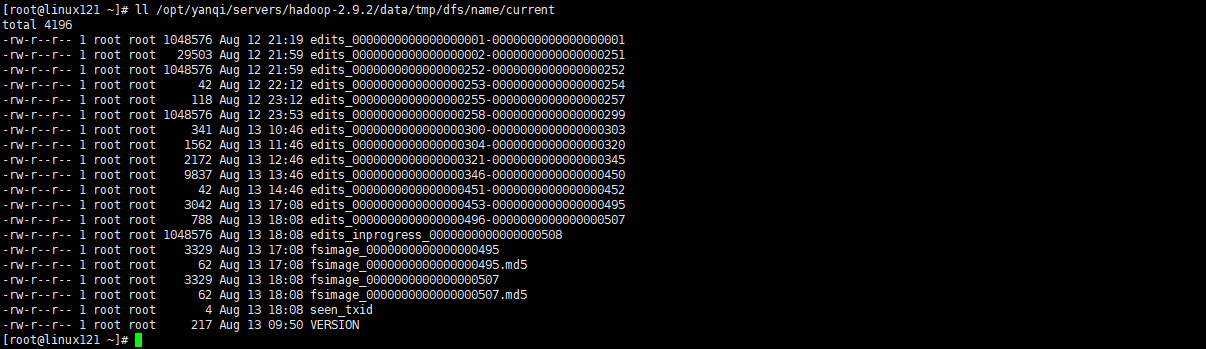

~~~     NameNode在执行格式化之后，
~~~     会在/opt/yanqi/servers/hadoop-2.9.2/data/tmp/dfs/name/current目录下产生如下文件

~~~     # Fsimage文件：
~~~     是namenode中关于元数据的镜像，一般称为检查点，
~~~     这里包含了HDFS文件系统所有目录以及文件相关信息（Block数量，副本数量，权限等信息）
~~~     # Edits文件 ：
~~~     存储了客户端对HDFS文件系统所有的更新操作记录，
~~~     Client对HDFS文件系统所有的更新操作都会被记录到Edits文件中（不包括查询操作）

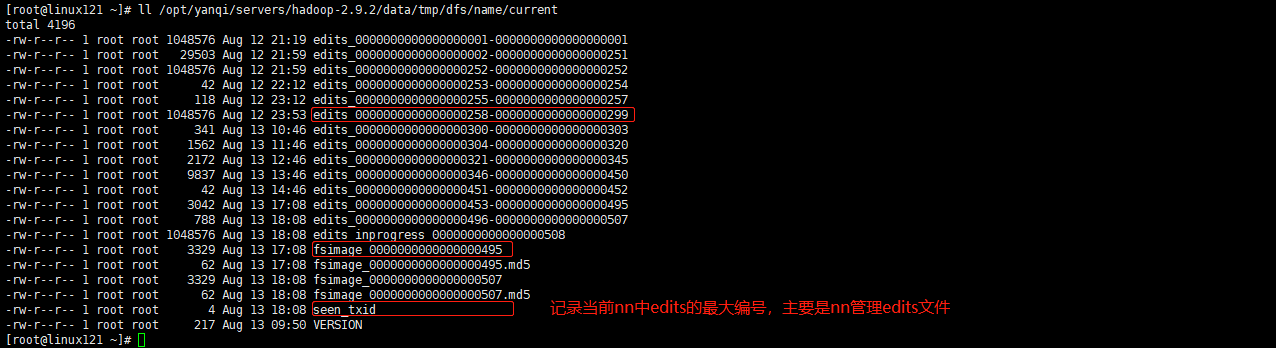

~~~     # seen_txid：
~~~     该文件是保存了一个数字，数字对应着最后一个Edits文件名的数字

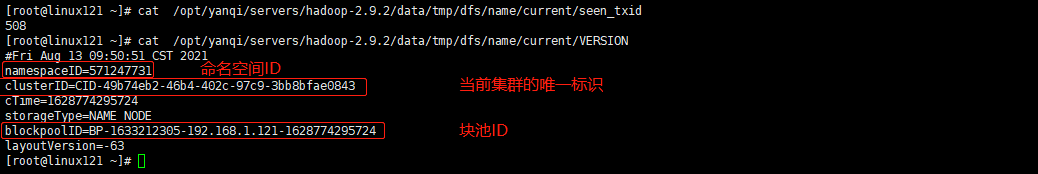

~~~     # VERSION：
~~~     该文件记录namenode的一些版本号信息，比如：CusterId,namespaceID等

---



















---
