|NO.Z.00004|——————————|^^^^ 规划 ^^^^|——|OpenStack&组件.V02|——|4台server|部署规划|

一、安装结构说明（硬件环境准备，网络环境规划，部署模块规划）

### --- 基础环境说明：
~~~     操作系统：Centos7

### --- OpenStack版本：
~~~     juno选择的是J版第四个版本
~~~     关闭防火墙和Selinux（不关闭selinux也会有对应的组件去配置selinux）
~~~     （前端会有一个物理防火墙，虚拟机内部也有对应的相当于防火墙的安全组件）所以是可以关闭的。
~~~     Controller Node：1 processor，2GB memory，and 5GB storage
~~~     Network Node：1 processor，512MB memory，and 5GB storage
~~~     Compute Node：1 processor，2GB memory， and 10GB storage

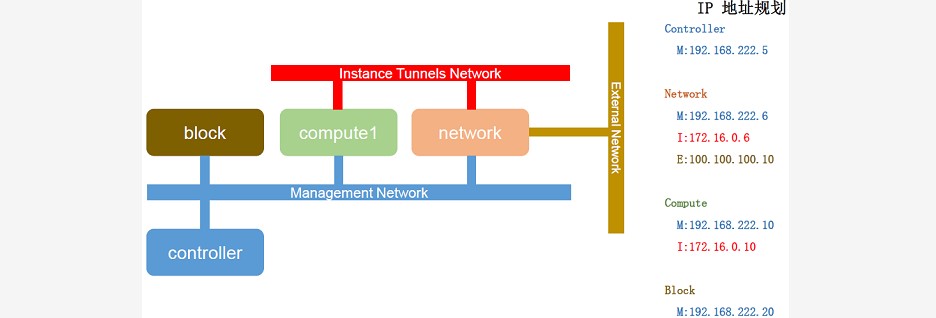

二、网路结构拓扑情况

### --- 网路结构拓扑情况

~~~     # 采用分布式的安装结构：
~~~     # 不把所有的组件安装在同一台主机中，最少四台虚拟机。
~~~     Controller节点：控制节点：Keystone/Trove/Glance/比较简单的服务部署在controller节点上
~~~     block节点：Cinder块存储；
~~~     Compute节点：Nova
~~~     network节点：Neutron：

三、三种不同的网络类型：

### --- 三种不同的网络类型：

~~~     Management Network：管理网络：组件之间的沟通是管理网络；
~~~     Instance Tunnels Network：实例网络：虚拟机与虚拟机之间的通讯都是实例网络，
~~~     External Network：外部网络，如果你的虚拟机由公网沟通的话，需走外部网络；
~~~                       外部网络让Neutron节点代理。

四、IP地址的规范：

### --- IP地址的规范：

~~~     controller：  IP：192.168.222.5                           // 只配置一块网卡；
~~~     block：       IP：192..168.222.20                         // 只配置一块网卡
~~~     Compute1      IP：192.168.222.10/172.16.0.10              // 两块网卡；不同网段
~~~     network       IP：192.168.222.6/172.16.0.6/100.100.100.10 // 三块网卡，三个不同网段

五、资源配置情况

### --- 资源配置情况

~~~     controller节点虚拟机：    2U/1.5GB/1N/100GB/（建议使用2核CPU/1.5GB的内存/1块网卡/100GB存储能力）
~~~     computer节点虚拟机：      MAX U/MAXGB/2N/100GB/（可以给他最大的资源/因为所有的虚拟机都是在computer上运行的，你的环境能给他多大就给多大/2块网卡/存储建议给大一点/虚拟机系统盘就是在computer上）
~~~     nuetron节点虚拟机：       2U/1.5GB/2N/20GB/（cpu2U/1.5GB的内存/3块网卡/存储给20GB即可/没有太多的资源去存储）
~~~     block节点虚拟机：         3U/1GB/1N/20GB、100GB/（2核CPU即可/1GB内存，没有太多的资源需要/1块网卡/20GB系统安装，100GB作为块存储的底层提供,必须大于两块）
