|NO.Z.00011|——————————|LinuxNetwork|——|Linux&DHCP服务.V03|——|4台server|

附录一：DHCP服务搭建

一、DHCP服务搭建

### --- 准备实验环境

~~~     两台机器；网络连接模式设为自定义VMnet+模式
~~~     防护的关闭：
iptables —L                                                     // 防火墙
gerenforce                                                      // selinux
~~~     关闭VMware虚拟网络编辑器的DHCP功能，切记。

二、DHCP相关信息

### --- 软件名：
    dhcp                                                        // DHCP服务器软件包
    dhcp-common                                                 // DHCP命令软件包（默认已安装）

### --- 服务名：
    dhcpd                                                       // DHCP服务名
    dhcrelay                                                    // DHCP中继服务名

### --- 端口号：
    udp 67                                                      // 作为客户端的目标端口，接收客户端的请求DHCP请求

### --- 配置文件：
    dhcpd    /etc/dhcp/dhcpd.conf                               // 配置文件默认是空的，需要找模板文件重新生成
    dhcpd.conf.sample /usr/share/doc/dcp-4.*.*/dhcpd.conf.sample// DHCP的模板配置文件
    hcrelay /etc/sysconfig/dhcrelay                             // 该文件时中继配置文件，中继实验中用到

三、DHCP配置文件详解

### --- DHCP配置文件详解

subnet 192.168.88.0 netmask 255.255.255.0 {                     // 声明要分配的网段和子网掩码
    range 192.168.88.3 192.168.88.254;                          // 什么可用IP地址池
    option domain-name :atguigu.com";                           // 设置DNS域
    option domain-name-server 8.8.8.8;                          // 设置DNS服务器地址
    option routers 192.168.88.2;                                // 默认网关地址
    option broadcast-address 192.168.88.255;                    // 广播地址（可不写）
    default-lease-time 600;                                     // 默认租约（S）
    max-lease-time 7200;                                        // 最大租约（s）
}

---

附录二：DHCP实验部署

一、DHCP基本功能实验

### --- 生成配置文件

cp -a /usr/share/doc/dhcp-4.*.*/dhcpd.conf sample /etc/dhcp/dcpd.conf

### --- 修改配置文件
~~~     将配置文件的前几个subnet什么注释掉，修改最后一个subner声明
~~~     注：注意配置文件中每行结尾的分号和结束大括号，谢谢！

subnet 192.168.88.0 netmask 255.255.255.0 {                     // 声明要分配的网段和子网掩码
    range 192.168.88.3 192.168.88.254;                          // 什么可用IP地址池
    option domain-name :atguigu.com";                           // 设置DNS域
    option domain-name-server 8.8.8.8;                          // 设置DNS服务器地址
    option routers 192.168.88.2;                                // 默认网关地址
    option broadcast-address 192.168.88.255;                    // 广播地址（可不写）
    default-lease-time 600;                                     // 默认租约（S）
    max-lease-time 7200;                                        // 最大租约（s）
}

### --- 重启服务
service dhcpd start

### --- 重启客户机的网卡
ifdown eth0； ifup eth0

二、保留地址（固定地址分配）

### --- 获取客户端的Mac地址

arp -a                                                      // 查看客户机的Mac地址

### --- 修改/etc/dhcp/dhcpd.conf文件

host  fantasia{
        hardware ethernet mac地址：                            // 客户机的Mac地址
        fixed-address IP地址：                                 // 固定分配给客户机的IP地址（可以使用地址池以外的IP）
}

### --- 重启DHCP服务
service dhcpd restart

### --- 重启客户机网卡验证IP获取是否成功
ifdown eth0； ifup eth0

三、超级作用域（同一网络域）

### --- 超级作用域介绍
~~~     DHCP服务器可为单个物理网络上的客户端提供多个作用域租约地址

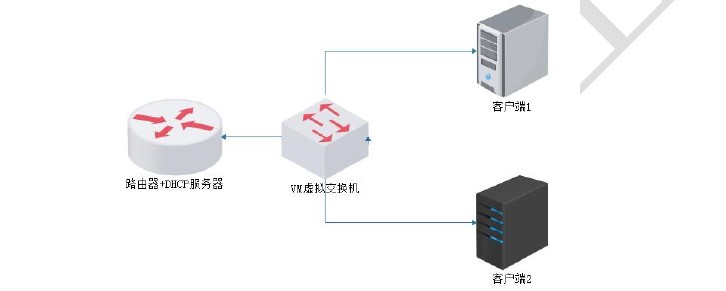

### --- 实验环境准备
~~~     三台虚拟机统一网络模式，一个DHCP服务器，两个客户机

四、超级作用域（同一网络域）：实验步骤

### --- 设置DHCP服务器的单臂路由所需子网卡：
cp -a ifcfg-eth0 ifcfg-eth0:0                                   // 编辑此文件，修改网卡名和IP地址即可

### --- 开启路由转发
vim /etc/sysctl.conf
    net.ipv4.ip_forward=1                                       // 此选项修改为1即可
sysctl -p                                                       // 刷新内核参数配置文件

### --- 修改/etc/dhcp/dhcpd.conf文件                            // 之前的网段声明和主机声明全部注释掉！
~~~     摄于内容注释掉或者删除掉，切记别拉下括号

shared-network public {
 subnet 192.168.88.0 netmask 255.255.255.0{
     option routers 192.168.88.0;
     range 192.168.88.100 192.168.88.100;}
   subnet 192.18.99.0 netmask 255.255.255.0 {
       option routers 192.168.99.10;
       range 192.168.99.100 192.168.99.10;}
}

### --- 重启DHCP服务
service dhcpd restart

### --- 分别重启两台机器的网卡，查看获取的地址
ifdown eth0；ifup eht0

---

附录三：DHCP中继

一、DHCP中继

### --- DHCP中继

~~~     DHCP中继介绍：DHCP Relay（DHCPR）DHCP中继是一个小程序，
~~~     可以实现在不同和物理网段之间处理和转发DHCP信息的功能。

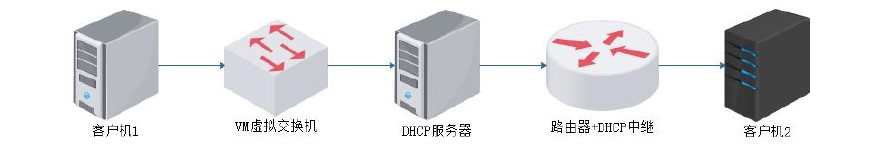

二、实验环境准备

### --- DHCP服务器
eth0 (192.168.10.10) VMnet10

### --- DHCP中继
eth0 （192.168.10.20）VMnet10
eth1 （100.100.100.20）VMnet11

### --- 外网客户机：
### --- 注：关闭所有防护：iptables Selinux

eth0 (IP地址自动获取) VMnet11

三、配置DHCP服务器

### --- 软件安装

yum install -y dhcp

### --- 修改/etc/dhcp/dhcpd.conf文件
~~~     声明两个subnet，其他无关可以不做操作或删除

 subnet 192.168.10.0 netmask 255.255.255.0{                         // 实验中并未用到该地址池分配IP
     range 192.168.10.100 192.168.10.110;
     option routers 192.168.10.20;
    }
   subnet 100.100.100.0 netmask 255.255.255.0 {
       range 100.100.100.100 100.100.100.110;
       option routers 192.168.99.10;
       }

### --- 重启dhcpd服务：
### --- 指定网关：只能中继器的内网IP为网关地址

service dhcpd start

### --- 配置DHCP中继服务器
### --- 网卡配置
~~~     一块网卡：ip=192.168.10.20
~~~     一块网卡：ip=100.100.100.20

### --- 软件安装
yum install -y dhcp

### --- 修改中继配置文件
vim /etc/sysconfig/dhcrelay文件
    INTERFACES="eth0 eth1"
    DHCPSERVERS="192.168.10.10"

### --- 开启路由转发
vim /etc/sysctl.conf文件
    netipv4.ip_forward = 1
sysctl -p

### --- 重启中继服务
service dhcrelay restart

### --- 测试外网主机
ifdown ifup   ifconfig                                          // 重启网卡

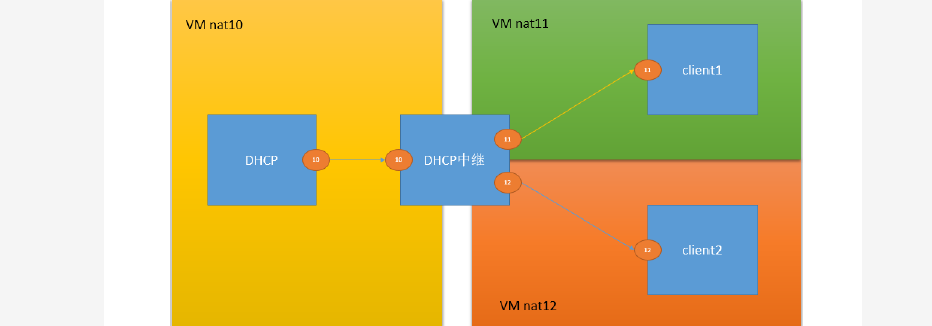

四、拓展实验：注：此图核试验规划有所区别，实验规划只是用一台测试机，此图使用了两台

---



















---
