|NO.Z.00010|——————————|^^ 部署 ^^|——|Linux&DHCP服务.V02|——|4台server|DHCP服务|
一、DHCP服务搭建
### --- 准备实验环境
~~~ 两台机器；网络连接模式设为自定义VMnet+模式
~~~ 关闭VMware虚拟网络编辑器的DHCP功能，切记。在vmware：默认租约是30分钟，最长租约是2小时。
### --- 防护的关闭：
iptables —L // 防火墙
gerenforce // selinux二、DHCP配置
### --- 实验环境：
centos6.x-server1：server:20.20.20.21 192.168.1.21
centos6.x-server2：client:20.20.20.22 192.168.1.22 随便dhcp分配IP地址
centos6.x-server3：client:20.20.20.23 192.168.1.23 固定dhcp分配IP地址### --- 检查环境
[root@server21 ~]# getenforce
Disabled
[root@server21 ~]# service iptables status
iptables: Firewall is not running.
[root@server21 ~]# iptables -L // 默认清空是未启动的
Chain INPUT (policy ACCEPT)
target prot opt source destination
Chain FORWARD (policy ACCEPT)
target prot opt source destination
Chain OUTPUT (policy ACCEPT)
target prot opt source destination ### --- 检查dhcp和dhcp-common是否安装
### --- yum源设置
[root@server21 ~]# rpm -q dhcp
package dhcp is not installed
[root@server21 ~]# rpm -q dhcp-common
dhcp-common-4.1.1-51.P1.el6.centos.x86_64三、DHCP安装及配置文件解释说明
### --- 安装dhcp
[root@server21 ~]# yum install -y dhcp // dhcp是向外租赁资源的服务，dhcp需要把资源写入配置文件后才可以启动，没有写入配置文件资源，是启动不成功的。
[root@server21 ~]# cat /etc/dhcp/dhcpd.conf // dhcp的配置文件
# DHCP Server Configuration file.
# see /usr/share/doc/dhcp*/dhcpd.conf.sample // 去看/usr/share/doc/dhcp下的某一个目录下有一个文件是dhcpd.conf.sample .sample是模板文件，默认是不生效的。作为备用的文件。
# see 'man 5 dhcpd.conf' // 查看帮助的命令。man 5的级别，就是帮你来解释说明配置你文件的说明
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf //将母版配置文件复制到dhcp的配置文件出，覆盖
[root@server21 ~]# ll /etc/sysconfig/dhcrelay // 中继配置文件四、DHCP配置文件详解
### --- DHCP的分为两种：全局配置和局部配置
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
option domain-name "example.org";
option domain-name-servers ns1.example.org, ns2.example.org;
default-lease-time 600;
max-lease-time 7200; // 以上四条是全部重复的，
log-facility local7; // 日志保存的设备；日志保存到/var/log/masage这个文件
subnet 10.152.187.0 netmask 255.255.255.0 { // subnet是一个一个资源池
}
host passacaglia { // 给某一台指定的主机设定一个固定的IP地址
hardware ethernet 0:0:c0:5d:bd:95;
filename "vmunix.passacaglia";
server-name "toccata.fugue.com";
}
class "foo" { // 超级作用域的配置
match if substring (option vendor-class-identifier, 0, 4) = "SUNW";
}### --- subnet配置说明
subnet 192.168.88.0 netmask 255.255.255.0 { // 声明要分配的网段和子网掩码；dhcp配置文件中subnet下至少有一个声明是当前主机所使用的网段。
range 192.168.88.3 192.168.88.254; // 什么可用IP地址池；range是声明可对外分配的IP地址范围，我们说明是IP地址池。
option domain-name :atguigu.com"; // 设置DNS域
option domain-name-server 8.8.8.8; // 设置DNS服务器地址；若是不分配DNS地址只能在局域网内使用，若是给了DNS地址，就可以进行域名解析，就可以在互联网上通信
option routers 192.168.88.2; // 默认网关地址；设置正确的网关。最好跟NAT地址(桥接地址)匹配一直，
option broadcast-address 192.168.88.255; // 广播地址（可不写）
default-lease-time 600; // 默认租约（S）
max-lease-time 7200; // 最大租约（s）
}一、DHCP实验部署：DHCP基本功能实验
### --- 生成配置文件
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf### --- 修改配置文件
~~~ 将配置文件的前几个subnet什么注释掉，修改最后一个subner声明
~~~ 注：注意配置文件中每行结尾的分号和结束大括号，谢谢！
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
subnet 192.168.1.0 netmask 255.255.255.0 {
range 192.168.1.100 192.168.1.200;
# option domain-name-servers ns1.internal.example.org;
# option domain-name "internal.example.org";
# option routers 10.5.5.1;
# option broadcast-address 10.5.5.31;
default-lease-time 600;
max-lease-time 7200;
}### --- 重启服务
service dhcpd start
[root@server21 ~]# netstat -tlun
udp 0 0 0.0.0.0:67 0.0.0.0:* ### --- 验证
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0 // 注销网卡设置
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0;ifup eth0 // 重启指定网卡，生产环境中不建议使用service，全局使用
[root@server22 ~]# ip addr
eth0: inet 192.168.1.103/24 // 获取有效的IP地址
[root@server22 ~]# tail -10 /var/log/messages // 查看日志租约四部曲
Feb 2 02:50:47 localhost dhclient[6424]: DHCPDISCOVER on eth0 to 255.255.255.255 port 67 interval 4 (xid=0x108757ee //DHCPDISCOVER发起一个请求，来自于哪里)
Feb 2 02:50:47 localhost dhclient[6424]: DHCPOFFER from 192.168.1.1 //DHCPOFFER
Feb 2 02:50:47 localhost dhclient[6424]: DHCPREQUEST on eth0 to 255.255.255.255 port 67 (xid=0x108757ee) //DHCPREQUEST
Feb 2 02:50:47 localhost dhclient[6424]: DHCPACK from 192.168.1.1 (xid=0x108757ee) //DHCPACK
Feb 2 02:50:49 localhost NET[6475]: /sbin/dhclient-script : updated /etc/resolv.conf
Feb 2 02:50:50 localhost dhclient[6424]: bound to 192.168.188 -- renewal in 2731 seconds.二、保留地址（固定地址分配）
### --- 获取客户端的Mac地址
[root@server22 ~]# arp -a // 查看客户机的Mac地址
? (192.168.1.1) at 50:3a:a0:4b:78:ec [ether] on eth0### --- 修改/etc/dhcp/dhcpd.conf文件
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
host fantasia {
hardware ethernet 50:3a:a0:4b:78:ec; // 客户机的Mac地址
fixed-address 192.168.1.88; // 配置地址池以外的IP地址；//固定分配给客户机的IP地址（可以使用地址池以外的IP）
}### --- 重启DHCP服务
[root@server21 ~]# service dhcpd restart ### --- 重启客户机网卡验证IP获取是否成功
~~~ 修改客户端网卡配置
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=dhcp
ifdown eth0； ifup eth0
[root@server23 ~]# ifdown eth0;ifup eth0### --- 验证
[root@server23 ~]# ifdown eth0;ifup eth0
[root@server23 ~]# ip addr
2: eth0:inet 192.168.1.88/24
[root@server23 ~]# tail -6 /var/log/messages
Feb 2 01:46:38 localhost kernel: e1000: eth0 NIC Link is Up 1000 Mbps Full Duplex, Flow Control: RX
Feb 2 01:46:38 localhost kernel: ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready
Feb 2 01:46:40 localhost dhclient[3324]: DHCPREQUEST on eth0 to 255.255.255.255 port 67 (xid=0x22ec641b)
Feb 2 01:46:40 localhost dhclient[3324]: DHCPACK from 192.168.1.1 (xid=0x22ec641b)
Feb 2 01:46:42 localhost NET[3375]: /sbin/dhclient-script : updated /etc/resolv.conf
Feb 2 01:46:42 localhost dhclient[3324]: bound to 192.168.1.88 -- renewal in 3331 seconds.
[root@server23 ~]# vim /var/log/messages // 验证发生了续租
Feb 2 03:15:24 localhost dhcpd: DHCPACK on 192.168.1.104 to 08:00:27:e1:56:1a (localhost) via eth0
Feb 2 03:18:59 localhost dhcpd: DHCPREQUEST for 192.168.1.88 from 54:35:30:62:8c:71 (DESKTOP-MTTRBER) via eth0三、超级作用域（同一网络域）：
### --- 超级作用域介绍
~~~ DHCP服务器可为#单个物理网络上的客户端提供多个作用域租约地址

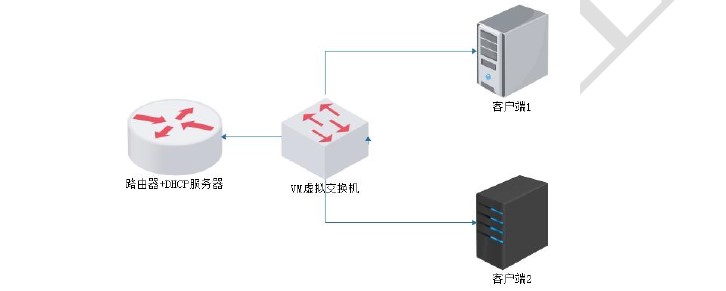

### --- 实验环境准备
~~~ 三台虚拟机同一网络模式，一个DHCP服务器，两个客户机
四、超级作用域：实验步骤
### --- 客户端设置为DHCP网卡
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=dhcp
[root@server23 ~]# ifdown eth0
[root@server21 ~]# yum install -y dhcp### --- 设置DHCP服务器的单臂路由所需子网卡
[root@server21 ~]# cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth0:0
[root@server21 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0:0
DEVICE=eth0:0
IPADDR=192.168.2.21
[root@server21 ~]# ifup eth0:0
[root@server21 ~]# ip addr
2: eth0:
inet 192.168.1.21/24 brd 192.168.1.255 scope global eth0
inet 192.168.2.21/24 brd 192.168.2.255 scope global eth0:0### --- 开启路由转发
[root@server21 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server21 ~]# sysctl -p // 刷新内核参数配置文件
net.ipv4.ip_forward = 1 ### --- 修改/etc/dhcp/dhcpd.conf文件 // 之前的网段声明和主机声明全部注释掉！
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
class "foo" {
match if substring (option vendor-class-identifier, 0, 4) = "SUNW";
}
shared-network 1-2 { // 所使用网段的地址192.168.1.21 192.168.2.21
subnet 192.168.1.0 netmask 255.255.255.0 {
option routers 192.168.1.21;
range 192.168.1.100 192.168.1.100; // 因为我们需要验证第一个网段不够用的时候，再去分配下一个地址，设置一个来获取验证。
}
subnet 192.168.2.0 netmask 255.255.255.0 { // 摄于内容注释掉或者删除掉，切记别拉下括号
option routers 192.168.2.21;
range 192.168.2.100 192.168.2.200;
}
} ### --- 重启DHCP服务
[root@server21 ~]# service dhcpd restart### --- 分别重启两台机器的网卡，查看获取的地址
[root@server22 ~]# ifup eth0
[root@server22 ~]# ip addr
2: eth0:inet 192.168.1.100/24 // 获取到的地址是192.168.1.103
[root@server23 ~]# ifup eth0
[root@server23 ~]# ip addr
2: eth0: 192.168.2.100/24
[root@server22 ~]# ping 192.168.2.100 // 这两个客户机之间ping是可以正常通信的， 一、DHCP中继
### --- DHCP中继
~~~ DHCP中继介绍：DHCP Relay（DHCPR）DHCP中继是一个小程序，
~~~ 可以实现在不同和物理网段之间处理和转发DHCP信息的功能。

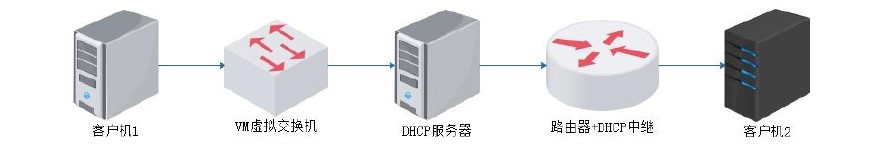

二、实验环境准备
### --- DHCP服务器
eth0 (192.168.1.21) VMnet10
### --- DHCP中继
eth0 （192.168.1.21）VMnet10
eth1 （20.20.20.21）VMnet11### --- 外网客户机：
### --- 注：关闭所有防护：iptables Selinux
eth0 (IP地址自动获取) VMnet11三、配置DHCP服务器
### --- 配置DHCP服务器
### --- 客户端网卡eth0设置为dhcp ifdown eht0
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server23 ~]# ifdown eth0### --- 软件安装
[root@server21 ~]# yum install -y dhcp
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf### --- 修改/etc/dhcp/dhcpd.conf文件
~~~ 声明两个subnet，其他无关可以不做操作或删除
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
subnet 192.168.1.0 netmask 255.255.255.0 {
range 192.168.1.100 192.168.1.200;
option routers 192.168.1.21;
default-lease-time 600;
max-lease-time 7200;
}
subnet 10.10.10.0 netmask 255.255.255.0 {
range 10.10.10.10 10.10.10.200;
option routers 10.10.10.21;
default-lease-time 600;
max-lease-time 7200;
}### --- 重启dhcpd服务：
[root@server21 ~]# service dhcpd start### --- 指定网关：只能中继器的内网IP为网关地址
### --- 配置DHCP中继服务器
### --- 网卡配置
~~~ 一块网卡：ip=192.168.10.20
~~~ 一块网卡：ip=100.100.100.20### --- 软件安装
[root@server22 ~]# yum install -y dhcp
### --- 修改中继配置文件
[root@server22 ~]# vim /etc/sysconfig/dhcrelay
INTERFACES="eth0 eth1"
DHCPSERVERS="192.168.1.21"### --- 开启路由转发
[root@server22 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server22 ~]# sysctl -p
net.ipv4.ip_forward = 1
### --- 重启中继服务
[root@server22 ~]# service dhcrelay start### --- 测试外网主机
[root@server21 ~]# tail -f /var/log/messages // 实时查看dhcp服务器的日志
[root@server22 ~]# tail -f /var/log/messages // 实时查看中继下的日志有什么区别
[root@server23 ~]# ifup eth0 // 重启客户端网卡
[root@server23 ~]# ip addr

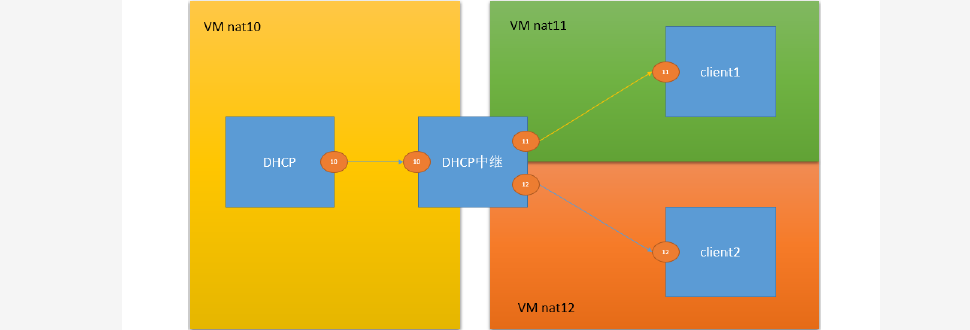

2: eth0: inet 192.168.1.104/24 四、拓展实验：此图核试验规划有所区别，实验规划只是用一台测试机，此图使用了两台
