一、存储分类-网络拓扑（存储和使用存储的服务设备的连接状态；存储连接方法分类）

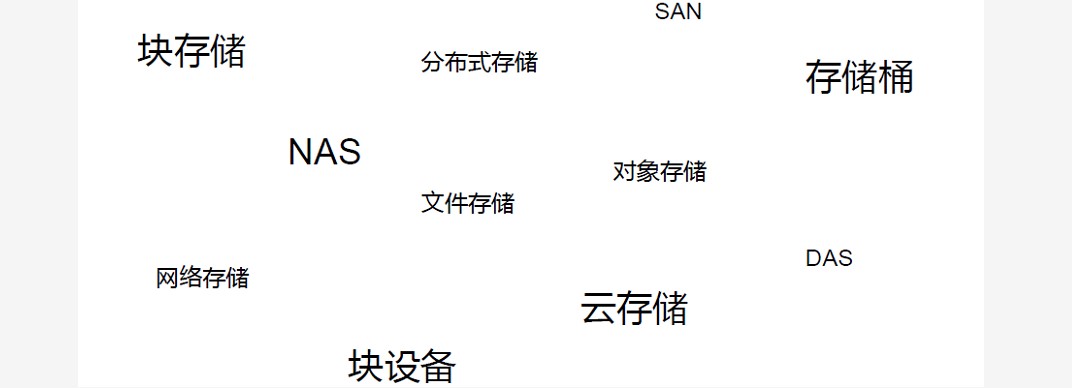

1、存储相关名词

2、存储分类，网络拓扑

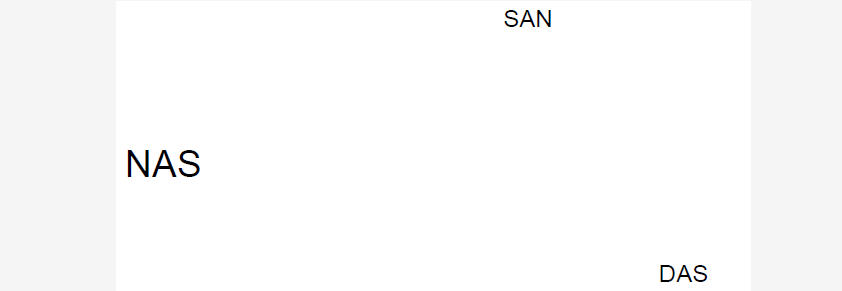

### --- 存储分类，网络拓扑

~~~     NAS：网络存储
~~~     SAN：网络存储
~~~     DAS：直连的方式，通过连接线完成，本机连接。笔记本就是典型的案例
~~~     NAS/SAN：最终也是到DAS模式

二、存储分类网络拓扑

1、网络拓扑-DAS

### --- 网络拓扑-DAS

~~~     DAS Direct-Attached Storage：直接附加存储
~~~     优点：技术简单        传输速率最高：速度达到200MBPS
~~~     缺点：存储设备与磁盘相互绑定

### --- 3U的12盘位存储。

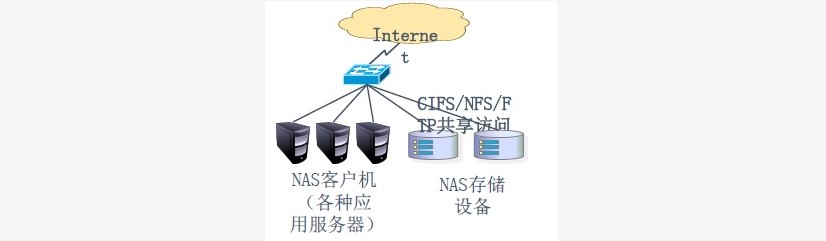

2、网络拓扑-NAS

### --- 网络拓扑-NAS

~~~     NAS Network Attached Storage：网络附加存储
~~~     优点：技术相对简单；不要求存储设置直连本机，只需在同局域网下即可，方便扩容。
~~~     缺点：存储速率较慢，硬盘/带宽速度也会被平分的。
~~~     NAS可被共享，不用格式化成对应的文件系统就可以被直接使用

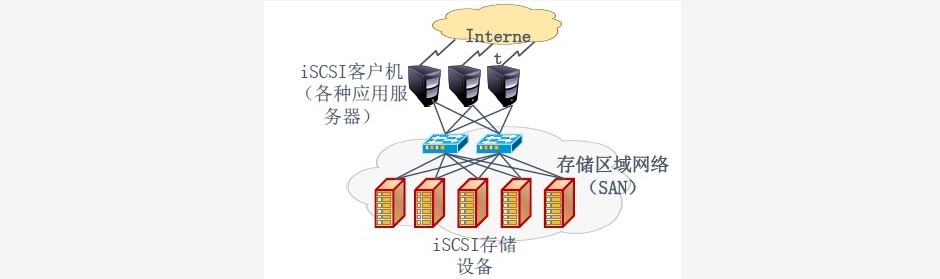

3、网络拓扑-SAN

### --- 网络拓扑-SAN

~~~     SAN Storage Area  Network ：存储区域网络
~~~     优点：存储安全性较高，存储速率较高
~~~     缺点：造价昂贵，技术难度相对较高
~~~     Interne+ISCSI客户机为业务网络：iscsi存储存储区域网络：存储网络。

三、存储分类-存储技术

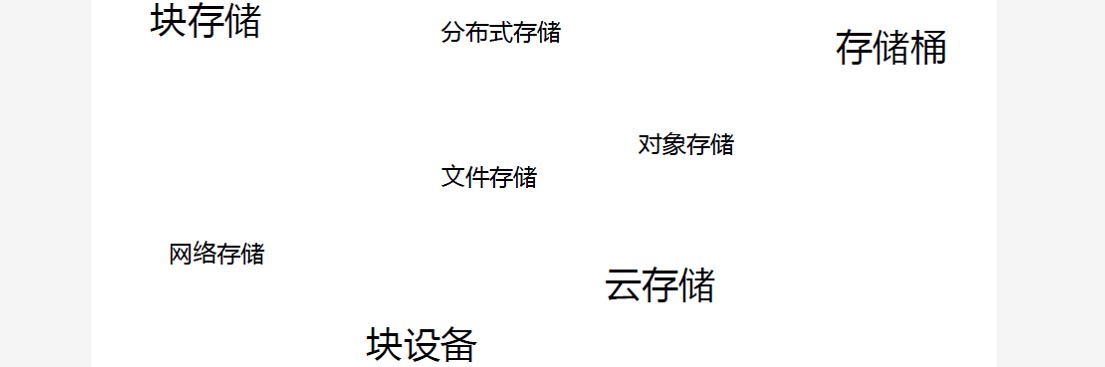

### --- 存储技术相关名词

~~~     分布式存储=对象存储=存储桶    （可以理解为一个东西，只是不同公司的叫法不同而已）
~~~     文件存储=网络存储
~~~     块存储=块设备

### --- 块存储：

~~~     优点：可以通过Raid/|LVM等提供保护；linux通过软件实现扩容容错；可独立使用
~~~     缺点：不利于共享；不支持扩容，不支持容错。
~~~     设备：U盘，硬盘，光驱；各种存储最必要的技术。硬盘直接使用首先解决文件系统的问题，格式化。

### --- 文件存储/网络存储：超级快S:存放着文件名存储位置，数据块B:存储着真实的文件数据。

~~~     优点：构建资金较低       可在不同主机之间共享存储
~~~     缺点：读写速率低，传输速率慢；占用带宽，占用本地硬盘环境。
~~~     软件：Samba（主要用Windows实现共享，跨平台，局限在局域网）
~~~     NFS(只能应用于linux和Unix平台，内网，公网都可以使用）
~~~     FTP（可以跨平台，可以应用于内网和公网），常用的文件服务器。

### --- 对象存储/分布式存储/存储桶（腾讯云上显示的存储桶）

~~~     优点：读写速率高    可在不同主机之间共享存储
~~~     缺点：造价昂贵        技术实现难度较大
~~~     实现原理：第一步：元把数据的元素信息单独拿到一台设备；
~~~     第二步：把真实数据存储在其它的存储设备上。
~~~     访问流程：当用户访问数据时，会先访问元数据服务器，元数据服务器会告知数据存储在什么位置。
~~~     更便于后期的扩展，扩容。更利于高可用的实现。
~~~     只需要设置副本数即可。保证副本数为可用数。

四、网络拓扑+存储技术：真正在生产环境中应用的实验

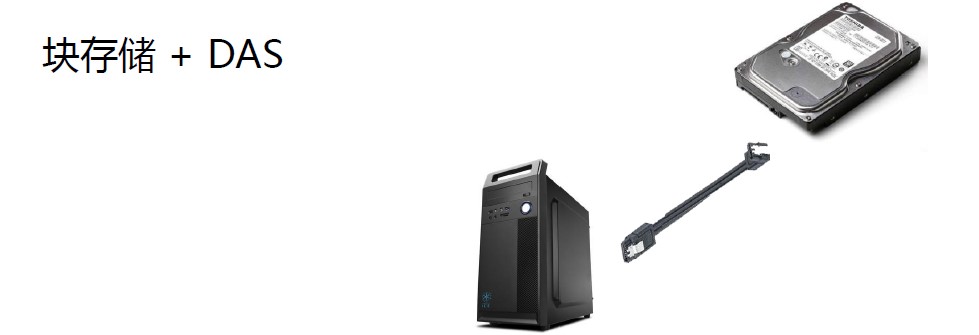

1、块存储+DAS

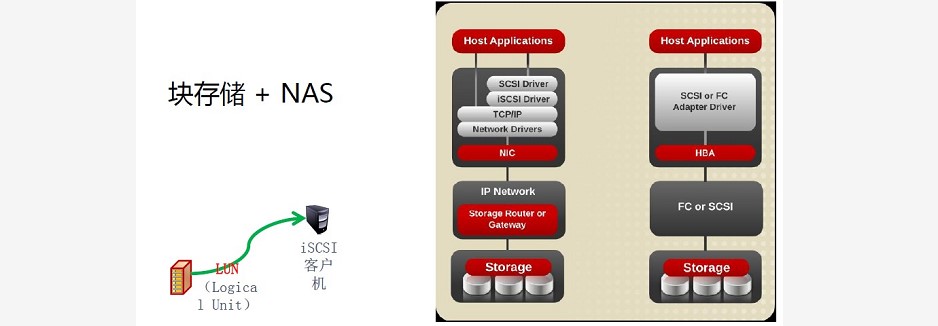

2、块存储+NAS：（网络附加存储，通过网络实现）（iscsi存储级别的技术）（适合于小型存储）

### --- 块存储+NAS：（网络附加存储，通过网络实现）（iscsi存储级别的技术）（适合于小型存储）

~~~     标准的sccis的访问流程：Host Applications应用程序想要调取数据的话，
~~~     需要通过SCSI或者FC光纤设备通过主机控制器HBA通过FC或者SCSI驱动连接存储设备storage。
~~~     传输距离有限制（私有光纤）。
~~~     ISCSI访问流程：Host Applications主应用程序先连scsi驱动，
~~~     到scisi驱动的时候他会连接一个iscsi(第一个i表示Internet互联网的意思，可以进行网络传输了）
~~~     驱动，所以走得是TCP协议，到网卡驱动Network Drivers 到网卡是配置NIC，
~~~     在到IP Network网络，网络里面的存储设备与之相连，再到storage存储设备。
~~~     对于应用程序来说依然是scsi设置，对于真实的网络拓扑环境来说，就是iscsi是通过网络来实现的。
~~~     只要有网络，条件合理，就可以进行数据传输。

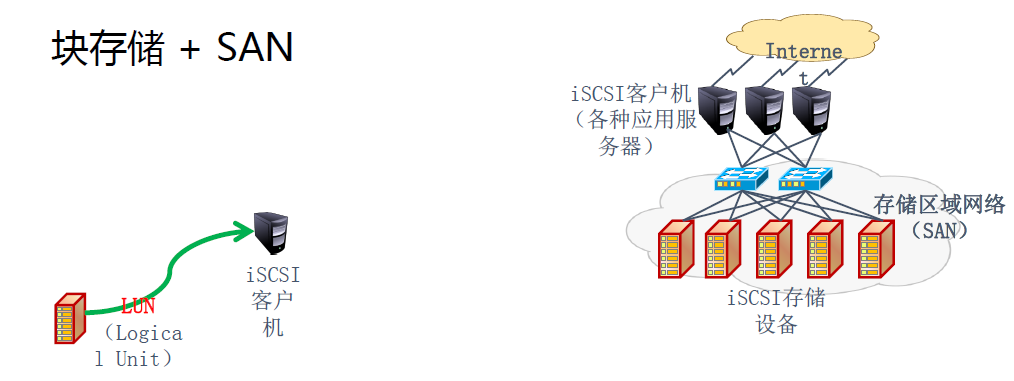

3、块存储+SAN

### --- 块存储+SAN

~~~     客户机和存储在不同一个网域之内。

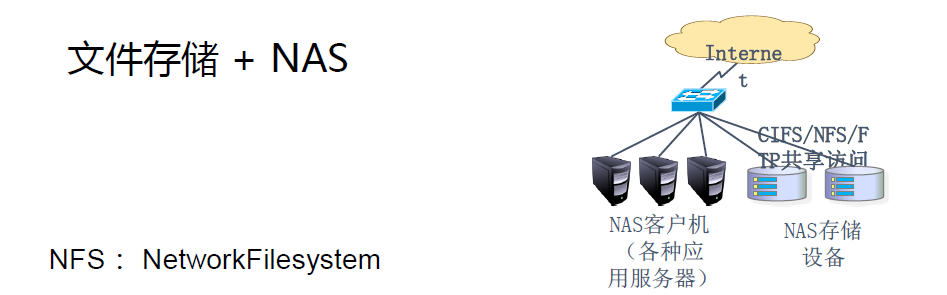

4、文件存储+NAS（网络存储+NAS）

### --- 文件存储+NAS（网络存储+NAS）

~~~     没有特殊需求，只要能解决问题，配置的技术越简单越好。

5、对象存储+SAN

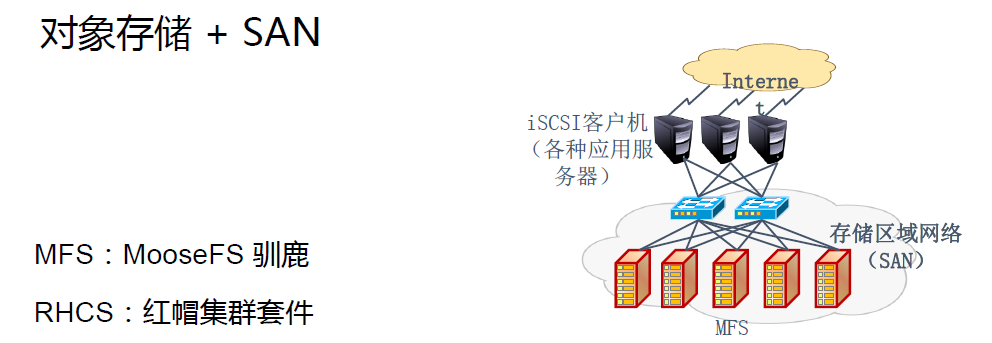

### --- 对象存储+SAN

~~~     需要庞大的服务去支撑的。
~~~     MFS：存储集群。MFS构建之后提供了一个对象存储的能力。应用网络和存储网络是分开的。
