|NO.Z.00019|——————————|^^ 构建 ^^|——|squid缓存/代理服务.V4|——|4台server|

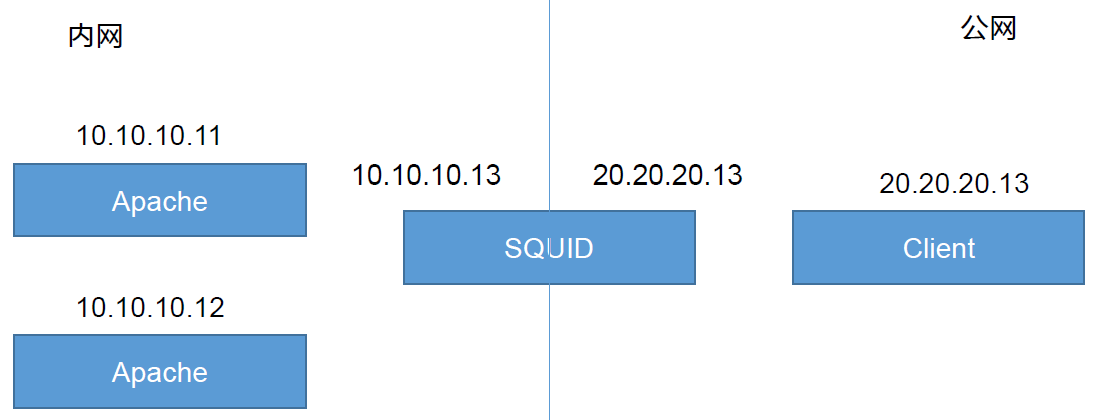

一、搭建squid反向代理模式：实验拓扑
### --- 搭建squid反向代理模式：实验拓扑
~~~ 10.10.10.11 10.10.10.12两台部署在内网的Apache服务器，
~~~ 给公网用户缓存内网服务器里面的数据。加速公网用户的访问。
~~~ CDN也是这个原理；一部分由智能DNS（DNSport），
~~~ 第二部分：缓存服务器（有很多，squid是一种方式）
~~~ squid的反向代理模式，可以很好的做到CDN的缓存功能
~~~ SQUID有两块网卡10.10.10.13和内网相连，20.20.20.13和公网相连
~~~ 20.20.20.13：公网的客户端
~~~ 若是Apache1和Apache2提供服务的话，若是这两个web服务文件不一致的情况下，
~~~ 在客户端可以看到文件刷新，若是把两台服务都停止，它会保存最后一个获取的作为缓存。
~~~ 主要是给公网用户缓存代理数据；
~~~ 这里的SQUID依然没有后端健康状态监测的功能
~~~ 并且它的算法是RR，也就说明后端代理的节点是高可用的（因为他没有后端健康状态监测的）二、硬件环境准备
### --- 硬件环境准备
~~~ HA-server1：10.10.10.11：Apache：内网
~~~ HA-server2：10.10.10.12：Apache：内网
~~~ HA-server3：10.10.10.13：SQUID：内网
~~~ HA-server3：20.20.20.13：SQUID：内网
~~~ HA-server4：20.20.20.13：client：公网三、实验专题：搭建squid反向代理模式
1、10.10.10.11 10.10.10.12配置web服务
### --- 10.10.10.11 10.10.10.12配置web服务
### --- 配置10.10.10.11
### --- 启动Apache服务器
[root@server11 ~]# service httpd start
[root@server11 ~]# chkconfig httpd on
[root@server11 ~]# echo "this is server 1" >> /var/www/html/index.html
[root@server11 ~]# curl localhost
this is server 1### --- 把网关指向10.10.10.13
[root@server11 ~]# echo "GATEWAY=10.10.10.13" >> /etc/sysconfig/network-scripts/ifcfg-eth0
[root@server11 ~]# service network restart
[root@server11 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.10.10.0 0.0.0.0 255.255.255.0 U 1 0 0 eth0
0.0.0.0 10.10.10.13 0.0.0.0 UG 0 0 0 eth0### --- 配置10.10.10.12
### --- 启动Apache服务器
[root@server12 ~]# service httpd start
[root@server11 ~]# chkconfig httpd on
[root@server12 ~]# echo "this is server 2" >> /var/www/html/index.html
[root@server12 ~]# curl localhost
this is server 2### --- 把网关指向10.10.10.13
[root@server12 ~]# echo "GATEWAY=10.10.10.13" >> /etc/sysconfig/network-scripts/ifcfg-eth0
[root@server12 ~]# service network restart
[root@server12 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.10.10.0 0.0.0.0 255.255.255.0 U 1 0 0 eth0
0.0.0.0 10.10.10.13 0.0.0.0 UG 0 0 0 eth02、配置SQUID服务
### --- 在10.10.10.13下配置
### --- 配置ifcfg-eth1网卡
[root@server13 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
ONBOOT=yes
BOOTPROTO=static
IPADDR=20.20.20.13
NETMASK=255.255.255.0
[root@server13 ~]# service network restart
[root@server13 ~]# ip addr
eth0: 10.10.10.13/24 brd 10.10.10.255
eth1: 20.20.20.13/24 brd 20.20.20.255### --- 部署squid服务
[root@server13 ~]# yum install -y squid
[root@server13 ~]# vim /etc/squid/squid.conf
# Squid normally listens to port 3128
http_port 20.20.20.13:80 vhost // 添加公网地址 端口号：80 vhost：表示反向代理模式
cache_peer 10.10.10.11 parent 80 0 originserver round-robin // cache_peer 10.10.10.11指定真实服务器或者缓存池 parent：表示上游模式 80：端口 0：表示当前环境中还有没有squid服务器，没有了 originserver：表示它是它的字节点 round-robin：调度算法
cache_peer 10.10.10.12 parent 80 0 originserver round-robin
[root@server13 ~]# service squid start### --- 打开路由转发功能
[root@server13 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server13 ~]# sysctl -p
net.ipv4.ip_forward = 13、配置client客户端
### --- 在10.10.10.14下配置
### --- 更改客户端的IP地址
[root@server14 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=20.20.20.14
NETMASK=255.255.25.0
[root@server14 ~]# service network restart4、验证：
### --- 在HA-server4虚拟主机下通过Firefox访问http://20.20.20.13地址：显示访问被拒绝
~~~ 访问被拒绝说明：客户端访问到web服务器了，但是web服务器没有搭理客户端。
~~~ 加入ACL方式设置验证
~~~ 原因分析
[root@server13 ~]# vim /etc/squid/squid.conf
acl localnet src 10.0.0.0/8 // acl定义范围。名称为localnet。类型为src，源地址类，10.0.0.0/8这个地址刚好匹配容纳到了10.10.10.1这个网段，
http_access allow localhost // 说明放行了刚才定义的localhost这么一个src范围，凑巧的是10在这里，所以10被放行了### --- 若是想让放行的话，把20网段加到放行列表里
acl localnet src 20.20.20.0/24 # RFC1918 possible internal network 四、配置ACL
### --- 在HA-server3下配置
[root@server13 ~]# vim /etc/squid/squid.conf
acl localnet src 10.0.0.0/8 # RFC1918 possible internal network // 在改行下面添加如下内容
acl localnet src 20.20.20.0/24 # RFC1918 possible internal network
[root@server13 ~]# service squid reload // 重启若是提示“visible_hostname：在配置文件中给他定义一个域名即可”不写也没有关系### --- 在HA-server4下虚拟主机下通过Firefox访问http://20.20.20.13地址：显示this is server 1或者this is server 2，说明可以正常访问了。
### --- 并且内网两台服务器服务全部中断的情况下
[root@server11 ~]# service httpd stop
[root@server12 ~]# service httpd stop
//在HA-server4虚拟主机下通过Firefox访问http://20.20.20.13地址：只能显示this is server 2 //它的缓存中缓存的是最后一次访问的数据//所以它会认为是两个不同的数据文件，但在生产环境中必须是一直的。### --- 配置squid.conf下的ACL和http_access
### --- 还原httpd服务
[root@server11 ~]# service httpd start
[root@server12 ~]# service httpd start ### --- 配置squid的配置文件
~~~ 在HA-server4下虚拟主机下通过Firefox访问http://20.20.20.13地址：
~~~ 显示this is server 1或者this is server 2 //说明正常
[root@server12 ~]# service httpd start
[root@server13 ~]# vim /etc/squid/squid.conf
acl CONNECT method CONNECT // 该行下添加如下内容
acl wannet src 20.20.20.0/24
http_access allow localhost // 该行下添加如下内容
http_access allow wannet
[root@server13 ~]# service squid reload### --- 若是只定义了acl，没有定义http_access，默认是拒绝
~~~ 在HA-server4下虚拟主机下通过Firefox访问http://20.20.20.13地址：显示连接被拒绝
[root@server13 ~]# vim /etc/squid/squid.conf
acl wannet src 20.20.20.0/24
#http_access allow wannet### --- 注销deny all查看效果//还是没有任何变化
[root@server13 ~]# vim /etc/squid/squid.conf
# http_access deny all // 注销deny all
[root@server13 ~]# service squid reload### --- 再次修改配置文件
[root@server13 ~]# vim /etc/squid/squid.conf
http_access allow localhost // 把这一行改为如下内容
http_access deny localhost // deny localhost与之前设置的wannet区域是无关的，当deny all 被关闭以后，
// 我们如果定义了scl，并且这个scl没有定义http_access的情况下；它会根据最后一条的http_access反向进行操作。也就说明；此处的deny是allow，若是allow的话就是deny。
~~~ 在HA-server4下虚拟主机下通过Firefox访问http://20.20.20.13地址：
~~~ 显示this is server 1或者this is server 2 // 说明正常
~~~ 该案例不推荐配置，最为后期排查故障的一种方案。五、ACL设置配置说明
### --- ACL配置格式
~~~ ACL（Access Control List，访问控制列表）
~~~ 根据源地址、目标URL、文件类型等定义列表
~~~ acl 列表名称 列表类型 列表内容......
~~~ 针对已定义的acl列表进行限制
~~~ http_access allow或deny 列表名称......
~~~ 如果出现ACL，但是没有出现http_access，默认相当于没写，
~~~ 正确定义ACL和http_access，那就是对应的获取设置权限。### --- 支持类型：
~~~ src 源地址
~~~ dst 目标地址：写的是一个绝对路径，匹配的是绝对路径，必须一致
~~~ port 目标端口
~~~ dstdomain 目标域
~~~ time 访问时间
~~~ maxconn 最大并发连接：超过就会被拒绝。
~~~ url_regex 目标URL地址：匹配的是一个包含路径，匹配的是一个范围类型。
~~~ Urlpath_regex 整个目标URL路径：URL类型Walter Savage Landor:strove with none,for none was worth my strife.Nature I loved and, next to Nature, Art:I warm'd both hands before the fire of life.It sinks, and I am ready to depart
