|NO.Z.00017|——————————|^^ 构建 ^^|——|squid缓存/代理服务.V2|——|4台server|

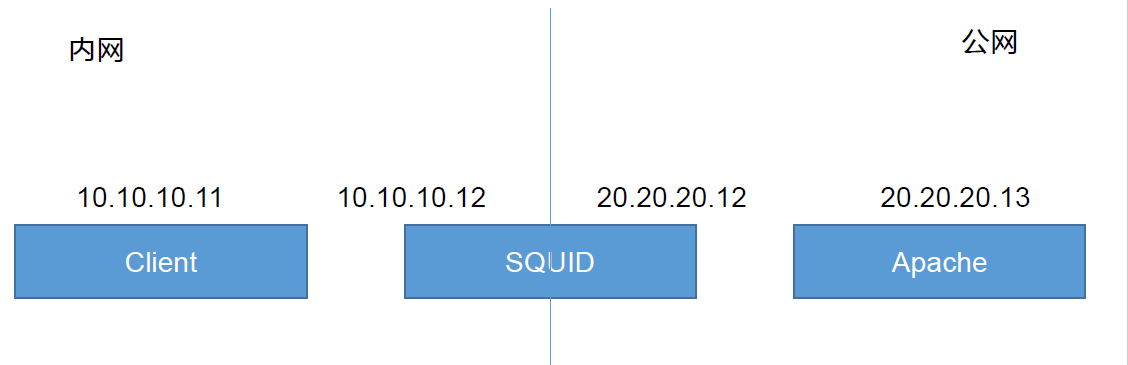

一、搭建squid传统模式：实验拓扑

二、系统硬件规划

### --- 系统硬件规划

~~~     HA-server1：10.10.10.11：client：模拟的是客户端机制
~~~     HA-server2：10.10.10.12：SQUID：模拟的是SQUID的第一块网卡 主要功能是与客户端进行通讯
~~~     HA-server2：20.20.20.12：SQUID：模拟的是SQUID的公网地址，用来去访问公网
~~~     HA-server3：20.20.20.13：Apache：使用Apache模拟一个公网服务器

三、实验专题：

1、配置客户端

### --- 配置客户端
### --- 10.10.10.11配置
### --- 添加一个网关指向squid服务器

[root@server11 ~]# echo "GATEWAY=10.10.10.12" >> /etc/sysconfig/network-scripts/ifcfg-eth0
[root@server11 ~]# service network restart
[root@server11 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.10.10.0      0.0.0.0         255.255.255.0   U     1      0        0 eth0
0.0.0.0         10.10.10.12     0.0.0.0         UG    0      0        0 eth0        //去任何地方交给10.10.10.12    默认路由

2、配置公网服务器

### --- 配置公网服务器
### --- 10.10.10.13下配置
### --- 修改IP地址

[root@server13 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=20.20.20.13
NETMASK=255.255.255.0
[root@server13 ~]# service network restart

### --- 开启Apache服务

[root@server13 ~]# service httpd start
[root@server13 ~]# echo "this is server 1" >> /var/www/html/index.html
[root@server13 ~]# curl localhost
this is server 1

3、配置网关服务器或者说是squid服务器

### --- 配置网关服务器或者说是squid服务器
### --- 10.10.10.12下配置
### --- 开启第二块网卡

[root@server12 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
ONBOOT=yes
BOOTPROTO=static
IPADDR=20.20.20.12
NETMASK=255.255.255.0
[root@server12 ~]# service network restart

### --- 开启路由转发,此环境涉及到一个数据包的转发问题。所以需要开启路由转发。

[root@server12 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1                                                     //由0改为1
[root@server12 ~]# sysctl -p

### --- 安装squid服务

[root@server12 ~]# yum install -y squid
[root@server12 ~]# vim /etc/squid/squid.conf                                // 传统模式下配置文件保持不变就可以使其生效
[root@server12 ~]# service squid start

四、验证：

### --- 10.10.10.11下验证
### --- 打开10.10.10.11图形化界面

[root@server11 ~]# startx                                                   // 或者init 5进入图形化
~~~     通过虚拟机内部的Firefox浏览器访问公网IP地址：20.20.20.13  目前是访问不到的，是需
~~~     传统模式下需要在浏览器里指定它的IP及网关的：Firefox——>首选项
~~~     ——>设置——>最后一个——>网络——>配置Firefox如何连接至国际互联网：
~~~     设置——>手动配置代理：10.10.10.13 3128  勾选：
~~~     为所有协议使用可代理（S)——>    确定——>END
~~~     通过Firefox访问http://20.20.20.13即可获取数据： this is server 1

### --- 验证缓存：

[root@server13 ~]# service httpd stop                                       // stop HA-server3的httpd服务
~~~     直接把HA-server1还原初始快照。
~~~     通过Firefox访问http://20.20.20.13即可获取数据： this is server 1   //此时的数据是从squid缓存服务中获取的数据。
