|NO.Z.00014|——————————|^^ 构建 ^^|——|多级负载.V1|——|7台server|

一、七层：实现原理

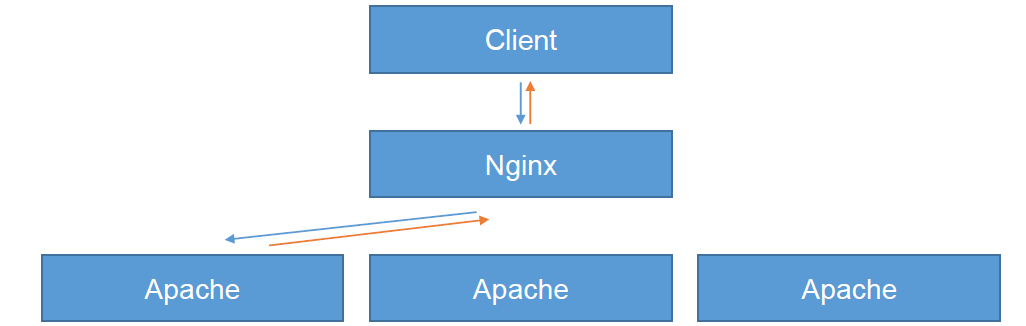

### --- 七层：实现原理

~~~     client发起连接到nginx，nginx把真实连接翻译成它想要获取的数据，
~~~     nginx向后端Apache服务建立完整的TCP连接访问，获得数据之后，再把数据传输给客户端
~~~     相当于实现了一次反向代理，以反向代理的方式实现负载均衡。
~~~     nginx具有识别主机名和FQ名称的功能，
~~~     所以它是可以判断后端三台Apache的主机名是谁，或者按照域名的方式进行负载均衡。
~~~     nginx是一个七层负载，每一次client发起请求，
~~~     它都需要建立两次TCP连接，所以它的压力是比较大的。

二、四层：实现原理

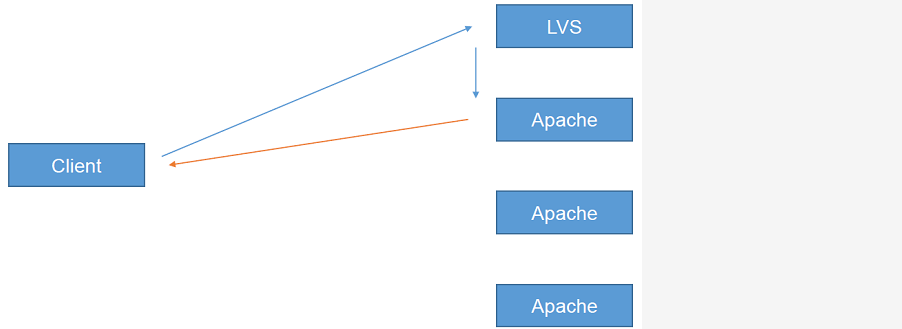

### --- 四层：实现原理

~~~     使用LVS去实现，该模式是LVS-DR模式构建
~~~     client发送报文到LVS，LVS去判断你的端口和访问的IP，
~~~     若是这两个匹配的情况下，会把client的发起的数据包转移到后端的服务器上。
~~~     对应的服务器接收到请求后把对应的数据返回给client
~~~     判断的依据是端口和VIP，不看域名，只负责入站，做到转发，所以它的压力比较大。

三、总结

### --- 总结：

~~~     若需要并发大的，通过端口和VIP判定的情况下会选择四层构建
~~~     若是需要识别到域名的，若做虚拟主机集群的负载均衡的话，会选择七层构建

四、需求：

### --- 需求：

~~~     公司有两个不同域名的门户网站
~~~     业务高分期访问量较大，经测试Nginx未能满足并发压力
~~~     两个门户网站公网地址一致（根据以上条件判定只能选择LVS负载调用）

五、架构

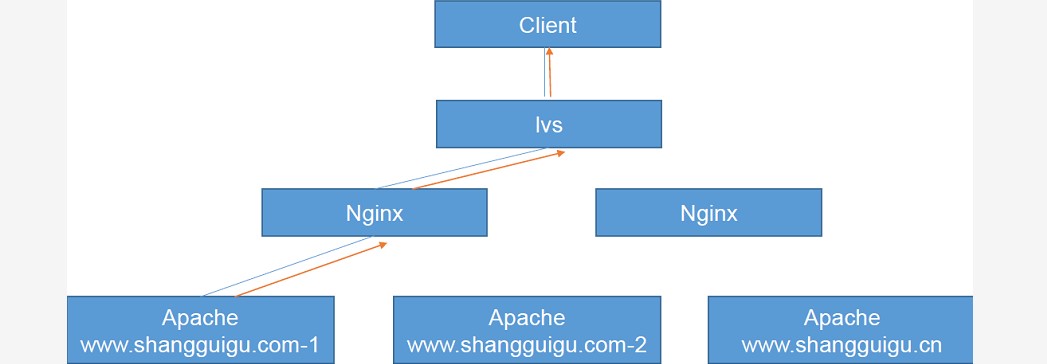

### --- 多级负载：架构

~~~     最外层方LVS，若使用LVS，中间还有两个不同域名的主机
~~~     client访问进来之后到LVS，LVS根据算法匹配到第一个Nginx，
~~~     Nginx里面设置Vhost虚拟主机级别的负载均衡，去判断你到底访问的主机名是谁。
~~~     若是www.shangguigu.com-1或者www.shagguigu.com-2的话就会在第一台nginx进行负载均衡，
~~~     或者是www.shangguigu.cn的话就会直接调度到.cn主机上。这样就实现了七层负载的功能。

六、多级负载构建

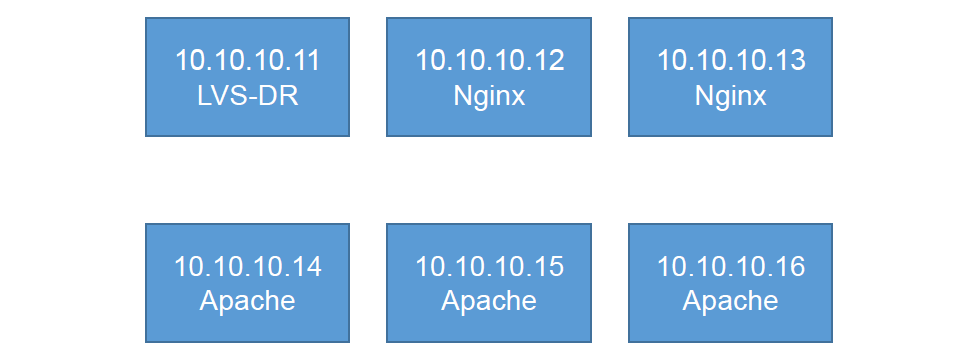

### --- 多级负载构建

~~~     10.10.10.11——>LVS-DR
~~~     10.10.10.12    10.10.10.13——>两个七层负载nginx，
~~~     若是生产环境中负载压力更大的情况下，还可以在加入nginx，
~~~     只要LVS-DR压力没到瓶颈的情况下还是可以继续添加
~~~     10.10.10.14：com-1    10.10.10.15：com-2    10.10.1016：cn
~~~     ——>3台Apache业务服务器；三台不同的域名去实现不同的结果。
~~~     客户端通过IE访问www.shagnguigu.com-1后nginx会在com-1和com-2上去轮询，
~~~     若是访问cn的话就会直接跳转到cn上。
