|NO.Z.00011|——————————|^^ 构建 ^^|——|HAC构建.V2|——|5台server|

一、Keepalived原理
### --- Keepalived原理
### --- 案例环境专为LVS和HA设计的一款健康检查工具

~~~     LVS是一款著名的负载均衡调度器。LVS在它的功能中专门加了一个Keepalived模块，
~~~     现在企业主要使用LVS+keepalived实现高可用和负载均衡。
~~~     支持故障自动切换（Failover）
~~~     支持节点健康状态检查（Health Checking）
~~~     官方网站：http://www.keepalived.org/

### --- keepalived的热备方式
~~~     VRRP（Virtual Router Redundancy Protocol，
~~~     虚拟路由冗余协议：网路中非常重要的协议）
~~~     一主+多备，公用一个IP地址，但优先级不同

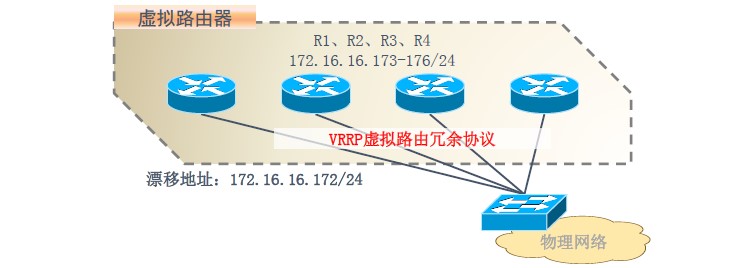

### --- 对于路由器实现最简洁的方案是VRRP方式。

~~~     把这些路由器放在同一个组里，只有在同一个组里才会竞争IP的使用权。
~~~     漂移地址：在同一个组里漂移地址会来回移动。
~~~     若是主宕机其它三台会选举一个主出来，主来承担漂移地址的使用权；
~~~     这个方案保证整个网络不会中断
~~~     keeplived底层就是通过VRRP这个底层技术去实现高可用。
二、LVS-DR+keepalived
### --- LVS-DR+keepalived

~~~     LVS-DR：是企业首选的一种LVS工作方式。
~~~     LVS-DR+keeplived实现我们的负载高可用方案。
~~~     10.10.10.240——>客户端
~~~     10.10.10.11：LVS-M    |    10.10.10.13:RS1 10.10.10.14:RS2     第一步构建
~~~     10.10.10.13：LVS-S——>备份节点/LVS从节点                         第二步构建

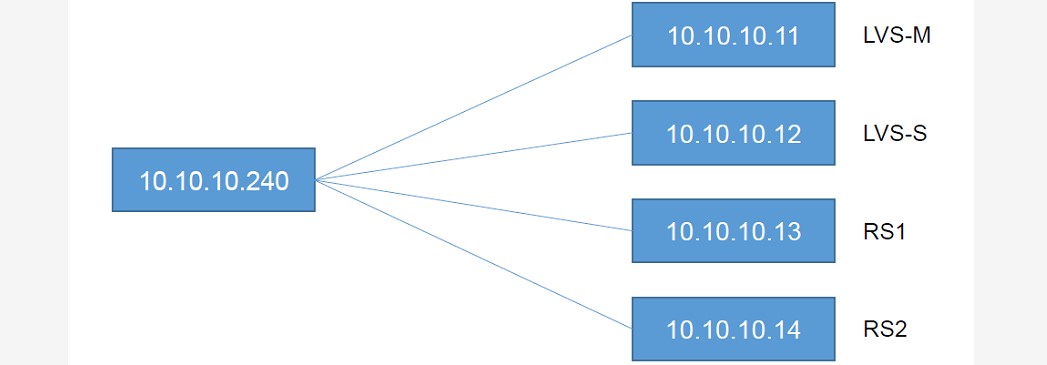

一、系统规划：
### --- 系统规划：

~~~     Windows：10.10.10.240：client
~~~     10.10.10.11：LVS-M：LVS主节点
~~~     10.10.10.12：LVS-S：LVS从节点
~~~     10.10.10.13：RS1：主服务器1
### --- 10.10.10.14：RS2：主服务器2

### --- 说明：
~~~     LVS本身是没有对后端主机存活状态的检测功能，之前我们使用脚本LVS健康检查脚本实现
~~~     LVS+keeplived：keeplived是支持后端主机存活状态的检测功能的。
~~~     且它融合了LVS的模块，所以它可以自动的添加三组节点。
二、实验构建：LVS-DR模式构建
### --- 实验环境准备
### --- 关闭所有节点的网卡守护进程

[root@server11 ~]# service NetworkManager stop && chkconfig NetworkManager off
1、10.10.10.11：构建LVS-DR模式的负载均衡集群
### --- LVS-DR模式构建
### --- 10.10.10.11：构建LVS-DR模式的负载均衡集群

### --- 添加网卡，作为VIP去使用
[root@server11 ~]# cd /etc/sysconfig/network-scripts/
[root@server11 network-scripts]# cp -a ifcfg-eth0 ifcfg-eth0:0
[root@server11 network-scripts]# vim !$
DEVICE=eth0:0
ONBOOT=yes
BOOTPROTO=static
IPADDR=10.10.10.100
NETMASK=255.255.255.0
### --- 启动ifcfg-eth0:0网卡

[root@server11 network-scripts]# ifup ifcfg-eth0:0
Determining if ip address 10.10.10.100 is already in use for device eth0...
[root@server11 network-scripts]# ifconfig
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:FA:34:71
          inet addr:10.10.10.100  Bcast:10.10.10.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
### --- 安装ipvsadm
[root@server11 ~]# yum install -y ipvsadm

### --- 安装网卡的广播功能，防止IP冲突
[root@server11 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0

[root@server11 ~]# sysctl -p
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0
### --- 添加集群

[root@server11 ~]# ipvsadm -A -t 10.10.10.100:80 -s rr
[root@server11 ~]# ipvsadm -a -t 10.10.10.100:80 -r 10.10.10.13:80 -g
[root@server11 ~]# ipvsadm -a -t 10.10.10.100:80 -r 10.10.10.14:80 -g
[root@server11 ~]# service ipvsadm save
ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm:      [  OK  ]
### --- 查看集群

[root@server11 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.10.10.100:80 rr
  -> 10.10.10.13:80               Route   1      0          0
  -> 10.10.10.14:80               Route   1      0          0
2、10.10.10.13：RS1，添加真实服务器RS1
### --- 10.10.10.13：RS1，添加真实服务器RS1

### --- 开启Apache服务
[root@server13 ~]# service httpd start
[root@server13 ~]# chkconfig httpd on
[root@server13 ~]# echo "this is server 1" >> /var/www/html/index.html
[root@server13 ~]# curl localhost
this is server 1
### --- 开启lo：0网卡并关闭ARP的通信行为

[root@server13 ~]# cd /etc/sysconfig/network-scripts/
[root@server13 network-scripts]# cp -a ifcfg-lo  ifcfg-lo:0
[root@server13 network-scripts]# vim !$
DEVICE=lo:0
IPADDR=10.10.10.100
NETMASK=255.255.255.255
NETWORK=127.0.0.0
[root@server13 ~]# ifup lo:0
### --- 设置路由规则

[root@server13 ~]#
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@server13 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
### --- 添加一条路由记录
[root@server13 ~]# route add -host 10.10.10.100 dev lo:0

### --- 查看路由记录
[root@server13 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.10.10.100    0.0.0.0         255.255.255.255 UH    0      0        0 lo      //10.10.10.100交给lo:0网卡
10.10.10.0      0.0.0.0         255.255.255.0   U     0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth0
### --- 把路由规则写入开机自启里

[root@server13 ~]# echo "route add -host 10.10.10.100 dev lo:0" >> /etc/rc.local
3、10.10.10.14：RS2，添加真实服务器RS12
### --- 10.10.10.14：RS2，添加真实服务器RS12
### --- 开启Apache服务

[root@server14 ~]# service httpd start
[root@server14 ~]# chkconfig httpd on
[root@server14 ~]# echo "this is server 2" >> /var/www/html/index.html
[root@server14 ~]# curl localhost
this is server 2
### --- 开启lo：0网卡并关闭ARP的通信行为

[root@server14 ~]# cd /etc/sysconfig/network-scripts/
[root@server14 network-scripts]# cp -a ifcfg-lo  ifcfg-lo:0
[root@server14 network-scripts]# vim !$
DEVICE=lo:0
IPADDR=10.10.10.100
NETMASK=255.255.255.255
NETWORK=127.0.0.0
[root@server14 ~]# ifup lo:0
### --- 设置路由规则

[root@server14 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@server14 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
### --- 添加一条路由记录
[root@server14 ~]# route add -host 10.10.10.100 dev lo:0

### --- 查看路由记录
[root@server14 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.10.10.100    0.0.0.0         255.255.255.255 UH    0      0        0 lo  // 10.10.10.100交给lo:0网卡
10.10.10.0      0.0.0.0         255.255.255.0   U     0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth0
### --- 把路由规则写入开机自启里

[root@server14 ~]# echo "route add -host 10.10.10.100 dev lo:0" >> /etc/rc.local
三、验证：通过IE浏览器http://10.10.10.100/
 四、通过ipvsadm命令行的方式验证
### --- 通过ipvsadm命令行的方式验证

[root@server11 ~]# ipvsadm -Ln --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  10.10.10.100:80                    28      140        0    19750        0
  -> 10.10.10.13:80                     14       70        0     9845        0
  -> 10.10.10.14:80                     14       70        0     9905        0









Walter Savage Landor:strove with none,for none was worth my strife.Nature I loved and, next to Nature, Art:I warm'd both hands before the fire of life.It sinks, and I am ready to depart
                                                                                                                                                   ——W.S.Landor
