|NO.Z.00007|——————————|^^ 构建 ^^|——|LVS-DR构建.V1|——|4台server|
一、LVS-DR概述
### --- LVS-DR概述
### --- C 10.10.10.240：本地VMnet1配置地址；
### --- D：eth0：10.10.10.11 | eth0:0：10.10.10.100 负载路由器
### --- RS1：真实服务器1
### --- RS2：真实服务器2
~~~ 原地址发送数据包到负载调度器，负载调度器会进行对原地址进行修改，
~~~ 三个真实主机上的100地址是被隐藏的。### --- arp-ignore:改为1 arp-announce：改为2 既不向外发出公告，
~~~ 别人来的时候又不会主动接收
~~~ 数据报文到大不了Lo：配置路由规则：
~~~ 指一个路由规则，指定一下100地址的话，数据报文来了的情况下，接收数据；
~~~ 数据报文到达Lo；组装报文回信给客户端。完成整个工作流程
~~~ 在负载路由器关闭广播地址的公告功能。是一个优化方案
### --- Lo：把它的子网掩码设置为255:255:255:255 32位：32位：主机位，
~~~ 网络位是同一个IP地址。防止出现意外。
### --- 本机的IP地址为：10.10.10.240### --- ARP通讯行为：ARP响应级别：arp-ignore
~~~ 0 只要本机配置有相应IP地址就响应
~~~ 1 仅在请求的目标地址配置在请求到达的网络接口上时，才给予响应
### --- ARP通告行为：arp-announce
~~~ 0 将本机热呢网络接口上的任何地址都向外通告
~~~ 1 尽可能避免像目标网络通告与网络不匹配的地址信息表
~~~ 2 仅向目标网络通告与其网络相匹配的地址信息二、部署硬件规划：角色分工
### --- 部署硬件规划：角色分工
~~~ Windows：10.10.10.240——>：client本地物理笔记本
~~~ HA-server1：10.10.10.11——>D：负载路由器
~~~ HA-server2：10.10.10.12——>RS1：真实服务器1
~~~ HA-server3：10.10.10.13——>RS2：真实服务器2
~~~ 3台主机都需要关闭NetworkManager：负责主机的无线网卡的启用，
~~~ 包括把一些不安全的网络策略强制关闭，不允许启用；
~~~ 对于环境开子接口的网络方案会拒绝我们的动作的。随意需提前关闭三、LVS-DR构建
### --- 三台主机环境配置
### --- 关闭网卡守护进程
[root@localhost ~]# service NetworkManager stop // 临时关闭网卡守护进程
Stopping NetworkManager daemon: [ OK ]
[root@localhost ~]# chkconfig NetworkManager off / /永久关闭网卡守护进程
### --- 三台都需要关闭
[root@localhost ~]# service NetworkManager stop && chkconfig NetworkManager off四、配置负载调度器ipvsadm
### --- 硬件环境：HA-server1：10.10.10.11
### --- 开启一个子接口，配置子接口网卡配置文件
[root@server11 ~]# cd /etc/sysconfig/network-scripts/
[root@server11 network-scripts]# cp ifcfg-eth0 ifcfg-eth0:0 // 拷贝一个子接口
[root@server11 network-scripts]# vim !$ // 打开ifcfg-eth0:0 !$:表示上一条命令的最后一个参数
DEVICE=eth0:0
ONBOOT=yes
BOOTPROTO=static
IPADDR=10.10.10.100 // 开启一个字节口为10.10.10.100，作为集群ip，也就VIP，提供外部用户访问的地址
NETMASK=255.255.255.0 // 11是本机的身份地址，100是在集群设备之间浮动、跳转的。
[root@server11 network-scripts]# service network restart // 重启网卡
[root@server11 network-scripts]# ifconfig // 查看浮动ip是否配置成功
eth0:0 Link encap:Ethernet HWaddr 00:0C:29:FA:34:71
inet addr:10.10.10.100 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1### --- 关闭广播功能；打开内核配置文件。关闭网卡的重定向功能
### --- 这一步是可以不做的，相当于是一个优化过程
[root@server11 ~]# vim /etc/sysctl.conf // 修改内核配置文件
net.ipv4.conf.all.send_redirects = 0 // 关闭所有网卡的
net.ipv4.conf.default.send_redirects = 0 // 关闭默认网卡的
net.ipv4.conf.eth0.send_redirects = 0 // 关闭eth0网卡的
### --- 刷新内核参数
[root@server11 ~]# sysctl -p // 显示说明生效了
net.ipv4.conf.all.send_redirects = 0 // IPV4已经加载到内核中，且已经启动
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0### --- 安装ipvsadm
[root@server11 ~]# yum install -y ipvsadm
~~~ 加载IPVS模块到内核中
[root@server11 ~]# modprobe ip_vs
[root@server11 ~]# ipvsadm -Ln // 查看到当前已经有负载对应的负载信息
IP Virtual Server version 1.2.1 (size=4096) // 什么都没有配置，所以负载信息时空的
Prot LocalAddress:Port Scheduler Flags // 负载调度器配置完成
-> RemoteAddress:Port Forward Weight ActiveConn InActConn五、配置真实服务器RS1：HA-server2:10.10.10.12
### --- 配置真实服务器RS1：HA-server2:10.10.10.12
### --- 开启一个网卡子接口
[root@server12 ~]# cd /etc/sysconfig/network-scripts/
[root@server12 network-scripts]# cp -a ifcfg-lo ifcfg-lo:0
[root@server12 network-scripts]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=10.10.10.100
NETMASK=255.255.255.255
NETWORK=127.0.0.0### --- 关闭广播功能ARP响应
[root@server12 network-scripts]# vim /etc/sysctl.conf // 关闭ARP响应及公告功能
# LVS - ARP.
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
### --- 刷新内核参数
[root@server12 network-scripts]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2### --- 启动lo:0网卡
[root@server12 network-scripts]# ifup lo:0 // 启动lo:0网卡配置
[root@server12 network-scripts]# ifconfig
lo:0 Link encap:Local Loopback
inet addr:10.10.10.100 Mask:255.255.255.255
UP LOOPBACK RUNNING MTU:65536 Metric:1
[root@server12 network-scripts]# route add -host 10.10.10.100 dev lo:0 // 为lo添加一个网关，当有人访问主机100的时候交给我的主机lo:0这块网卡
[root@server12 network-scripts]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.10.10.100 0.0.0.0 255.255.255.255 UH 0 0 0 lo // 地址是100：掩码是4个255，交给lo网卡，配置的是lo:0,而lo:0是lo的子接口，此处只显示标准网卡的名称
10.10.10.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
### --- 为了防止它失效，把它添加到/etc/rc.local文件中 // 添加到开机自启中
### --- 真实服务器可以是TCP，也可以是UDP
[root@server12 network-scripts]# echo "route add -host 10.10.10.100 dev lo:0" >> /etc/rc.local ### --- 这里作为典型的web服务器Apache作为展示
### --- 开启Apache
[root@server12 ~]# service httpd start
### --- 写入一个网站
[root@server12 ~]# echo " this is server 1" >> /var/www/html/index.html
[root@server12 ~]# curl localhost // 查看web服务已经运行了
this is server 1六、配置真实服务器RS2：HA-server3:10.10.10.13
### --- 配置真实服务器RS2：HA-server3:10.10.10.13
### --- 开启一个子接口
[root@server13 ~]# cd /etc/sysconfig/network-scripts/
[root@server13 network-scripts]# cp -a ifcfg-lo ifcfg-lo:0
[root@server13 network-scripts]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=10.10.10.100
NETMASK=255.255.255.255
NETWORK=127.0.0.0### --- 关闭广播ARP响应
[root@server13 network-scripts]# vim /etc/sysctl.conf
# LVS - ARP.
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
[root@server13 network-scripts]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2### --- 启动lo:0网卡
[root@server13 network-scripts]# ifup lo:0
[root@server13 network-scripts]# ifconfig
lo:0 Link encap:Local Loopback
inet addr:10.10.10.100 Mask:255.255.255.255
UP LOOPBACK RUNNING MTU:65536 Metric:1### --- 添加路由规则
[root@server13 network-scripts]# route add -host 10.10.10.100 dev lo:0
[root@server13 network-scripts]# echo "route add -host 10.10.10.100 dev lo:0" >> /etc/rc.local
[root@server13 network-scripts]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.10.10.100 0.0.0.0 255.255.255.255 UH 0 0 0 lo
10.10.10.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0### --- 启动一个Apache服务
[root@server13 ~]# service httpd start
[root@server13 ~]# echo " this is server 2" >> /var/www/html/index.html
[root@server13 ~]# curl localhost // 实验环境为了区分两个网站内容不一致
this is server 2 // 真实的生产环境中网页内容必须是一直的。七、配置LVS-DR集群规则
### --- 配置LVS-DR集群规则
### --- 注释：
ipvsadm -v // 查看当前IPVS集群内容
ipvsadm -A -t 虚拟IP：80 -s rr // -A：添加集群 -t：表示TCP协议，虚拟IP：集群IP，VIP：10.10.10.100； ：80：集群端口， -s：指算法 rr：轮询的方式 添加ipvsadm集群子节点
ipvsadm -a -t 虚拟IP：80 -r 网站1:80 -g // -a：添加集群中的子节点 -r：表示真实服务器，网站1:80：apache地址+80端口， -g：表示DR模式
ipvsadm -a -t 虚拟IP：80 -r 网站2:80 -g // 添加ipvsadm集群子节点### --- 添加LVS-DR集群规则 // 临时生效的，重启后会失效，需添加开机自生效
[root@server11 ~]# ipvsadm -A -t 10.10.10.100:80 -s rr
[root@server11 ~]# ipvsadm -a -t 10.10.10.100:80 -r 10.10.10.12:80 -g
[root@server11 ~]# ipvsadm -a -t 10.10.10.100:80 -r 10.10.10.13:80 -g### --- 查看集群配置是否成功
[root@server11 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.10.10.100:80 rr // TCP集群，集群地址是：10.10.10.100:80 rr：轮询方式
-> 10.10.10.12:80 Route 1 0 0 // 真实服务器10.10.10.12:80
-> 10.10.10.13:80 Route 1 0 0 // 真实服务器10.10.10.13:80### --- 为集群规则设置开机自生效
[root@server11 ~]# service ipvsadm save // 将配置文件写入到/etc/sysconfig/ipvsadm文件中
ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm: [ OK ]
[root@server11 ~]# chkconfig ipvsadm on // 开启ipvsadm服务八、验证：

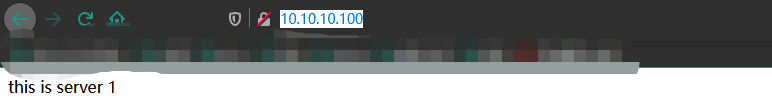

1、通过IE浏览器访问http://10.10.10.100/ 会在server1服务和server2服务之间切换；说明集群配置成功
2、通过命令的方式验证
### --- 通过命令的方式验证
~~~ Conns：连接数共计18个，分了12主机9个13主机9个
~~~ InPkts：入站数据包
~~~ OutPkts：出站数据包
~~~ InBytes：入站字节
~~~ OutBytes：出站字节
~~~ 入站的都是平均的平分的
~~~ 出站为0，DR模式的工作原理是只介入入站，出站由真实服务器来完成。
[root@server11 ~]# ipvsadm -Ln --stats // --stats：查看当前的状态
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 10.10.10.100:80 18 90 0 12604 0
-> 10.10.10.12:80 9 45 0 6278 0
-> 10.10.10.13:80 9 45 0 6326 0附录一：实验架构图：

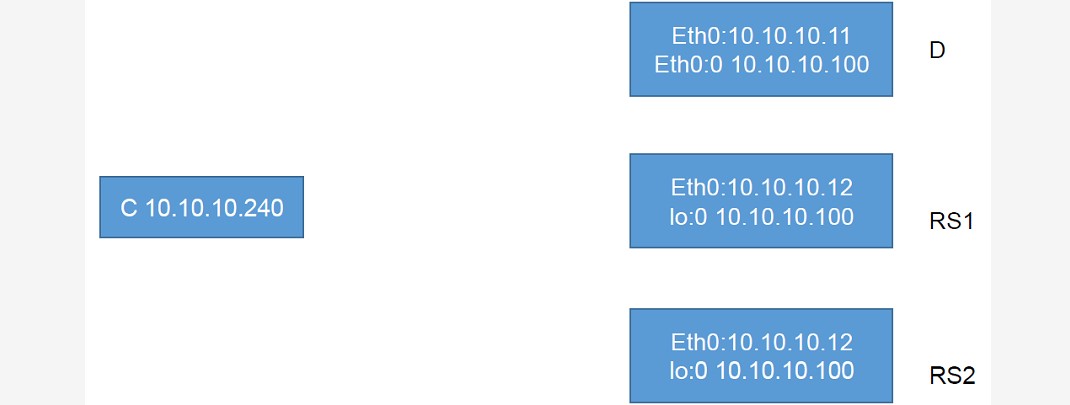

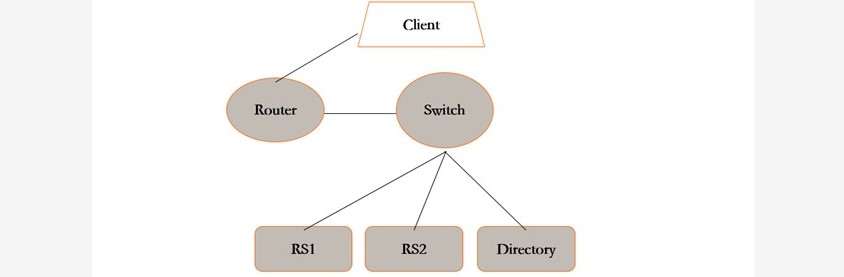

附录二：代码构建
### --- 负载调度器
service NetworkManager stop // 关闭网卡守护进程
cd /etc/sysconfig/network-scrpits/
cp ifcfg-eth0 ifcfg-eth0:0
vim ifcfg-eth0:0
DEVICE=eth0:0
IPADDR=虚拟IP
NETMASK=255.255.255.0
ifup eth0:0
vim /etc/sysctl.conf // 关闭网卡重定向功能
net.ipv4.conf.all.send_redirects=0
net.ipv4.conf.default.send_redirects=0
net.ipv4.conf.eth0.send_redirects=0
sysctl -p
modprobe ip_vs // 重载IPVS模块
rpm -ivh ipvsadm-1.261...... // 安装ipvsadm命令行工具
ipvsadm -v // 查看当前IPVS集群内容
ipvsadm -A -t // 虚拟IP：80 -s rr 添加ipvsadm集群子节点
ipvsadm -a -t // 虚拟IP：80 -r 网站1:80 -g 添加ipvsadm集群子节点
ipvsadm -a -t // 虚拟IP：80 -r 网站2:80 -g
service ipvsadm save // 保存ipvs集群内容至文件，进行持久化存储
chkconfig ipvsadm on // 设置为开机自启### --- 真实服务器
service NetworkManager stop // 关闭网卡守护进程
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0 // 拷贝回环网卡子接口
DEVICE=l0:0
IPADDR=虚拟IP
NETMASK=255.255.255.0
vim /etc/sysctl.conf // 关闭对应ARP响应及公告功能
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.default.arp_ignore=1
net.ipv4.conf.default.arp_announce=2
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2
sysctl -p
ifup lo:0
route add-host 虚拟IP dev lo:0 // 添加路由记录，当访问VIP交给lo:0网卡接受
service httpd start
[root@localhost ~]# yum install -y ipvsadmWalter Savage Landor:strove with none,for none was worth my strife.Nature I loved and, next to Nature, Art:I warm'd both hands before the fire of life.It sinks, and I am ready to depart
