|NO.Z.00006|——————————|Applications|——|LBC负载均衡集群.V3|——|6台server|

一、LVS-DR构建：硬件环境准备（个人环境说明）

### --- 实验环境：硬件环境准备。

### --- 网络：
~~~     IP 地址网段    10.10.10.0/24        255.255.255.0
### --- 6台server
~~~     10.10.10.11/10.10.10.12/10.10.10.13/10.10.10.14/10.10.10.15/10.10.10.16
### --- 配置：
~~~     VMware         14  pro
### --- 网络类型：
~~~     仅主机模式（把自己确定的DHCP关闭，若开启DHCP会优先抢占）
### --- 操作系统配置：
~~~     硬件选项  2 U/1GB/20GB/2块网卡（2 UCPU/1GB内存/20GB存储空间/2块网卡）
### --- 操作系统配置：
~~~     安装desktop桌面版（centos6.8）桌面版本的是因为PXE会借助桌面的配置。
### --- 授权版本：
~~~     GPLv2版本
### --- kdump：
~~~     内存崩溃保护机制，内存是一次性存储器，断电后数据会丢失，
~~~     kdump功能可以在断电后把内存中的信息保存到硬盘中，是一个缓存同步机制。

二、VMware硬件环境准备

### --- VMware硬件环境准备

### --- 网络类型：仅主机模式：
~~~     编辑——>虚拟网络编辑器——>取消选中：使用本地DHCP服务京IP地址分配给虚拟机——>END
### --- 虚拟机设置：
~~~     编辑虚拟机设置——>网络适配器——>仅主机模式——>确定——>END
### --- 本地网路模式配置：
~~~     VMware Network Adapter VMnet1——>IPV4——>属性——>使用下面的IP地址——> IP：10.10.10.240        子网掩码：255.255.255.0——>END
### --- 操作系统硬件准备：
~~~     HA-server1：10.10.10.11
~~~     HA-server2：10.10.10.12
~~~     HA-server3：10.10.10.13
~~~     HA-server4：10.10.10.14
~~~     HA-server5：10.10.10.15
~~~     HA-server6：10.10.10.16

三、操作系统配置

### --- linux桌面环境安装，
~~~     修改默认启动为字符界面设置：Ctrl+Alt+F3=命令行界面——>
~~~     vim /etc/inittab——>id:5:initdcfault:——>
~~~     修改为：id:3:initdcfault:———>重启后为字符界面——>END

### --- 关闭防火墙
[root@localhost ~]# service iptables stop
[root@localhost ~]# chkconfig iptables off

### --- 关闭selinux

[root@localhost ~]# vim /etc/sysconfig/selinux
SELINUX=disabled
[root@localhost ~]# setenforce 0                                            // 0表示临时关闭selinux
[root@localhost ~]# setenforce 1                                            // 1表示临时开启selinux

### --- 配置网卡地址

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:29:FA:34:71
TYPE=Ethernet
UUID=e5be5c71-003b-46c9-be75-f576f4fbb97d
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=10.10.10.11
NETMASK=255.255.255.0

### --- 配置区域网yum源
~~~     编辑虚拟机设置——>CD/DVD——>勾选：已连接，启动时连接——>确定——>END      // 表示把光盘插入到光驱

[root@localhost ~]# mkdir /mnt/cdrom
[root@localhost ~]# mount -t iso9660 /dev/cdrom /mnt/cdrom/
mount: block device /dev/sr0 is write-protected, mounting read-only
 CentOS_BuildTag  EULA  images    Packages                  repodata              RPM-GPG-KEY-CentOS-Debug-6     RPM-GPG-KEY-CentOS-Testing-6
EFI              GPL   isolinux  RELEASE-NOTES-en-US.html  RPM-GPG-KEY-CentOS-6  RPM-GPG-KEY-CentOS-Security-6  TRANS.TBL

### --- 设置开机自动挂载

[root@localhost ~]# echo "/dev/sr0 /mnt/cdrom iso9660 defaults 0 0" >>/etc/fstab
[root@localhost yum.repos.d]# mkdir back
[root@localhost yum.repos.d]# mv * back/
[root@localhost yum.repos.d]# cp -a back/CentOS-Media.repo .

[root@localhost yum.repos.d]# vim CentOS-Media.repo
[c6-media]
name=CentOS-$releasever - Media
baseurl=file:///mnt/cdrom
gpgcheck=0
enabled=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-CentOS-6
[root@localhost yum.repos.d]# yum clean all
[root@localhost yum.repos.d]# yum makecache

### --- 安装gcc编译环境
[root@localhost yum.repos.d]# yum install -y gcc gcc-c++ lrzsz

### --- 关闭初始化环境，打快照。命名为：Justinstall
[root@localhost yum.repos.d]# shutdown -h now

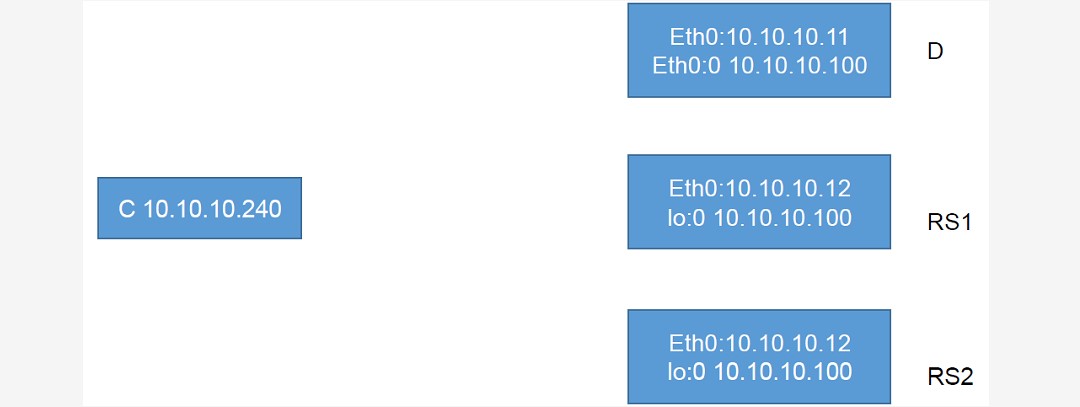

四、LVS-DR

### --- 10.10.10.240：本地VMnet1配置地址；

### --- eth0：10.10.10.11    |    eth0:0：10.10.10.100            负载路由器
### --- RS1：真实服务器1
### --- RS2：真实服务器2
~~~     原地址发送数据包到负载调度器，负载调度器会进行对原地址进行修改，
~~~     三个真实主机上的100地址是被隐藏的。

### --- arp-ignore:
~~~     改为1   arp-announce：改为2    既不向外发出公告，别人来的时候又不会主动接收

### --- 数据报文到大不了Lo：
~~~     配置路由规则：指一个路由规则，指定一下100地址的话，数据报文来了的情况下，接收数据；
~~~     数据报文到达Lo；组装报文回信给客户端。完成整个工作流程
~~~     在负载路由器关闭广播地址的公告功能。是一个优化方案

### --- Lo：
~~~     把它的子网掩码设置为255:255:255:255  32位：32位：主机位，网络位是同一个IP地址。
~~~     防止出现意外。

### --- 本机的IP地址为：10.10.10.240
### --- ARP通讯行为：ARP响应级别：arp-ignore
~~~     0    只要本机配置有相应IP地址就响应
~~~     1    仅在请求的目标地址配置在请求到达的网络接口上时，才给予响应

### --- ARP通告行为：arp-announce
~~~     0    将本机热呢网络接口上的任何地址都向外通告
~~~     1    尽可能避免像目标网络通告与网络不匹配的地址信息表
~~~     2    仅向目标网络通告与其网络相匹配的地址信息

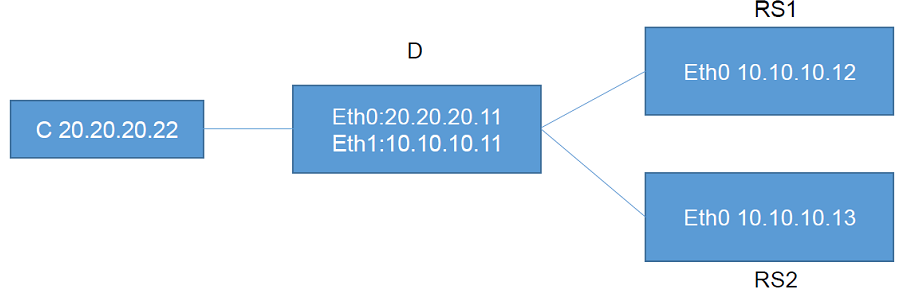

五、LVS-NAT构建

### --- LVS-NAT构建

### --- C：20.20.20.22：充当本机的客户端
### --- D：Eht0：20.20.20.11：负载路由器网卡0：公网地址：和C：20.20.20.22公网相互连接
### --- D：Eht1：10.10.10.11：负载路由器网卡1：模拟的是私有地址
### --- RS1:Eth0:10.10.10.12：私有地址：Apache充当负载路由器真实服务器地址
### --- RS2:Eth0:10.10.10.13：私有地址：Apache充当负载路由器真实服务器地址
### --- C 想访问真实服务器：C会发起一个数据包：

~~~     原地址是：20.20.20.22;目标地址指向负载路由器的Eth0:20.20.20.11；
~~~     访问到负载路由器的外网网卡之后，数据包会发给负载路由器，
~~~     负载路由器LVS组件会根据自己的算法把它改为RS1或RS2机器的IP地址，此环境使用的是S-NAT转换；
~~~     假设数据包发送给RS1，RS1接收到数据报文之后，RS1会回信给网关，
~~~     此环境它会把网关指向负载调度器10.10.10.11，负载调度器会把这个数据报文传递给客户端。
~~~     为了维持原目标地址对调的一致性，所以在负载路由器使用了S-NAT地址转换去保证它的一致性。
