一、LBC-介绍（负载均衡集群介绍）

1、集群拓扑图

2、web负载均衡集群拓扑

### --- web负载均衡集群拓扑

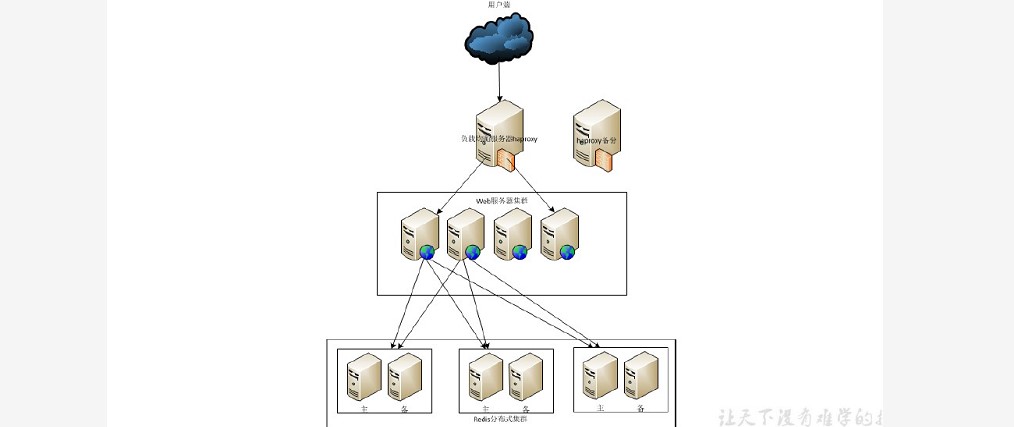

~~~     用户通过互联网访问到了网站，其实不是直接连接到web服务器上，
~~~     若访问到的主机是有web服务集群的，其实访问到负载均衡调度器，
~~~     负载均衡个调度器接收到访问数据通过轮询的方法发给真正的web服务器。
~~~     若还要访问数据库，若是访问量比较少的话，
~~~     可能是单个的数据存储，数据量大的话可能是数据库集群。
~~~     负载均衡服务器还有主备的集群
~~~     此环境包含：负载均衡集群，高可用，存储集群

3、负载均衡结构图（上图拆分出来的一部分）

4、负载调度器（最简单的是轮询）

### --- 负载调度器（最简单的是轮询）

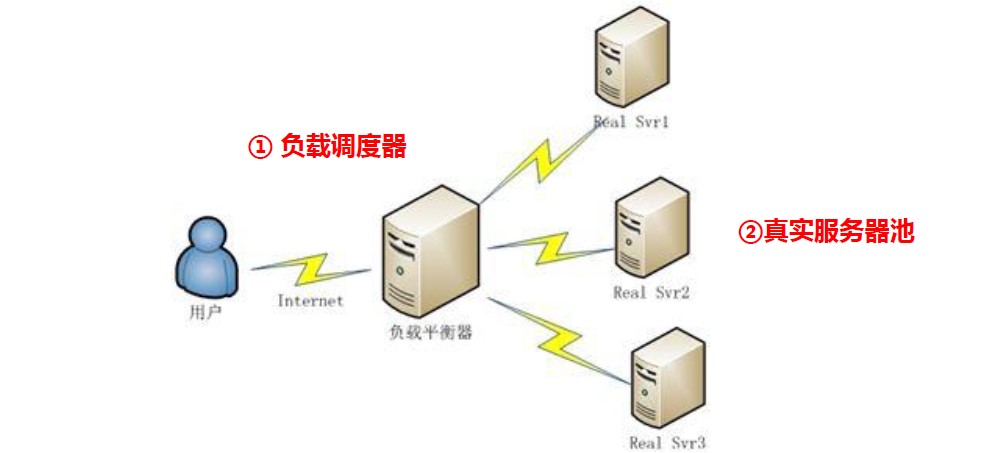

~~~     负载调度器：
~~~     真实服务器池：

5、分类：软件/硬件

### --- LVS：
~~~     最普及的软件负载均衡

### --- Nginx：
~~~     代理负载均衡的功能，企业版的：融合了监控nginx-plagues服务；
~~~     相当于是插件的含义；HAProc:linux 中HA项目中的一个子项目；专门做负载调度器的。
~~~     四层的话没有LVS广；拆成7层的话没有nginx用途广。

### --- F5：硬件：
~~~     半圆球发红光的去定位为F5

6、分类-工作层级

### --- 物理层：
~~~     负责实际的bite流传输，及其特性定义

### --- 数据链路层：
~~~     Mac地址互联，Mac地址编址：交换机在这一层

### --- 网络层：
~~~     安全的编址，路由选择，

### --- 传输层：
~~~     端口 确定传输协议，确定是UDP还是TCP的

### --- 会话层：
~~~     提供给用户识别的部分

### --- 表示层：
~~~     提供给用户识别的部分

### --- 应用层：
~~~     提供给用户识别的部分

### --- 二层：
~~~     数据链路层：实现负载均衡：负载均衡调度器在这一层；典型的代表是F5 ，引入带宽。
~~~     提升性能多买三大运营商的带宽，介入到F5内部，会根据不同的而用户用不同供应商的专线去提供数据。
~~~     F5可以判断数据来源是哪个运营商，而提供最快的方案。

### --- 四层：
~~~     传输层：LVS典型代表，F5也是可以做的。
~~~     在这一层向下的都可以观测到。
~~~     LVS可以根据端口，ip地址来判断它是否需要进行负载调度

### --- 七层：
~~~     应用层：nginx典型代表，向下的6层它可以全部识别，
~~~     可以识别http/域名/主机名进行数据识别分发。
~~~     F5在七层也是可以实现的，可以和F5和LVS来实现负载再来一层nginx。
~~~     常规不需要这样做。实现特定的功能。

二、LBC-原理(负载均衡集群原理）

1、分类-四层工作逻辑

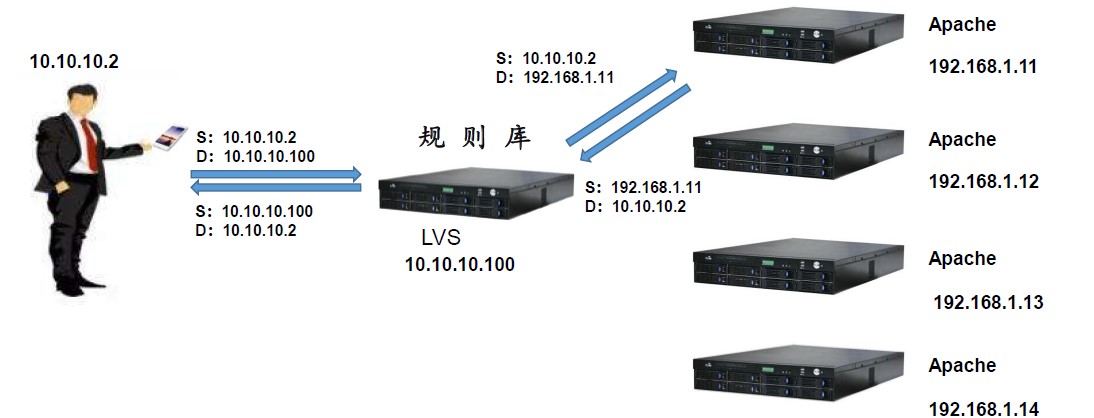

### --- 假设用户地址是公网地址
### --- LVS也假设是公网地址：
~~~     对外暴露的是LVS的地址

### --- Apache为私有地址：
~~~     通过LVS转化过去的公有地址。直接返回数据报文。
~~~     Apache是谁访问我，我给谁数据。
~~~     LVS只是中间做了一个伪装，LVS的压力会非常大。导致宕机。
~~~     只做了地址伪装，没有把数据真实接收数据。
~~~     在Apache压力大的持续叠加Apache服务器的时候，LVS压力是最大的，需要配置高可用。
~~~     LVS数据只是把地址伪装，更换地址信息的更改，没有进行真实的数据数据存储和数据传输。
~~~     没有实际的数据转发。
~~~     进行了一次完整的TCP连接。只把地址伪装后为用户转发数据。
~~~     不涉及到真实的转发

2、分类-七层工作逻辑

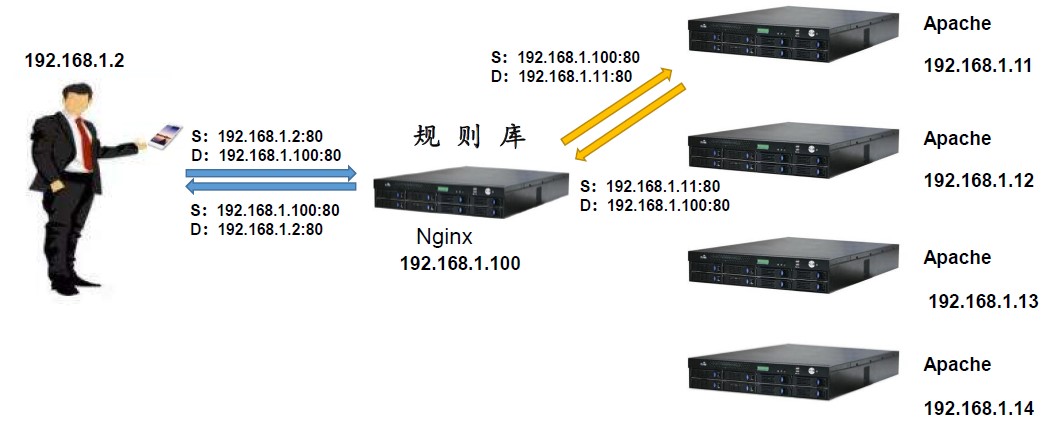

### --- 用户会发送一个数据报文到nginx负载调度器。

### --- 源地址是用户访问地址；
~~~     源端口依赖nginx随机端口，借助nginx的规则库。分发给Apache服务器，
~~~     会根据当前的算法，想后端服务器去要数据，
~~~     Apache会接收到nginx的请求，返回给nginx服务器。两个不同的tcp文件。
~~~     源变为负载均衡服务器；直接不会告诉Apache不是客户要的数据，
~~~     而是我要的。nginx收到数据后，把数据重新封装后反馈给用户。
~~~     这里进行了两次不同的完整的TCP连接以及访问。
~~~     对nginx的压力最大。所有的数据都会进行过重新封装分发。
~~~     nginx是轻量级的，但在负载均衡上来说，压力是比较大的。
~~~     涉及到数据的真实转发

3、分类-访问量：LVS是nginx代理的上百倍，

三、适用场景

### --- LVS：
~~~     B/S C/S 可以代理任何TCP/UDP    TCP里面还有http协议，这就是BS结构，  mysql是C/S结构，

### --- NGINX：C/S：
~~~     只能代理/C/S结构，只能识别到http协议；
~~~     标准版本，识别协议，端口，主机名，IP都是可以识别到的。
~~~     nginx的负载均衡压力会很大，在有些场景下还是需要nginx来做负载，
~~~     在特定需要直接进行数据转发会使用。
