【Unity3D入门教程】游戏开发利器UGUI的基本使用方法

前言

UGUI是Unity官方推出的新一代交互系统，与传统的GUI相比，它具有使用灵活、界面美观、支持个性化定制的特点。本文将会进行UGUI使用的简单介绍，与大家一起敲开UGUI开发的大门。

说到底，UGUI还是一种UI系统，目的就是帮助用户更好地与软件进行交互。本文将介绍canvas、image、button等。当学会了使用button和image等控件后，其他的也就可以举一反三地进行自学了。



1 Canvas

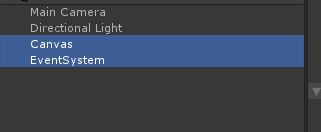

Canvas是画布的意思，通俗来讲，UGUI的所有控件如button等都要摆放在画布上。在Hierarchy中，button、image等控件都是Canvas的子物体。在Hierarchy中点击Create——UI——Canvas，会生成一个画布，同时生成一个EventSystem。

2 Button

2.1 生成个性化按钮

在Hierarchy中点击Create——UI——Button，会在Canvas下生成一个Button。

该Button有一个image组件和一个Button组件，改变Image组件的Source Image可以改变Button的外观。而我们需要为其选择一个UISprite型图片。

假设我们在Assets目录下已经有了一个图片，名叫music.jpg，我们需要选中它，这时候看到Inspector中如下图。我们需要把Texture Type类型改为Sprite(2D and UI)，然后点右下方的“Apply”。

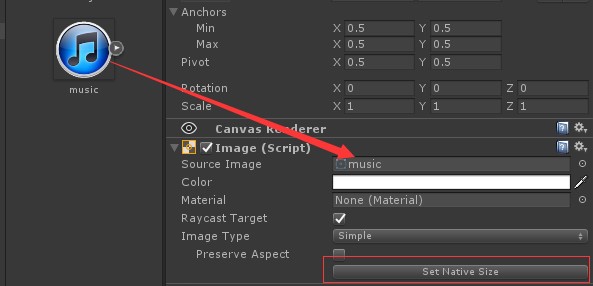

将进过类型转换的music图片拖动到Button控件的Image组件的SourceImage变量上，并点击SetNativeSize。

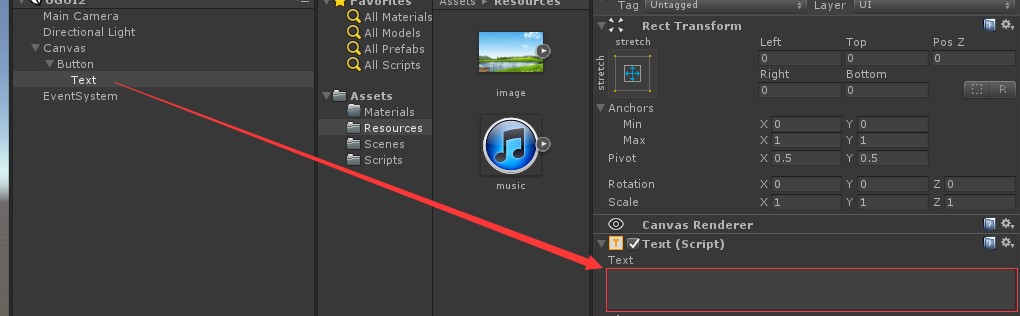

将Button的子物体Text置为空。

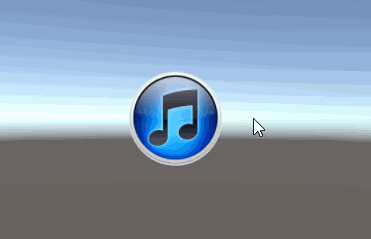

然后就可以看到游戏中如下的按钮了。

重新设置按钮尺寸为width=100，height=100。

可以在Button组件中设置按钮的颜色。如图我们将高亮时设置为黄色，按下时设置为蓝色，按钮无效时设置为灰色。

运行效果如下图。

2.2 为按钮添加事件响应

创建一个脚本MusicButton.cs，并自己写一个OnClick()函数。将脚本绑定在Button上。

using UnityEngine;
using System.Collections;

public class MusicButton : MonoBehaviour {

	// Use this for initialization
	void Start () {

	}

	// Update is called once per frame
	void Update () {

	}

    public void OnClick()
    {
        Debug.Log("按钮被按下了！");
    }
}

点击按钮Button组件的OnClick区的“+”，并把已经绑定了MusicButton.cs脚本的Button对象拖动到如下图的位置。

然后点击NoFunction下拉按钮，选择MusicButton的OnClick即可。

然后运行游戏，点击图标，就能在控制台输出中看到相应的信息。

另一种为按钮添加事件响应的方法是仅仅使用脚本，不使用拖拽的方式。

在上面脚本的基础上添加程序集引用

using UnityEngine.UI;

在Start()函数中添加

transform.GetComponent<Button>().onClick.AddListener(OnClick);

也可以实现同样的效果。

3 Image

在Hierarchy视图中，点击Create——UI——Image，就创建了Image。它也需要一个Sprite类型的图片。

它有一个比较重要的参数是ImageType，其中有四种，最常用的是Simple和Filled。所以，我们以Filled为例，展示image的使用效果。

上述功能非常适合做进度条、血条、时间轴等动态对象。



小结

本文详细介绍了UGUI的Button的使用方法，并简略说明了Image、Canvas等的基本用途，相信读者可以举一反三，进行后续的学习。

关于详细学习UGUI的视频教程给大家推荐一下：http://edu.manew.com/course/183
