Android自动化实现

基于Appium框架实现手机app RPA

参考资料

一、基础环境搭建

关于相关软件的 百度网盘：https://pan.baidu.com/s/1uZBxE6e1RoBdQQDVOIrnqA?pwd=yang

1. 安装client编程库

   pip install appium-python-client


2. 安装Appium Server

   下载百度网盘连接中的：Appium-windows-1.15.1.exe

3. 安装JDK

   百度网盘链接：https://pan.baidu.com/s/1MEqywawXQ_tYf6k8h9by3A?pwd=yang

   推荐使用jdk 1.8 版本，使用jdk 11.0可能会报错

   JDK安装完成后需要配置环境变量 如：JAVA_HOME d:\tools\java\jdk1.8.0_211

4. 安装Android SDK

   下载第一个百度网盘链接中的：androidsdk.zip

   下载并解压完成后，添加系统环境变量 ANDROID_HOME 值为 d:\tools\androidsdk

   此外，将adb.exe所在目录加入PATH系统环境变量 d:\tools\androidsdk\platform-tools\

二、连接手机

1. 在你运行程序的电脑上 用 USB线 连接上 你的安卓手机
2. 进入 手机设置 -> 关于手机 ，不断点击 版本号 菜单（7次以上）
3. 退出到上级菜单，在开发者模式中，启动USB调试（不同的手机有不同的设置需求，可以自行百度，如OPPO手机需( 将选择USB配置设置为MIDI)；开启 禁止权限监控）

三、命令

1. 查看是否成功连接手机

   adb devices -l
   -------#若出现一下结果则链接成功#------------
   List of devices attached
   f5865013               device product:PDPM00 model:PDPM00 device:OP4A47 transport_id:5


2. 查看从软件商城安装的(无apk安装包)的app的appPackage和appActivity参数命令

   需要现在手机上启动程序，让程序页面处于最上层

   adb shell dumpsys activity recents | find "intent={"

   -------#输出结果的第一行则是该app的相关数据#------------
   intent={act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 cmp=tv.danmaku.bili/.MainActivityV2}
   intent={act=android.intent.action.MAIN cat=[android.intent.category.HOME] flg=0x10000300cmp=com.huawei.android.launcher/.unihome.UniHomeLauncher}
   intent={flg=0x10804000 cmp=com.android.systemui/.recents.RecentsActivity bnds=[48,1378][10322746]}
   intent={flg=0x10000000 cmp=com.tencent.mm/.ui.LauncherUI}

   #-------------
   cmp=tv.danmaku.bili/.MainActivityV2

   appPackage = tv.danmaku.bili
   appActivity = .MainActivityV2


3. 有apk安装包，查看app的appPackage和appActivity参数

   • 查看 appPackage 在命令行窗口执行

     d:\tools\apk\bili.apk --> apk文件在电脑中的路径

   d:\tools\androidsdk\build-tools\29.0.3\aapt.exe dump badging d:\tools\apk\bili.apk | find "package: name="

   -------------
   # 输出
   package: name='tv.danmaku.bili' versionCode='5531000' versionName='5.53.1' platformBuildVersionName='5.53.1' compileSdkVersion='28' compileSdkVersionCodename='9'

   则 appPackage = tv.danmaku.bili


   • 查看 appActivity 在命令行窗口执行

   d:\tools\androidsdk\build-tools\29.0.3\aapt.exe dump badging d:\tools\apk\bili.apk | find "launchable-activity"

   -----------
   # 输出
   launchable-activity: name='tv.danmaku.bili.MainActivityV2'  label='' icon=''

   则 appActivity = tv.danmaku.bili.MainActivityV2
   或 appActivity = .MainActivityV2


四、测试

1. 先通过 adb devices -l检测电脑是否成功连接手机

2. 在手机上启动某个app程序，这里以哔哩哔哩为例

3. 在电脑命令行窗口输入命令查看启动的手机app的appPackage和appActivity参数值

   • 无apk

     adb shell dumpsys activity recents | find "intent={"


   • 有apk

     • appPackage参数值

     d:\tools\androidsdk\build-tools\29.0.3\aapt.exe dump badging d:\tools\apk\bili.apk | find "package: name="


     • appActivity参数值

     d:\tools\androidsdk\build-tools\29.0.3\aapt.exe dump badging d:\tools\apk\bili.apk | find "launchable-activity"

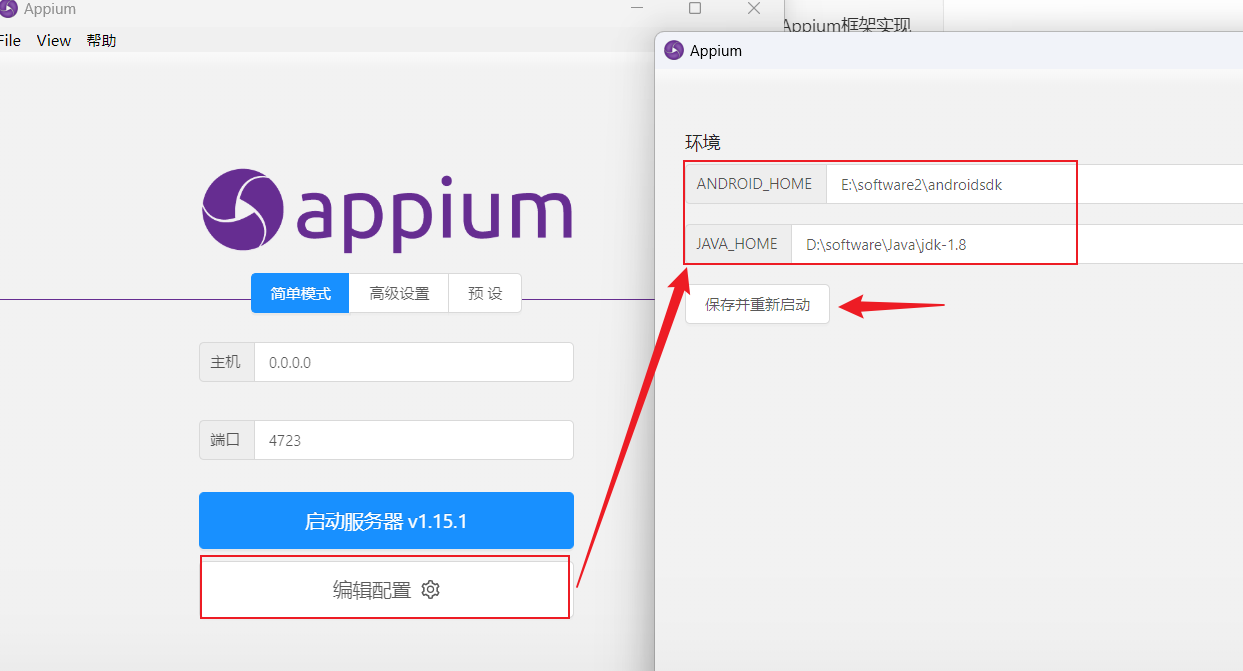

4. 打开安装好的Appium Server程序

   点击编辑配置，按搭建环境是配置的ANDROID_HOME和JAVA_HOME环境变量的值输入即可，并点击保存并重新启动



   点击启动服务器

5. 编辑python自动化程序作为客户端

   desired_caps字典中的appPackage及appActivity输入通过上面说的方法查询到的值对应输入即可

   from appium import webdriver
   from selenium.webdriver.common.by import By


   desired_caps = {
       'platformName': 'Android',  # 被测手机-安卓
       'platformVersion': '12',    # Android版本
       'deviceName': 'xxx',        # 设备名称
       'appPackage': 'tv.danmaku.bili',    # 启动APP Package名称
       'appActivity': '.MainActivityV2',  # 启动Activity名称
       # 'unicodeKeyboard': True,    # 使用自带输入法，输入中文是填True，输入中文时需要
       # 'resetKeyboard': True,      # 执行完程序恢复原来的输入法，输入中文时需要
       'noReset': True,            # 不重置App，【重要】
       'newCommandTimeout': 6000,
       'automationName': 'UiAutomator2'
   }

   # 连接Appium Server，初始化自动化环境
   driver = webdriver.Remote('http://127.0.0.1:4723/wd/hub', desired_capabilities=desired_caps)

   # 设置缺省等待时间
   driver.implicitly_wait(10)

   driver.find_element(By.ID, 'expand_search').click()

   driver.find_element(By.ID, 'search_src_text').send_keys('yuanshen')

   driver.find_element(By.ID, 'action_search').click()

   eles = driver.find_elements(By.ID, 'title')

   for ele in eles:
       # 打印标题
       print(ele.text)

   input('**** Press to quit..')
   # 根据id定位搜索框位置
   driver.quit()


   在启动程序后，手机会自动安装Appium Settings程序，需要手动通过安装一下，之后就不需要再动手机了

以上为学习白月黑羽大佬文档后的总结，原文链接：https://www.byhy.net/tut/auto/appium/01/
