《深入剖析ngx》—— 事件管理

1. 综述

ngx 是事件驱动，没有事件，ngx会一直阻塞在 epoll_wait 或 sigsuspend 上，ngx的事件有 IO事件，定时器事件。

2. 多路IO模型

ngx对多路复用IO进行了封装。

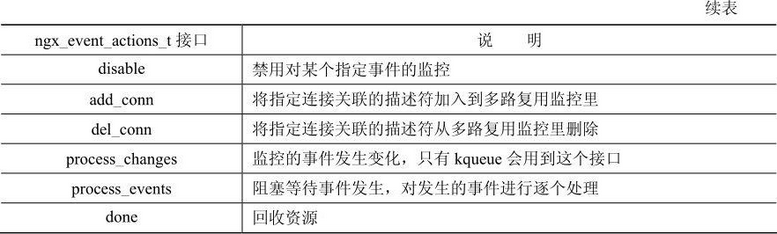

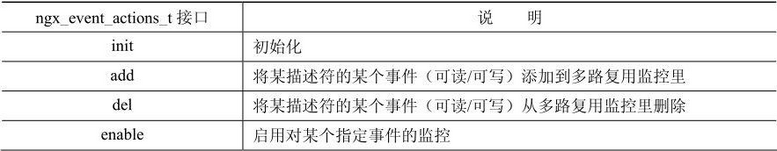

封装为 ngx_event_action_t 结构体，该结构体主要属性为回调函数

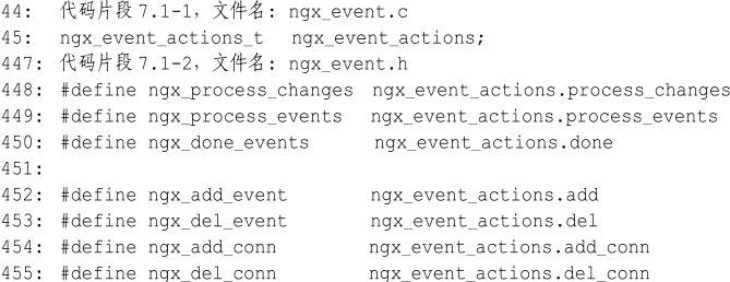

为了方便使用，ngx定义了一些宏

如此使用多路IO时，无需关心具体的IO接口，只需要用 ngx_add_event() 等

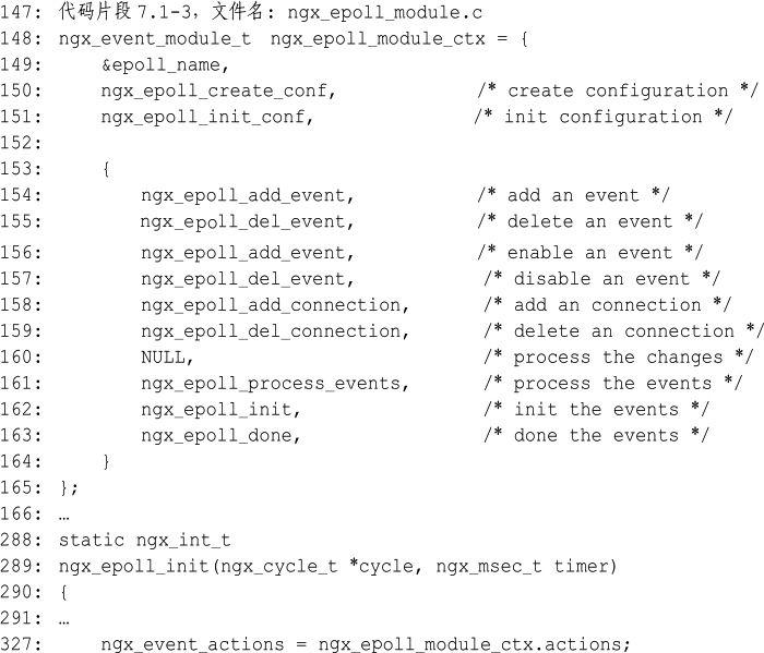

ngx绑定epoll到 ngx_event_action_t，就是给 ngx_event_action_t 属性赋值。

如此， ngx_event_action_t 就是 ngx_epoll_module_ctx.actions。

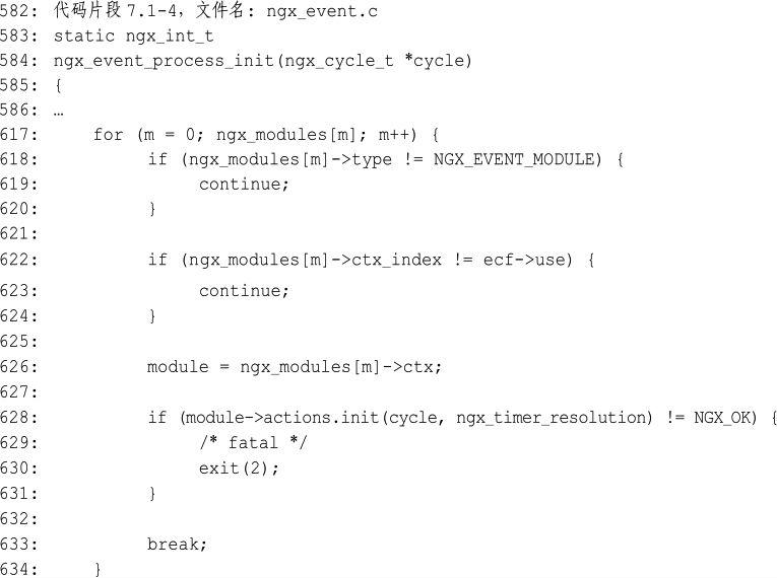

而调用这个 init 函数是在

其中 ecf->use 保存解析配置文件 use 指令获得的值，若使用 use epoll ，则这里 module 为 ngx_event_epoll_module，如此就调用了 ngx_event_epoll_module.init ，也就是绑定了 ngx_event_action_t 为 epoll.

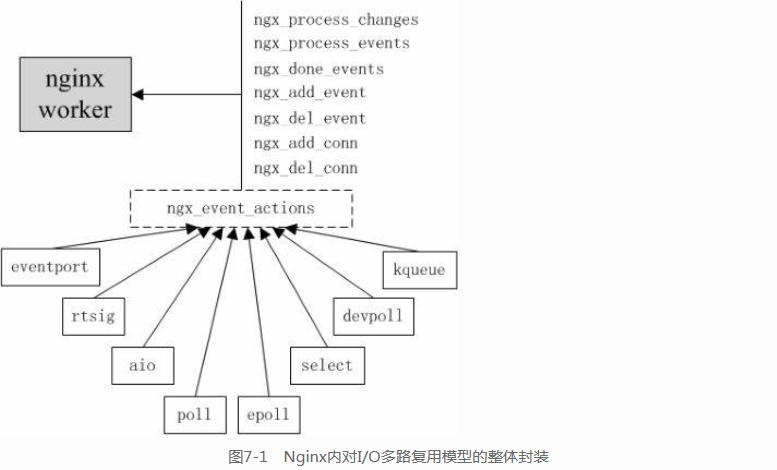

所以我们得到如下框图

3. epoll

接口如下

epoll有 LT 和 ET 模式，LT是默认工作模式，支持 no-block , block，ET 只支持 no-block，ET效率高，
为了避免 ET模式下，读取所有数据，通常逻辑如下，
设置被监听套接字为 no-block，加入epoll，
epoll_wait，得到事件，
读取套接字，直到返回 EAGAIN(对于面向包/令牌的文件，比如数据包套接字接口，规范式终端)或是 read(),write()返回的数据长度小于请求的数据长度（对于面向流的文件，比如pipe, FIFO,流套接口），才重新监听epoll

4. 负载均衡

ngx是多工作进程模型，所以可能出现一个进程负责 1 个请求，一个进程负责 400 个请求的情况，为了避免这种情况，需要实现负载均衡。

4.1 客户端请求的负载均衡

ngx工作进程处理请求的源头是监听套接字接受客户端请求，但是若多个工作进程拥有监听套接字，当请求到来，则会出现进程同时抢请求的情况，这被称为惊群。
ngx通过给监听套接字上锁的方法解决了这个问题。

ngx 定义了名为 ngx_use_accept_mutex 的全局变量。他是负载均衡的关键。

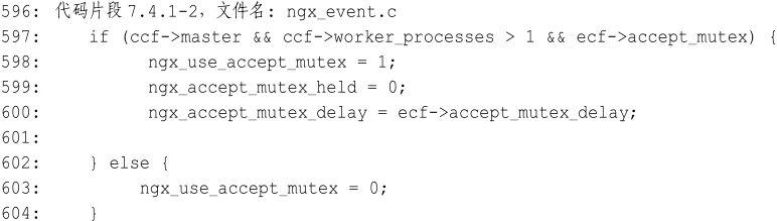

这个变量在每个工作进程初始化时，完成初始化。

只有多进程环境下，并开启了负载均衡才将 ngx_use_accept_mutex = 1

ngx默认开启负载均衡，用户若想避免负载均衡实现导致到开销可以手动关闭。

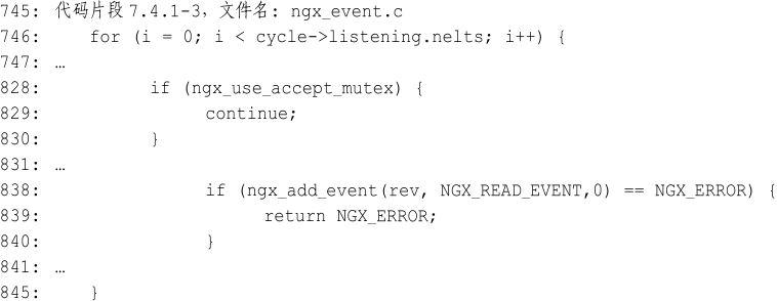

若开启了负载均衡，则不会静态添加监听套接字到事件监控机制。

ngx_process_events_and_timers()完成添加监听套接字到监控机制。
本函数根据进程的负载情况进行监听套接字的的持有和释放，若本进程繁忙则，不持有监听套接字，若空闲，则持有监听套接字。
监听套接字的持有和释放需要锁机制实现同步和互斥。
ngx_process_events_and_timers 是位于工作进程的大循环里，所以持有监听套接字是动态的。

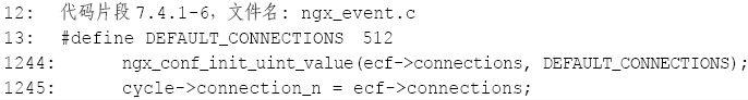

ngx_accept_disabled 是记录当前进程的繁忙程度，若超过最大连接数的7/8，则为过载。
若进程过载，则不再持有监听套接字。若没有过载，则尝试争得锁，也就是监听套接字。

若争锁失败，则将监听套接字从事件监控中删除（若以前已经过监听套接字），若争锁成功，则添加监听套接字到事件监控（若以前没有得到监听套接字）。

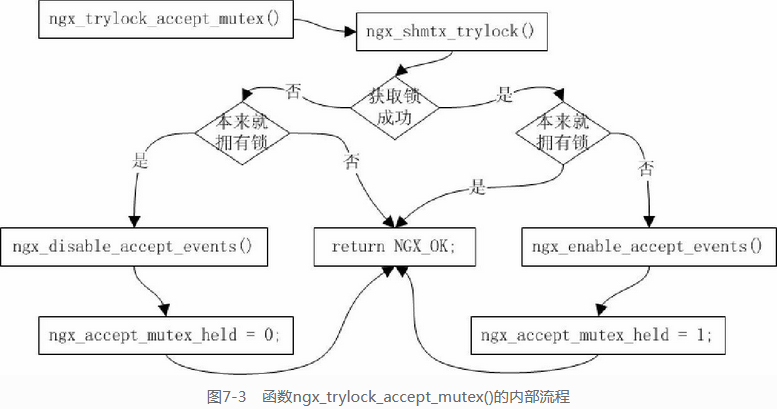

如下若， ngx_accept_mutex_held 表示是否持有锁。

  320 ngx_int_t
  321 ngx_trylock_accept_mutex(ngx_cycle_t *cycle)
  322 {
  323     if (ngx_shmtx_trylock(&ngx_accept_mutex)) {
  324
  325         ngx_log_debug0(NGX_LOG_DEBUG_EVENT, cycle->log, 0,
  326                        "accept mutex locked");
  327
  328         if (ngx_accept_mutex_held && ngx_accept_events == 0) {
  329             return NGX_OK;
  330         }
  331
  332         if (ngx_enable_accept_events(cycle) == NGX_ERROR) {
  333             ngx_shmtx_unlock(&ngx_accept_mutex);
  334             return NGX_ERROR;
  335         }
  336
  337         ngx_accept_events = 0;
  338         ngx_accept_mutex_held = 1;
  339
  340         return NGX_OK;
  341     }
  342
  343     ngx_log_debug1(NGX_LOG_DEBUG_EVENT, cycle->log, 0,
  344                    "accept mutex lock failed: %ui", ngx_accept_mutex_held);
  345
  346     if (ngx_accept_mutex_held) {
  347         if (ngx_disable_accept_events(cycle, 0) == NGX_ERROR) {
  348             return NGX_ERROR;
  349         }
  350
  351         ngx_accept_mutex_held = 0;
  352     }
  353
  354     return NGX_OK;
  355 }

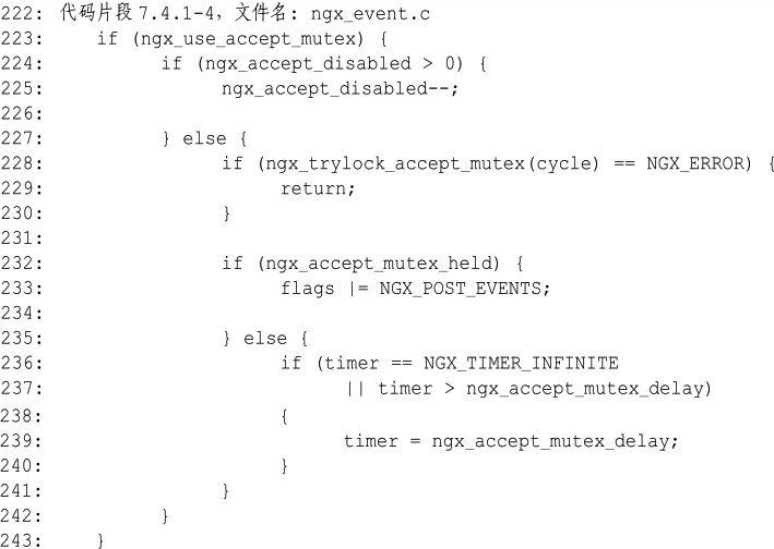

若持有锁，则将 flag 变量添加 NGX_POST_EVENT标记。表示将所有事件延后处理。
因为持有锁的，应该尽快使用资源，尽快释放锁，所以将所有事件延后处理，可以对事件进行优先级排序，以尽快处理锁相关事件，完成后立即释放锁，再处理其他事件。
没有持有锁的，将事件阻塞设置较短时间，以尽快跳出阻塞，尝试获得锁。

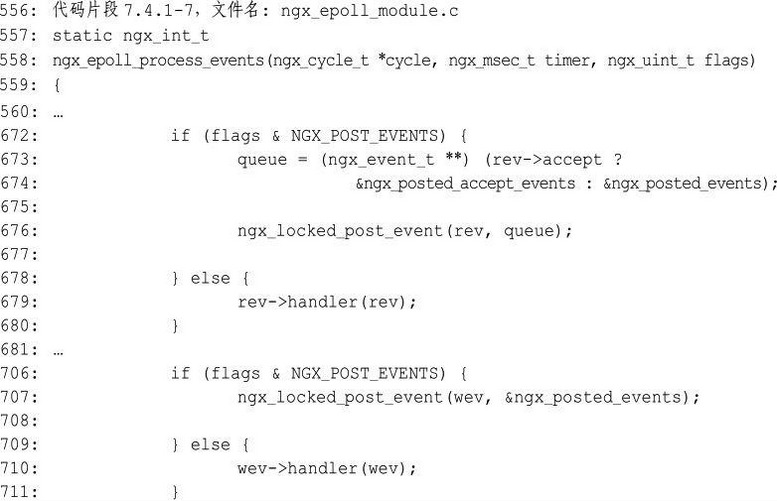

若持有锁，将事件添加到链表，延迟处理，这里分了两个类别的事件，监听套接字事件（加入ngx_posted_accept_events链表），其他事件（加入ngx_posted_events链表）

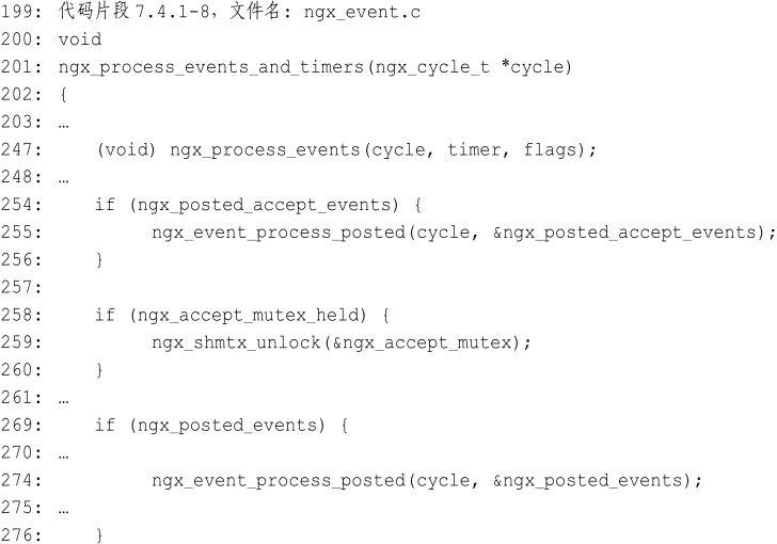

ngx_process_events() 已经将事件缓存，若有监听套接字事件，则快于其他事件处理，完成后立即释放锁。

5. 多核绑定

为了提高cache命中率， ngx 提供 worker_cpu_affinity 指令，提高cpu亲和度。
使用 ps -F 选项可以看到进程使用的cpu，PSR域

6. 超时管理

对于有些事件需进行超时管理，即等待的事件没有在指定时间到达，就需要对这些情况做些处理。
如，客户端请求建立连接后，ngx等待读取报文头，但可能一直没有获得报文头，则应该认为这是非法请求，直接返回错误信息404，并释放资源。

超时管理有两个要点：

超时事件对象的组织，ngx使用红黑树。
超时事件对象的超时检测。有两种方法：
(1) 设置一个定时器，每隔一段时间遍历树
(2) 根据当前最早超时时间，设置一个定时器。

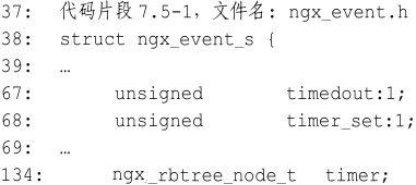

ngx为事件对象添加了如下超时属性

timedout 表示是否已经超时
timer_set 表示是否已经加入树，进行超时监控。
timer 是红黑树的节点

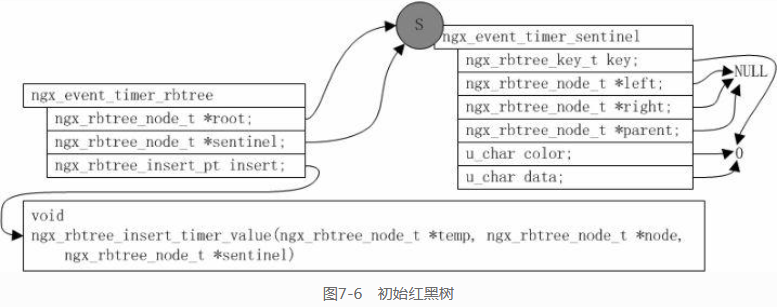

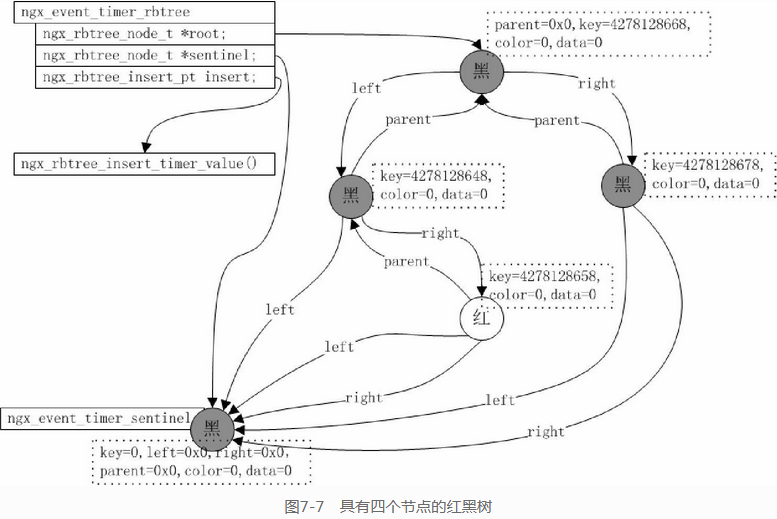

为了遍历树，ngx每个工作定义了如下变量。

ngx_event_timer_rbtree 是树对象，可以得到根节点。
ngx_event_timer_sentinel 是哨兵节点

初始化红黑树是在 ngx_event_process_init 内，所以每个工作进程有自己的树。

对于每个新建立的连接，会将connect对象加入超时管理
ngx_http_init_connection()

将事件对象加入超时管理，设置超时时间 c->listening->post_accept_timeout 。

ngx_add_timer() 完成将一个超时管理加入红黑树，首先比较key字段记录的超时时刻，判断超时事件是否已经加入树，若已经加入则调用 ngx_del_timer() 删除节点，在调用 ngx_rbtree_insert() 将超时事件对象加入树。

对于树上超时节点的管理有两种方法，
使用哪种方法取决于配置指令 timer_resolution

当 ngx_timer_resolution 不为0，则使用方案1（周期检查超时）

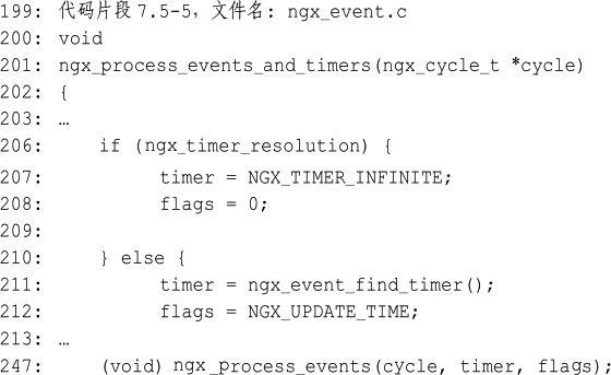

可以看出设置了两个变量：
flags 为 0 ,表示没有附加逻辑
timer 为 NGX_TIMER_INFINITE，表示事件阻塞为永久，
当事件阻塞为永久时，由于 ngx 设置了定时器，所以能实现周期检查超时。

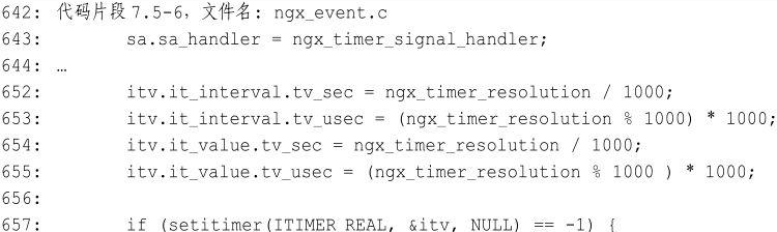

ngx_event_process_init() 设置了定时器

SIGALRM 的回调函数会设置 ngx_event_timer_alarm = 1。

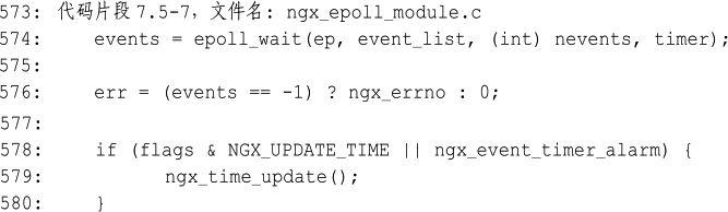

由于 ngx_event_timer_alarm 为 1 , 所以会调用 ngx_time_update()

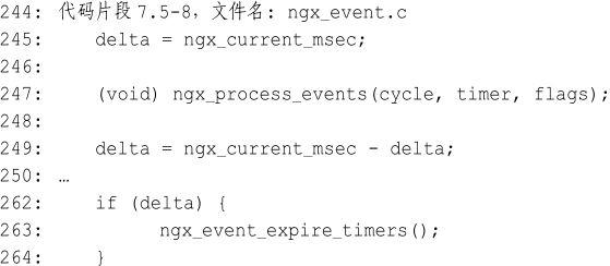

由于更新了时间，所以 ngx_event_expire_timers() 会执行

方案2
将 timer设置为最快方法超时事件的值，具体在 ngx_event_find_timer() ，用这个值设置事件阻塞的超时时间，由于 flag 为 NGX_UPDATE_TIME，所以 ngx_time_update() 会执行，所以每次事件处理都会更新时间，若客户端请求频率高，则导致高频率调用 gettimeofday() ，这是方案2的缺点。

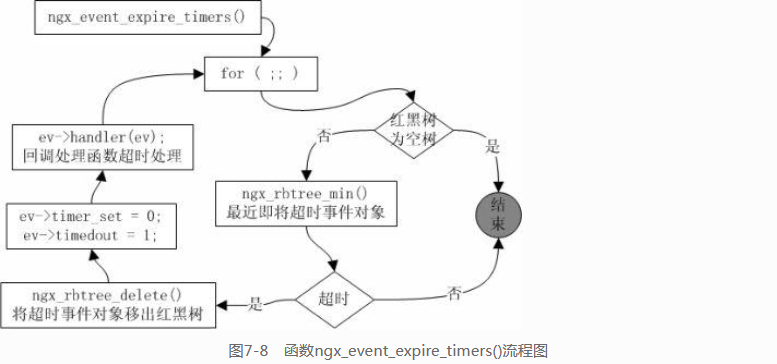

那么如何管理超时事件节点？
由于使用红黑树，所以不需要遍历所有节点，只需要找到最近即将超时的对象，判断是否超时，若超时将其移出树，并设置超时标记（ev->timeout = 1）,并调用超时回调函数。再处理下一个即将超时的节点，直到某个节点未超时，所有检测完毕。
