k8s ipvs+flannel+vxlan模式下的网络

10.229.0.0/16 SVC IP
10.249.0.0/16 POD IP

跨主机的POD间通信

此处以dns为例

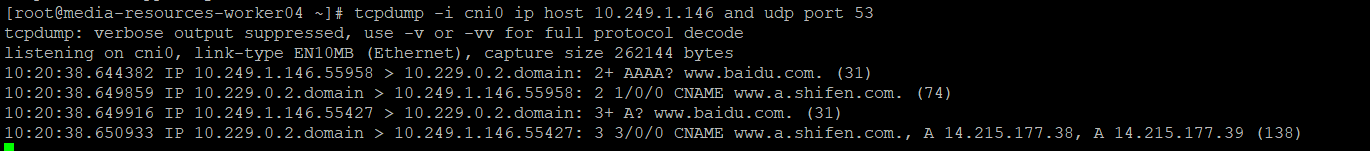

从容器出来到cni.0的包，src是pod IP，dst 是svc ip

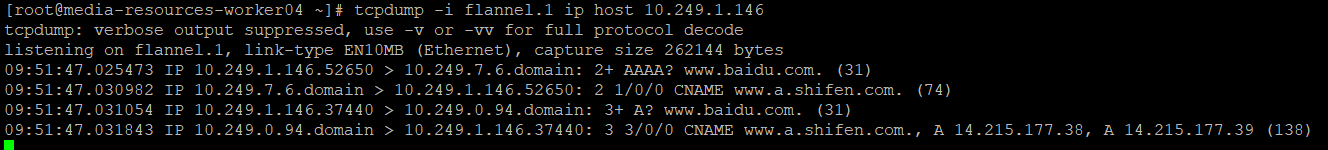

从flannel.1发的包，dst已经被ipvs模块更换成实际endpoint ip

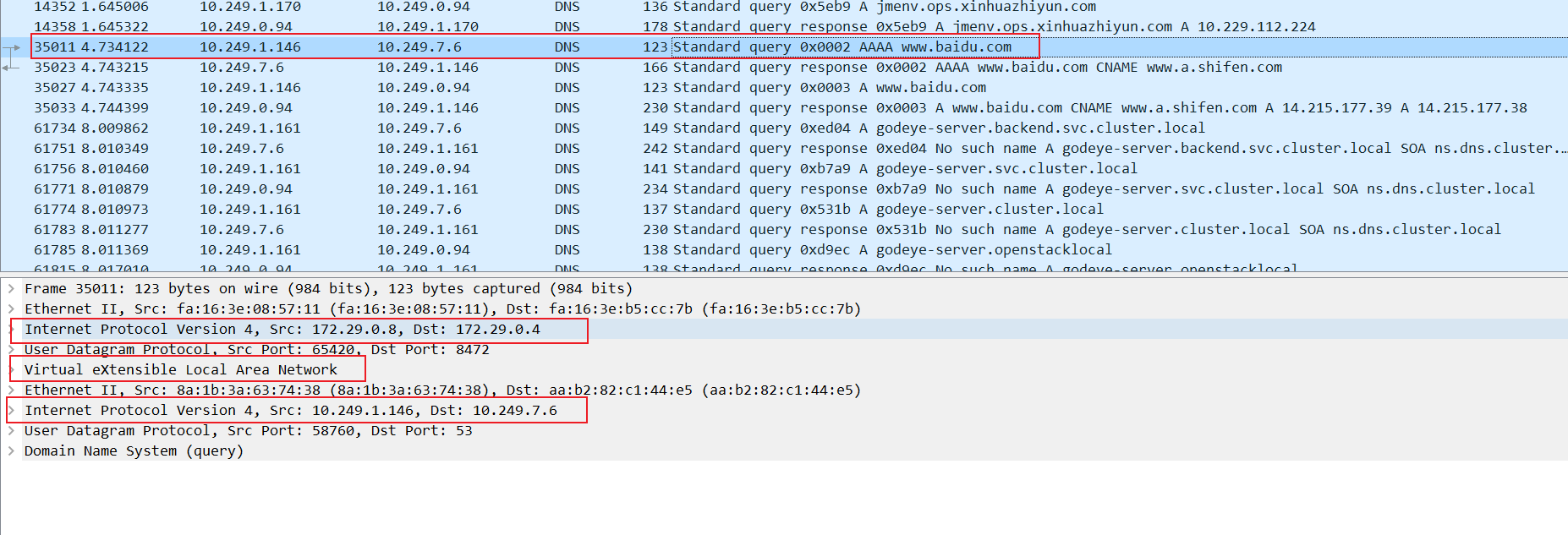

在eth0上抓的包，dns包已经被打包入 vxlan中。

从host到跨主机pod的通信

nat表的OUTPUT链会把出向的dst为ipset KUBE-CLUSTER-IP，src不为10.249.0.0/16打标记0x4000(即所有不是从pod ip访问svc IP的流量打标)
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A KUBE-SERVICES ! -s 10.249.0.0/16 -m comment --comment "Kubernetes service cluster ip + port for masquerade purpose" -m set --match-set KUBE-CLUSTER-IP dst,dst -j KUBE-MARK-MASQ
-A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000
放行打标的流量
-A FORWARD -m comment --comment "kubernetes forwarding rules" -j KUBE-FORWARD
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding rules" -m mark --mark 0x4000/0x4000 -j ACCEPT
对打标的流量作nat，nat之后的ip为flannel网卡的ip地址
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -m mark --mark 0x4000/0x4000 -j MASQUERADE

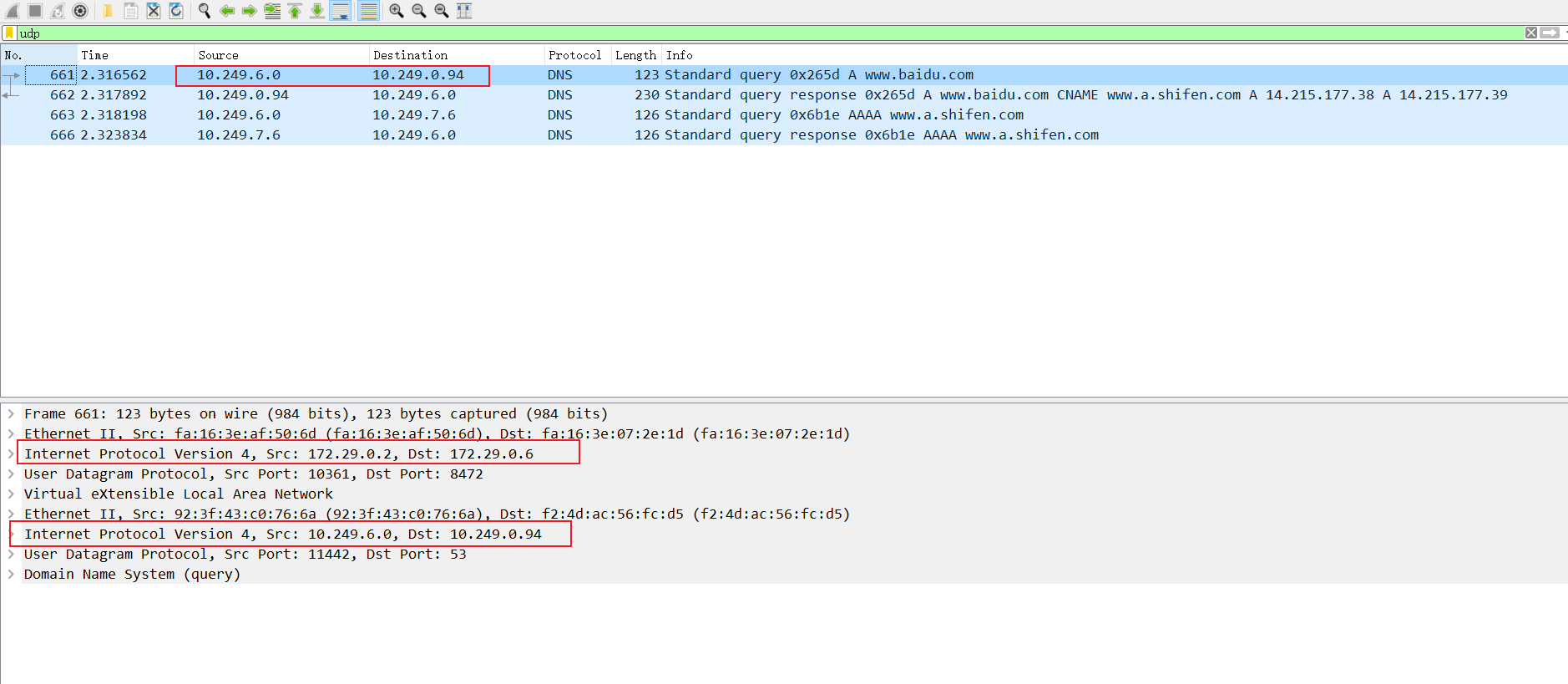

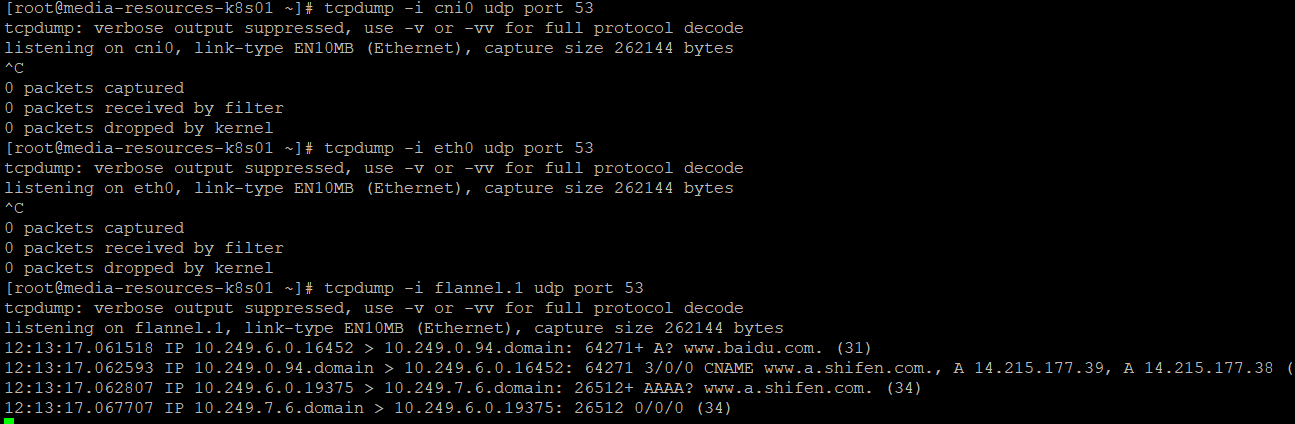

流量从falnnel网卡出，只能在flannel网卡抓到包
