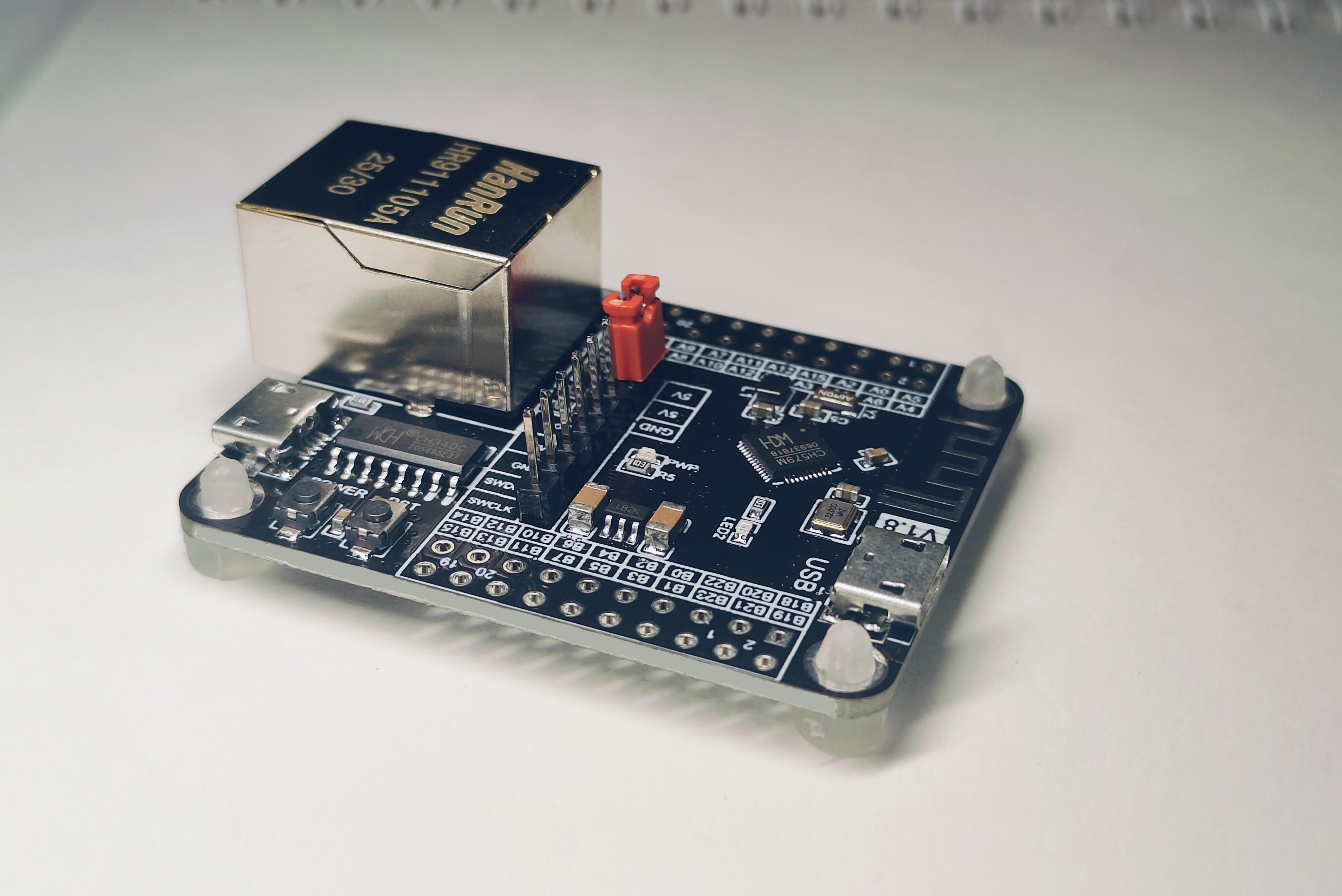

实物图
开发板原理图: https://mnifdv.cn/resource/cnblogs/LearnCH579M/CH579M.PDF
开发板购置链接: https://item.taobao.com/item.htm?ft=t&id=648634562877

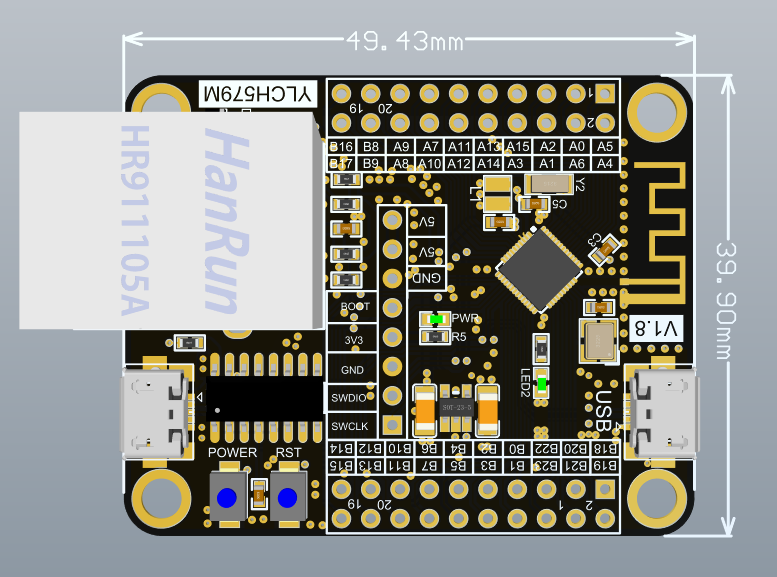

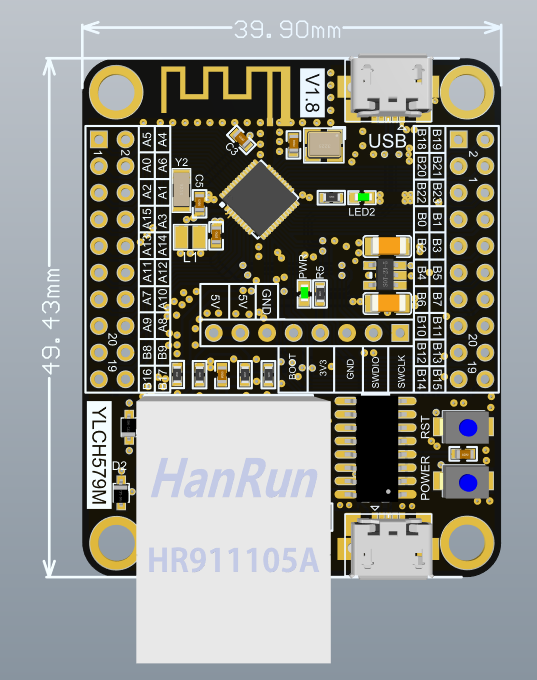

板载说明:
①主控芯片: CH579M
②外设接口: USB下载口, 串口(USART1), 以太网接口, 板载蓝牙天线
CH579M简介(带蓝牙和以太网的ARM M0内核的单片机)
开发单片机准备工作
提示:此单片机使用Keil开发,请用户自行安装Keil软件(建议Keil5)
1,安装USB驱动
CH579M推荐使用USB下载,需要安装USB驱动.
2,解压CH579EVT
3,把开发CH579M支持包拷贝到Keil的安装目录
4.双击运行,一直next即可
5.开发板使用的串口芯片为 CH340C,如果没有安装过CH340驱动,需要安装驱动
下载和运行程序
1.进入官方给的例子文件夹
2.选择UART1(测试下串口例子)
该例子功能是串口接收到什么数据就返回什么数据.
3.选择CH579M
4.编译
5.正常情况下,会在其工程目录的obj文件夹下生成hex文件
6.打开下载软件
7.按照下图配置
用户程序选择UART1程序的hex文件
8.短接BOOT和GND; 使用USB线连接电脑
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
8.动作一下POWER按钮
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
注:BOOT接到低电平,然后单片机在断电上电时进入下载模式.
9.正常情况下,下载软件将会显示USB设备
9.下载程序
10.提醒
程序下载完成以后,程序自动运行.
程序下载完成以后,程序自动运行.
程序下载完成以后,程序自动运行.
11.先去掉跳线帽,然后把USB接到串口那边,测试下下载的串口程序
12.如果电脑有多余的USB口,在下载完程序以后可以直接用另一个USB口测试通信
使用ST-link 或者 JTAG下载
1.在USB下载模式下,启动两线仿真功能
2.使用ST-Link或者JTAG的SW下载模式的端口连接开发板(我使用的ST-Link)
3.选中 debug infomation (没有选择就不能在仿真调试的时候设置断点)
4.我使用的ST-Link,所以选择ST-Link; 点击Settings
5.选择SW模式,正常情况下会显示出来设备
6.这些就不多说了哈
7.下载程序
8.提示:使用SW模式下载只需要接四根线就可以,不需要短接BOOT
使用串口下载
V1.5及其以下版本
芯片的下载程序都是需要断电上电, 为防止板载的串口芯片使用TX引脚给模块供电,使用了反向二极管.
这也导致了芯片那端的RX引脚处于悬空状态.
需要PA8接4.7K电阻到3.3V, 方可使用串口下载
选择串口 -- 点击下载
给芯片断电上电,即可实现下载
