Making Your ActionBar Not Boring

        这篇文章转自国外一个技术大牛的博客，首先感谢这位大牛的无私奉献。

        Android应用中有一名位 Google书报摊的应用，他实现了一种新的ActionBar风格。当用户初始进入该界面的时候，为一个透明的 ActiionBar ，这样利用充分的空间显示大图片，如果用户滚动页面需要查看内容的时候，则大图收缩到 ActionBar 中。





这个的主要优势是使ActionBar和内容完美的结合在一起，整个操作看起来浑然天成，给人一种新奇的感觉。这篇文章将会讲解ActionBar效果和 Ken Burns动画效果的实现。





The ActionBar trick

Styles：



第一步先制作合适的Style,这里需要使用ActionBar的overlay模式并设置透明的ActionBar背景。



[html] view plaincopyprint?

  1. <resources>
  2.
  3.     <style name="TransparentTheme" parent="@android:style/Theme.Holo.Light">
  4.         <item name="android:windowBackground">@null</item>
  5.         <item name="android:actionBarStyle">@style/ActionBarStyle.Transparent</item>
  6.         <item name="android:windowActionBarOverlay">true</item>
  7.     </style>
  8.
  9.     <style name="ActionBarStyle.Transparent" parent="@android:Widget.ActionBar">
  10.         <item name="android:background">@null</item>
  11.         <item name="android:displayOptions">homeAsUp|showHome|showTitle</item>
  12.         <item name="android:titleTextStyle">@style/ActionBarStyle.Transparent.TitleTextStyle</item>
  13.     </style>
  14.
  15.     <style name="ActionBarStyle.Transparent.TitleTextStyle" parent="@android:style/TextAppearance.Holo.Widget.ActionBar.Title">
  16.         <item name="android:textColor">@android:color/white</item>
  17.     </style>
  18.
  19. </resources>





布局结构

    布局结构是非常重要，主要的布局是一个由ListView和另一个的FrameLayout（即题图）组成的FrameLayout。题图包含两个图片，一个背景大图（即header_picture），一个logo图像（即header_logo）。



[html] view plaincopyprint?

  1. <?xml version="1.0" encoding="utf-8"?>
  2.
  3. <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
  4.     xmlns:tools="http://schemas.android.com/tools"
  5.     android:layout_width="match_parent"
  6.     android:layout_height="match_parent"
  7.     tools:context=".NoBoringActionBarActivity">
  8.
  9.     <ListView
  10.         android:id="@+id/listview"
  11.         android:layout_width="match_parent"
  12.         android:layout_height="match_parent"
  13.         android:background="@android:color/white" />
  14.
  15.     <FrameLayout
  16.         android:id="@+id/header"
  17.         android:layout_width="match_parent"
  18.         android:layout_height="@dimen/header_height">
  19.
  20.         <com.flavienlaurent.notboringactionbar.KenBurnsView
  21.             android:id="@+id/header_picture"
  22.             android:layout_width="match_parent"
  23.             android:layout_height="match_parent"
  24.             android:src="@drawable/picture0" />
  25.
  26.         <ImageView
  27.             android:id="@+id/header_logo"
  28.             android:layout_width="@dimen/header_logo_size"
  29.             android:layout_height="@dimen/header_logo_size"
  30.             android:layout_gravity="center"
  31.             android:src="@drawable/ic_header_logo" />
  32.
  33.     </FrameLayout>
  34.
  35. </FrameLayout>




    通过在 ListView 上添加一个高度和 题图一样高的 虚拟 header view 来实现该动画。 可以用一个布局文件来作为该虚拟 header 的 view。


[html] view plaincopyprint?

  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="match_parent"
  3.     android:layout_height="@dimen/header_height"
  4.     android:orientation="vertical">
  5.
  6. </LinearLayout>



使用inflate添加上虚拟 header view



[java] view plaincopyprint?

  1. mFakeHeader = getLayoutInflater().inflate(R.layout.fake_header, mListView, false);
  2. mListView.addHeaderView(mFakeHeader);





获取Scroll位置

布局文件搞定，需要计算出ListView的滚动位置



[java] view plaincopyprint?

  1. public int getScrollY() {
  2.     View c = mListView.getChildAt(0);
  3.     if (c == null) {
  4.         return 0;
  5.     }
  6.
  7.     int firstVisiblePosition = mListView.getFirstVisiblePosition();
  8.     int top = c.getTop();
  9.
  10.     int headerHeight = 0;
  11.     if (firstVisiblePosition >= 1) {
  12.         headerHeight = mPlaceHolderView.getHeight();
  13.     }
  14.
  15.     return -top + firstVisiblePosition * c.getHeight() + headerHeight;
  16. }<span style="font-family:SimSun;font-size:18px;">
  17. </span>




特别提示，如果listview第一个可视视图位置大于1，需要计算虚拟视图的高度。



移动题头

    伴随着listview的滚动，你需要移动题头，以跟踪虚拟题头的移动。这些移动以ActionBar的高度为边界。



[java] view plaincopyprint?

  1. mListView.setOnScrollListener(new AbsListView.OnScrollListener() {
  2.         @Override
  3.         public void onScrollStateChanged(AbsListView view, int scrollState) {
  4.         }
  5.
  6.         @Override
  7.         public void onScroll(AbsListView view, int firstVisibleItem, int visibleItemCount, int totalItemCount) {
  8.             int scrollY = getScrollY();
  9.             //sticky actionbar
  10.             mHeader.setTranslationY(Math.max(-scrollY, mMinHeaderTranslation));
  11.         }
  12.     });





Title渐变

     这里的Title有个渐变效果，他是怎么实现的呢，首先获取到这个view，使用的Resources.getIdentifier方法。



[java] view plaincopyprint?

  1. private TextView getActionBarTitleView() {
  2.     int id = Resources.getSystem().getIdentifier("action_bar_title", "id", "android");
  3.     return (TextView) findViewById(id);
  4. }


    然后设置初始的 alpha 值。





[java] view plaincopyprint?

  1. getActionBarTitleView().setAlpha(0f);





在 ListView 滚动的时候，计算该 alpha 值。





[java] view plaincopyprint?

  1. mListView.setOnScrollListener(new AbsListView.OnScrollListener() {
  2.         @Override
  3.         public void onScrollStateChanged(AbsListView view, int scrollState) {
  4.         }
  5.
  6.         @Override
  7.         public void onScroll(AbsListView view, int firstVisibleItem, int visibleItemCount, int totalItemCount) {
  8.             float ratio = clamp(mHeader.getTranslationY() / mMinHeaderTranslation, 0.0f, 1.0f);
  9.             //actionbar title alpha
  10.             getActionBarTitleView().setAlpha(clamp(5.0F * ratio - 4.0F, 0.0F, 1.0F));
  11.         }
  12.     });

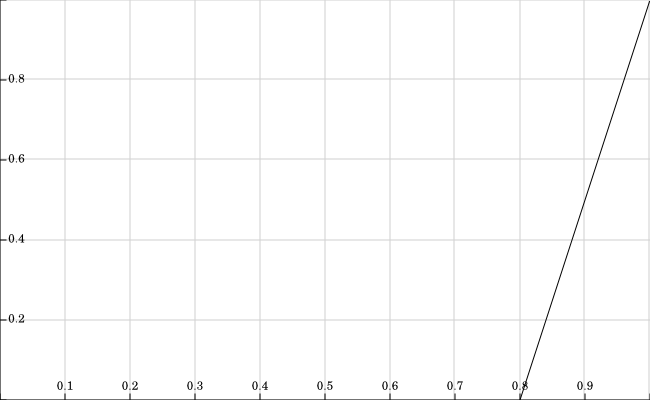

Alpha 值的变化方程式为 f(x) = 5x-4。关于该方程式参考：Wikipedia









    而关于标题的淡出Cyril Mottier提供了一个更好的方案。

    在该方案中无需获取 ActionBar title view。使用一个具有自定义 ForegroundColorSpan 的  SpannableString  。然后在该  SpannableString  上设置文字的 Alpha 值。


[java] view plaincopyprint?

  1. public class AlphaForegroundColorSpan extends ForegroundColorSpan {
  2.
  3.     private float mAlpha;
  4.
  5.     public AlphaForegroundColorSpan(int color) {
  6.         super(color);
  7.         }
  8.         […]
  9.
  10.         @Override
  11.         public void updateDrawState(TextPaint ds) {
  12.                 ds.setColor(getAlphaColor());
  13.         }
  14.
  15.     public void setAlpha(float alpha) {
  16.         mAlpha = alpha;
  17.     }
  18.
  19.     public float getAlpha() {
  20.         return mAlpha;
  21.     }
  22.
  23.     private int getAlphaColor() {
  24.         int foregroundColor = getForegroundColor();
  25.         return Color.argb((int) (mAlpha * 255), Color.red(foregroundColor), Color.green(foregroundColor), Color.blue(foregroundColor));
  26.     }
  27. }





    滚动的时候修改该  SpannableString  的 Alpha值并设置为 Title，使用同样的 AlphaForegroundColorSpan 和 SpannableString 避免频繁 GC 来提升性能。





[java] view plaincopyprint?

  1. mListView.setOnScrollListener(new AbsListView.OnScrollListener() {
  2.         @Override
  3.         public void onScrollStateChanged(AbsListView view, int scrollState) {
  4.         }
  5.
  6.         @Override
  7.         public void onScroll(AbsListView view, int firstVisibleItem, int visibleItemCount, int totalItemCount) {
  8.             float ratio = clamp(mHeader.getTranslationY() / mMinHeaderTranslation, 0.0f, 1.0f);
  9.             //actionbar title alpha
  10.             setTitleAlpha(clamp(5.0F * ratio – 4.0F, 0.0F, 1.0F));
  11.         }
  12.     });
  13.
  14. private void setTitleAlpha(float alpha) {
  15.         mAlphaForegroundColorSpan.setAlpha(alpha);
  16.         mSpannableString.setSpan(mAlphaForegroundColorSpan, 0, mSpannableString.length(), Spannable.SPAN_EXCLUSIVE_EXCLUSIVE);
  17.         getActionBar().setTitle(mSpannableString);
  18.     }




移动&缩放icon





先获取该 图标 View， 然后在 ActionBar 上设置一个透明的图标。



[java] view plaincopyprint?

  1. private ImageView getActionBarIconView() {
  2.     return (ImageView) findViewById(android.R.id.home);
  3. }

[java] view plaincopyprint?

  1. ActionBar actionBar = getActionBar();
  2. actionBar.setIcon(R.drawable.ic_transparent);





    当 ListView 滚动时候，根据 header 的高度来移动和缩放图标。该缩放和位移是根据两个图标的位置关系和大小关系来计算的。 代码如下：
[java] view plaincopyprint?

  1. mListView.setOnScrollListener(new AbsListView.OnScrollListener() {
  2.         @Override
  3.         public void onScrollStateChanged(AbsListView view, int scrollState) {
  4.         }
  5.
  6.         @Override
  7.         public void onScroll(AbsListView view, int firstVisibleItem, int visibleItemCount, int totalItemCount) {
  8.             float ratio = clamp(mHeader.getTranslationY() / mMinHeaderTranslation, 0.0f, 1.0f);
  9.             //move & scale
  10.
  11.             interpolation = mAccelerateDecelerateInterpolator.getInterpolation(ratio);
  12.
  13.             View actionBarIconView = getActionBarIconView();
  14.
  15.             getOnScreenRect(mRect1, mHeaderLogo);
  16.             getOnScreenRect(mRect2, actionBarIconView);
  17.
  18.             float scaleX = 1.0F + interpolation  (mRect2.width() / mRect1.width() – 1.0F);
  19.             float scaleY = 1.0F + interpolation  (mRect2.height() / mRect1.height() – 1.0F);
  20.             float translationX = 0.5F  (interpolation  (mRect2.left + mRect2.right – mRect1.left – mRect1.right));
  21.             float translationY = 0.5F  (interpolation  (mRect2.top + mRect2.bottom – mRect1.top – mRect1.bottom));
  22.
  23.             mHeaderLogo.setTranslationX(translationX);
  24.             mHeaderLogo.setTranslationY(translationY – mHeader.getTranslationY());
  25.             mHeaderLogo.setScaleX(scaleX);
  26.             mHeaderLogo.setScaleY(scaleY);
  27.         }
  28.     });

    注意你也可以用 AccelerateDecelerateInterpolator 来让动画看起来更平滑一些。





    在该示例代码中还包含了一个 Ken Burns 动画，使题图可以移动，可以参考其实现：KenBurnsView.java

完整示例项目代码.下载。



总结：

View的同步Scroll总有他的相似之处，大家要多思考。
       As it’s said here, it’s always (with a few different details) the same trick called synchronized scrolling. The true genius of this effect is to have thought about it!

参考：

http://flavienlaurent.com/blog/2013/11/20/making-your-action-bar-not-boring/
