1-5-前期处理+摆放元件

• 封装库：

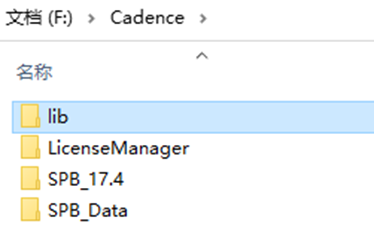

  • 放置在cadence软件安装第一层目录下的新建Lib文件夹
    •

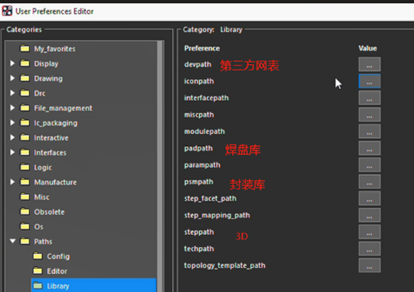

• allegro加载库路径：
  •

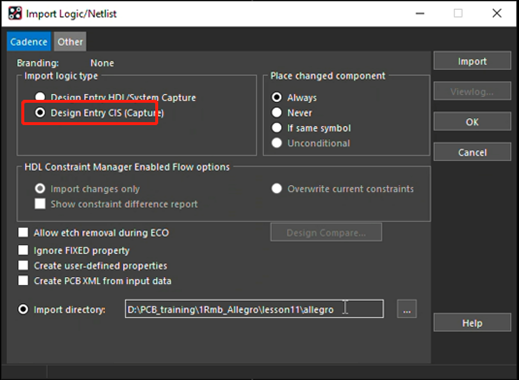

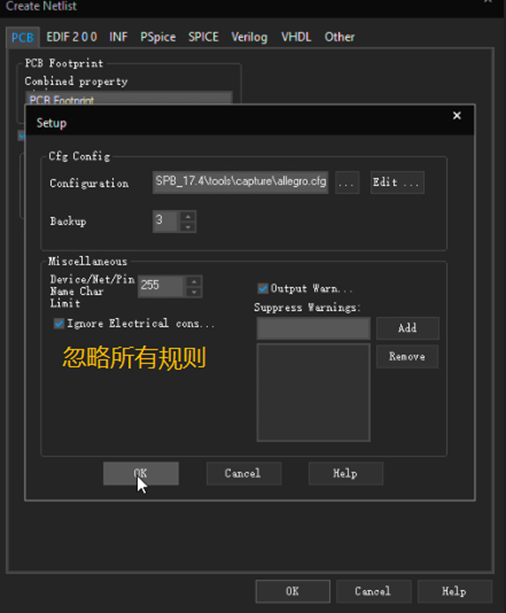

• 生成网表：
  •



•
• 放置元件：
  • 手动单个：

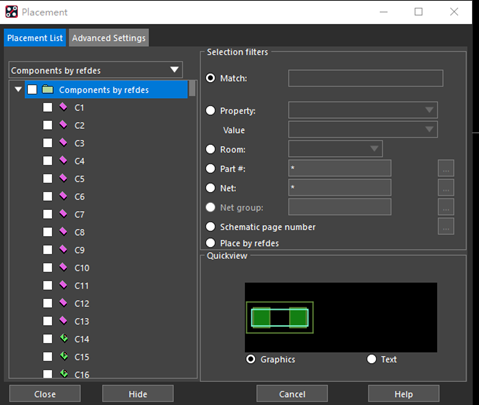

    • allegro条件 - 开启同步+打开手动放置窗口+原理图与PCB关联
    • 原理图选中元件，pcb放置元件
      •
  • 模块化ROOM放置：

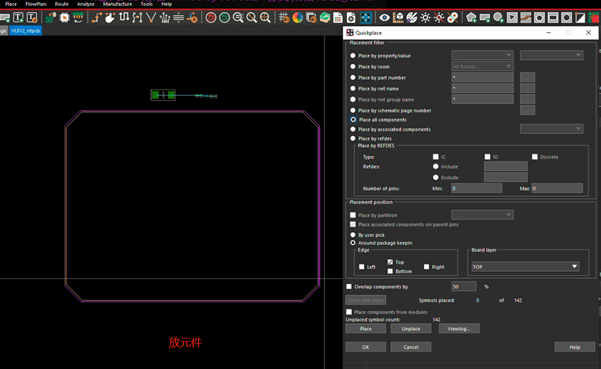

  • 自动全部：
    •

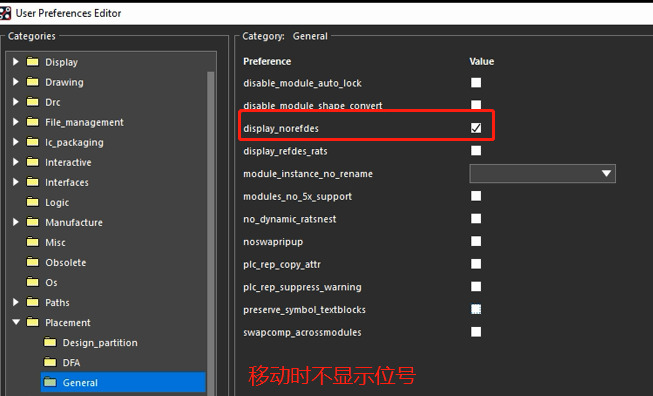

  • 元件移动不显示位号：
    •

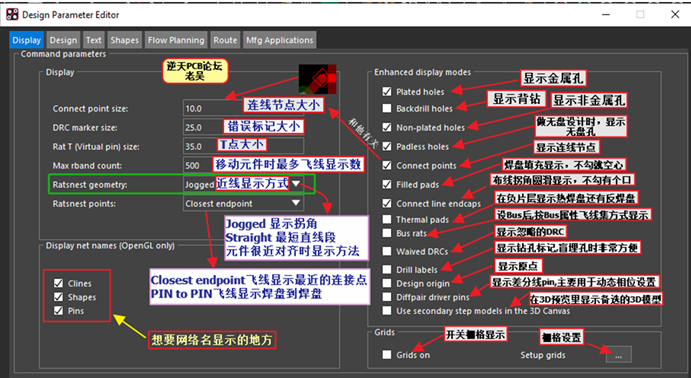

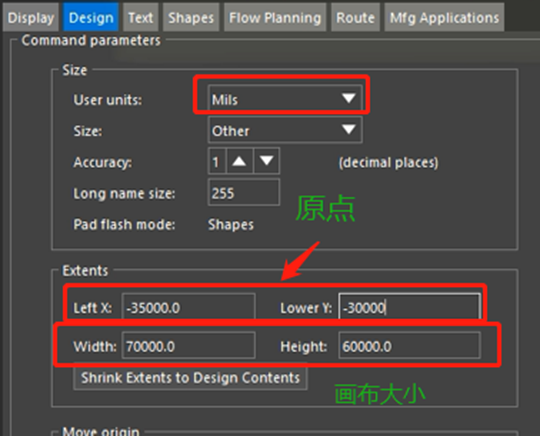

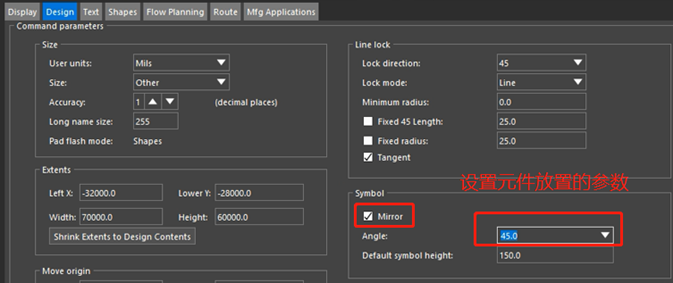

• 设置allegro参数：
  • 元件：
    • 隐藏网络飞线：

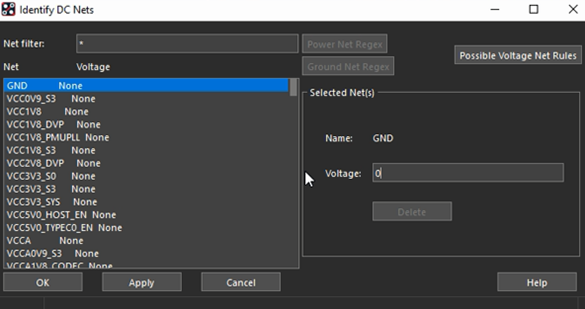

      • 方法1：设置为电源网络（网络焊盘有框）
        •

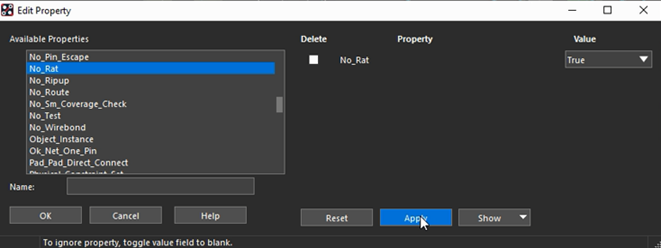

      • 方法2：右键，特性编辑
        •
      • 方法3：手势命令

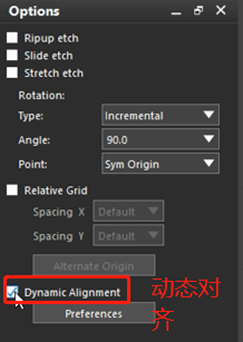

    • 元件的动态对齐：
      •

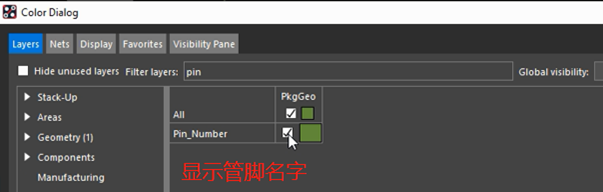

    • 显示管脚编号：
      •

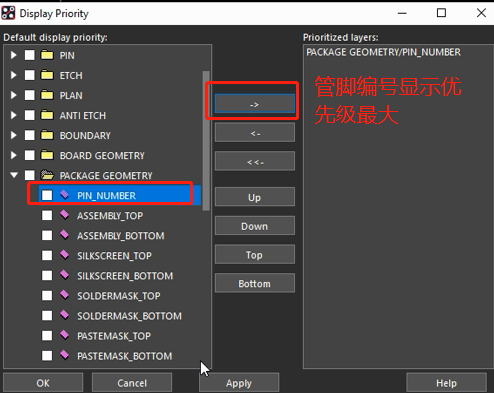

    • 提高管脚编号显示优先级（防止覆盖）：display-layout priority
      •

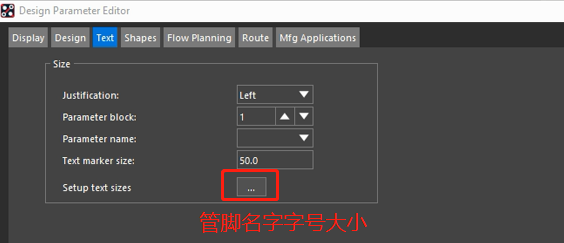

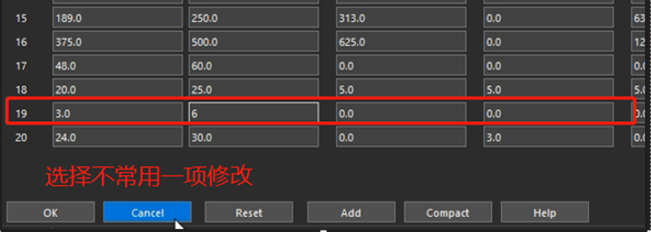

    • 设定文本字号：
      •



•
• 叠层显示颜色+元件丝印显示颜色（顶，底）+飞线显示颜色+选中显示颜色+网络分配颜色（右键，电源）+隐藏网络飞线（右键，大电流）+摆放元件（栅格5mil）
• 界面缩放的大小：
  •
• 走线最短化：
  •

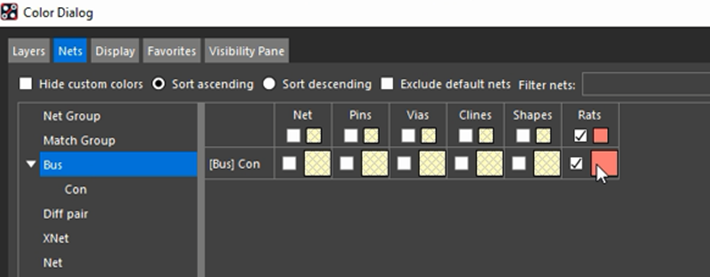

• 分配飞线颜色：

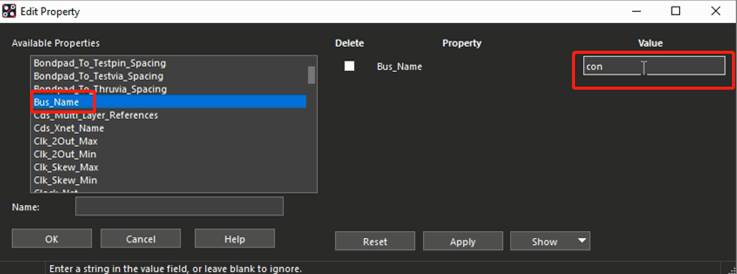

  • 方法1：选择网络，右键，属性编辑，BUS
  •



•
• 抓取元件步骤：
  • allegro执行元件移动命令，原理图选择好元件
  • allegro再单击即可移动元件
• 元件顺序移动（类似pads功能）：
  • 把相同类型元件取消放置退回去原理图
  • 再利用手动放置方式元件，一个个放置
    •
• 元件处理：
  • 干扰小的模块底下，可以走线
  • 板外模块化摆好元件
  • 模块式分配颜色
  • 大致摆顺元器件，放置在板子
  • 边走线再精确布置元件
    • DCDC位置：
      • 整板有一样分散的电源网络，模块分配在电源的源头
      • 根据芯片比较密集电源脚，模块靠近放置芯片引脚
  • 摆放CPU底下的容阻件：
    • 根据元件的优先级放置，电容大于电阻
    • 先小后大电容，靠近引脚放置
    • 先大致摆放好在芯片底下，等扇出和走线的时候，再次精确的摆放元件
    • 多余的电容卡在芯片外面，放置在电源通道
• 关闭飞线显示：
  •
• 元件：
  • 布局栅格：0201 - 2mil，0402 - 5mil，0603 - 6-10 mil

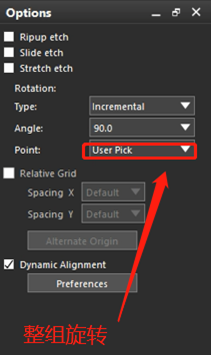

  • 整组旋转：
    •
• 散热片的高度，芯片高度等于散热片高度，注意其他元件放置在散热片底下不能高于芯片

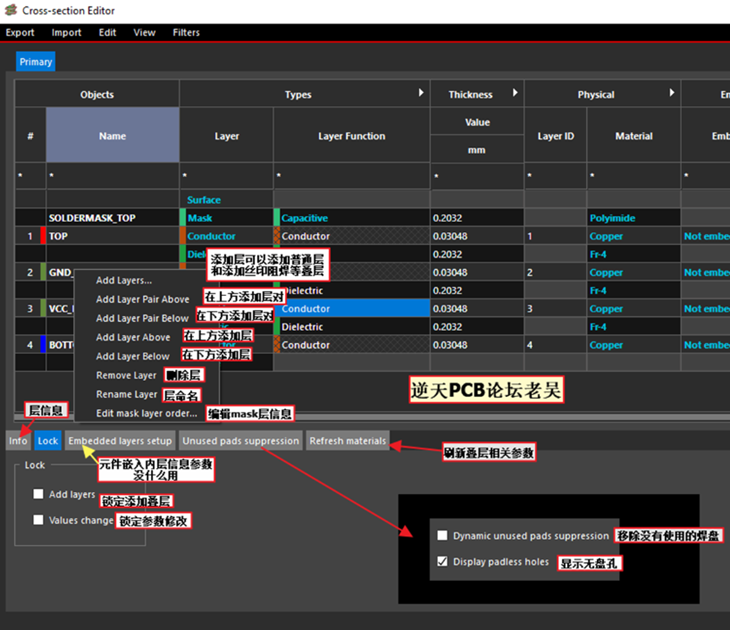

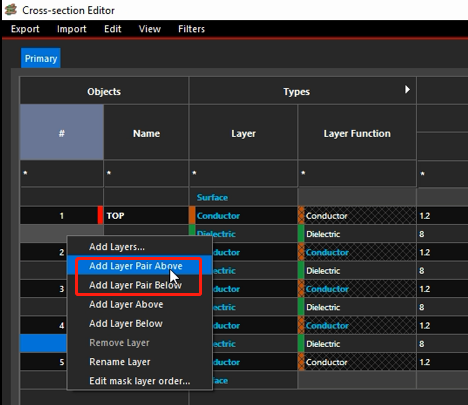

• 添加叠层：
  •



•

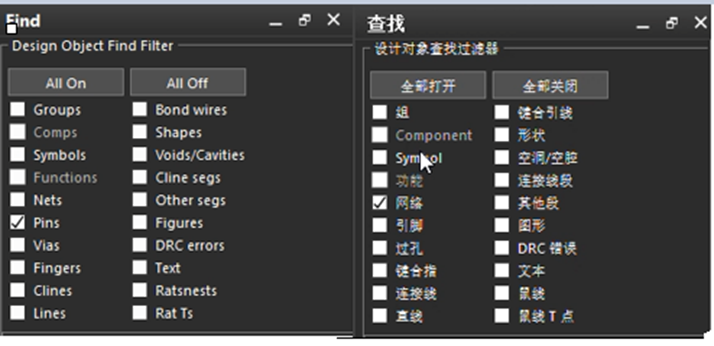

• 查找的界面：
  •
