【小哥132】PCB-16.6-封装-7

• 技巧：
  • 新建封装软件配置参数是设定好；以后先打开一个绘制好的封装，再进行绘制新封装，最好另存为即可，就不需要每次设定软件配置参数
  • 命名需要规范，突出重点
  •

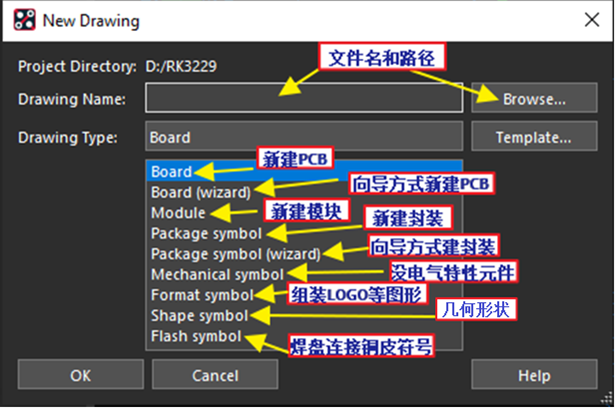

• 新建封装：
  •

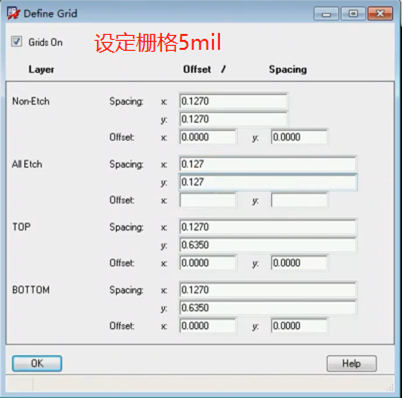

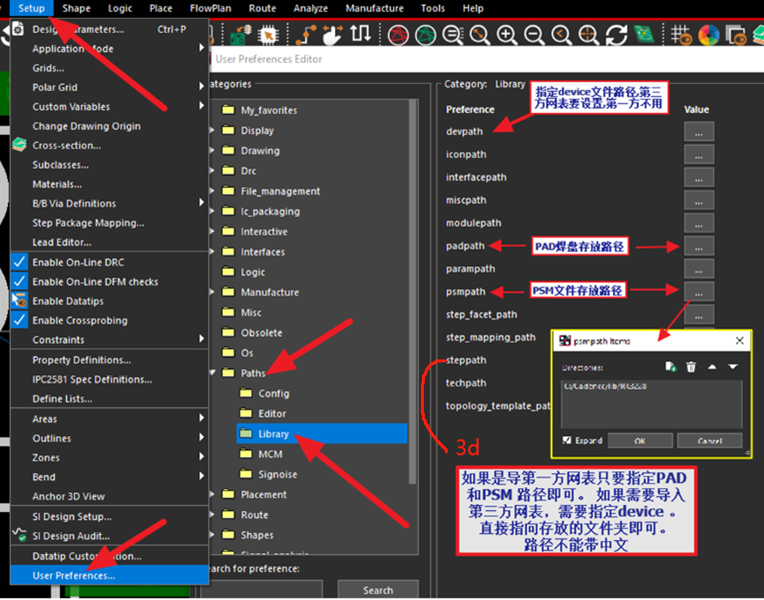

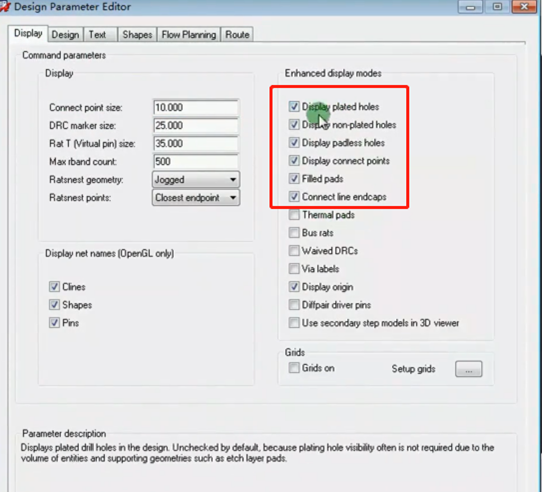

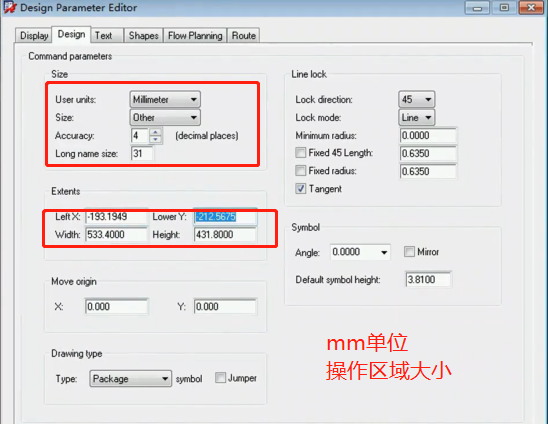

• 软件设置：显示焊盘效果，单位设置，界面操作大小，栅格5mil，库路径
  •



•



•
  •
• 开始制作封装：

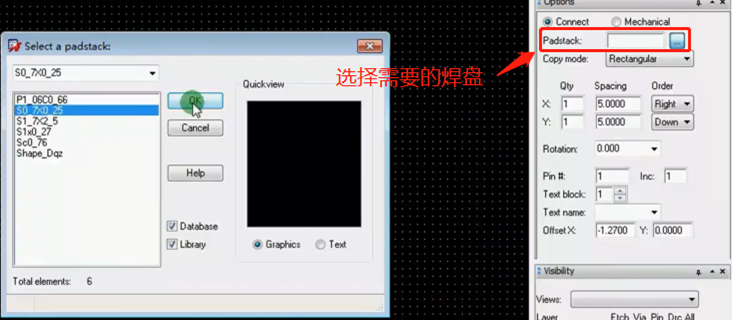

  • 添加焊盘操作：
    •



•

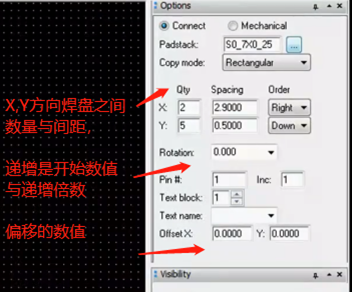

• 设置焊盘数量，封装的原点放在元件的中心；在命令行输入1号焊盘相对原点的坐标，例如：x空格1.45空格y空格1.45
  •
• 编辑好正确管脚号，Edit-Text，然后编辑
• 添加丝印：
  • Add-Line，添加线

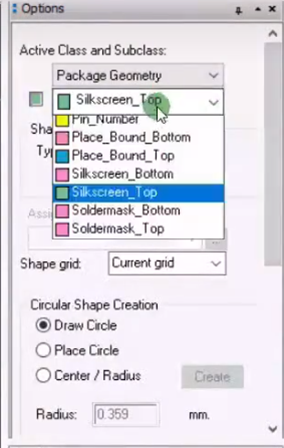

  • 选择放置丝印层
    •
  • 画丝印，0.15-0.2线宽
  • 利用命令行绘制丝印边框
• 1脚标识：
  • 利用线段的圆圈或者铜皮绘制
    •



•



•

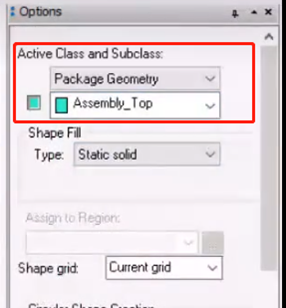

• 绘制封装大小区域（place bound top），两个区域重叠，则提示两个区域冲突
  • 利用铜箔绘制，把封装包围住
    •
• 添加位号：
  •
  • 选择丝印层，输入ref
  •

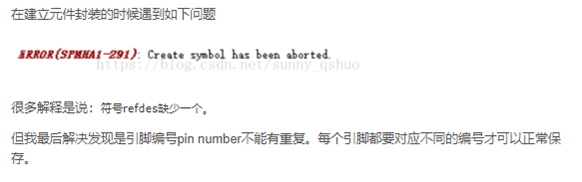

• 封装错误提示：
  •
