【小哥132】PCB-16.6-焊盘-6

• 焊盘概念：宽度与高度之分

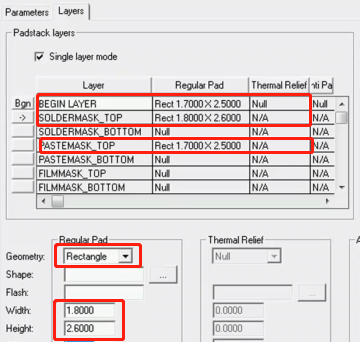

• 方形焊盘：
  •

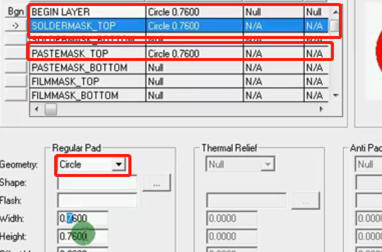

• BGA圆形焊盘（焊球接触焊盘一个点）：使用推荐焊盘大小或者是80%，不用加大
  •

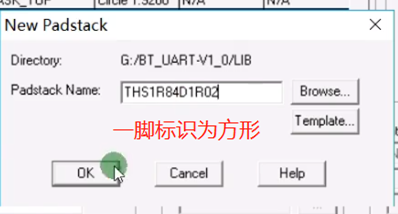

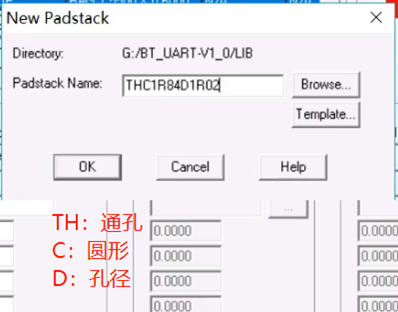

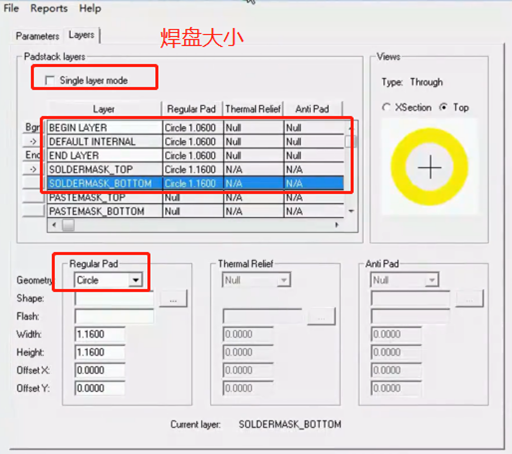

• 通孔焊盘：波峰焊（不需要刷锡膏-不需要锡膏层）

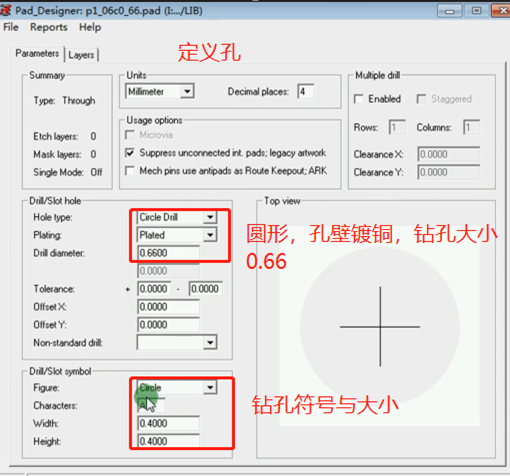

  • 孔径比实物最少大0.1mm，一般0.2mm（对于孔径1mm，每边加0.4mm焊盘大小），每边的焊锡加0.2mm（钻孔符号可以不填）
    •



•



•



•

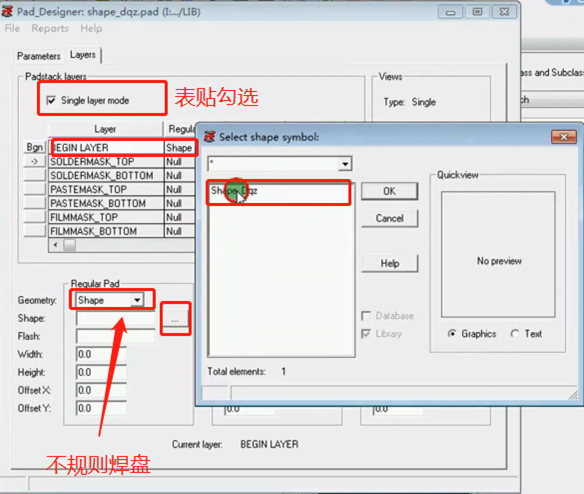

• 不规则焊盘：

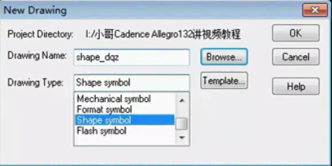

  • PCB Edit制作，然后Padstack调取制作不规则焊盘
    • PCB Edit，命令行，向那个方向画多长线，ix + 数字

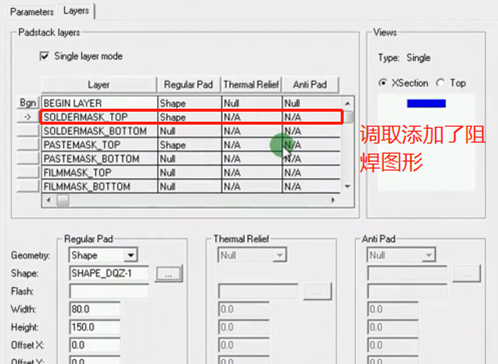

    • 阻焊图形需要在原图形大小向外扩展5mil
    •



•



•



•



•



•

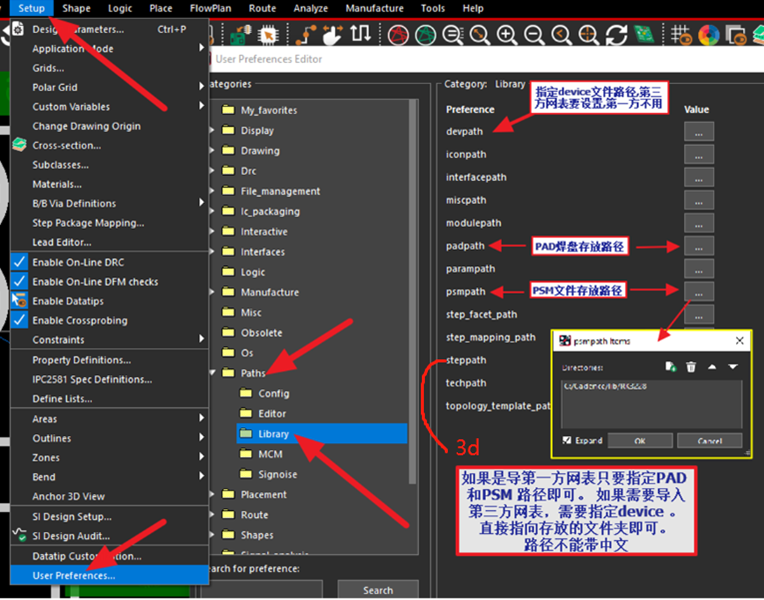

• 设置库路径：
  •
