【小哥132】原理图-4

• 创建原理图：
  • File—New design
• 原理图改
  • 单击原理图，右键操作
  • 自定义排序：原理图前面加：01数字
    •
• 绘制原理图：
  • 网络名称：同一page内使用
  • 页面连接符：同一文件夹的不同page使用

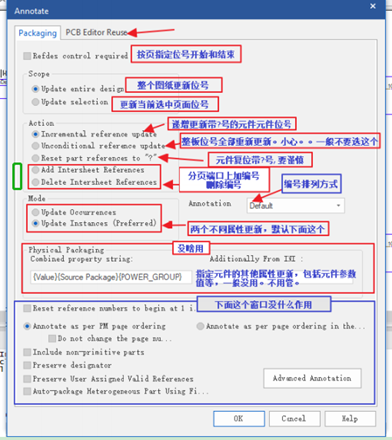

  • 重新编位号：Tools-Annotate.
  • 添加元件的封装属性：
    • 单个：双击进入属性编辑，part选项找到封装栏目修改
    • 多个：选择好多个元件，右键进入属性编辑

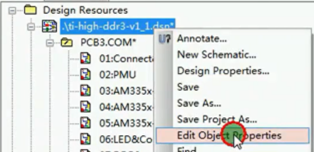

    • 整页或者整个原理图：Edit Object Properties
      •
  • 显示元件的封装属性：
    • 16.6--

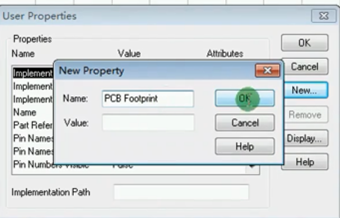

      • 选中元件右键，Edit part，双击空白处。新建项，填写PCB footprint关键字，再双击关键字，选择值显示
        •



•

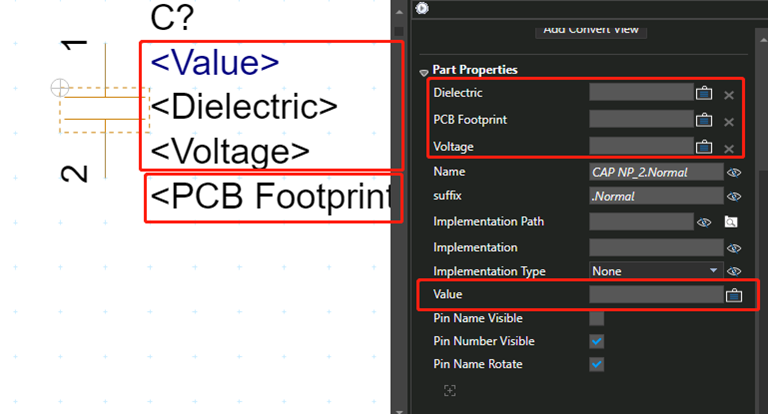

• 17.4--
  • 选中元件右键，Edit part，右侧的元件属性窗口添加新选项，显示值模式
    •

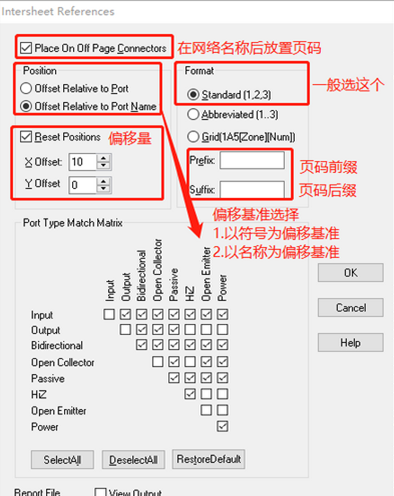

• 页码符号：表示那一页还有同样的页面连接符网络
  • 添加与删除：
    •



•



•

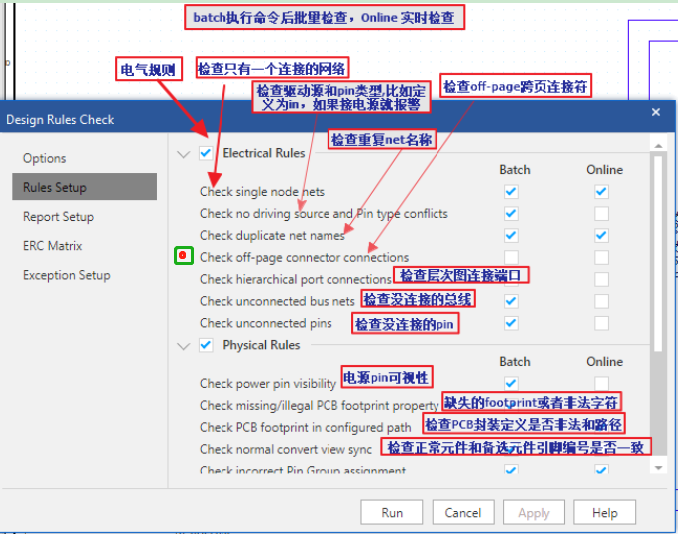

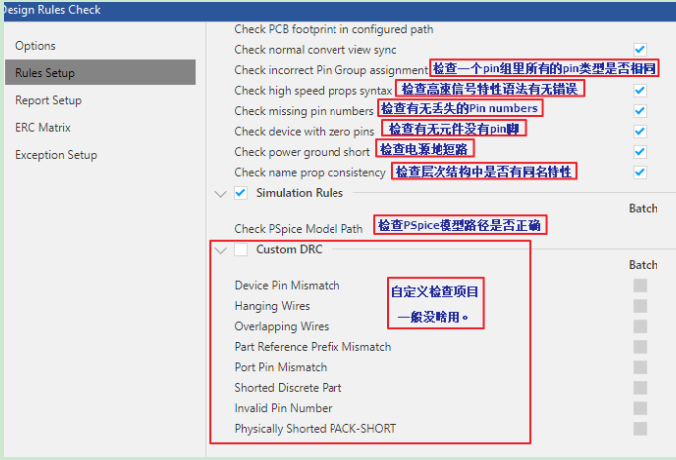

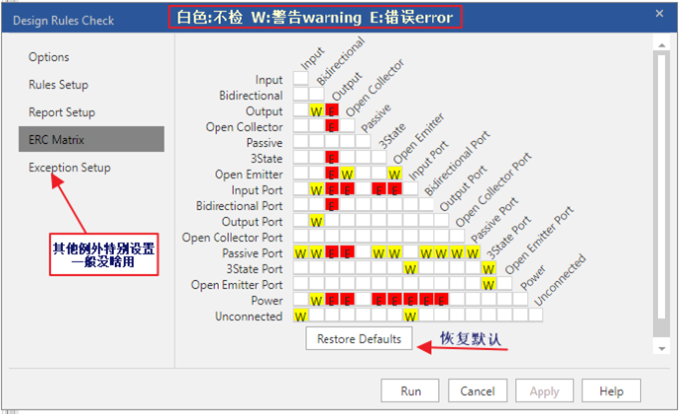

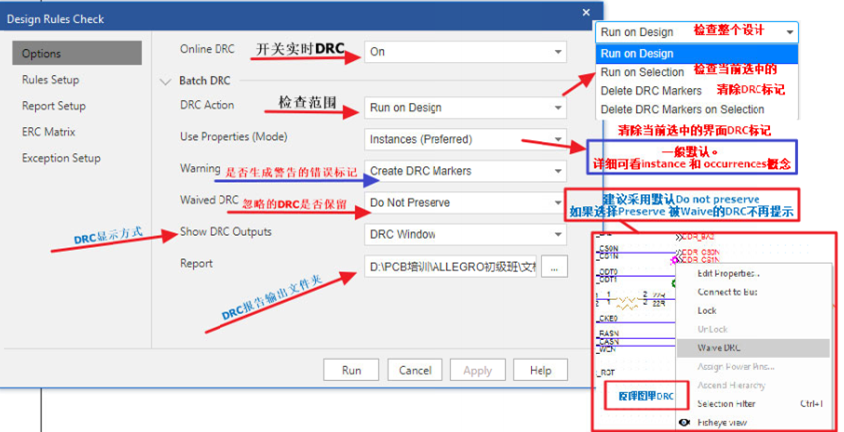

• DRC检查：Tools-

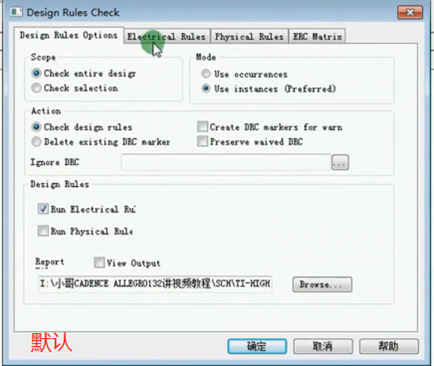

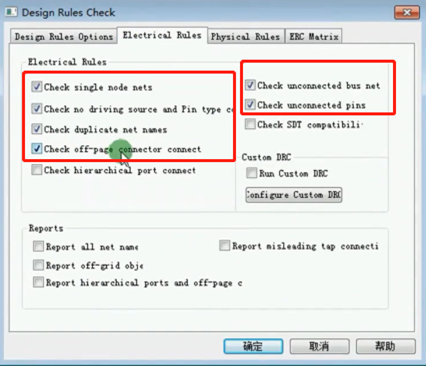

  • 16.6--
    •



•

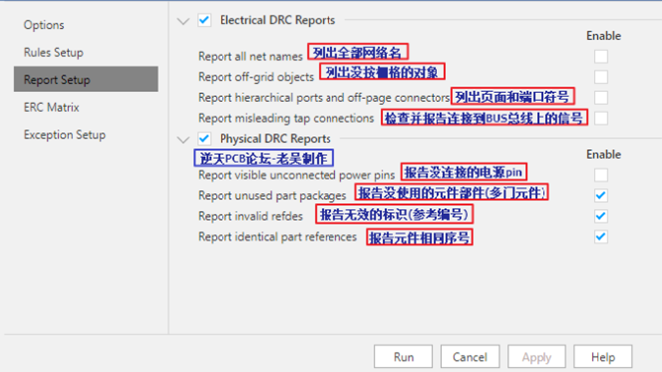

• 17.4--
  •



•



•



•



•

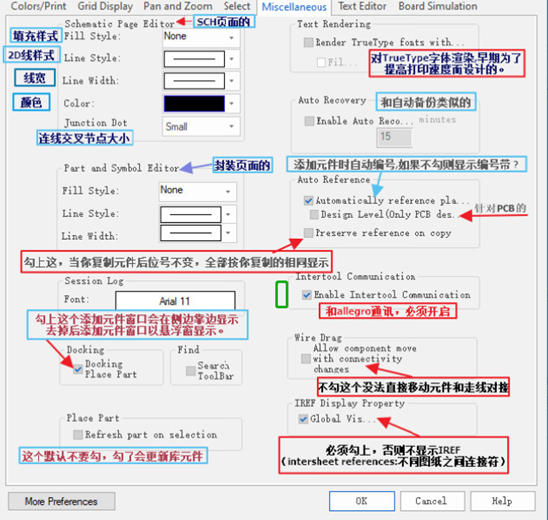

• orcad打开交互布局选项：假如交互不成功，处理方式--1.查看是否勾选上交互选项、2.重新生成，发送网络表、
  •



•
• 快速查找器件与网络：
  • 16.6--常用标题栏，在底部会出现搜索结果框
    •
  • 17.4--打开搜索窗口，Edit-Find，窗口在页面右侧

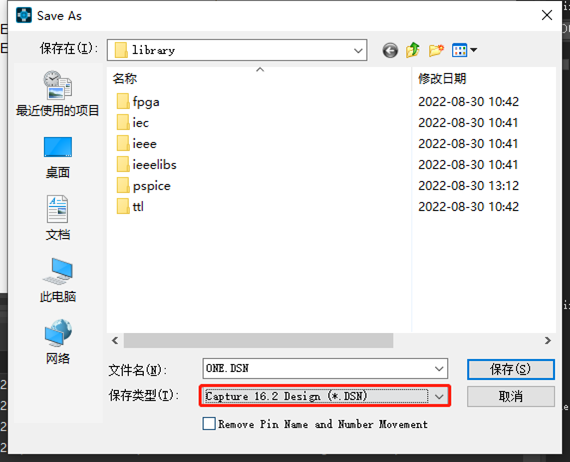

• 降低版本：
  • 选择DSN，另存为，保存类型选为低版本选项
    •

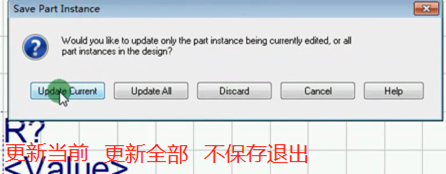

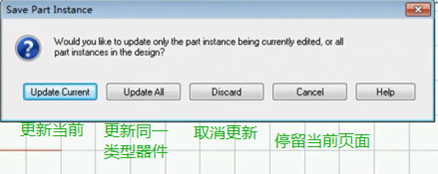

• 编辑元件：
  • 选择元件，右键，进入编辑元件（Edit-Part）
    •
