【小哥132】建立原理图封装-3

  • 新建OBL(原理图)库,然后另存为自己定义名称的库
  • 打开右侧栏放置管脚,元件:
    • 点击菜单栏View->Toolbar->Draw,然后打钩。

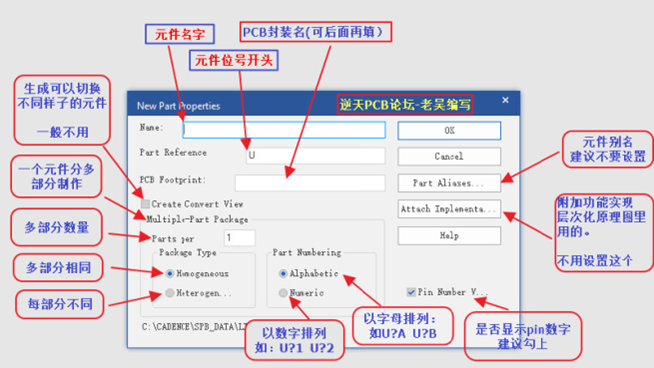

  • 常规新建原理图元件:
    • 单击OBL库,右键-new part
    • 元件、管脚名称,管脚编号
    • 管脚编号和PCB封装对应(一定保证正确)
    • 管脚名称顶部带斜杠,例如:R\E\
    • 批量修改管脚,选择好管脚,右键编辑,进入表格修改页面

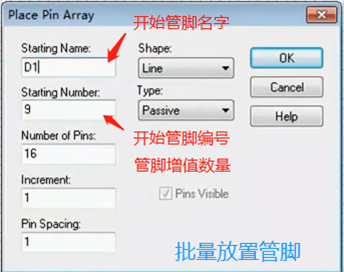

    • 批量放置管脚:
    • 单个元件管脚名称不能重复,生成网络表会报错,
      • 处理方式:名称加后缀VCC1,VCC2,VCC3、GND1、GND2

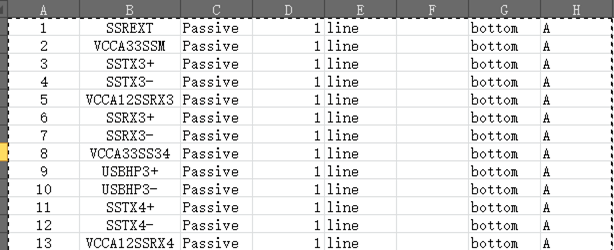

  • Excel表格新建元件:

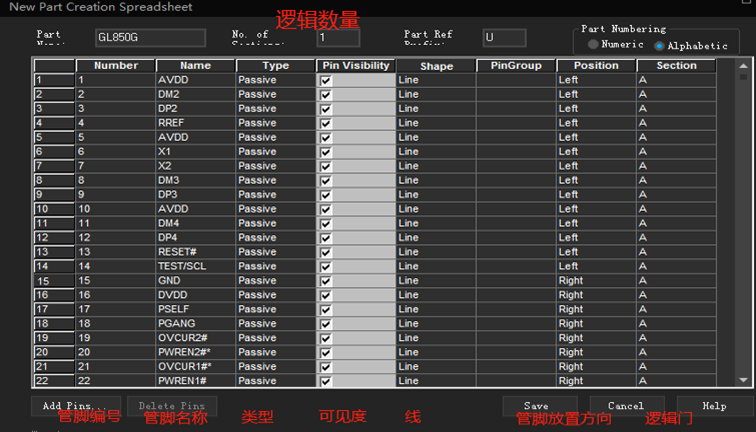

    • 单击OLB库,右键New part from spreadsheet

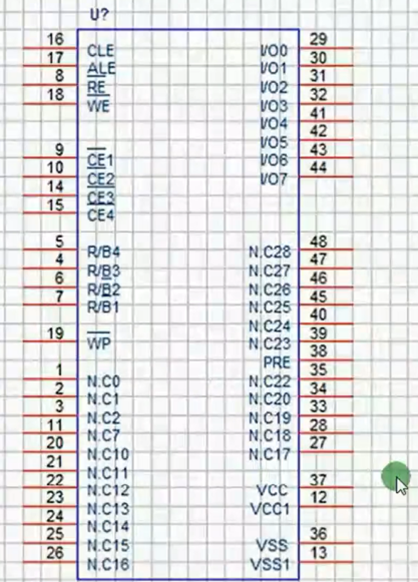

  • 多逻辑门:
    • 单个新建或者表格方式
    • 利用
