数据库索引-数据结构

参考：

https://www.cnblogs.com/wwxzdl/p/11089358.html

https://blog.csdn.net/endlu/article/details/51720299

https://blog.csdn.net/z_ryan/article/details/79685072

https://blog.csdn.net/weixin_42228338/article/details/97684517

https://blog.csdn.net/qq_29373285/article/details/88610662

https://blog.csdn.net/beyond_2016/article/details/81202511

http://blog.codinglabs.org/articles/theory-of-mysql-index.html

https://www.cnblogs.com/aspirant/p/9214485.html









什么是B+树

什么是B+树呢？在说B+树之前我们先了解一下为什么要有B树，其实这些树最开始都是为了解决某种系统中，查询效率低的问题。B树其实最开始源于的是二叉树，二叉树是只有左右孩子的树，当数据量越大的时候，二叉树的节点越多，那么当从根节点搜索的时候，影响查询效率。所以如果这些节点存储在外存储器中的话，每访问一个节点，相当于进行了一次I/O操作。

这里面说下外存储器和内存储器：

   外存储器：就是将数据存储到磁盘中，每次查找的某个元素的时候都要取磁盘中查找，然后再写入内存中，容量大，但是查询效率低。

   内存储器：就是将数据放在内存中，查询快，但是容量小。

我们大致了解了B树和什么是外存储器，内存储器，那么就知道其实B+树就是为了解决数据量大的时候存储在外存储器时候，查找效率低的问题。接下来就说下B+树的特点：

  1. 中间元素不存数据，只是当索引用，所有数据都保存在叶子结点中。
  2. 所有的中间节点在子节点中要么是最大的元素要么是最小的元素 。
  3. 叶子结点包含所有的数据，和指向这些元素的指针，而且叶子结点的元素形成了自小向大这样子的链表。

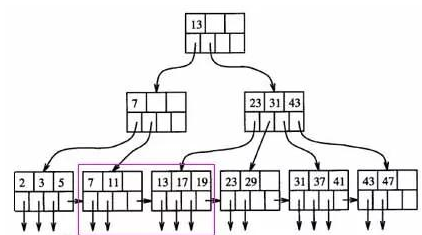

如下这个图就很好的说明了B+的特点

      看图其实可以看到一个节点可以存放多个数据，查找一个节点的时候可以有多个元素，大大提升查找效率，这就是为什么数据库索引用的就是B+树，因为索引很大，不可能都放在内存中，所以通常是以索引文件的形式放在磁盘上，所以当查找数据的时候就会有磁盘I/O的消耗，而B+树正可以解决这种问题，减少与磁盘的交互，因为进行一次I/O操作可以得到很多数据，增大查找数据的命中率。

这就可以很明显的看出B+树的优势：

  1. 单个节点可以存储更多的数据，减少I/O的次数。
  2. 查找性能更稳定，因为都是要查找到叶子结点。
  3. 叶子结点形成了有序链表，便于查询。

B+树是怎么进行查找的呢，分为单元素查找和范围查找

   单元素查找是从根一直查找到叶子结点，即使中间结点有这个元素也要查到叶子结点，因为中间结点只是索引，不存数据。比如要查元素3，如图：

  范围查找是直接从链表查，比如要查元素3到元素8的，如图：

B 树是为了磁盘或其它存储设备而设计的一种多叉（下面你会看到，相对于二叉，B树每个内结点有多个分支，即多叉）平衡查找树。

B 树又叫平衡多路查找树。一棵m阶的B 树 (m叉树)的特性如下：

  1. 树中每个结点最多含有m个孩子（m>=2）；
  2. 除根结点和叶子结点外，其它每个结点至少有[ceil(m / 2)]个孩子（其中ceil(x)是一个取上限的函数）；
  3. 若根结点不是叶子结点，则至少有2个孩子（特殊情况：没有孩子的根结点，即根结点为叶子结点，整棵树只有一个根节点）；
  4. 所有叶子结点都出现在同一层，叶子结点不包含任何关键字信息(可以看做是外部接点或查询失败的接点，实际上这些结点不存在，指向这些结点的指针都为null)；
  5. 每个非终端结点中包含有n个关键字信息： (P1，K1，P2，K2，P3，......，Kn，Pn+1)。其中：
           a)   Ki (i=1...n)为关键字，且关键字按顺序升序排序K(i-1)< Ki。
           b)   Pi为指向子树根的接点，且指针P(i)指向子树种所有结点的关键字均小于Ki，但都大于K(i-1)。
           c)   关键字的个数n必须满足： [ceil(m / 2)-1]<= n <= m-1。









一颗m阶的B+树和m阶的B树的差异在于：

1.有n棵子树的结点中含有n个关键字； (而B树是n棵子树有n-1个关键字)

2.所有的叶子结点中包含了全部关键字的信息，及指向含有这些关键字记录的指针，且叶子结点本身依关键字的大小自小而大的顺序链接。(而B树的叶子节点并没有包括全部需要查找的信息)

3.所有的非终端结点可以看成是索引部分，结点中仅含有其子树根结点中最大（或最小）关键字。 (而B 树的非终节点也包含需要查找的有效信息)







1) B+tree的磁盘读写代价更低

B+tree的内部结点并没有指向关键字具体信息的指针。因此其内部结点相对B 树更小。如果把所有同一内部结点的关键字存放在同一盘块中，那么盘块所能容纳的关键字数量也越多。一次性读入内存中的需要查找的关键字也就越多。相对来说IO读写次数也就降低了。

   举个例子，假设磁盘中的一个盘块容纳16bytes，而一个关键字2bytes，一个关键字具体信息指针2bytes。一棵9阶B-tree(一个结点最多8个关键字)的内部结点需要2个盘快。而B+ 树内部结点只需要1个盘快。当需要把内部结点读入内存中的时候，B 树就比B+ 树多一次盘块查找时间(在磁盘中就是盘片旋转的时间)。

2) B+tree的查询效率更加稳定

由于非终结点并不是最终指向文件内容的结点，而只是叶子结点中关键字的索引。所以任何关键字的查找必须走一条从根结点到叶子结点的路。所有关键字查询的路径长度相同，导致每一个数据的查询效率相当。













简单剖析B树（B-Tree）与Ｂ+树

注意：首先需要说明的一点是：B-树就是B树，没有所谓的B减树

引言

　　我们都知道二叉查找树的查找的时间复杂度是Ｏ(log N)，其查找效率已经足够高了，那为什么还有Ｂ树和Ｂ＋树的出现呢？难道它两的时间复杂度比二叉查找树还小吗？
　　答案当然不是，Ｂ树和Ｂ＋树的出现是因为另外一个问题，那就是磁盘ＩＯ；众所周知，ＩＯ操作的效率很低，那么，当在大量数据存储中，查询时我们不能一下子将所有数据加载到内存中，只能逐一加载磁盘页，每个磁盘页对应树的节点。造成大量磁盘ＩＯ操作（最坏情况下为树的高度）。平衡二叉树由于树深度过大而造成磁盘IO读写过于频繁，进而导致效率低下。
　　所以，我们为了减少磁盘ＩＯ的次数，就你必须降低树的深度，将“瘦高”的树变得“矮胖”。一个基本的想法就是：
　　（1）、每个节点存储多个元素
　　（2）、摒弃二叉树结构，采用多叉树

　　这样就引出来了一个新的查找树结构 ——多路查找树。 根据AVL给我们的启发，一颗平衡多路查找树(B~树)自然可以使得数据的查找效率保证在O(logN)这样的对数级别上。

下面来具体介绍一下B树（Balance Tree），

Ｂ树

一个m阶的B树具有如下几个特征：B树中所有结点的孩子结点最大值称为B树的阶，通常用m表示。一个结点有k个孩子时，必有k-1个关键字才能将子树中所有关键字划分为k个子集。

1.根结点至少有两个子女。
2.每个中间节点都包含k-1个元素和k个孩子，其中 ceil（m/2） ≤ k ≤ m
3.每一个叶子节点都包含k-1个元素，其中 ceil（m/2） ≤ k ≤ m
4.所有的叶子结点都位于同一层。
5.每个节点中的元素从小到大排列，节点当中k-1个元素正好是k个孩子包含的元素的值域划分
6.每个结点的结构为：（n，A0，K1，A1，K2，A2，…  ，Kn，An）
    其中，Ki(1≤i≤n)为关键字，且Ki<Ki+1(1≤i≤n-1)。
Ai(0≤i≤n)为指向子树根结点的指针。且Ai所指子树所有结点中的关键字均小于Ki+1。
n为结点中关键字的个数，满足ceil(m/2)-1≤n≤m-1。

示例：三阶B树（实际中节点中元素很多）
这里写图片描述

查询

　　以上图为例：若查询的数值为５：
　　第一次磁盘ＩＯ：在内存中定位（与17、35比较），比17小，左子树；
　　第二次磁盘ＩＯ：在内存中定位（与８、12比较），比８小，左子树；
　　第三次磁盘ＩＯ：在内存中定位（与3、5比较），找到5，终止。
整个过程中，我们可以看出：比较的次数并不比二叉查找树少，尤其适当某一节点中的数据很多时，但是磁盘IO的次数却是大大减少。比较是在内存中进行的，相比于磁盘IO的速度，比较的耗时几乎可以忽略。所以当树的高度足够低的话，就可以极大的提高效率。相比之下，节点中的元素多点也没关系，仅仅是多了几次内存交互而已，只要不超过磁盘页的大小即可。

插入

　　对高度为ｋ的m阶B树，新结点一般是插在叶子层。通过检索可以确定关键码应插入的结点位置。然后分两种情况讨论：
　　1、 若该结点中关键码个数小于m-1，则直接插入即可。
　　2、 若该结点中关键码个数等于m-1，则将引起结点的分裂。以中间关键码为界将结点一分为二，产生一个新结点，并把中间关键码插入到父结点(ｋ-1层)中
　　重复上述工作，最坏情况一直分裂到根结点，建立一个新的根结点，整个B树增加一层。

例如：在下面的B树中插入key：4

这里写图片描述

第一步：检索key插入的节点位置如上图所示，在3,5之间；

第二步：判断节点中的关键码个数：
　　节点3，5已经是两元素节点，无法再增加。父亲节点 2， 6 也是两元素节点，也无法再增加。根节点9是单元素节点，可以升级为两元素节点。；

第三步：结点分裂：
　　拆分节点3，5与节点2，6，让根节点9升级为两元素节点4，9。节点6独立为根节点的第二个孩子。

最终结果如下图：虽然插入比较麻烦，但是这也能确保Ｂ树是一个自平衡的树
这里写图片描述

删除

　　Ｂ树中关键字的删除比插入更复杂，在这里，只介绍其中的一种方法：
　　
　　在B树上删除关键字k的过程分两步完成：

   （1）找出该关键字所在的结点。然后根据 k所在结点是否为叶子结点有不同的处理方法。
   （2）若该结点为非叶结点，且被删关键字为该结点中第i个关键字key[i]，则可从指针son[i]所指的子树中
   找出最小关键字Y，代替key[i]的位置，然后在叶结点中删去Y。


因此，把在非叶结点删除关键字k的问题就变成了删除叶子结点中的关键字的问题了。

在B-树叶结点上删除一个关键字的方法：
　　首先将要删除的关键字 k直接从该叶子结点中删除。然后根据不同情况分别作相应的处理，共有三种可能情况：

（1）如果被删关键字所在结点的原关键字个数n>=ceil(m/2)，说明删去该关键字后该结点仍满足B树的定义。
这种情况最为简单，只需从该结点中直接删去关键字即可。

（2）如果被删关键字所在结点的关键字个数n等于ceil(m/2)-1，说明删去该关键字后该结点将不满足B树的定义，
需要调整。

调整过程为：
   如果其左右兄弟结点中有“多余”的关键字,即与该结点相邻的右（左）兄弟结点中的关键字数目大于
ceil(m/2)-1。则可将右（左）兄弟结点中最小（大）关键字上移至双亲结点。而将双亲结点中小（大）于该上
移关键字的关键字下移至被删关键字所在结点中。
   如果左右兄弟结点中没有“多余”的关键字，即与该结点相邻的右（左）兄弟结点中的关键字数目均等于
ceil(m/2)-1。这种情况比较复杂。需把要删除关键字的结点与其左（或右）兄弟结点以及双亲结点中分割二者
的关键字合并成一个结点,即在删除关键字后，该结点中剩余的关键字加指针，加上双亲结点中的关键字Ki一起，
合并到Ai（是双亲结点指向该删除关键字结点的左（右）兄弟结点的指针）所指的兄弟结点中去。如果因此使双亲
结点中关键字个数小于ceil(m/2)-1，则对此双亲结点做同样处理。以致于可能直到对根结点做这样的处理而使
整个树减少一层。


总之，设所删关键字为非终端结点中的Ki，则可以指针Ai所指子树中的最小关键字Y代替Ki，然后在相应结点中删除Y。对任意关键字的删除都可以转化为对最下层关键字的删除。

下面举一个简单的例子：删除元素11.
这里写图片描述

第一步：判断该元素是否在叶子结点上。
　　　该元素在叶子节点上，可以直接删去，但是删除之后，中间节点12只有一个孩子，不符合B树的定义：每个中间节点都包含k个孩子，（其中 ceil（m/2） <= k <= m）所以需要调整；

第二步：判断其左右兄弟结点中有“多余”的关键字，即：原关键字个数n>=ceil(m/2) - 1；
　　显然结点11的右兄弟节点中有多余的关键字。那么可将右兄弟结点中最小关键字上移至双亲结点。而将双亲结点中小于该上移关键字的关键字下移至被删关键字所在结点中即可

这里写图片描述

注意

　　①、B树主要用于文件系统以及部分数据库索引，例如： MongoDB。而大部分关系数据库则使用B+树做索引，例如：mysql数据库；
　　②、从查找效率考虑一般要求B树的阶数m >= 3;
　　③、B-树上算法的执行时间主要由读、写磁盘的次数来决定，故一次I/O操作应读写尽可能多的信息。因此B-树的结点规模一般以一个磁盘页为单位。一个结点包含的关键字及其孩子个数取决于磁盘页的大小。

B+ 树

　　Ｂ＋树是Ｂ树的变种，有着比Ｂ树更高的查询效率。下面，我们就来看看B+树和B树有什么不同

特点

一个m阶的B+树具有如下几个特征：

1.有k个子树的中间节点包含有k个元素（B树中是k-1个元素），每个元素不保存数据，只用来索引，所有数据
都保存在叶子节点。

2.所有的叶子结点中包含了全部元素的信息，及指向含这些元素记录的指针，且叶子结点本身依关键字的大小
自小而大顺序链接。

3.所有的中间节点元素都同时存在于子节点，在子节点元素中是最大（或最小）元素。


下面是一棵3阶的B+树：
这里写图片描述
　　B+树通常有两个指针，一个指向根结点，另一个指向关键字最小的叶子结点。因些，对于B+树进行查找两种运算：一种是从最小关键字起顺序查找，另一种是从根结点开始，进行随机查找。

查找

　　B+树的优势在于查找效率上，下面我们做一具体说明：
　　首先，Ｂ＋树的查找和Ｂ树一样，类似于二叉查找树。起始于根节点，自顶向下遍历树，选择其分离值在要查找值的任意一边的子指针。在节点内部典型的使用是二分查找来确定这个位置。
　　（1）、不同的是，Ｂ＋树中间节点没有卫星数据（索引元素所指向的数据记录），只有索引，而Ｂ树每个结点中的每个关键字都有卫星数据；这就意味着同样的大小的磁盘页可以容纳更多节点元素，在相同的数据量下，Ｂ＋树更加“矮胖”，ＩＯ操作更少
　　B树的卫星数据：
　　这里写图片描述
　　B+树的卫星数据：
　　这里写图片描述
　　需要补充的是，在数据库的聚集索引（Clustered Index）中，叶子节点直接包含卫星数据。在非聚集索引（NonClustered Index）中，叶子节点带有指向卫星数据的指针。
　　
　　（2）、其次，因为卫星数据的不同，导致查询过程也不同；Ｂ树的查找只需找到匹配元素即可，最好情况下查找到根节点，最坏情况下查找到叶子结点，所说性能很不稳定，而Ｂ＋树每次必须查找到叶子结点，性能稳定
　　（3）、在范围查询方面，B+树的优势更加明显
　　B树的范围查找需要不断依赖中序遍历。首先二分查找到范围下限，在不断通过中序遍历，知道查找到范围的上限即可。整个过程比较耗时。
　　而B+树的范围查找则简单了许多。首先通过二分查找，找到范围下限，然后同过叶子结点的链表顺序遍历，直至找到上限即可，整个过程简单许多，效率也比较高。
　　例如：同样查找范围[3-11]，两者的查询过程如下：
　　B树的查找过程：
　　这里写图片描述
　　B+树的查找过程：
　　这里写图片描述

插入

　　 B+树的插入与B树的插入过程类似。不同的是B+树在叶结点上进行，如果叶结点中的关键码个数超过m，就必须分裂成关键码数目大致相同的两个结点，并保证上层结点中有这两个结点的最大关键码。

删除

　　B+树中的关键码在叶结点层删除后，其在上层的复本可以保留，作为一个”分解关键码”存在，如果因为删除而造成结点中关键码数小于ceil(m/2)，其处理过程与B-树的处理一样。在此，我就不多做介绍了。

总结

B+树相比B树的优势：
　　1.单一节点存储更多的元素，使得查询的IO次数更少；
　　2.所有查询都要查找到叶子节点，查询性能稳定；
　　3.所有叶子节点形成有序链表，便于范围查询。











B（B-）树，B-树，B*树，B+和红黑树的区别

M阶B树（B-树）特点

  1. 一种二叉搜索树。
  2. 除根节点外的所有非叶节点至少含有（M/2（向上取整）-1）个关键字，每个节点最多有M-1个关键字，并且以升序排列。所以M阶B树的除根节点外的所有非叶节点的关键字取值区间为[M/2-1(向上取整),M-1]。
  3. 每个节点最多有M-1个关键字。

B树示例：4阶B树





M阶B+数特点

  1. 有n棵子树的非叶子结点中含有n个关键字（b树是n-1个），这些关键字不保存数据，只用来索引，所有数据都保存在叶子节点（b树是每个关键字都保存数据）。
  2. 所有的叶子结点中包含了全部关键字的信息，及指向含这些关键字记录的指针，且叶子结点本身依关键字的大小自小而大顺序链接（叶子节点组成一个链表）。
  3. 所有的非叶子结点可以看成是索引部分，结点中仅含其子树中的最大（或最小）关键字。
  4. 通常在b+树上有两个头指针，一个指向根结点，一个指向关键字最小的叶子结点。
  5. 同一个数字会在不同节点中重复出现，根节点的最大元素就是b+树的最大元素。

B+树示例



B树与B+树的区别

  • B树每个节点都存储数据，所有节点组成这棵树。B+树只有叶子节点存储数据（B+数中有两个头指针：一个指向根节点，另一个指向关键字最小的叶节点），叶子节点包含了这棵树的所有数据，所有的叶子结点使用链表相连，便于区间查找和遍历，所有非叶节点起到索引作用。

  • B树中叶节点包含的关键字和其他节点包含的关键字是不重复的，B+树的索引项只包含对应子树的最大关键字和指向该子树的指针，不含有该关键字对应记录的存储地址。

  • B树中每个节点（非根节点）关键字个数的范围为[m/2(向上取整)-1,m-1](根节点为[1,m-1])，并且具有n个关键字的节点包含（n+1）棵子树。B+树中每个节点（非根节点）关键字个数的范围为[m/2(向上取整),m](根节点为[1,m])，具有n个关键字的节点包含（n）棵子树。

  • B+树中查找，无论查找是否成功，每次都是一条从根节点到叶节点的路径。

B树的优点

1.B树的每一个节点都包含key和value，因此经常访问的元素可能离根节点更近，因此访问也更迅速。

B+树的优点

  1. 所有的叶子结点使用链表相连，便于区间查找和遍历。B树则需要进行每一层的递归遍历。相邻的元素可能在内存中不相邻，所以缓存命中性没有B+树好。
  2. b+树的中间节点不保存数据，能容纳更多节点元素。

B树和B+树的共同优点

考虑磁盘IO的影响，它相对于内存来说是很慢的。数据库索引是存储在磁盘上的，当数据量大时，就不能把整个索引全部加载到内存了，只能逐一加载每一个磁盘页（对应索引树的节点）。所以我们要减少IO次数，对于树来说，IO次数就是树的高度，而“矮胖”就是b树的特征之一，m的大小取决于磁盘页的大小。





B树，B+树，红黑树使用场景区别

红黑树其实就是平衡树的一种，复杂的定义和规则，最后都是为了保证树的平衡性。

因为树的查找性能取决于树的高度，让树尽可能平衡，就是为了降低树的高度。



B树常用在文件系统的索引上，那为什么文件索引喜欢用B树而不是红黑树呢？

因为文件系统和数据库的索引都是存在硬盘上的，并且如果数据量大的话，不一定能一次性加载到内存。

所以一棵树都无法一次性加载进内存，又如何谈查找。所以B树的多路存储能力就出来了，可以每次加载B树的一个节点，然后一步步往下找。

那为什么要设计成多路呢？

是为了进一步的降低树的高度，路数越多，树的高度就越低；所以，如果实在内存中，红黑树比B树的效率更高，但涉及到磁盘操作，B树就更优了。



B+树是在B树的基础上基础上进行改造，它的数据都在叶子节点，同时叶子节点之间还加了指针形成链表*

为什么要这么设计呢？

    这也是和业务场景相关的，你想想，数据库中 Select 数据，不一定只选一条，很多时候会选多条，比如按照 ID 排序后选 10 条。如果是多条的话，B树需要做局部的中序遍历，可能还要跨层访问，而B+树由于所有数据都在叶子节点，不用跨层，同时由于有链表结构，只需要找到首尾，通过链表就能把所有数据取出来了。





B*树

       是B+树的变体，在B+树的非根和非叶子结点再增加指向兄弟的指针；

   B*树定义了非叶子结点关键字个数至少为(2/3)*M，即块的最低使用率为2/3

（代替B+树的1/2）；

       B+树的分裂：当一个结点满时，分配一个新的结点，并将原结点中1/2的数据

复制到新结点，最后在父结点中增加新结点的指针；B+树的分裂只影响原结点和父

结点，而不会影响兄弟结点，所以它不需要指向兄弟的指针；

       B*树的分裂：当一个结点满时，如果它的下一个兄弟结点未满，那么将一部分

数据移到兄弟结点中，再在原结点插入关键字，最后修改父结点中兄弟结点的关键字

（因为兄弟结点的关键字范围改变了）；如果兄弟也满了，则在原结点与兄弟结点之

间增加新结点，并各复制1/3的数据到新结点，最后在父结点增加新结点的指针；

       所以，B*树分配新结点的概率比B+树要低，空间使用率更高；



红黑树

     红黑树（Red-Black Tree）是二叉搜索树（Binary Search Tree）的一种改进。我们知道二叉搜索树在最坏的情况下可能会变成一个链表（当所有节点按从小到大的顺序依次插入后）。而红黑树在每一次插入或删除节点之后都会花O（log N）的时间来对树的结构作修改，以保持树的平衡。也就是说，红黑树的查找方法与二叉搜索树完全一样；插入和删除节点的的方法前半部分节与二叉搜索树完全一样，而后半部分添加了一些修改树的结构的操作。

     红黑树的每个节点上的属性除了有一个key、3个指针：parent、lchild、rchild以外，还多了一个属性：color。它只能是两种颜色：红或黑。而红黑树除了具有二叉搜索树的所有性质之外，还具有以下4点性质：
1. 根节点是黑色的。
2. 空节点是黑色的（红黑树中，根节点的parent以及所有叶节点lchild、rchild都不指向NULL，而是指向一个定义好的空节点）。
3. 红色节点的父、左子、右子节点都是黑色。
4. 在任何一棵子树中，每一条从根节点向下走到空节点的路径上包含的黑色节点数量都相同













数据结构及算法基础

索引的本质

MySQL官方对索引的定义为：索引（Index）是帮助MySQL高效获取数据的数据结构。提取句子主干，就可以得到索引的本质：索引是数据结构。

我们知道，数据库查询是数据库的最主要功能之一。我们都希望查询数据的速度能尽可能的快，因此数据库系统的设计者会从查询算法的角度进行优化。最基本的查询算法当然是顺序查找（linear search），这种复杂度为O(n)的算法在数据量很大时显然是糟糕的，好在计算机科学的发展提供了很多更优秀的查找算法，例如二分查找（binary search）、二叉树查找（binary tree search）等。如果稍微分析一下会发现，每种查找算法都只能应用于特定的数据结构之上，例如二分查找要求被检索数据有序，而二叉树查找只能应用于二叉查找树上，但是数据本身的组织结构不可能完全满足各种数据结构（例如，理论上不可能同时将两列都按顺序进行组织），所以，在数据之外，数据库系统还维护着满足特定查找算法的数据结构，这些数据结构以某种方式引用（指向）数据，这样就可以在这些数据结构上实现高级查找算法。这种数据结构，就是索引。

看一个例子：

图1

图1展示了一种可能的索引方式。左边是数据表，一共有两列七条记录，最左边的是数据记录的物理地址（注意逻辑上相邻的记录在磁盘上也并不是一定物理相邻的）。为了加快Col2的查找，可以维护一个右边所示的二叉查找树，每个节点分别包含索引键值和一个指向对应数据记录物理地址的指针，这样就可以运用二叉查找在O(log2n)O(log2n)的复杂度内获取到相应数据。

虽然这是一个货真价实的索引，但是实际的数据库系统几乎没有使用二叉查找树或其进化品种红黑树（red-black tree）实现的，原因会在下文介绍。

B-Tree和B+Tree

目前大部分数据库系统及文件系统都采用B-Tree或其变种B+Tree作为索引结构，在本文的下一节会结合存储器原理及计算机存取原理讨论为什么B-Tree和B+Tree在被如此广泛用于索引，这一节先单纯从数据结构角度描述它们。

B-Tree

为了描述B-Tree，首先定义一条数据记录为一个二元组[key, data]，key为记录的键值，对于不同数据记录，key是互不相同的；data为数据记录除key外的数据。那么B-Tree是满足下列条件的数据结构：

d为大于1的一个正整数，称为B-Tree的度。

h为一个正整数，称为B-Tree的高度。

每个非叶子节点由n-1个key和n个指针组成，其中d<=n<=2d。

每个叶子节点最少包含一个key和两个指针，最多包含2d-1个key和2d个指针，叶节点的指针均为null 。

所有叶节点具有相同的深度，等于树高h。

key和指针互相间隔，节点两端是指针。

一个节点中的key从左到右非递减排列。

所有节点组成树结构。

每个指针要么为null，要么指向另外一个节点。

如果某个指针在节点node最左边且不为null，则其指向节点的所有key小于v(key1)v(key1)，其中v(key1)v(key1)为node的第一个key的值。

如果某个指针在节点node最右边且不为null，则其指向节点的所有key大于v(keym)v(keym)，其中v(keym)v(keym)为node的最后一个key的值。

如果某个指针在节点node的左右相邻key分别是keyikeyi和keyi+1keyi+1且不为null，则其指向节点的所有key小于v(keyi+1)v(keyi+1)且大于v(keyi)v(keyi)。

图2是一个d=2的B-Tree示意图。

图2

由于B-Tree的特性，在B-Tree中按key检索数据的算法非常直观：首先从根节点进行二分查找，如果找到则返回对应节点的data，否则对相应区间的指针指向的节点递归进行查找，直到找到节点或找到null指针，前者查找成功，后者查找失败。B-Tree上查找算法的伪代码如下：

  1. BTree_Search(node, key) {
  2. if(node == null) return null;
  3. foreach(node.key)
  4. {
  5. if(node.key[i] == key) return node.data[i];
  6. if(node.key[i] > key) return BTree_Search(point[i]->node);
  7. }
  8. return BTree_Search(point[i+1]->node);
  9. }
  10. data = BTree_Search(root, my_key);

关于B-Tree有一系列有趣的性质，例如一个度为d的B-Tree，设其索引N个key，则其树高h的上限为logd((N+1)/2)logd((N+1)/2)，检索一个key，其查找节点个数的渐进复杂度为O(logdN)O(logdN)。从这点可以看出，B-Tree是一个非常有效率的索引数据结构。



另外，由于插入删除新的数据记录会破坏B-Tree的性质，因此在插入删除时，需要对树进行一个分裂、合并、转移等操作以保持B-Tree性质，本文不打算完整讨论B-Tree这些内容，因为已经有许多资料详细说明了B-Tree的数学性质及插入删除算法，有兴趣的朋友可以在本文末的参考文献一栏找到相应的资料进行阅读。

B+Tree

B-Tree有许多变种，其中最常见的是B+Tree，例如MySQL就普遍使用B+Tree实现其索引结构。

与B-Tree相比，B+Tree有以下不同点：

每个节点的指针上限为2d而不是2d+1。

内节点不存储data，只存储key；叶子节点不存储指针。

图3是一个简单的B+Tree示意。

图3

由于并不是所有节点都具有相同的域，因此B+Tree中叶节点和内节点一般大小不同。这点与B-Tree不同，虽然B-Tree中不同节点存放的key和指针可能数量不一致，但是每个节点的域和上限是一致的，所以在实现中B-Tree往往对每个节点申请同等大小的空间。

一般来说，B+Tree比B-Tree更适合实现外存储索引结构，具体原因与外存储器原理及计算机存取原理有关，将在下面讨论。

带有顺序访问指针的B+Tree

一般在数据库系统或文件系统中使用的B+Tree结构都在经典B+Tree的基础上进行了优化，增加了顺序访问指针。

图4

如图4所示，在B+Tree的每个叶子节点增加一个指向相邻叶子节点的指针，就形成了带有顺序访问指针的B+Tree。做这个优化的目的是为了提高区间访问的性能，例如图4中如果要查询key为从18到49的所有数据记录，当找到18后，只需顺着节点和指针顺序遍历就可以一次性访问到所有数据节点，极大提到了区间查询效率。

这一节对B-Tree和B+Tree进行了一个简单的介绍，下一节结合存储器存取原理介绍为什么目前B+Tree是数据库系统实现索引的首选数据结构。

为什么使用B-Tree（B+Tree）

上文说过，红黑树等数据结构也可以用来实现索引，但是文件系统及数据库系统普遍采用B-/+Tree作为索引结构，这一节将结合计算机组成原理相关知识讨论B-/+Tree作为索引的理论基础。

一般来说，索引本身也很大，不可能全部存储在内存中，因此索引往往以索引文件的形式存储的磁盘上。这样的话，索引查找过程中就要产生磁盘I/O消耗，相对于内存存取，I/O存取的消耗要高几个数量级，所以评价一个数据结构作为索引的优劣最重要的指标就是在查找过程中磁盘I/O操作次数的渐进复杂度。换句话说，索引的结构组织要尽量减少查找过程中磁盘I/O的存取次数。下面先介绍内存和磁盘存取原理，然后再结合这些原理分析B-/+Tree作为索引的效率。

主存存取原理

目前计算机使用的主存基本都是随机读写存储器（RAM），现代RAM的结构和存取原理比较复杂，这里本文抛却具体差别，抽象出一个十分简单的存取模型来说明RAM的工作原理。

图5

从抽象角度看，主存是一系列的存储单元组成的矩阵，每个存储单元存储固定大小的数据。每个存储单元有唯一的地址，现代主存的编址规则比较复杂，这里将其简化成一个二维地址：通过一个行地址和一个列地址可以唯一定位到一个存储单元。图5展示了一个4 x 4的主存模型。

主存的存取过程如下：

当系统需要读取主存时，则将地址信号放到地址总线上传给主存，主存读到地址信号后，解析信号并定位到指定存储单元，然后将此存储单元数据放到数据总线上，供其它部件读取。

写主存的过程类似，系统将要写入单元地址和数据分别放在地址总线和数据总线上，主存读取两个总线的内容，做相应的写操作。

这里可以看出，主存存取的时间仅与存取次数呈线性关系，因为不存在机械操作，两次存取的数据的“距离”不会对时间有任何影响，例如，先取A0再取A1和先取A0再取D3的时间消耗是一样的。

磁盘存取原理

上文说过，索引一般以文件形式存储在磁盘上，索引检索需要磁盘I/O操作。与主存不同，磁盘I/O存在机械运动耗费，因此磁盘I/O的时间消耗是巨大的。

图6是磁盘的整体结构示意图。

图6

一个磁盘由大小相同且同轴的圆形盘片组成，磁盘可以转动（各个磁盘必须同步转动）。在磁盘的一侧有磁头支架，磁头支架固定了一组磁头，每个磁头负责存取一个磁盘的内容。磁头不能转动，但是可以沿磁盘半径方向运动（实际是斜切向运动），每个磁头同一时刻也必须是同轴的，即从正上方向下看，所有磁头任何时候都是重叠的（不过目前已经有多磁头独立技术，可不受此限制）。

图7是磁盘结构的示意图。

图7

盘片被划分成一系列同心环，圆心是盘片中心，每个同心环叫做一个磁道，所有半径相同的磁道组成一个柱面。磁道被沿半径线划分成一个个小的段，每个段叫做一个扇区，每个扇区是磁盘的最小存储单元。为了简单起见，我们下面假设磁盘只有一个盘片和一个磁头。

当需要从磁盘读取数据时，系统会将数据逻辑地址传给磁盘，磁盘的控制电路按照寻址逻辑将逻辑地址翻译成物理地址，即确定要读的数据在哪个磁道，哪个扇区。为了读取这个扇区的数据，需要将磁头放到这个扇区上方，为了实现这一点，磁头需要移动对准相应磁道，这个过程叫做寻道，所耗费时间叫做寻道时间，然后磁盘旋转将目标扇区旋转到磁头下，这个过程耗费的时间叫做旋转时间。

局部性原理与磁盘预读

由于存储介质的特性，磁盘本身存取就比主存慢很多，再加上机械运动耗费，磁盘的存取速度往往是主存的几百分分之一，因此为了提高效率，要尽量减少磁盘I/O。为了达到这个目的，磁盘往往不是严格按需读取，而是每次都会预读，即使只需要一个字节，磁盘也会从这个位置开始，顺序向后读取一定长度的数据放入内存。这样做的理论依据是计算机科学中著名的局部性原理：

当一个数据被用到时，其附近的数据也通常会马上被使用。

程序运行期间所需要的数据通常比较集中。

由于磁盘顺序读取的效率很高（不需要寻道时间，只需很少的旋转时间），因此对于具有局部性的程序来说，预读可以提高I/O效率。

预读的长度一般为页（page）的整倍数。页是计算机管理存储器的逻辑块，硬件及操作系统往往将主存和磁盘存储区分割为连续的大小相等的块，每个存储块称为一页（在许多操作系统中，页得大小通常为4k），主存和磁盘以页为单位交换数据。当程序要读取的数据不在主存中时，会触发一个缺页异常，此时系统会向磁盘发出读盘信号，磁盘会找到数据的起始位置并向后连续读取一页或几页载入内存中，然后异常返回，程序继续运行。

B-/+Tree索引的性能分析

到这里终于可以分析B-/+Tree索引的性能了。

上文说过一般使用磁盘I/O次数评价索引结构的优劣。先从B-Tree分析，根据B-Tree的定义，可知检索一次最多需要访问h个节点。数据库系统的设计者巧妙利用了磁盘预读原理，将一个节点的大小设为等于一个页，这样每个节点只需要一次I/O就可以完全载入。为了达到这个目的，在实际实现B-Tree还需要使用如下技巧：

每次新建节点时，直接申请一个页的空间，这样就保证一个节点物理上也存储在一个页里，加之计算机存储分配都是按页对齐的，就实现了一个node只需一次I/O。

B-Tree中一次检索最多需要h-1次I/O（根节点常驻内存），渐进复杂度为O(h)=O(logdN)O(h)=O(logdN)。一般实际应用中，出度d是非常大的数字，通常超过100，因此h非常小（通常不超过3）。

综上所述，用B-Tree作为索引结构效率是非常高的。

而红黑树这种结构，h明显要深的多。由于逻辑上很近的节点（父子）物理上可能很远，无法利用局部性，所以红黑树的I/O渐进复杂度也为O(h)，效率明显比B-Tree差很多。

上文还说过，B+Tree更适合外存索引，原因和内节点出度d有关。从上面分析可以看到，d越大索引的性能越好，而出度的上限取决于节点内key和data的大小：

dmax=floor(pagesize/(keysize+datasize+pointsize))dmax=floor(pagesize/(keysize+datasize+pointsize))

floor表示向下取整。由于B+Tree内节点去掉了data域，因此可以拥有更大的出度，拥有更好的性能。









平衡二叉树

树形结构是计算机系统里最重要的数据结构。

我们知道，二叉树的查找的时间复杂度是O(log2N)，其查找效率与深度有关，而普通的二叉树可能由于内部节点排列问题退化成链表，这样查找效率就会很低。因此平衡二叉树是更好的选择，因为它保持平衡，即通过旋转调整结构保持最小的深度。其查找的时间复杂度也是O(log2N)。

但实际上，数据库中索引的结构也并非AVL树或更优秀的红黑树，尽管它的查询的时间复杂度很低。

为什么平衡二叉树也不适合作为索引

之前说了平衡树的查找时间复杂度是O(log2N)，已经很不错了，但还是不适合作为索引结构。那么肯定是有一种更适合作为索引的数据结构。那么这个更适合作为索引的数据结构，难道是查找的时间复杂度更低吗？并不是。这种作为索引的数据结构的查找的时间复杂度也近似O(log2N)。

那为什么平衡二叉树不适合作为索引呢？

索引是存在于索引文件中，是存在于磁盘中的。因为索引通常是很大的，因此无法一次将全部索引加载到内存当中，因此每次只能从磁盘中读取一个磁盘页的数据到内存中。而这个磁盘的读取的速度较内存中的读取速度而言是差了好几个级别。

注意，我们说的平衡二叉树结构，指的是逻辑结构上的平衡二叉树，其物理实现是数组。然后由于在逻辑结构上相近的节点在物理结构上可能会差很远。因此，每次读取的磁盘页的数据中有许多是用不上的。因此，查找过程中要进行许多次的磁盘读取操作。

而适合作为索引的结构应该是尽可能少的执行磁盘IO操作，因为执行磁盘IO操作非常的耗时。因此，平衡二叉树并不适合作为索引结构。

B-Tree适合作为索引

平衡二叉树不适合作为索引。那么什么才适合作为索引——B树。

平衡二叉树没能充分利用磁盘预读功能，而B树是为了充分利用磁盘预读功能来而创建的一种数据结构，也就是说B树就是为了作为索引才被发明出来的的。

来看看关于“局部性原理与磁盘预读”的知识：

复制代码
局部性原理与磁盘预读：

由于存储介质的特性，磁盘本身存取就比主存慢很多，再加上机械运动耗费，磁盘的存取速度往往是主存的几百分分之一，因此为了提高效率，要尽量减少磁盘I/O。为了达到这个目的，磁盘往往不是严格按需读取，而是每次都会预读，即使只需要一个字节，磁盘也会从这个位置开始，顺序向后读取一定长度的数据放入内存。这样做的理论依据是计算机科学中著名的局部性原理：
当一个数据被用到时，其附近的数据也通常会马上被使用。
程序运行期间所需要的数据通常比较集中。
由于磁盘顺序读取的效率很高（不需要寻道时间，只需很少的旋转时间），因此对于具有局部性的程序来说，预读可以提高I/O效率。
复制代码



搞清楚上面的意思。磁盘预读是具体实现，其理论依据是局部性原理。

为什么说红黑树没能充分利用磁盘预读功能，引用一篇博文的一段话：

红黑树这种结构，h明显要深的多。由于逻辑上很近的节点（父子）物理上可能很远，无法利用局部性，所以红黑树的I/O渐进复杂度也为O(h)，效率明显比B-Tree差很多。



也就是说，使用红黑树（平衡二叉树）结构的话，每次磁盘预读中的很多数据是用不上的数据。因此，它没能利用好磁盘预读的提供的数据。然后又由于深度大（较B树而言），所以进行的磁盘IO操作更多。

B树的每个节点可以存储多个关键字，它将节点大小设置为磁盘页的大小，充分利用了磁盘预读的功能。每次读取磁盘页时就会读取一整个节点。也正因每个节点存储着非常多个关键字，树的深度就会非常的小。进而要执行的磁盘读取操作次数就会非常少，更多的是在内存中对读取进来的数据进行查找。

B树的查询，主要发生在内存中，而平衡二叉树的查询，则是发生在磁盘读取中。因此，虽然B树查询查询的次数不比平衡二叉树的次数少，但是相比起磁盘IO速度，内存中比较的耗时就可以忽略不计了。因此，B树更适合作为索引。

比B树更适合作为索引的结构——B+树

比B树更适合作为索引的结构是B+树。MySQL中也是使用B+树作为索引。它是B树的变种，因此是基于B树来改进的。为什么B+树会比B树更加优秀呢？

B树：有序数组+平衡多叉树；
B+树：有序数组链表+平衡多叉树；

B+树的关键字全部存放在叶子节点中，非叶子节点用来做索引，而叶子节点中有一个指针指向一下个叶子节点。做这个优化的目的是为了提高区间访问的性能。而正是这个特性决定了B+树更适合用来存储外部数据。

引用一段话：

走进搜索引擎的作者梁斌老师针对B树、B+树给出了他的意见（为了真实性，特引用其原话，未作任何改动）： “B+树还有一个最大的好处，方便扫库，B树必须用中序遍历的方法按序扫库，而B+树直接从叶子结点挨个扫一遍就完了，B+树支持range-query非常方便，而B树不支持。这是数据库选用B+树的最主要原因。
比如要查 5-10之间的，B+树一把到5这个标记，再一把到10，然后串起来就行了，B树就非常麻烦。B树的好处，就是成功查询特别有利，因为树的高度总体要比B+树矮。不成功的情况下，B树也比B+树稍稍占一点点便宜。
B树比如你的例子中查，17的话，一把就得到结果了，
有很多基于频率的搜索是选用B树，越频繁query的结点越往根上走，前提是需要对query做统计，而且要对key做一些变化。
另外B树也好B+树也好，根或者上面几层因为被反复query，所以这几块基本都在内存中，不会出现读磁盘IO，一般已启动的时候，就会主动换入内存。”



举个例子来对比。
B树：

比如说，我们要查找关键字范围在3到7的关键字，在找到第一个符合条件的数字3后，访问完第一个关键字所在的块后，得遍历这个B树，获取下一个块，直到遇到一个不符合条件的关键字。遍历的过程是比较复杂的。

B+树(叶节点保存数据，其他的节点 全部存放索引)：

相比之下，B+树的基于范围的查询简洁很多。由于叶子节点有指向下一个叶子节点的指针，因此从块1到块2的访问，通过块1指向块2的指针即可。从块2到块3也是通过一个指针即可。

引用一篇博文中网友评论的一段话：

数据库索引采用B+树的主要原因是B树在提高了磁盘IO性能的同时并没有解决元素遍历的效率低下的问题。正是为了解决这个问题，B+树应运而生。
B+树只要遍历叶子节点就可以实现整棵树的遍历。而且在数据库中基于范围的查询是非常频繁的，而B树不支持这样的操作（或者说效率太低）。

正如上面所说，在数据库中基于范围的查询是非常频繁的，因此MySQL最终选择的索引结构是B+树而不是B树。



posted on 2020-11-18 23:52  秦羽的思考  阅读(355)  评论(0)  编辑  收藏  举报

Powered by: 博客园 Copyright © 2024 秦羽的思考
Powered by .NET 8.0 on Kubernetes
