- ADC是模数转换器转换器 的供应商的英文简称，是一种能将模拟信号转变为数字信号的电子元件。通常是将信号采样并保持以后，再进行量化和编码，这两个过程是在转化的同时实现的。
分辨率-说明AD对输入信号的分辨能力，及数值部分的精度。一般模拟采样中使用16位还是24位的AD芯片说的就是分辨率.
例如：输入模拟电压的变化范围为0～3.3 V，输出16位二进制数可以分辨的最小模拟电压为3.3V / 216＝0.05 mV；
- 转化误差-表示AD实际电压与理论电压的偏差，一般用最低有效位来表示，单位LSB，通常以相对误差的形式出现，比如相对误差≤±LSB/2，表明实际输出的数字量和理论量误差小于最低位的一半。
转换精度-这里一般用转化误差和分辨率来表述，具体就是AD最大量化过程中采用了四舍五入的方法及模拟处理部分的精度问题。
转化时间-即从信号输入开始到输出稳定的信号所经过的时间。不同的AD准换的速度不同，根据实际要求来选型。
工作电压和基准电压（内部或者外部基准）：工作电压是AD芯片工作的额定电压，关键的是基准电压，又叫参考电压，可以来之芯片内部又或者外部接入，其决定了AD的分辨率，所有基准电压一定要稳。

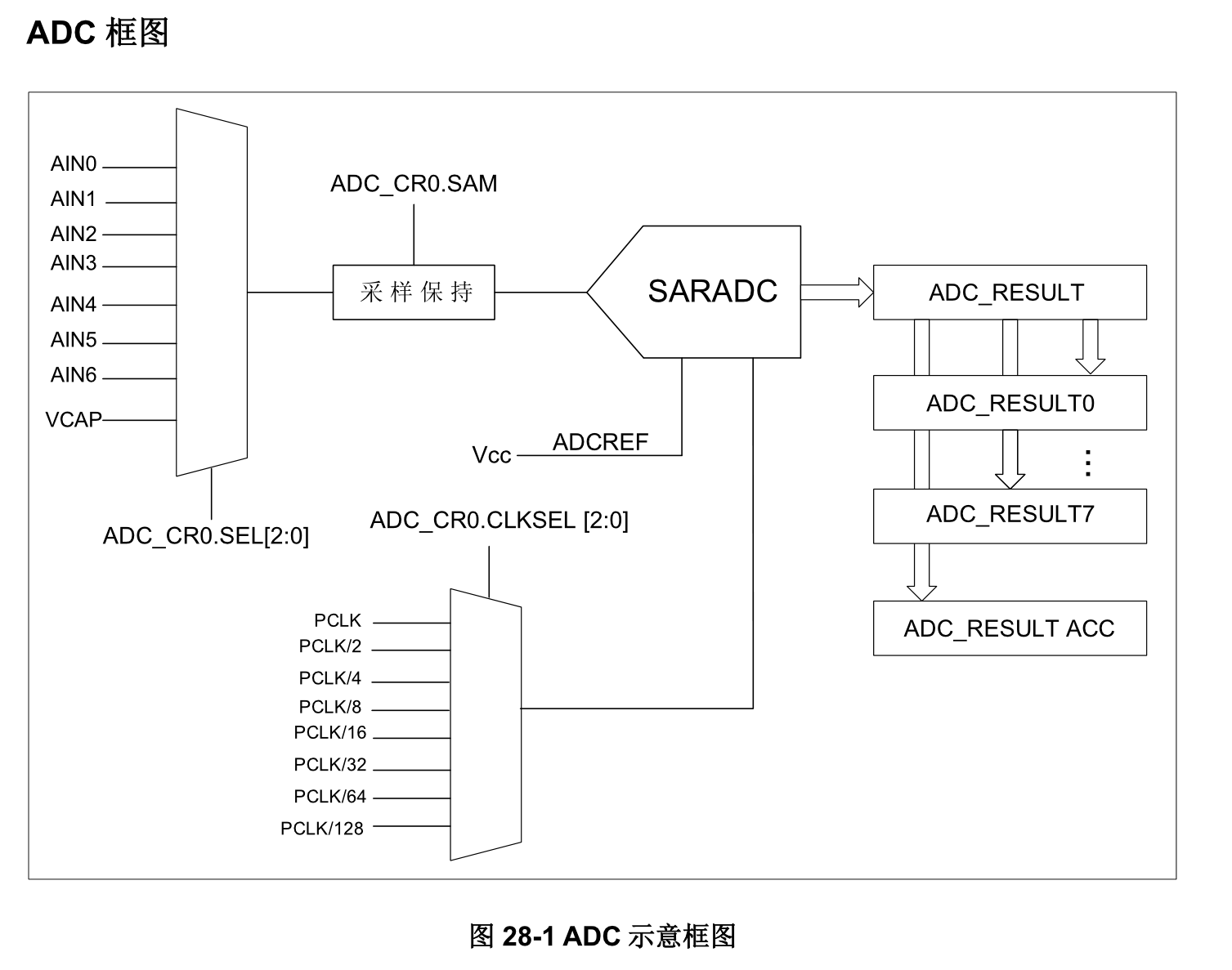

模块简介
本芯片内部集成了一个 12 位高精度、高转换速率的逐次逼近(SAR)型模数转换器(ADC)模块。具
有以下特性：
⚫ 12 位转换精度
⚫ 1Msps 转换速度
⚫ 8 路转换通道：7 个引脚通道、1 个 VCAP 校准通道
⚫ 参考电压(Refence Voltage)为电源电压
⚫ ADC 的电压输入范围：0-VREF
⚫ 3 种转换模式：单次转换、连续转换、累加转换
⚫ ADC 的转换速率软件可配
⚫ 支持片内及外设中断自动触发 ADC 转换启动，有效降低芯片功耗、提高转换实时性
/********************************************************************************
* @file bsp_adc.c
* @author jianqiang.xue
* @version V1.0.0
* @date 2021-04-10
* @brief NULL
********************************************************************************/
/* Includes ------------------------------------------------------------------*/
#include "RTE_Components.h"
#include CMSIS_device_header
#include "bsp_gpio.h"
#include "bsp_exti.h"
#include "bsp_adc.h"
/* Private Includes ----------------------------------------------------------*/
#include "business_gpio.h"
#include "business_function.h"
/* Private Define ------------------------------------------------------------*/
#define ADC0_CH_NUM 8
#define CH_NUM (BS_ADC0_CH0 + BS_ADC0_CH1 + BS_ADC0_CH2 + BS_ADC0_CH3 + BS_ADC0_CH4 + BS_ADC0_CH5 + BS_ADC0_CH6 + BS_ADC0_CH7)
/* Private Variables ---------------------------------------------------------*/
// ADC初始化状态(0--deinit 1--init)
static bool g_adc_init = false;
// ADC采集数据存储buff
uint16_t bsp_adc0_val[ADC0_CH_NUM] = {0};
// 定义ADC采集完毕回调函数
typedef void(*bsp_adc0_callback)(void);
static bsp_adc0_callback irq_callback;
/****************结构体定义****************/
#if BS_ADC0_EN
ADC_HandleTypeDef adc0_handle_t =
{
.Instance = BS_ADC0_BASE,
.Init.SamplingTime = ADC_SAMPLE_8CYCLE, // 采样周期
.Init.ClkSel = ADC_CLOCK_PCLK_DIV32, // ADC时钟分频
.Init.SingleContinueMode = ADC_MODE_CONTINUE, // 连续转换模式
.Init.NbrOfConversion = BS_ADC0_SAMPLING_TIMES, // 连续转换次数
.Init.AutoAccumulation = ADC_AUTOACC_DISABLE, // 禁止ADC转换结果自动累加
.Init.CircleMode = ADC_MULTICHANNEL_NONCIRCLE, // 禁止ADC循环转换模式
.Init.ExternalTrigConv1 = ADC_SOFTWARE_START, // 禁用自动触发ADC转换
};
#endif
/* External Variables --------------------------------------------------------*/
/* Public Function Prototypes ------------------------------------------------*/
#if BS_ADC0_EN
/**
* @brief ADC0初始化，并使能通道
* @note NULL
* @retval None
*/
void bsp_adc0_init(void)
{
#if CH_NUM
if (g_adc_init)
{
return;
}
__HAL_RCC_ADC_CLK_ENABLE();
// 使能通道
adc0_handle_t.Init.ContinueChannelSel =
#if BS_ADC0_CH0
ADC_CONTINUE_CHANNEL_0|
#endif
#if BS_ADC0_CH1
ADC_CONTINUE_CHANNEL_1|
#endif
#if BS_ADC0_CH2
ADC_CONTINUE_CHANNEL_2|
#endif
#if BS_ADC0_CH3
ADC_CONTINUE_CHANNEL_3|
#endif
#if BS_ADC0_CH4
ADC_CONTINUE_CHANNEL_4|
#endif
#if BS_ADC0_CH5
ADC_CONTINUE_CHANNEL_5|
#endif
#if BS_ADC0_CH6
ADC_CONTINUE_CHANNEL_6|
#endif
#if BS_ADC0_CH7
ADC_CONTINUE_CHANNEL_7|
#endif
0;
HAL_ADC_Init(&adc0_handle_t);
// ADC comparison settings
ADC_ThresholdConfTypeDef adc0_threshold_conf_t;
adc0_threshold_conf_t.ITMode = DISABLE;
adc0_threshold_conf_t.CompareMode = ADC_COMP_THRESHOLD_NONE; // 禁止 ADC比较中断控制
HAL_ADC_ThresholdConfig(&adc0_handle_t, &adc0_threshold_conf_t);
HAL_NVIC_SetPriority(BS_ADC0_IRQn, 2);
HAL_NVIC_EnableIRQ(BS_ADC0_IRQn); // 使能ADC中断
g_adc_init = true;
#endif
}
/**
* @brief ADC0功能关闭，并移除
* @note NULL
* @retval None
*/
void bsp_adc0_deinit(void)
{
#if CH_NUM
if (!g_adc_init)
{
return;
}
HAL_NVIC_DisableIRQ(BS_ADC0_IRQn); // 关闭ADC中断
HAL_ADC_DeInit(&adc0_handle_t);
g_adc_init = false;
#endif
}
/**
* @brief ADC0 启动采样功能
* @note NULL
* @retval None
*/
void bsp_adc0_start(void)
{
#if CH_NUM
if (!g_adc_init)
{
return;
}
HAL_ADC_Start_IT(&adc0_handle_t); // 启动ADC中断转换
#endif
}
#else
void bsp_adc0_init(void)
{
}
void bsp_adc0_deinit(void)
{
}
void bsp_adc0_start(void)
{
}
#endif
/**
* @brief Initializes the ADC MSP.
* @param hadc: ADC handle
* @retval None
*/
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
#if BS_ADC0_CH0
BS_ADC0_CH0_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH0_GPIO_PORT, BS_ADC0_CH0_PIN);
#endif
#if BS_ADC0_CH1
BS_ADC0_CH1_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH1_GPIO_PORT, BS_ADC0_CH1_PIN);
#endif
#if BS_ADC0_CH2
BS_ADC0_CH2_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH2_GPIO_PORT, BS_ADC0_CH2_PIN);
#endif
#if BS_ADC0_CH3
BS_ADC0_CH3_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH3_GPIO_PORT, BS_ADC0_CH3_PIN);
#endif
#if BS_ADC0_CH4
BS_ADC0_CH4_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH4_GPIO_PORT, BS_ADC0_CH4_PIN);
#endif
#if BS_ADC0_CH5
BS_ADC0_CH5_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH5_GPIO_PORT, BS_ADC0_CH5_PIN);
#endif
#if BS_ADC0_CH6
BS_ADC0_CH6_GPIO_CLK_ENABLE();
bsp_gpio_init_adc(BS_ADC0_CH6_GPIO_PORT, BS_ADC0_CH6_PIN);
#endif
// #if BS_ADC0_CH7
// BS_ADC0_CH7_GPIO_CLK_ENABLE()
// bsp_gpio_init_adc(BS_ADC0_CH7_GPIO_PORT, BS_ADC0_CH7_PIN);
// #endif
}
#if BS_ADC0_CH0
void HAL_ADC_MultiChannel0_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[0] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_0);
}
}
#endif
#if BS_ADC0_CH1
void HAL_ADC_MultiChannel1_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[1] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_1);
}
}
#endif
#if BS_ADC0_CH2
void HAL_ADC_MultiChannel2_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[2] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_2);
}
}
#endif
#if BS_ADC0_CH3
void HAL_ADC_MultiChannel3_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[3] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_3);
}
}
#endif
#if BS_ADC0_CH4
void HAL_ADC_MultiChannel4_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[4] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_4);
}
}
#endif
#if BS_ADC0_CH5
void HAL_ADC_MultiChannel5_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[5] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_5);
}
}
#endif
#if BS_ADC0_CH6
void HAL_ADC_MultiChannel6_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[6] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_6);
}
}
#endif
#if BS_ADC0_CH7
void HAL_ADC_MultiChannel7_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
bsp_adc0_val[7] = HAL_ADC_GetValue(hadc, ADC_CONTINUE_CHANNEL_7);
}
}
#endif
/**
* @brief [重定义] ADC采样完毕回调函数
* @note NULL
* @param hadc: ADC handle
* @retval None
*/
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
if (hadc->Instance == BS_ADC0_BASE)
{
if (irq_callback)
{
irq_callback();
}
}
}
/**
* @brief 得到ADC0采样值
* @note NULL
* @param ch_num: 通道值
* @retval 通道对应的ADC值
*/
uint16_t bsp_adc0_get_ch_val(uint8_t ch_num)
{
if (ch_num >= ADC0_CH_NUM)
{
return 0xFFFF;
}
return bsp_adc0_val[ch_num];
}
/**
* @brief 注册ADC0采样完毕回调函数
* @note NULL
* @param *event: 绑定回调事件
* @retval 0--失败 1--成功
*/
bool bsp_adc0_irq_callback(void *event)
{
if (irq_callback != NULL)
{
return false;
}
else
{
irq_callback = (bsp_adc0_callback)event;
}
return true;
}
/********************************************************************************
* @file bsp_adc.h
* @author jianqiang.xue
* @version V1.0.0
* @date 2021-04-10
* @brief ADC操作
********************************************************************************/
#ifndef __BSP_ADC_H
#define __BSP_ADC_H
/* Includes ------------------------------------------------------------------*/
#include <stdint.h>
#include <stdbool.h>
/* Public Function Prototypes -----------------------------------------------*/
void bsp_adc0_init(void);
void bsp_adc0_deinit(void);
void bsp_adc0_start(void);
uint16_t bsp_adc0_get_ch_val(uint8_t ch_num);
bool bsp_adc0_irq_callback(void *event);
#endif
