Swin Transformer 时间复杂度的分析

Swin Transformer 的论文中涉及到了两个关于时间复杂度的计算公式，在此梳理一下推导过程。

1. 前置知识

神经网络的运算过程中涉及大量矩阵运算，因此在分析时间复杂度之前，需要对矩阵运算的复杂度有一个基本的认识，假设有三个矩阵\(A\in \mathbb{R}^{m\times n}, B\in \mathbb{R}^{n\times l}, C\in \mathbb{R}^{l\times m}\) :

\[\begin{array}{l} \Theta(AB)=O(mln) \\ \Theta(ABC)=O(mln)+O(m^2 l) \end{array} \]

可以理解为：第一个矩阵的行维（第一维） × 第二个矩阵的列维（第二维） × 两个矩阵的相等维度。三个矩阵的情况需要先计算前两个，根据计算结果和第三个矩阵的维度就可以计算整体的复杂度。

2. Transformer 的时间复杂度

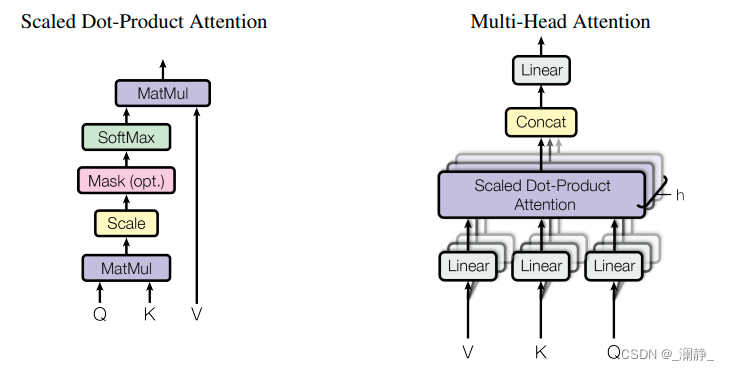

Transformer 是 2017 由 Google 提出的用于 NLP 领域的自注意力模型，其核心模块则是 Multi-Head Self-Attention（MSA）：

假设序列长度为 L，词向量维度为C，所以输入的形状是 \([ b a t c h   s i z e ,   L ,   C ]\) 。在计算时间复杂度时暂时忽略 batch size，而多头各自计算并不影响结果，所以也可以忽略。

MSA 可以分为四个阶段：

1. Q, K, V 分别进行了 Linear 变换，每个都可以看成是\([L,C]\times[C,C]\),复杂度\(LC^2 \times 3 = 3LC^2\)
2. dot-product 的 \(QK^T\),\([L, C]\times[C, L]\),复杂度\(L^2C\)
3. Softmax 操作后与 V 相乘， \([L, L]\times[L, C]\),复杂度\(L^2 C\)
4. Attention 最后的 Linear 层， \([L, C]\times[C, C]\),复杂度\(LC^2\)

四个阶段相加，得到最终的时间复杂度 \(4LC^2+2L^2 C\)

3. Vision Transformer 的时间复杂度

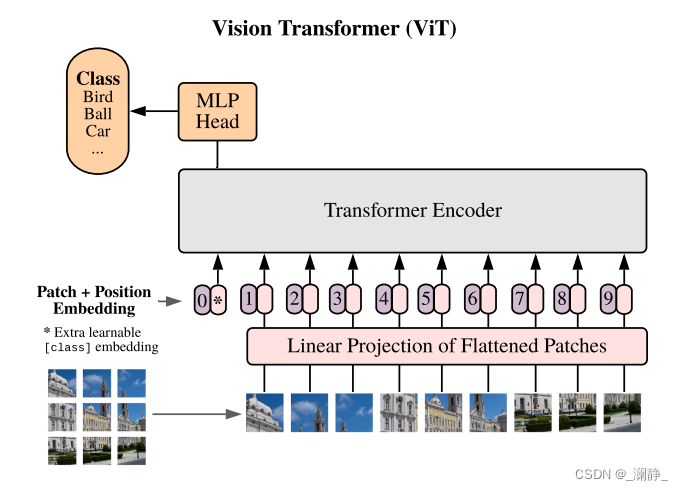

Vision Transformer 提出了 Patch Embedding 的思想：

Transformer 的时间复杂度为 \(4LC^2+2L^2 C\)。如上图所示，在 ViT 中， L = Patch 的个数 = 9， C = 每个 Patch 的 Depth = Embedding 的维度，这个 Depth 类似 CNN 中的 output channel。假设图像在 Patch 后的宽度为 w，高度为 h，则：

\[L = w × h = 3 × 3 = 9 \]

因此，ViT 的时间复杂度可以表示为：

\[\Theta(MSA)=4LC^2+2L^2 C=4(hw)C^2+2(hw)^2C \]

这与 Swin Transformer 论文中所列的结果一致，时间复杂度与 h w 呈平方相关。

4. Swin Transformer 的时间复杂度

Swin Transformer 沿用了 Patch 的设定，但为了进一步降低时间复杂度，在此基础上提出了 Window 的思想。

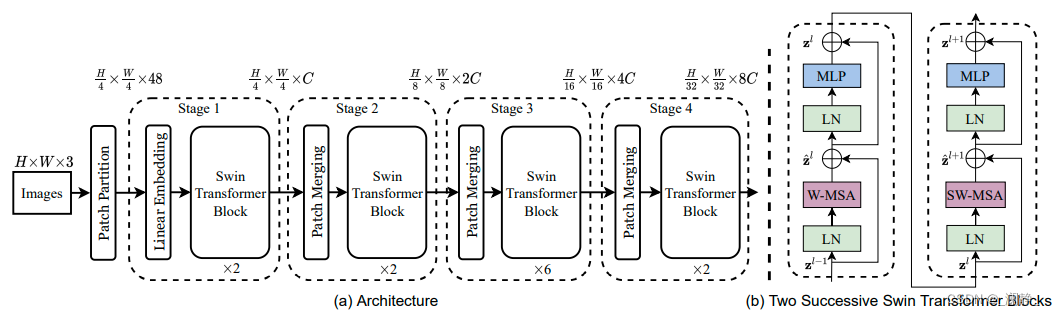

如下图所示，Swin Transformer Block 的时间复杂度集中于 W-MSA 与 SW-MSA。SW-MSA 比 W-MSA 多了一来一回两步平移操作，和一步 Mask 操作，但是二者的计算量依然是同一个量级。

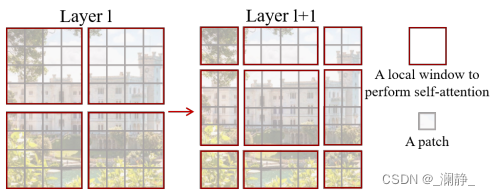

假设 Window 的边长为 M，则大小为\(M\times M\)。如第一张图中的 Layer 1 所示，在 W-MSA 中，所有的 patch 被划分为\(\frac{h}{M} \times \frac{w}{M}\) 个 Windows，每个 Window 单独做 self-attention 的 Q, K, V 运算。把 M 带入，每个 Window 的时间复杂度为：

\[\Theta(Window)=4M^2 C^2+2M^4C \]

因此，整个 W-MSA 的时间复杂度可以表示为：

\[\Theta(W-MSA)=(4M^2 C^2+2M^4C)\times (\frac{h}{M}\times\frac{w}{M})=4hwC^2+2M^2hwC \]

推导结果与论文中的保持一致，时间复杂度降到与 h w 呈线性相关，至此推导完毕。

在论文后半部的实验也证明，Swin 相比于 ViT 很大幅度地降低了计算时间。
