AIX下rootvg镜像硬盘更换步骤
**

第1节为lv迁移的一些介绍，需要更换步骤的可直接跳至第2节

**

1 LV迁移相关概念及模拟
在IBM pSeries小型机日常维护过程中，经常会遇到AIX操作系统所在rootvg故障盘的情况。系统换盘对于硬件维护人员来说是极为普通的一件事，但就在这常见的换盘流程里也隐藏许多让你一时不知所措的情况。

rootvg是AIX操作系统所存在的VG，在生产环境中rootvg的硬盘都做了冗余保护措施，它可以通过硬件raid卡来实现，但绝大多数情况却是通过LVM逻辑卷镜像的方式来做保护，本文我们就主要讨论通过LVM操作逻辑卷镜像硬盘更换时所遇到的各种情况。

一、定义报错故障硬盘的两种状态。

第一种，硬盘频繁报错，lsvg –p rootvg硬盘状态为active，但可以进行读写。

第二种，硬盘彻底损坏，lsvg –p rootvg硬盘状态为missing或者removed。
常见的rootvg大多有两个PV组成


rootvg中的lv通过mirrorvg 做了镜像关系。

如果硬盘出现故障，应该能看到lv status状态变为了stale,通过lslv -m hd2 查看lv的stale的状态。



更换步骤

如果已确认是HDISK0损坏，需要确认以下事项：

a、确认镜像盘在bootlist列表内：

bootlist -m normal -o

否则将镜像盘加入bootlist，例如：
在主机上执行bosboot –ad /dev/hdisk1
在主机上执行bootlist –m normal hdisk1

b、 确认hdisk0上/XXXX文件系统的重要性，如果重要先将数据备份出来



以下以rootvg中hdiskX故障为例:

1.列出物理卷，这里要对预报警硬盘hdiskX进行更换。

查看disk是否处于可用状态

#lsdev -Cc disk

在这里插入图片描述

查看物理卷的物理分区的的分区范围，状态，在物理卷的位置，同时显示每一个逻辑卷的类型和文件系统的安装点

lspv hdiskX
  1. 列出rootvg卷组

查看VG STATE的状态

#lsvg rootvg

查看rootvg中含有那几块盘

#lsvg -p rootvg

在这里插入图片描述

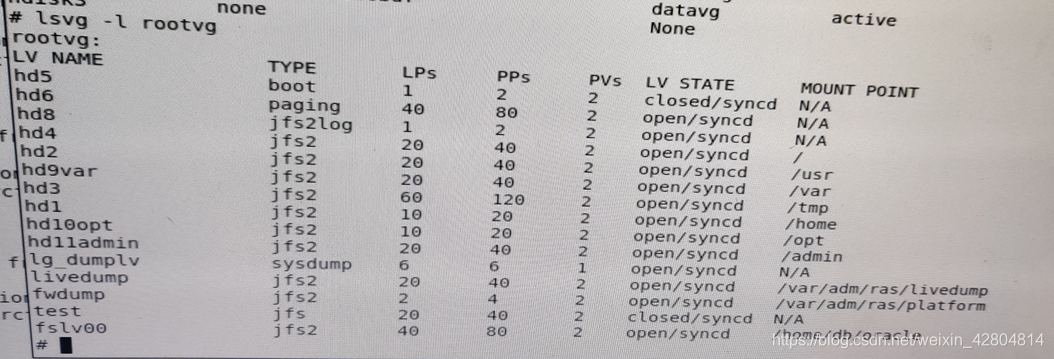

查看LPs与PPs的数量对应关系，是否有未做镜像的LV，及LV STATE中是否有stale,若逻辑卷中的PPs是LPs的两倍，同时PV数是2，则说明该逻辑卷已经配置镜像

lsvg -l rootvg

 在这里插入图片描述

 a. 对没有做镜像的LV做镜像


b. 如果存在STALE的LV，做同步，

#syncvg -v rootvg
#syncvg –p hdisk0 hdisk1
#syncvg -l lvname



通过

lslv lvname



可查看stale的PPs数量，减少到0时表示同步完成
或通过

#lspv –l hdisk0
#lspv –l hdisk1

可查看stale的PPs数量，减少到0时表示同步完成

#lspv –l hdisk0
#lspv –l hdisk1

分别查看hdisk0和hdisk1上的LV数量是否相同，
if要更换的hdisk上的LV比另一个hdisk少，可直接更换；
if要更换的hdisk上的LV比另一个hdisk多，需先将缺失的LV做镜像，防止数据丢失

在这里插入图片描述



c. 特别地，对于多块硬盘组成的raid1 vg，且每块硬盘上有单独的lv的，需要做以下处理：

首先比对出硬盘（PV）之间未同步的lv，之后根据实际情况可以做如下操作：

解镜像前：

mklvcopy -k lvname 2 hdiskX(在硬盘hdiskX上做逻辑卷lvname的第二份备份)

以下命令三选一

#syncvg -v rootvg
#syncvg –p hdisk0 hdisk1
#syncvg -l lvname

如果已经解除镜像，就只能做如下操作:

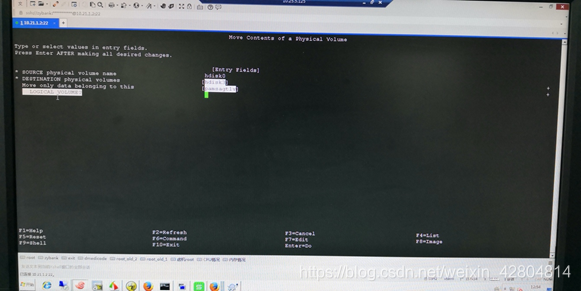

smit migratepv

将需要迁移的LV分别移动到目标盘中

在这里插入图片描述

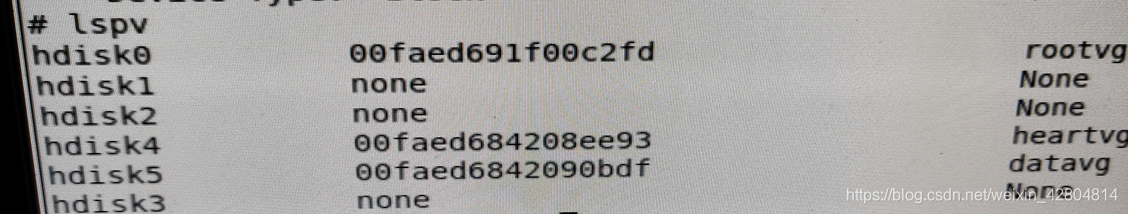

移动结束后，检查pv信息，hdisk0为空。

在这里插入图片描述

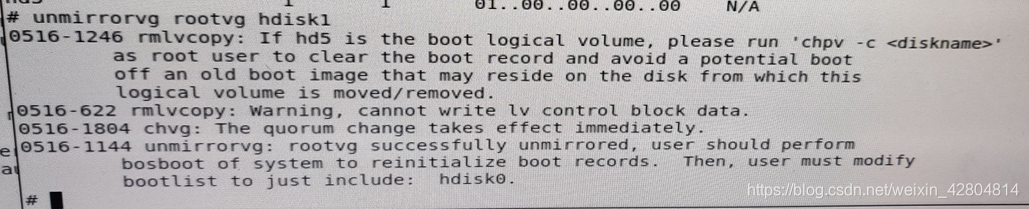

3、 解磁盘镜像

# unmirrorvg rootvg hdiskX

在这里插入图片描述

4、 确认unmirror是否成功

# lsvg -l rootvg

5 dumplv处理
#查看lg_dumplv是否在更换的硬盘上（一般为hdisk0）

lspv –l hdisk0

如果lg_dumplv存在 ：

#把primary dump device 转移到空dump设备上

sysdumpdev –Pp /dev/sysdumpnull
rmlv lg_dumplv

6、执行删除rootvg的物理卷hdiskX，可能会报0516-914错误，可以用smitty reducevg强制删除

# reducevg rootvg hdiskX

7.检查删除结果

lspv

hdisk0 0007f84c7ad7504c None
hdisk1 0007f84cd9f82d6c rootvg active



8.DIAG亮灯确定要换的盘的物理位置

1．登陆AIX，执行#diag
2．回车
3．选择“Task Selection”
4．按PgDn，选择“Hot Plug Task”
5．选择“SCSI and SCSI RAID Hot Plug Manager“
6．选择“Identify a Device Attached to aSCSI Hot Swap Enclosure Device”
7．选择想判定位置的目标DISK，比如：hdisk0
8．回车，这个时候去观察硬盘，你会发现硬盘的指示灯会显示“红色”，这个硬盘就是你需要判定的目标盘。
9．如果想把这个有故障的硬盘从SCSI剔除，返回上一级菜单选择“Replace/Remove a Device Attached to an SCSI Hot Swap Enclosure Device”
10．然后选择想剔除的硬盘即可。

在这里插入图片描述

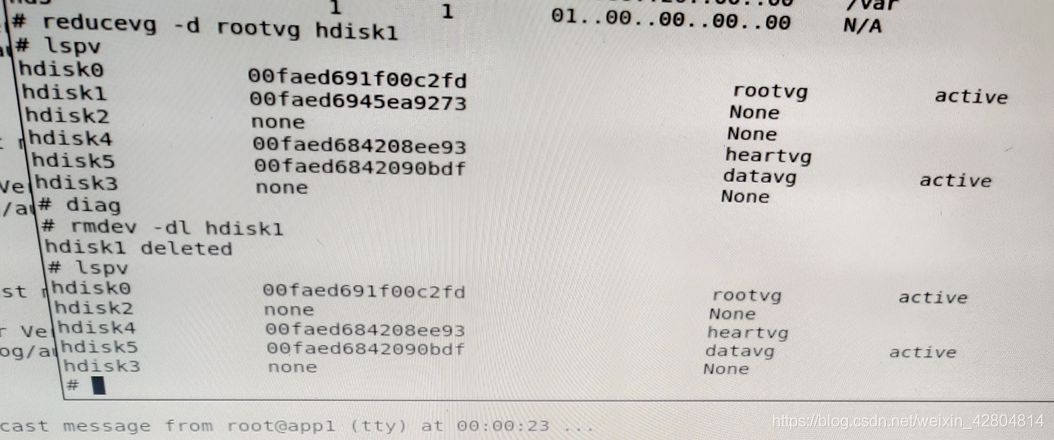

9、删除坏硬盘或者用diag工具中Replace/Remove a Device Attached to an SCSI Hot Swap Enclosure Device 选项移除hdisk0

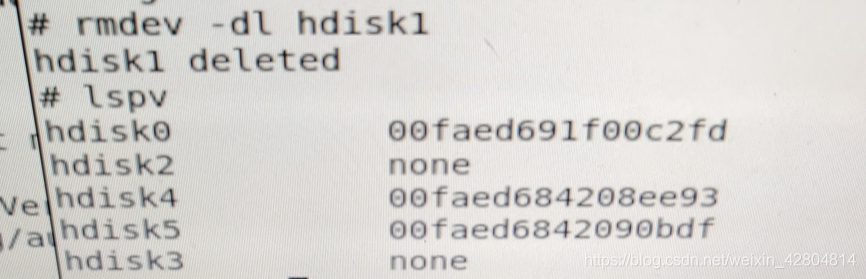

# rmdev -dl hdiskX

命令解释：*删除hdisk0，-l将状态改为defined，-d将hdisk的信息从ODM数据库中删除

在这里插入图片描述

#lspv

在这里插入图片描述

10、插入新硬盘，cfgmgr，lspv识别的新磁盘

#cfgmgr -v
#lspv

如果插上一块新硬盘hdisk0后PVID仍为none时，可用：
chdev -l hdisk0 -a pv＝yes 即可有ID号了

在这里插入图片描述

如果无PVID，执行

# chdev -l hdiskX -a pv=yes

在这里插入图片描述

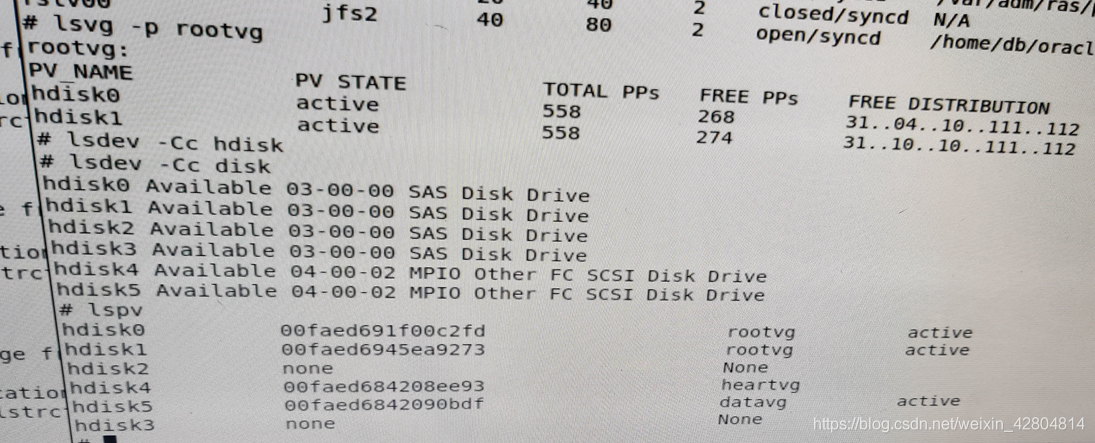

#查看系统盘的分配情况,本例以hdisk0 hdisk1镜像为例.

lsdev -Cc disk

在这里插入图片描述

lsvg –p rootvg

在这里插入图片描述

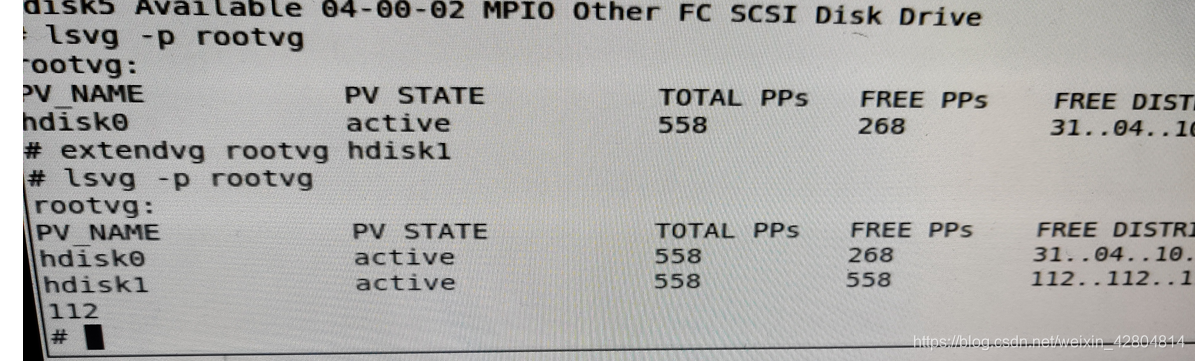

11、将更换后的硬盘添加如卷组当中做mirror

# extendvg rootvg hdiskX

特别地： #强制把hdisk0加入到rootvg中

extendvg -f rootvg hdisk0

在这里插入图片描述

12、做mirrorvg镜像
12.1 smit模式
用smit工具做mirrorvg镜像，选择 rootvg和hdisk0，同步模式选择background后台同步

smit extendvg 将hdisk0加入rootvg

smit mirrorvg 做mirror

做mirror的时候最好选择后台进行（background），这样可以同时做其他操作

使用lsvg –l rootvg可以显示做mirror的进度，查看stale partion的进度是否递减，到0表示mirrorvg完毕。另外还可以通过查看topas里面的读写速率来判断镜像是否完成

12.2 命令行模式
（不建议用命令行）
镜像系统卷，-S后台运行（不后台运行很有可能hang）



# mirrorvg -S -c 2 rootvg hdiskX     //镜像rootvg

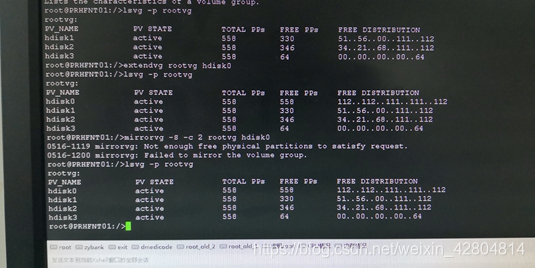

13 利用mirrorvg同步vg时，有些lv过大，可能会提示空间不足

在这里插入图片描述

手动mklvcopy将之前在hdisk0上的lv建立好

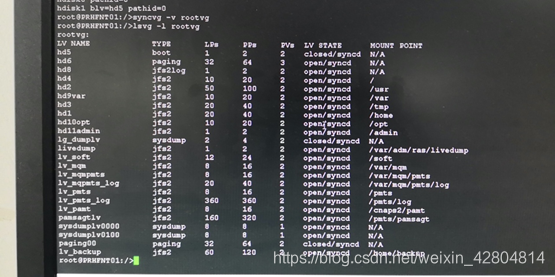

再利用syncvg -v rootvg同步vg数据

在这里插入图片描述

在这里插入图片描述

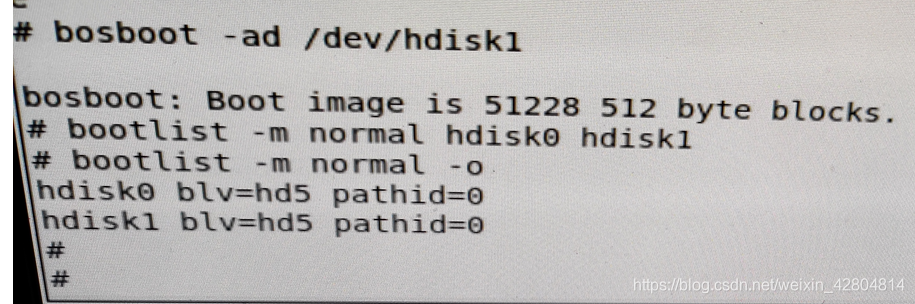

14、为hdiskX 建立引导信息
将引导信息加入新盘中

 # bosboot -ad /dev/hdiskX

15、重新设置引导顺序，使之都能够引导系统

# bootlist -m normal hdisk0 hdisk1(自己定)
# bootlist -m normal -o

在这里插入图片描述



16、如果是hdisk0，则需要重建dumplv

16.1命令行模式
其中16为dump lv的PP数量，可以根据具体环境更改

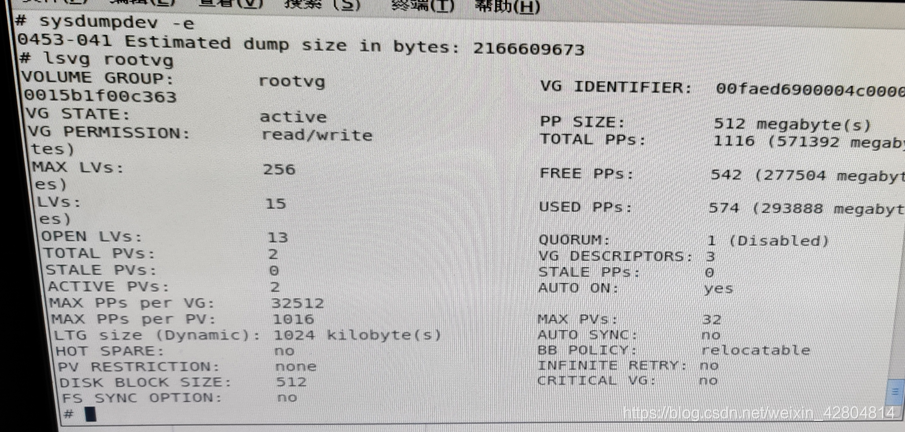

sysdumpdev –e     估算dump设备所需要的大小

在这里插入图片描述

lsvg rootvg

PP SIZE: 128 megabyte(s)
查看每个PP的大小，估算的dump大小/每个PP大小=新建dump所需的PPs个数

在hdisk0上创建12个PPs大小的lg_dumplv

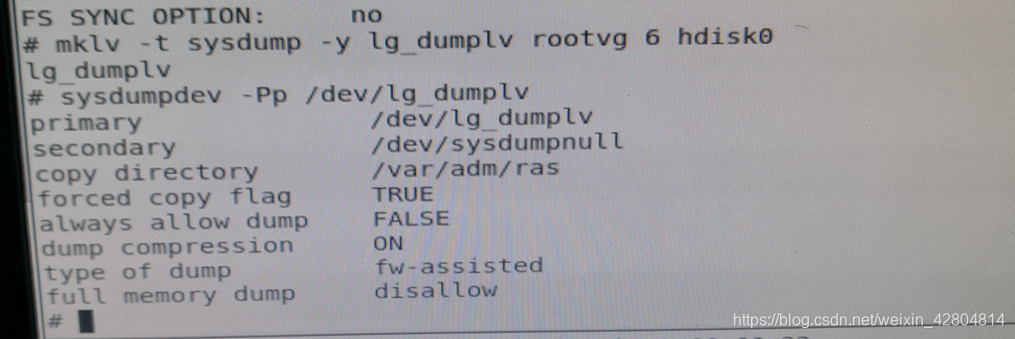

mklv -t sysdump -y lg_dumplv rootvg 12 hdisk0

3 重新把primary dump device 设置到lg_dumplv

sysdumpdev –Pp /dev/lg_dumplv

在这里插入图片描述

16.2 smit模式，需要之前先将dumplv迁移
#smit mklv->lg_dumplv (建立primary dump device)
#smit dump ->Change the Primary Dump Device
->Primary Dump Device [/dev/lg_dumplv]
#sysdumpdev –l 查看dump device
＃migratepv –l lg_dumplv hdisk1 hdisk0

从物理卷hdisk1把lg_dumplv逻辑分区迁移到hdisk0

17、查看rootvg同步情况

    # lsvg -l rootvg




18 diag关闭告警灯

选第二个就可以，先Enter选中，再按F7 cmmit
